理解TextView三部曲（二）：支持Padding的StrokeTextView

本文链接：https://blog.youkuaiyun.com/qq_40987010/article/details/108394771

上一篇，我们实现了一个基本的StrokeTextView，能支持各种Gravity，本篇，我们就要在上一篇的基础上进一步优化，让StrokeTextView可以支持各种Padding，而它的margin我们不需要关心，因为margin是由父容器控制的。

如果有同学不记得上一篇的内容，或者是新同学还没看过我的三部曲序列，可以点击下面的传送门阅读~：
理解TextView三部曲概览
 理解TextView三部曲（一）：TextView的文本绘制过程

同时奉上源码：项目源码地址

还是先来回顾下，上篇完成效果的不足：

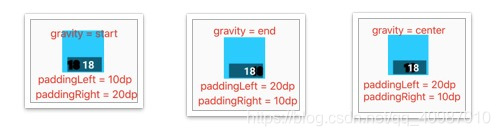

1_bad_show

虽然我们的StrokeTextView能够适配不同Gravity，但是有padding的情况下，描边位置还是不准确。

按照惯例，这时候要放上本篇优化后的效果：

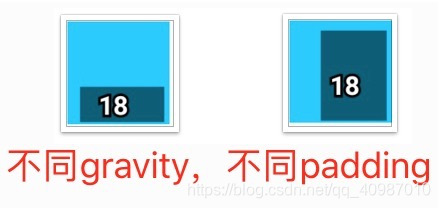

2_show

本篇的目标就是，让StrokeTextView在不同Gravity的情况下，也支持各种padding

因为本篇依然是绘图位置的调整，所以只需要对onDraw()再进行优化。

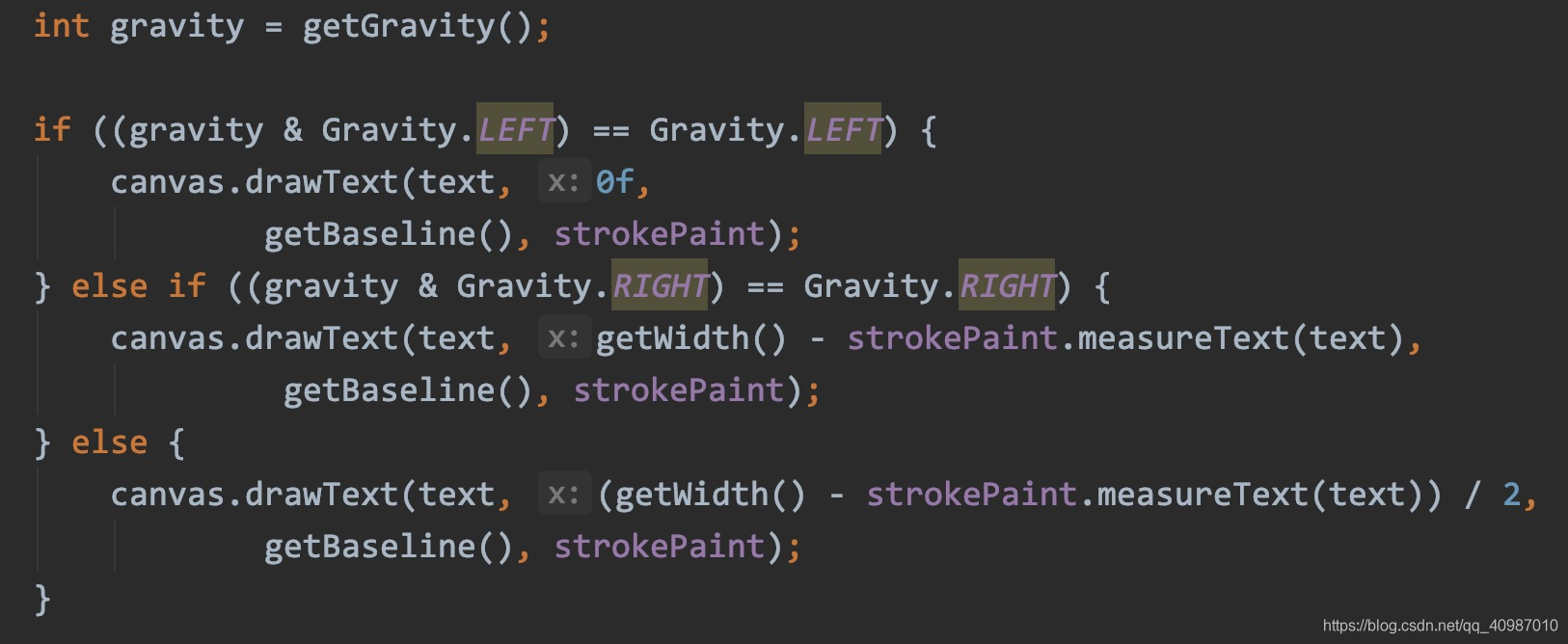

add_gravity_handle

这是上一篇的处理逻辑，在不同gravity上我们计算了stroke的落笔点位置，但却忽略了padding所占的空间，所以本篇把这部分的逻辑加上。

不过在开始之前，我们得先搞清楚，TextView绘制文本的时候，如果有padding，TextView是怎么计算文本的落笔位置的。

看看TextView.onDraw()的绘制流程。

protected void onDraw(Canvas canvas) {
    restartMarqueeIfNeeded();

    // Draw the background for this view
    super.onDraw(canvas);

    // initialize the padding..
  	// ..

    // 画四周的drawable
    if (dr != null) {
        // ...
    }
		..

  	// mLayout就是用来填充text的Layout
    if (mLayout == null) {
        assumeLayout();
    }
		// ..

    mTextPaint.setColor(color);
    mTextPaint.drawableState = getDrawableState();

		// 画hint、跑马灯的效果（需要的话）
    // ..
}

这里截取了重要的部分代码，其中有个非常重要的属性mLayout，如果mLayout == null，就会执行assumeLayout()对它进行初始化。

/**
 * Make a new Layout based on the already-measured size of the 		view,
 * on the assumption that it was measured correctly at some 		 point.
 */
private void assumeLayout() {
  	// 计算所需要的宽度，这里减去了左、右的padding
    int width = mRight - mLeft - getCompoundPaddingLeft() - getCompoundPaddingRight();

    if (width < 1) {
        width = 0;
    }

    int physicalWidth = width;

    if (mHorizontallyScrolling) {
        width = VERY_WIDE;
    }

  	// 把计算后的width传入，创建一个新的layout来填充text
    makeNewLayout(width, physicalWidth, UNKNOWN_BORING, UNKNOWN_BORING, physicalWidth, false);
}

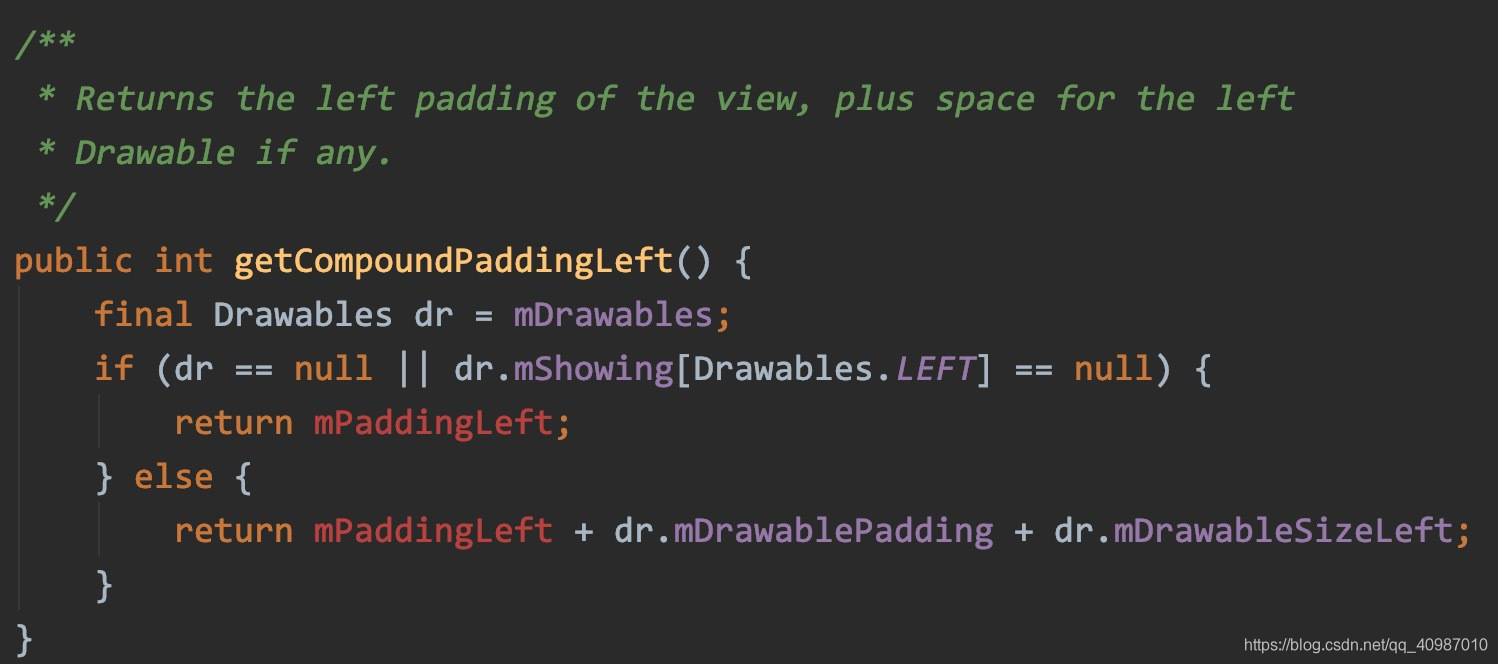

可以看看getCompoundPaddingLeft()方法的实现：

logic_of_getCompoundPaddingLeft

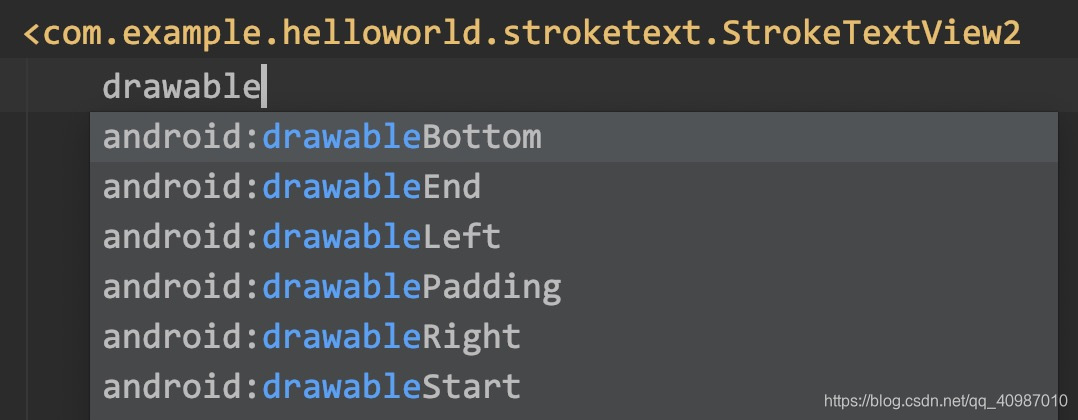

mDrawables就是用来存放TextView四周的drawable的数组、

drawable_padding

getCompoundPaddingRight()同理，再看看makeNewLayout方法的官方注释：

/**
	The width passed in is now the desired layout width,
  not the full view width with padding.

  传入的width是text想要的宽度，并不包括左、右两边的padding
 */
public void makeNewLayout(int wantWidth, int hintWidth,
                             BoringLayout.Metrics boring,
                             BoringLayout.Metrics hintBoring,
                             int ellipsisWidth, boolean 																	 bringIntoView)

也就是说，经过了这一轮的调用后，mLayout就被初始化了，而且mLayout的宽度是不包括左、右padding的。

但是mLayout是做什么用的呢？好像到现在都没介绍过它的用处，它会是用来填充text的layout吗？

TextView中没有明显的使用mLayout来绘制text（后来发现原来是通过BoringLayout来绘制的），但我们可以看看TextView.setText()，我们知道，text就是经过这个方法设置的。看看每一次text改变时，TextView是怎么重绘的。

TextView.setText()中有唯一的一行关于mLayout的代码：

if (mLayout != null) {
    checkForRelayout();
}

checkForRelayout()，看着名字的意思好像是：判断需不需要根据新设置的text重新reLayout()，点进去看看：

/**
 * Check whether entirely new text requires a new view layout
 * or merely a new text layout.
 */
private void checkForRelayout() {
    ..
    if (如果是固定宽度) {
        // Static width, so try making a new text layout.

      	// 获取mLayout原来的宽、高
        int oldht = mLayout.getHeight();
        int want = mLayout.getWidth();
        int hintWant = mHintLayout == null ? 0 : mHintLayout.getWidth();

      	// 重新创建mLayout（内部判断是否需要）
        makeNewLayout(want, hintWant, UNKNOWN_BORING, UNKNOWN_BORING, mRight - mLeft - getCompoundPaddingLeft() - getCompoundPaddingRight(), false);

      	..

        // 重绘
        requestLayout();
        invalidate();
    } else {
      	// 如果设置的width是wrap_content，
      	// 则重新requestLayout
        nullLayouts();
        requestLayout();
        invalidate();
    }
}

根据官方给出注释我们也可以大致知道mLayout的作用，它就是用来填充text的Layout！

如果有同学对mLayout的作用仍然有疑惑的话，可以在之后去看看部曲三，部曲三会分析TextView的onMeasure()方法，并再次提到mLayout

那么到这里就很明显了，用于填充text的区域mLayout是不包含周围padding所占的区域的。

也就是说TextView的text能够使用的宽度就应该为：

LeftSpace = getWidht() - getCompoundPaddingLeft() - getCompoundPaddingRight()，并不是整个getWidth()！

那么给TextView设置的Gravity，应该也是基于LeftSpace来判断的。

搞清楚了TextView在有padding的情况下的text绘制位置后，那么处理不同的Gravity就变得简单了。无非还是改变落笔点x坐标的位置，y坐标的位置依然是baseline的位置

首先来看Gravity=LEFT的情况，上一篇的逻辑：

canvas.drawText(text, 0f, getBaseline(), mStrokePaint);

在局左对齐的情况下要支持padding，同时不能使用padding占用的区域，那不就是让原来的落笔点x坐标加上左边padding的距离就好了嘛！，原来的是stroke落笔点坐标是[0, getBaseline()]，现在就是 [getCompoundPaddingLeft(), getBaseline()]

canvas.drawText(text, getCompoundPaddingLeft(),
                getBaseline(), mStrokePaint);

Gravity=RIGHT的情况，上一篇的逻辑：

canvas.drawText(text, getWidth() - strokePaint.
               measureText(text), getBaseline(), strokePaint);

同理，算上右边padding的距离，更新stroke落笔点：

canvas.drawText(text, getWidth() - getCompoundPaddingRight() - 												 strokePaint.measureText(text),
        								getBaseline(), mStrokePaint);
