【脱普教程】AD自定义表格制作，如何直接下载出想要的表格，内含模板

一、直接输出BOM表

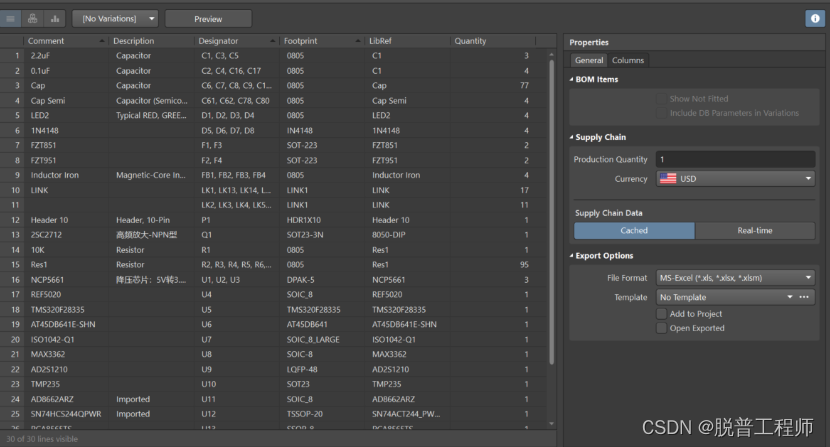

1.打开PCB文件，看工具栏，找到【报告（R）】

2.在【报告（R）】下拉列表中点击选择【Bill of materials】

3.在弹出对话框中，根据需求在左侧勾选需要导出的BOM数据类型

4.在文件类型【File Format】选择【xls】，再点击【Export】

5.最终选择保存路径，输入BOM文件名，点击保存即可。

二、自定义BOM表

用Excel做一个xx.xlt的模版文件，例如命名为：BOM Template.xlt

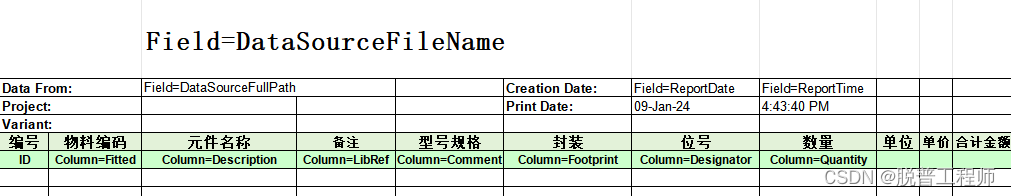

BOM模板文件如下图：

直接参考Template文件夹内的例子

将BOM Template.xlt文件存放在：AltiumDesiger 安装目录的Template文件夹内

文件夹查找方法：鼠标右键点击桌面上的AD图标，打开文件所在位置，在目录中寻找Template文件夹

然后在AD菜单栏中Reports-> Bill of Materials

在对话框中找到 Excel Options

Template下拉列表里选择BOM Template.xlt（你做的这个文件模板）

然后点击Export输出BOM文件。
