设计附加电路——优化利用实验板上输入输出资源

• 前言
• 需要附加电路的原因
• 代码及原理图
• 引脚分配及波形仿真
• 结语

一、前言

1、前前后后有过几次版本，此文给出最后较为满意的版本。
2、很多灵感都来自DWT，没有他的助攻是断不可能在一晚之内完成的。
3、为了更好的展示效果拍了一分多钟的视频，上传到百度网盘居然要会员，上传速度也一如既往的感人。链接见结语。
4、需要设置个细节，在逻辑可编程器件中并不是每个引脚都会用到，对于没有用到的引脚，可以通过设置Quartus II software -> assignments -> settings -> devices -> Device and Pin Options->unused pins把它们设置为需要的类型，共有5种设置，我们选第一个As input tri-stated就行了，不然数码管显示会比较乱。详细可戳->Quartus里面Unused Pins 的几种设置

二、需要附加电路的原因

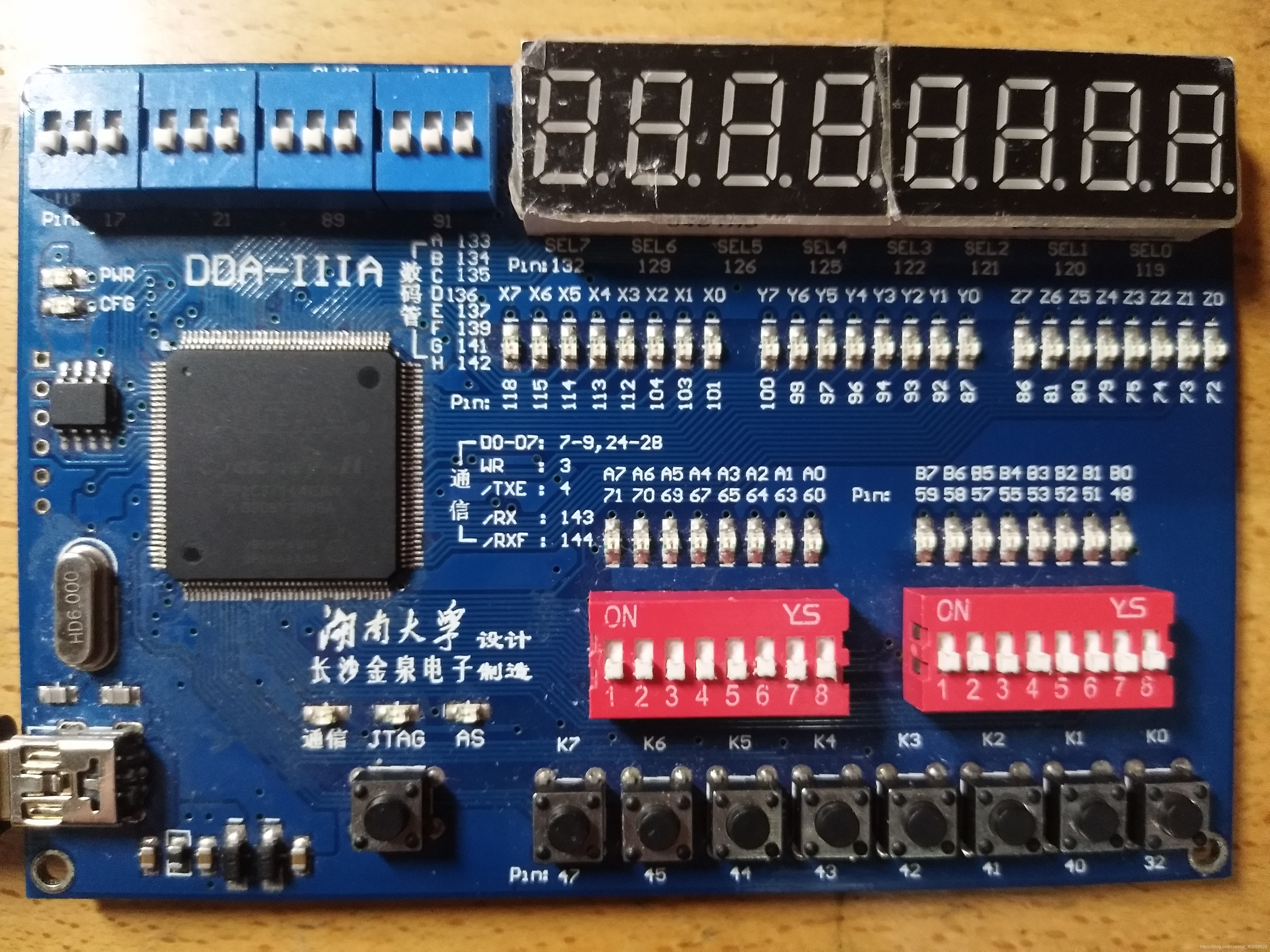

实验板上输入输出资源有限，4个时钟输入，10个脉冲按键输入，16个电平按键，24个显示灯（发光二极管），8个七段数码管。


因此可设计附加电路，利用计数器模块产生输入原始数据，利用数码管直观显示数据。
设计的附加电路如下：
1、带使能的8位二进制加法计数器
2、可挂载两个数码管的扫描电路
3、可显示0~F的7段译码器

三、代码及原理图

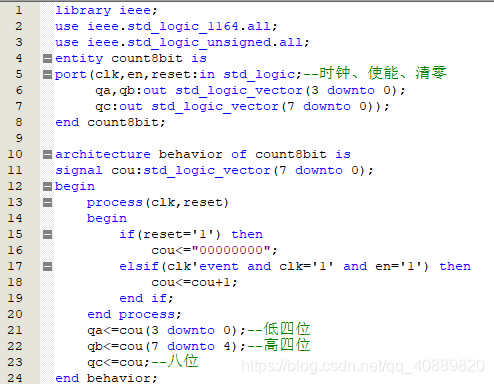

8位二进制加法计数器：

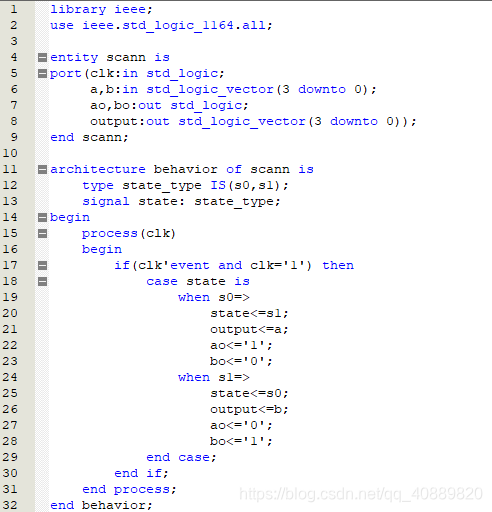

扫描电路：

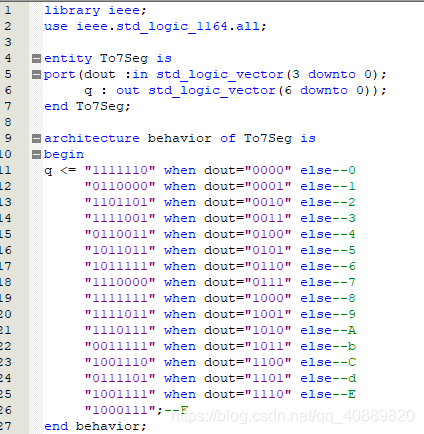

七段译码器：

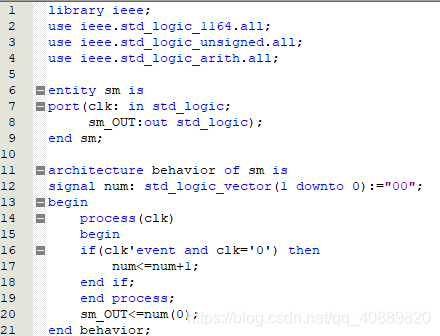

SM控制时钟：

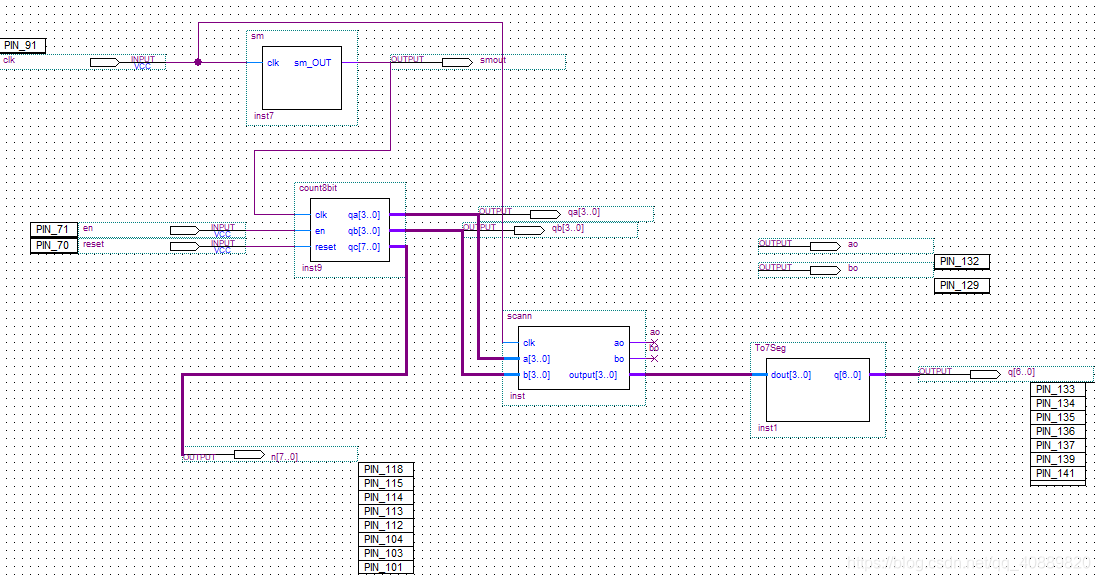

顶层：

四、引脚分配及仿真

（为了更好的观测结果，波形仿真中增添了一些输出端口，引脚就没分配了）

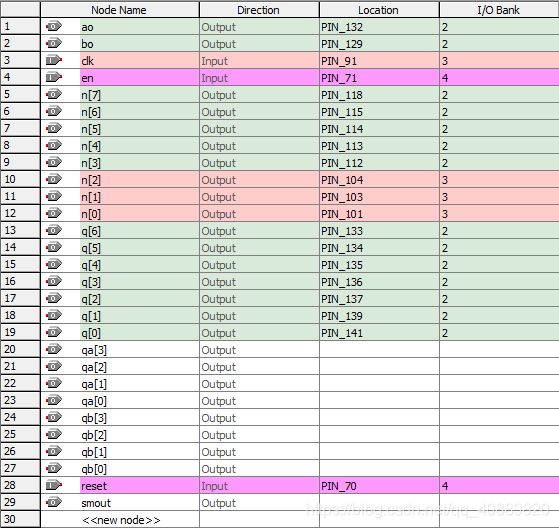

引脚分配：

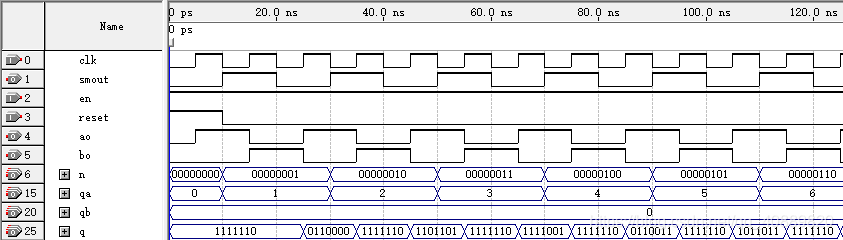

波形仿真：

五、结语

1、链接:操作演示 提取码:4lr4 。
2、通过观察数码管，当数码管的第2位十六进制数字发光时就说明已经认为计数到了该数，更详细的通过观察波形图可知。
3、知识浅薄，若有错敬请批评指正。
