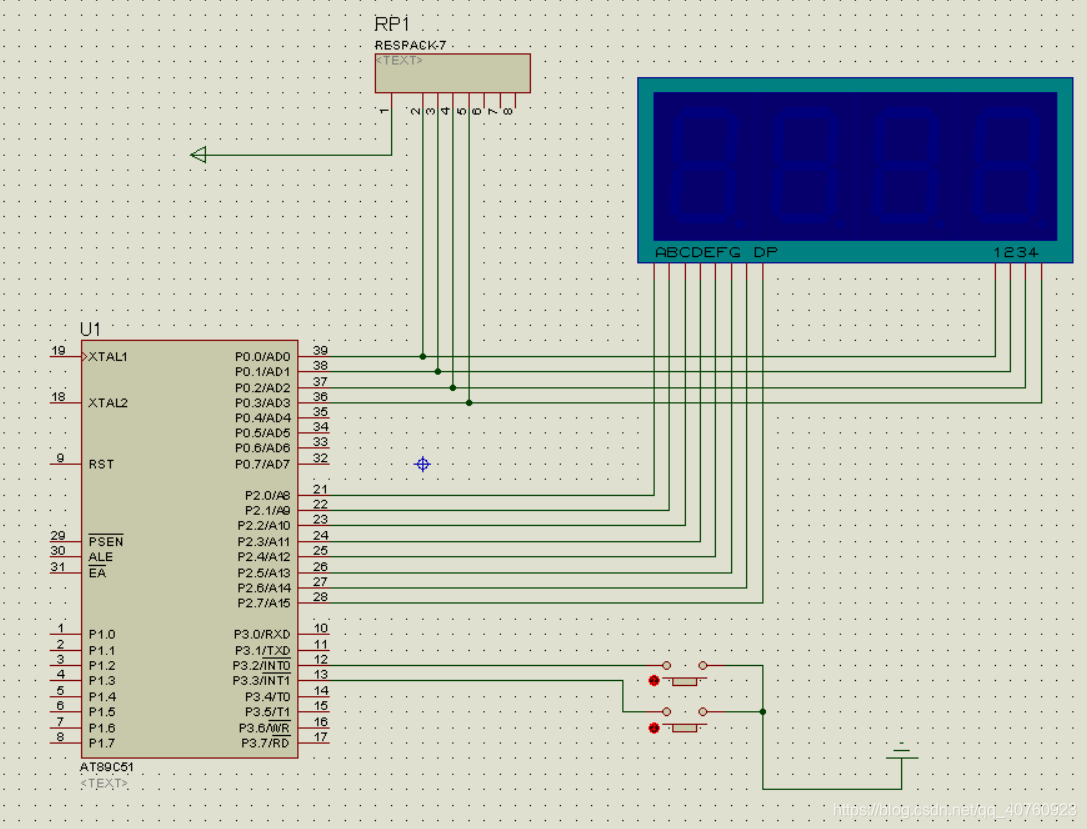

一.仿真电路图

在这里插入图片描述

二.c语言代码

#include"at89x51.h"
unsigned int j;
unsigned char i,k,cz;
unsigned char code a[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x40,0x7c};//数码管的码表，0-9
unsigned char b[]={0,0,0,0};
unsigned int wx=1150;


bcd()//将一个四位数拆开
{
	b[0]=wx/1000;
	b[1]=(wx%1000)/100;
	b[2]=(wx%100)/10;
	b[3]=wx%10;
}

tv()//每一个for循环只显示一位数，且位选与段码相对应，
    //程序快速、反复执行tv函数,肉眼就分辨不出这四个数是一位一位显示出来的,这就是动态扫描
{
	cz=0xfe;  //位选端初值1111 1110从左往右一次是P0_7,P0_6...P0_0
	for(i=0;i<4;i++)
	{
		k=b[i];//k作为中转保存b数组中的数例如：b[0]=1,则k=1
		P2=a[k];//P2口是段码，a[1]即a数组中的第二个：0x06，在数码管上显示出1的模样
		P0=cz;
		for(j=0;j<550;j++);//延时
		cz=(cz<<1)+1;//将'0'左移：1111 1110先左移一位，空出来的用0补上即1111 1100，再加1即为1111 1101
	}
}


Key()
{
	if(P3_2==0)//P3_2按键按下
	{
		while(P3_2==0);//在按键按下时程序在这里进入死循环等待按键松开
		wx=wx+9;//按键松开后执行这一句
		if(wx>=1200){wx=1200;}//判断wx是否大于1200，如果大于1200则wx不再增加
	}
	if(P3_3==0)//P2_3按键按下
	{
		while(P3_3==0);
		wx=wx-12;
		if(wx<=1100){wx=1100;}//判断wx是否小于1100，如果小于1100则wx不再减少
	}
}



void main(void)
{
	while(1)
	{
		key();
		bcd();
		tv();
	}
}

数码管本质是8个长条形状的发光二极管，组成一个‘8’的形状，这些二极管全亮就是8全不亮就是0,8个发光二极管按顺序排列，并表上abcdefgh的序号，通过控制个别二极管的亮与不亮来达到显示数字的效果。
至于四位数码管，段码是8根线，也就是一位数码管的那8根线，位选四根线，位选就相当于四个数码管的开关，因为段码的8跟线一次只能传一个数，所以数码管只能有一位数显示出来，如果开关全部打开那么四位数码管就会显示出一样的数字，与我们想要表达的东西是不一样的，所以位选端一次只打开一个数码管的开关，而且从左往右依次打开，相应的，段码也送出相应的数的段码，只要给数的速度够快，人眼就分辨不出来。
工具：keil c、proteus
