MogileFS部署文档

简介

MogileFS 是一个开源的分布式文件系统，用于组建分布式文件集群，由 LiveJournal 旗下 DangaInteractive 公司开发，Danga 团队开发了包括 Memcached、MogileFS、Perlbal 等不错的开源项目(注：Perlbal 是一个强大的 Perl 写的反向代理服务器)。目前使用 MogileFS 的公司非常多，比如国外的一些公司，日本前几名的公司基本都在使用这个，国内所知道的使用 MogileFS 的公司有图片托管网站 yupoo 又拍、digg、土豆、豆瓣、1 号店、大众点评、搜狗、安居客等等网站。基本很多网站容量，图片都超过 30T 以上。

特性

应用层提供服务，不需要使用核心组件
无单点：三大组件（tracker、mogstore，database）皆可实现高可用
自动文件复制：复制的最小单位不是文件，而是 class，文件可以被自动复制到多个有足够存储空间的存储节点上
传输中立：无特殊协议，可以通过 NFS 或 HTTP 实现通信
简单的命名空间：文件通过一个给定的 key 来确定，是全局的命名空间，没有目录基于域实现文件隔离
不共享任何数据：无需通过昂贵的 SAN 来共享磁盘，每个存储节点只需维护自己所属的存储设备（device）

原理

组成部分

Trackers（跟踪器）

mogilefsd 即 trackers 程序，是整套系统的核心，trackers 负责调度工作，职责：Replication ，Deletion，Query，Reaper，Monitor 等等。mogadm,mogtool 的所有操作都要跟 trackers 打交道，Client 的一些操作也需要定义好 trackers，因此最好同时运行多个 trackers 来做负载均衡。trackers 也可以只运行在一台机器上，也可以跟其他程序运行在一起，只要你配置好他的配置文件即可，默认在/etc/mogilefs/mogilefsd.conf。

Storage（存储节点）

mogstored 程序的启动将使本机成为一个存储节点。启动时默认去读/etc/mogilefs/mogstored.conf ，具体配置可以参考配置部分。mogstored 启动后，便可以通过 mogadm 增加这台机器到 cluster 中。一台机器可以只运行一个 mogstored 作为存储节点即可，也可以同时运行其他程序。

Database（数据库）

数据库保存了 Mogilefs 的所有元数据。这部分非常重要，类似邮件系统的认证中心，如果这部分挂了，那么整个 Mogilefs 将处于不可用状态。这应该设置一个高可用性(HA)的环境以防止单点失败。

术语解释

设备(device) 一个存储节点，可以有多个 device，就是用来存放文件的目录，每个设备都有一个设备 ID，需要在 mogstored 配置文件中 docroot 配置，设备不能删除，只能将设备的状态置为 dead，置为 dead 之后数据就无法恢复了，并且设备 ID 也无法使用。（建议每个节点只有一个 device，文件存储多份时，有多余数据备份在当前节点其他设备，等于没有备份，若只备份2份，节点发生故障，数据就会丢失）

**域(domain) ** 　一个域中的键值是惟一的，一个 MogileFS 可以有多个域，域可以用来存储不同应用类型的数据的容器。

类(class) 复制文件的最小单位（最大为64M,如果一个单文件超出此大小将拆分为多个 class 存储）。在一个域中可以有多个类，主要是用来控制复制单元的，类是用来做属性管理的，类是比域 domain 低一个级别，可以定义一个文件存储在不同 device 中的份数。一个文件必须通过 domain、class 和 key 才能定位到。

部署过程

安装环境说明

系统环境：CentOS release 6.9 (Final)

注意：以下所有步骤均在 CentOS Release 6.9下执行通过。服务使用源码编译安装，理论上具有通用性。

角色划分：

角色	hostname	IP	安装软件
存储节点 storage01	Rybh101	172.16.1.101	MogileFS
存储节点 storage02	Rybh102	172.16.1.102	MogileFS
Tracker,Database	Rybh103	172.16.1.103	MogileFS,MariaDB

安装过程

1. 安装 MogileFS 服务(所有主机)

安装环境依赖

RedHat/CentOS

yum install -y epel-release
yum -y install make gcc unzip perl-DBD-MySQL perl perl-CPAN perl- YAML perl-Time-HiRes perl-ExtUtils-MakeMaker perl-Net-Netmask perl-IO-AIO

MogileFS 是基于 Perl 语言构建的项目，因此需要从 CPAN 上面下载 MogileFS 的模块，因此需要保证被部署的机器能够直接或者通过代理连接至互联网，如果无法联网，则需要梳理模块的依赖关系，通过其他途径下载所有所需要的 perl 的模块，并且手工编译安装。

首先，在两台机器上面安装 cpanm 工具，用于安装模块：

curl -L https://cpanmin.us/ -o /usr/bin/cpanm
chmod +x /usr/bin/cpanm

设置环境变量：

export LC_ALL=C
alias cpanm='cpanm --sudo --mirror http://mirrors.163.com/cpan --mirror-only'

cpanm 安装完毕之后，在两台机器上面安装 MogileFS 所需要的模块

cpanm App::cpanminus
cpanm IO::AIO
cpanm IO::WrapTie
cpanm Danga::Socket
cpanm DBD::mysql
cpanm MogileFS::Server
cpanm MogileFS::Client
cpanm MogileFS::Utils

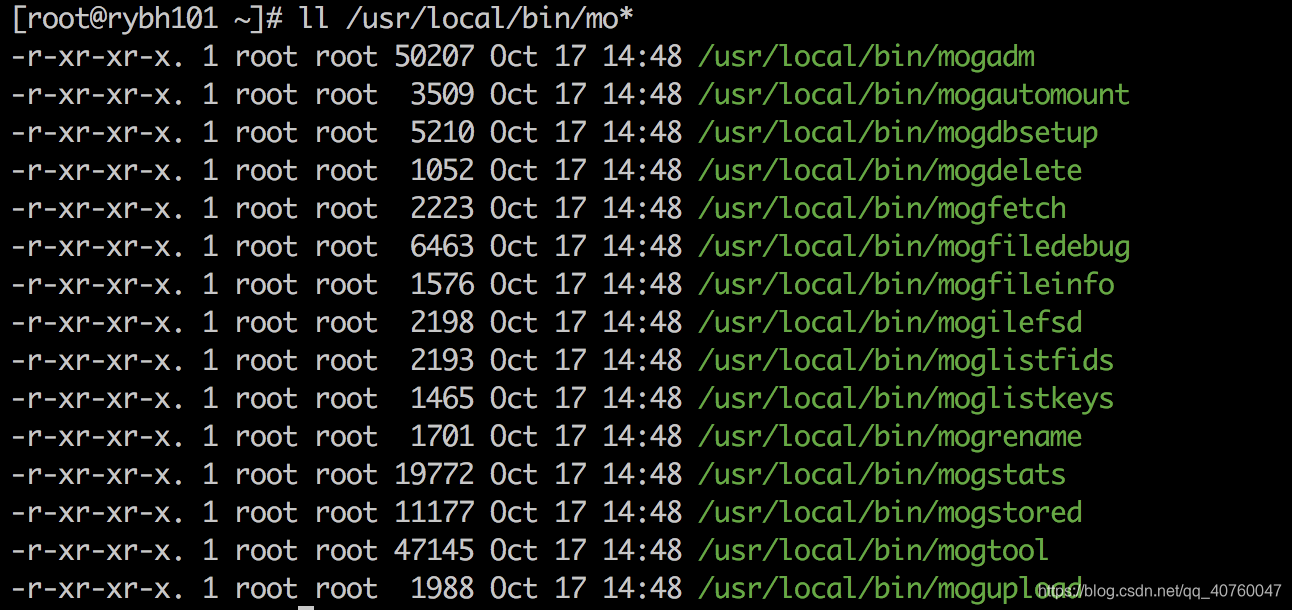

安装完成后，生成的相关命令如下图所示：

在这里插入图片描述

2. 配置 MogileFS 服务(所有主机)

首先在三台机器上面创建/etc/mogilefs 这个目录，用于存放配置文件。其次在两台机器上面创建 mogilefs 组和 mogilefs 用户，用于运行 mogileFS 相关的进程(笔者将上述用户和组创建为系统用户和系统组)。之后再在两台机器上面创建/alidata 目录，用于模拟 storage 的设备目录的父目录，并赋予 mogilefs 用户和 mogilefs 用户组权限。

mkdir /etc/mogilefs
groupadd -r mogilefs
useradd -r -g mogilefs -d /home/mogilefs -s /bin/bash -m mogilefs
mkdir /alidata/
chown mogilefs.mogilefs /alidata

由于利用 CPAN 安装的 MogileFS 并未涉及到配置文件，因此这里使用了 GitHub 上面提供的 mogilefsd.conf 文件和 mogstored.conf 文件作为 MogileFS 系统的配置文件。mogilefsd.conf 文件作为 tracker 的配置，而 mogstored.conf 为 storage 进行配置。将上述两个文件下载，并拷贝到两台机器的/etc/mogilefs 目录下面：

wget https://github.com/hachi/MogileFS-Server/archive/master.zip -O /opt/MogileFS-Server-master.zip
cd /opt
unzip MogileFS-Server-master.zip
cp MogileFS-Server-master/conf/* /etc/mogilefs

数据库节点配置（172.16.1.103）

配置 mariadb 的 yum 安装源

cat >>/etc/yum.repos.d/MariaDB.repo<<'EOF'
[mariadb]
name = MariaDB
baseurl = http://yum.mariadb.org/10.0/centos7-amd64
gpkgkey=https://yum.mariadb.org/RPM-GPG-KEY-MariaDB
gpgcheck=1
EOF

yum 安装 mariadb，启动数据库服务

yum install -y MariaDB-server MariaDB-client

创建 mogilefs 的连接用户，这里的账号和密码在 tracker 服务里需要用到

MariaDB [(none)]> USE mysql;
Database changed

MariaDB [mysql]> GRANT ALL ON mogilefs.* TO 'moguser'@'172.16.%.%'  IDENTIFIED BY 'mogpass';
Query OK, 0 rows affected (0.00 sec)

MariaDB [mysql]> GRANT ALL ON *.* TO 'root'@'172.16.%.%' IDENTIFIED BY 'rootpass';
Query OK, 0 rows affected (0.00 sec)

MariaDB [mysql]> FLUSH PRIVILEGES;
Query OK, 0 rows affected (0.00 sec)

Tracker 节点配置（172.16.1.103

初始化 mogilefs 数据库。

mogdbsetup --dbhost=172.16.1.103 --dbrootuser=root \
--dbrootpass=rootpass --dbuser=moguser --dbpass=mogpass --dbname=mogilefs --yes

数据库初始化完毕之后，登录数据库查看是否生成数据表。

MariaDB [(none)]> use mogilefs;
Reading table information for completion of table and column names
You can turn off this feature to get a quicker startup with -A

Database changed
MariaDB [mogilefs]>> show tables;
+----------------------+
| Tables_in_mogilefs   |
+----------------------+
| checksum             |
| class               |
| device               |
| domain               |
| file                 |
| file_on             |
| file_on_corrupt     |
| file_to_delete       |
| file_to_delete2     |
| file_to_delete_later |
| file_to_queue       |
| file_to_replicate   |
| fsck_log             |
| host                 |
| server_settings     |
| tempfile             |
| unreachable_fids     |
+----------------------+
17 rows in set (0.00 sec)

修改 trakcer 的主配置文件：

# cat /etc/mogilefs/mogilefsd.conf
daemonize = 1                           #是否以守护进程运行
pidfile = /home/mogilefs/mogilefsd.pid
db_dsn = DBI:mysql:mogilefs:host=172.16.1.103  #定义数据库名及主机
db_user = moguser                       #数据库用户名
db_pass = mogpass                       #数据库用户密码
listen = 172.16.1.103:7001                  #监听地址
conf_port = 7001
query_jobs = 10
delete_jobs = 1
replicate_jobs = 5
reaper_jobs = 1

启动 trakcer 服务

su - mogilefs -c "/usr/local/bin/mogilefsd -c /etc/mogilefs/mogilefsd.conf --daemon"

Storage 节点配置（172.16.1.101和172.16.1.102）

修改 storage 节点的主配置文件，定义根目录(所有设备目录的父目录)为/alidata。

# cat /etc/mogilefs/mogstored.conf
maxconns = 10000
httplisten = 0.0.0.0:7500
mgmtlisten = 0.0.0.0:7501
docroot = /alidata/

启动 storage 服务

su - mogilefs -c "/usr/local/bin/mogstored -c /etc/mogilefs/mogstored.conf --daemon"

亦可以将启动命令封装成启动脚本：

Mogilefsd 启动脚本：

#!/bin/bash
#
# chkconfig: - 85 15
# description: MogileFS tracker
# processname: mogilefsd
# config: /etc/mogilefs/mogilefsd.conf
# pidfile: /home/mogilefs/mogilefsd.pid

. /etc/rc.d/init.d/functions

lockfile=${LOCKFILE-/var/lock/subsys/mogilefsd}
RETVAL=0

pidfile='/home/mogilefs/mogilefsd.pid'

start() {
       ulimit -n 65535
        echo -n $"Starting mogilefsd"
        su - mogilefs -c "/usr/local/bin/mogilefsd -c /etc/mogilefs/mogilefsd.conf --daemon" &> /dev/null
        RETVAL=$?
       [ $RETVAL = 0 ] && success && touch ${lockfile} && pidof /usr/local/bin/mogilefsd > $pidfile || failure
        echo
       return $RETVAL
}

stop() {
        echo -n $"Stopping mogilefsd"
       netstat -nlp|grep "mogilefsd"|grep -v grep|awk '{print $7}' |awk -F"/" '{print $1}'|xargs kill -9
        RETVAL=$?
       [ $RETVAL = 0 ] && success && rm -f ${lockfile} || failure
        echo
}

reload() {
        echo -n $"Reloading mogilefsd: "
        killall mogilefsd -HUP
        RETVAL=$?
       [ $RETVAL = 0 ] && success || failure
        echo
}

case "$1" in
        start)
                start
               ;;
        stop)
                stop
               ;;
       status)
               status mogilefsd
                RETVAL=$?
               ;;
        restart)
                stop
                sleep 1
                start
               ;;
       reload)
               reload
               ;;
       *)
                echo $"Usage: mogilefsd {start|stop|restart|reload|status}"
                exit 1
esac
exit $RETVAL

Mogstored 启动脚本：

#!/bin/bash
#
# chkconfig: - 86 14
# description: MogileFS storage
# processname: mogstored
# config: /etc/mogilefs/mogstored.conf
# pidfile: /home/mogilefs/mogstored.pid

. /etc/rc.d/init.d/functions

lockfile=${LOCKFILE-/var/lock/subsys/mogstored}
RETVAL=0

configfile="/etc/mogilefs/mogstored.conf"
pidfile="/home/mogilefs/mogstored.pid"

prog=$(which mogstored)

start() {
       ulimit -n 65535
        echo -n $"Starting mogstored"
        su - mogilefs -c "/usr/local/bin/mogstored -c $configfile --daemon" &> /dev/null
        RETVAL=$?
       [ $RETVAL = 0 ] && success && touch ${lockfile} && pidof /usr/local/bin/mogstored > $pidfile || failure
        echo
       return $RETVAL
}

stop() {
        echo -n $"Stopping mogstored"
       netstat -nlp|grep "mogstored"|grep -v grep|awk '{print $7}'|awk -F"/" '{print $1}'|xargs kill -9
        RETVAL=$?
       [ $RETVAL = 0 ] && success && rm -f ${lockfile} ${pidfile} || failure
        echo
}

reload() {
        echo -n $"Reloading mogstored: "
        killall mogstored -HUP
        RETVAL=$?
       [ $RETVAL = 0 ] && success || failure
        echo
}

case "$1" in
        start)
                start
               ;;
        stop)
                stop
               ;;
       status)
               status mogstored
                RETVAL=$?
               ;;
        restart)
                stop
                sleep 1
                start
               ;;
       reload)
               reload
               ;;
       *)
                echo $"Usage: mogstored {start|stop|restart|reload|status}"
                exit 1
esac
exit $RETVAL

服务启动后，可用 netstat 命令检查相关端口是否正常监听，7001是 mogilefsd 的端口，7500是 mogstored 的端口：

netstat -lntup|egrep "7500|7001"

3. 管理 MogileFS 集群

使用 mogadm 命令检测集群状态，指定 tracker 节点为172.16.1.103

$ mogadm --trackers=172.16.1.103:7001 check
Checking trackers...
  172.16.1.103:7001 ... OK

Checking hosts...
No devices found on tracker(s).

添加 Storage 节点

添加 hosts，即 storage 节点。将添加的 storage 节点分别命名为 store1和 store2。添加完毕之后分别利用 check 和 host list 子命令来查看状态，正常情况下可以看到 storage 节点已经添加完毕，并且状态为 alive。

$ mogadm --trackers=172.16.1.103:7001 host add store1 --ip=172.16.1.101 --status=alive
$ mogadm --trackers=172.16.1.103:7001 host list
store1 [1]: alive
 IP:       172.16.1.101:7500

$ mogadm --trackers=172.16.1.103:7001 host add store2 --ip=172.16.1.102 --status=alive
$ mogadm --trackers=172.16.1.103:7001 host list
store1 [1]: alive
 IP:       172.16.1.101:7500

store2 [2]: alive
 IP:       172.16.1.102:7500

$ mogadm --trackers=172.16.1.103:7001 check
Checking trackers...
  172.16.1.103:7001 ... OK

Checking hosts...
 [ 1] store1 ... OK
 [ 2] store2 ... OK

Checking devices...
 host device         size(G)   used(G)   free(G)   use%   ob state   I/O%
  ---- ------------ ---------- ---------- ---------- ------ ---------- -----
  ---- ------------ ---------- ---------- ---------- ------
             total:     0.000      0.000      0.000   0.00%

给 Storage 节点添加设备 device

目前集群的 docroot 定义为/alidata，首先在节点上创建对应目录，并都赋予 mogilefs 用户权限和 mogilefs 组权限：

1)节点 storage01：/alidata/dev1

2)节点 storage02：/alidata/dev2

节点 storage01：

$ mkdir -pv /alidata/dev1
$ chown mogilefs.mogilefs /alidata/dev1

节点 storage02：

$ mkdir -pv /alidata/dev2
$ chown mogilefs.mogilefs /alidata/dev2

通过 mogadm 的 device add 子命令，在节点 storage01上面添加 dev1，在节点 storage02上面添加 dev2。添加完毕之后，用 device list 子命令进行查看。正常情况下，可以看到 store1和 store2下面分别多出了 dev1和 dev2设备，以及 dev1和 dev2设备的可用情况。注：在添加的时候，dev1的节点编号为1，dev2的节点编号为2，以此类推，devn 的节点编号为 n…

$ mogadm --trackers=172.16.1.103:7001 device add store1 1
$ mogadm --trackers=172.16.1.103:7001 device add store2 2
$ mogadm --trackers=172.16.1.103:7001 device list
store1 [1]: alive
                   used(G)   free(G)   total(G) weight(%)
   dev1:   alive      1.072     36.378     37.450        100

store2 [2]: alive
                   used(G)   free(G)   total(G) weight(%)
   dev2:   alive      1.010     36.440     37.450        100

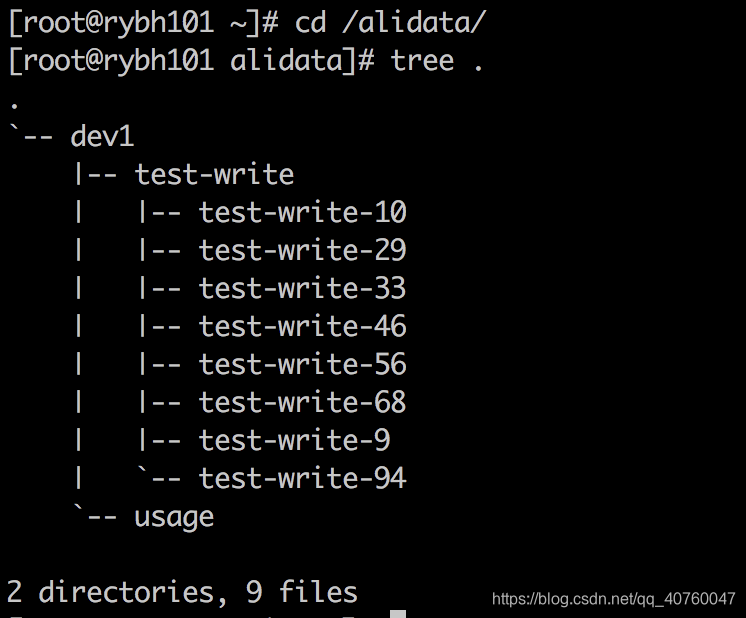

执行完成后，在设备目录下生成了一系列文件，结构如下：

在这里插入图片描述

创建 Domain

MogileFS 使用 Domain 来存放文件。每一个 Domain 的实例，管理了一组 key-value 的”元数据-数据”对象，可以创建一个 Domain 的实例，名称为 text，用于专门存储文本文件；可以创建另一个 Domain 的实例，名称为 images，用于专门存储图片文件。每一 Domain 实例下面的 key 代表了一个被存储的文件的元数据索引，对应着被存储的文件本身，即 value。

$ mogadm --trackers=172.16.1.103:7001 domain add images
$ mogadm --trackers=172.16.1.103:7001 domain add text
$ mogadm --trackers=172.16.1.103:7001 domain list
domain               class               mindevcount   replpolicy   hashtype
-------------------- -------------------- ------------- ------------ -------
 images               default                   2       MultipleHosts() NONE

 text                 default                   2       MultipleHosts() NONE

在每一个区域中建立 class，即文件复制的最小单位：

$ mogadm --trackers=172.16.1.103:7001 class add images class1 --mindevcount=2
$ mogadm --trackers=172.16.1.103:7001 class add images class2 --mindevcount=2
$ mogadm --trackers=172.16.1.103:7001 class add text class1 --mindevcount=2
$ mogadm --trackers=172.16.1.103:7001 class add text class2 --mindevcount=2
$ mogadm --trackers=172.16.1.103:7001 class list
domain               class               mindevcount   replpolicy   hashtype
-------------------- -------------------- ------------- ------------ -------
 images               class1                    2       MultipleHosts() NONE
 images               class2                    2       MultipleHosts() NONE
 images               default                   2       MultipleHosts() NONE

 text                 class1                    2       MultipleHosts() NONE
 text                 class2                    2       MultipleHosts() NONE
 text                 default                   2       MultipleHosts() NONE

使用 mogupload 上传文件测试，并使用 mogfileinfo 命令进行查看文件信息

## 上传图片
$ mogupload --trackers=172.16.1.103:7001 --domain=images --key='/images/1k.jpg' \
--file='/root/wings.jpg'
$ moglistkeys --trackers=172.16.1.103:7001 --domain=images
/images/1k.jpg
$ mogfileinfo --trackers=172.16.1.103:7001 --domain=images --key=/images/1k.jpg
- file: /images/1k.jpg
     class:             default
 devcount:                    1
   domain:               images
       fid:                    2
       key:       /images/1k.jpg
   length:                96225

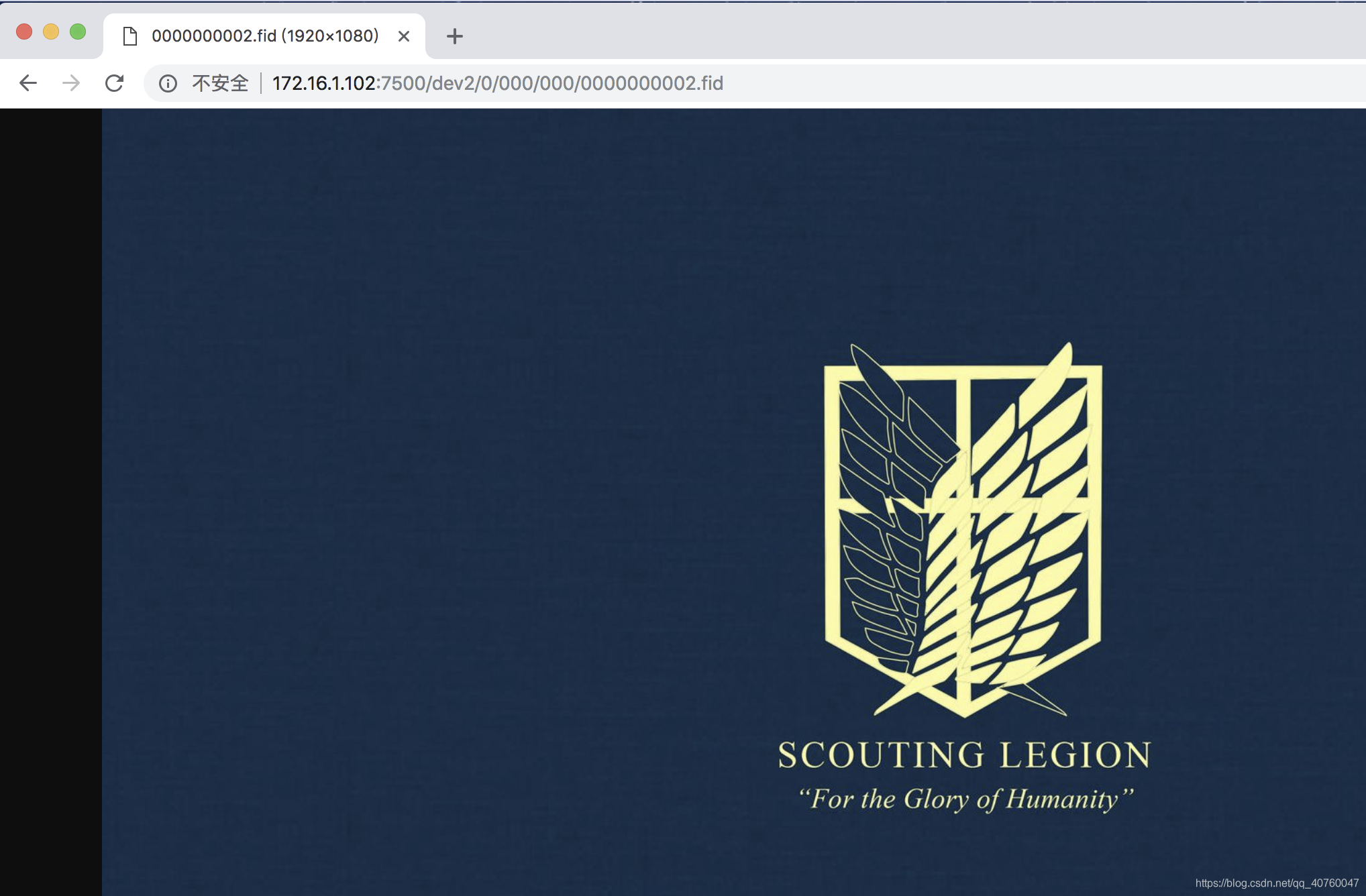

 - http://172.16.1.102:7500/dev2/0/000/000/0000000002.fid

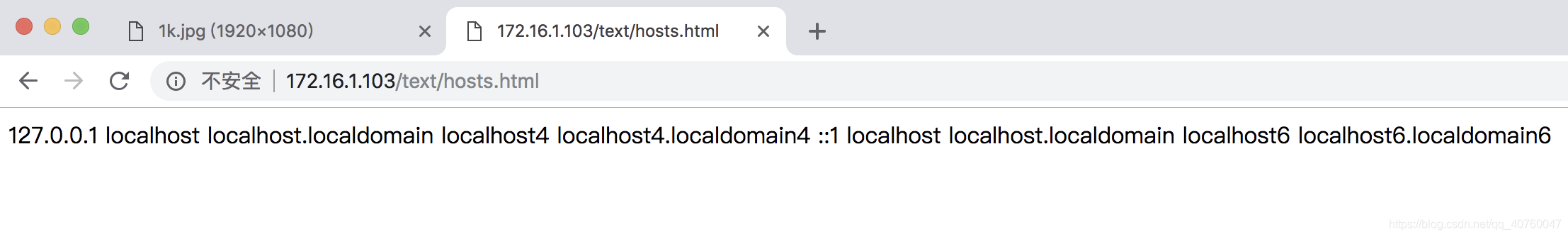

## 上传文本
$ mogupload --trackers=172.16.1.103:7001 --domain=text --key='/text/hosts.html' --file='/etc/hosts'
$ moglistkeys --trackers=172.16.1.103:7001 --domain=text
/text/hosts.html
$ mogfileinfo --trackers=172.16.1.103:7001 --domain=text --key=/text/hosts.html
- file: /text/hosts.html
     class:             default
 devcount:                    1
   domain:                 text
       fid:                    4
       key:     /text/hosts.html
   length:                  158
 - http://172.16.1.101:7500/dev1/0/000/000/0000000004.fid

在 storage 节点上相关路径下可以看到文件信息：

## 节点 storage01
$ /alidata/dev1/0/000/000/0000000004.fid: ASCII text

## 节点 storage02：
$ file /alidata/dev2/0/000/000/0000000002.fid
/alidata/dev2/0/000/000/0000000002.fid: JPEG image data, JFIF standard 1.01

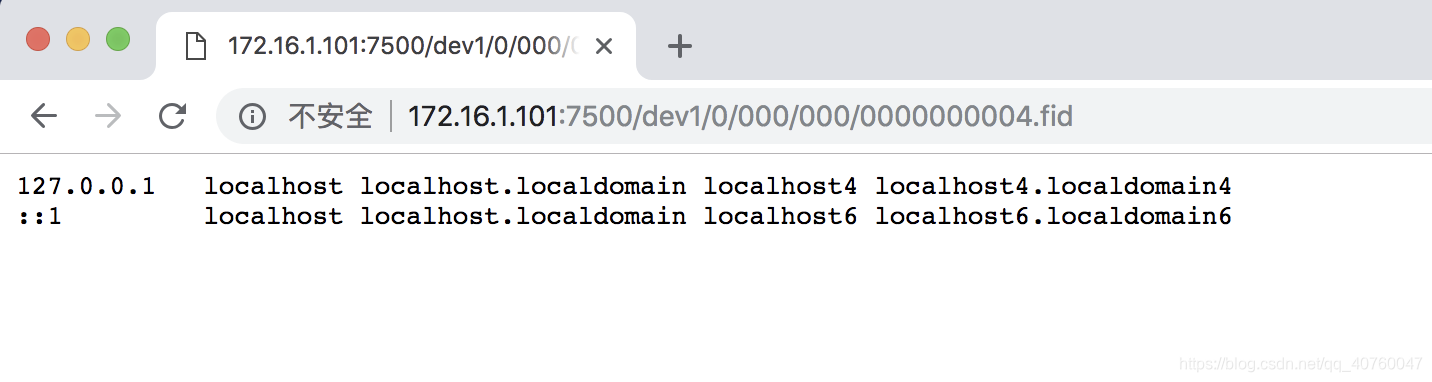

通过浏览器访问资源上面的 HTTP 地址：

在这里插入图片描述

使用 Nginx 代理 MogileFS 集群

默认情况下是直接以 fid 形式的标识符去访问资源，这样很不方便。使用 Nginx 的第三方模块 mogilefs-module，可以将 Nginx 作为 tracker 和 storage 的反向代理，实现通过访问定义的 key 值获取到指定的资源。由于要静态编译第三方模块，所以这里的 nginx 需要使用源码编译安装。

cd /tmp
wget http://nginx.org/download/nginx-1.9.1.tar.gz
wget http://www.grid.net.ru/nginx/download/nginx_mogilefs_module-1.0.4.tar.gz

①编译前确保安装依赖

yum install pcre-devel openssl-devel -y
yum install make zlib zlib-devel gcc-c++ libtool
groupadd www && useradd www -g www -M -s /sbin/nologin
cd /tmp
wget http://nginx.org/download/nginx-1.8.1.tar.gz
git clone https://github.com/vkholodkov/nginx-mogilefs-module.git
tar zxf nginx-1.8.1.tar.gz
cd nginx-1.8.1

②编译安装 nginx（这里提供一份自己常用的编译参数）

./configure --prefix=/usr/local/nginx \
    --sbin-path=${prefix}/sbin/nginx \
    --conf-path=${prefix}/conf/nginx.conf   \
    --error-log-path=${prefix}/logs/error.log \
    --http-log-path=${prefix}/logs/access.log   \
    --pid-path=${prefix}/logs/nginx.pid   \
    --lock-path=${prefix}/logs/nginx.lock \
    --http-client-body-temp-path=${prefix}/cache/client_temp \
    --http-proxy-temp-path=${prefix}/cache/proxy_temp \
    --http-fastcgi-temp-path=${prefix}/cache/fastcgi_temp \
    --http-uwsgi-temp-path=${prefix}/cache/uwsgi_temp \
    --http-scgi-temp-path=${prefix}/cache/scgi_temp \
    --user=www \
    --group=www   \
    --with-pcre \
    --with-http_ssl_module \
    --with-http_spdy_module \
    --with-http_stub_status_module \
    --with-http_realip_module \
    --with-http_addition_module \
    --with-http_sub_module \
    --with-http_dav_module \
    --with-http_flv_module \
    --with-http_mp4_module \
    --with-http_gunzip_module \
    --with-http_gzip_static_module \
    --with-http_random_index_module \
    --with-http_secure_link_module \
    --with-http_degradation_module \
    --with-http_auth_request_module \
    --with-file-aio \
    --add-module=../nginx-mogilefs-module

这里有一个 bug，需要手动修改编译生成的 Makefile 文件：

$ vim objs/Makefile
CFLAGS =  -pipe  -O -W -Wall -Wpointer-arith -Wno-unused-parameter -Werror -g
修改为
CFLAGS =  -pipe  -O -W -Wall -Wpointer-arith -Wno-unused-parameter -g
修改完成后再行编译安装：
make -j8 && make install

③nginx 配置，配置文件如下：

具体可参考：

http://www.grid.net.ru/nginx/mogilefs.en.html

worker_processes  1;
events {
   worker_connections  1024;
}
http {
   include       mime.types;
   default_type application/octet-stream;
   sendfile       on;
   keepalive_timeout  65;

   upstream mogfs_cluster {
       server 172.16.1.103:7001;
   }
   server {
       listen       80;
       server_name localhost;
       location / {
           root   html;
           index index.html index.htm;
       }
       location ~* ^(/images/.*)$ {
           mogilefs_tracker mogfs_cluster;
           mogilefs_domain images;
           mogilefs_noverify on;
           mogilefs_pass $1 {
               proxy_pass $mogilefs_path;
               proxy_hide_header Content-Type;
               proxy_buffering off;
           }
       }
       location ~* ^(/text/.*)$ {
           mogilefs_tracker mogfs_cluster;
           mogilefs_domain text;
           mogilefs_noverify on;
           mogilefs_pass $1 {
               proxy_pass $mogilefs_path;
               proxy_hide_header Content-Type;
               proxy_buffering off;
           }
       }
       error_page   500 502 503 504 /50x.html;
       location = /50x.html {
           root   html;
       }
   }
}

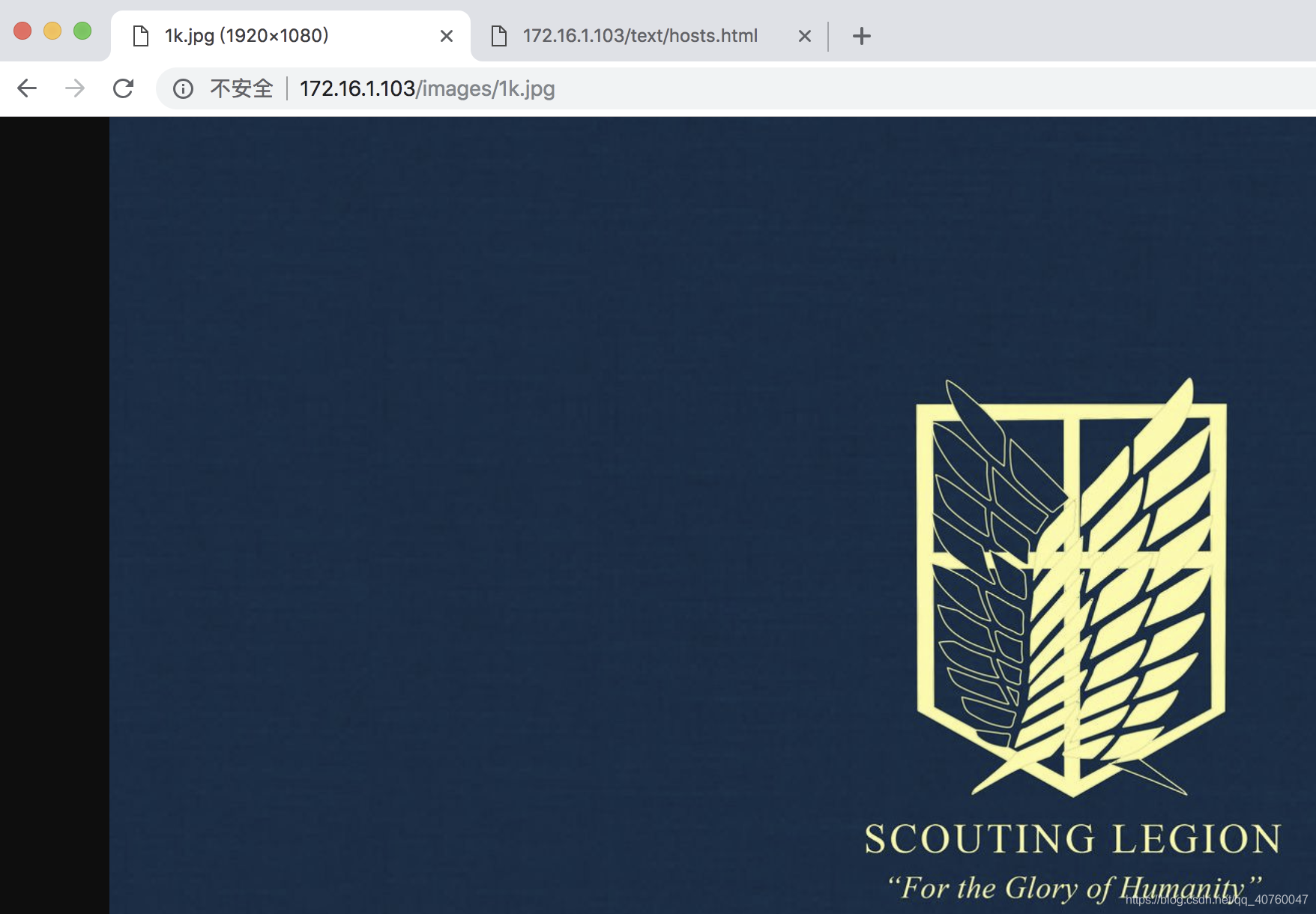

Nginx 配置完成并启动后，即可通过自定义的 key 值访问资源了：

在这里插入图片描述
