ADS导入NXP功率管直流仿真时报错问题

最新推荐文章于 2025-05-24 16:24:29 发布
原创 最新推荐文章于 2025-05-24 16:24:29 发布 · 5k 阅读 · 29 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#射频工程

本文介绍了在使用ADS进行直流仿真时遇到的一种错误及其解决方法。首先检查是否已安装正确版本的控件，若已安装则需确认栅极导线是否已命名。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

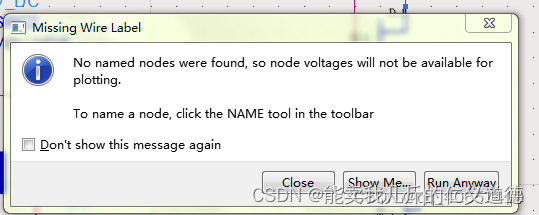

 直流仿真会时出现上图所示情况，有两种可能

一、未下载对应版本的控件

我用的是2020版的ADS所以在NXP官网下载了RF-POWER-ADS2020v2p1-DK.zip

可以通过（Search | NXP Semiconductors）此链接去下载相应版本的控件，下载后使用ADS添加到库中，若果还未解决，可能是下面这种情况

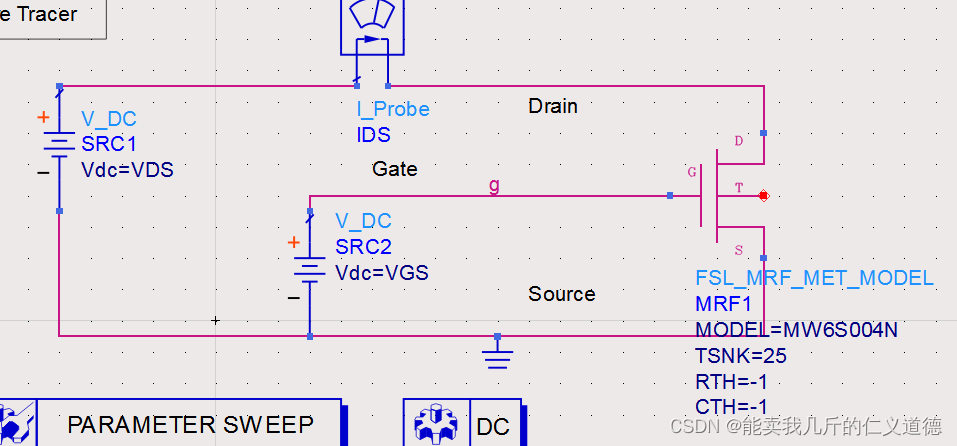

二、栅极导线未命名

 双击栅极连线，任意命名，再次仿真无错误出现。
