Altium Designer中导出bxl文件

本文详细介绍了如何在AD软件(版本18.1.9)中导入由芯片厂商提供的bxl封装文件,包括下载必要的UltraLibrarian软件、读取封装文件、导出TXT文档以及在AD软件中导入和应用这些封装的过程。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

AD软件版本:18.1.9

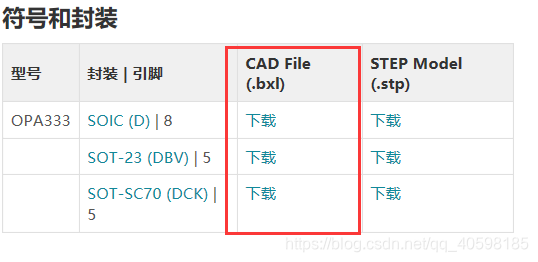

首先我们需要去下载一个bxl文件,这里一般的芯片厂商都会提供封装让我们去下载,这里我们以Ti的OPA333为例进行讲解。

然后我们需要下载读取器软件Ultra Librarain software。这个软件可以免费下载使用。下载地址:http://webench.ti.com/cad/ULib.zip

当下载我们需要的封装后,我们点击相应的文件,打开后如下:

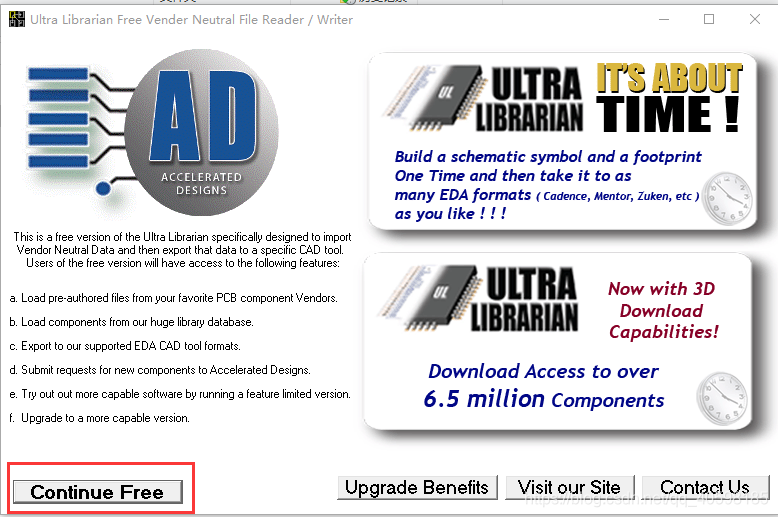

然后我们点击 Continue Free.

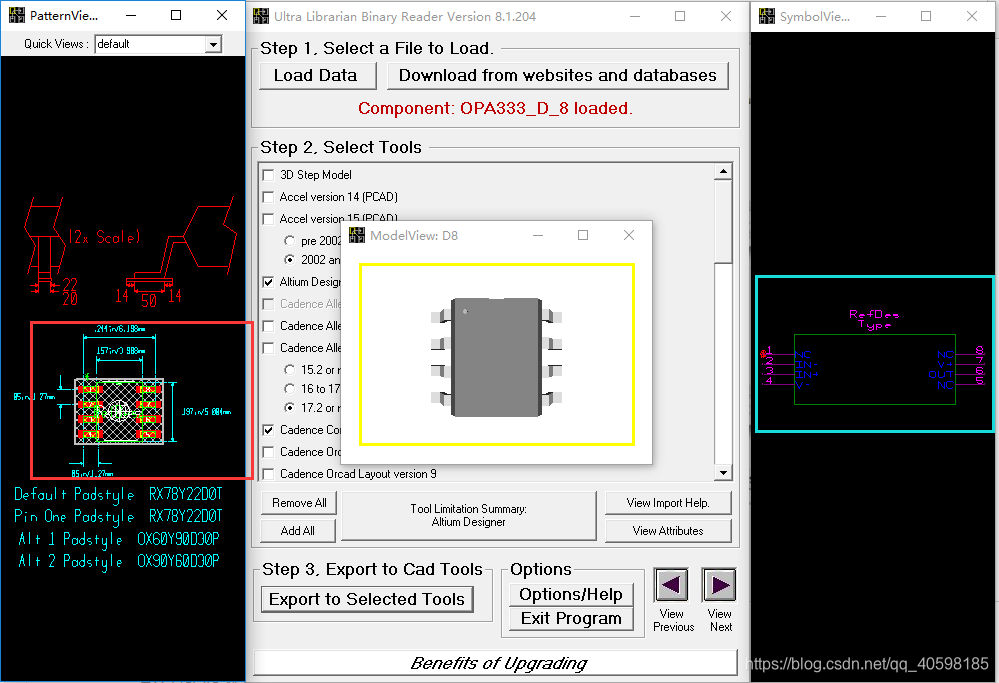

然后会出现如下的图像界面,红色方框表示的是PCB,黄色的是三维图,蓝色的表示原理图。

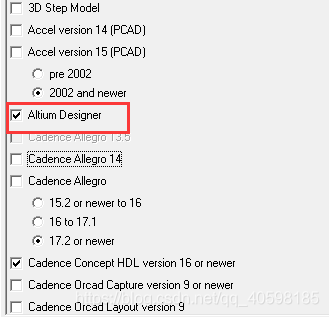

然后我们将AD软件勾上,其它保持默认。

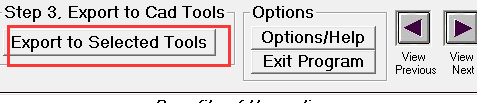

然后将其导出。

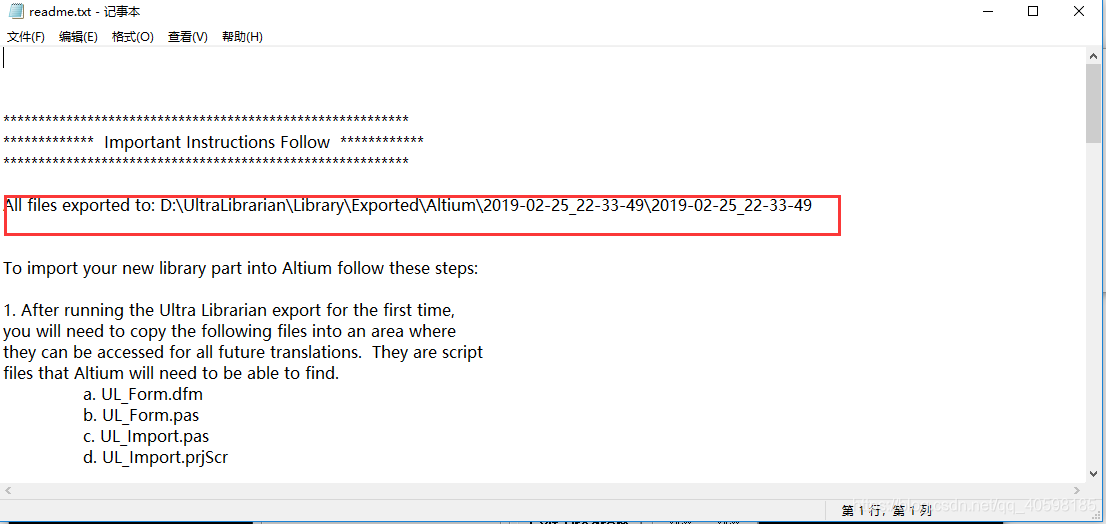

会出现一个TXT文档。

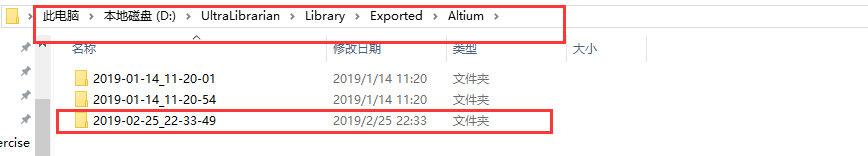

里面包含了存储路径。我们在相应的路径下找到其导出的文件。

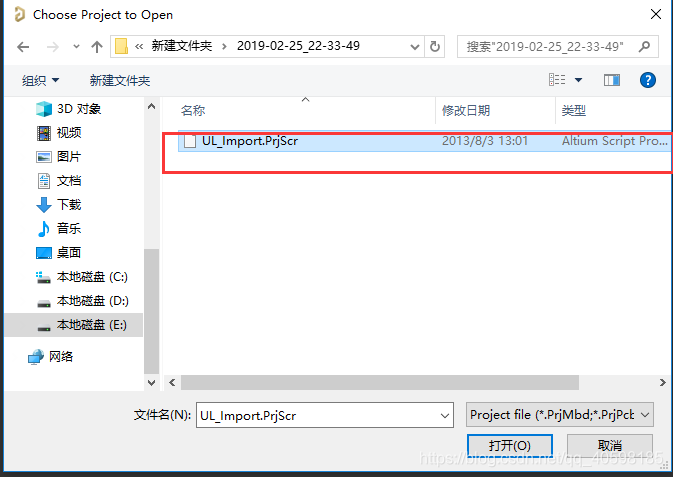

然后打开AD软件,选择打开工程

然后打开相应的工程。

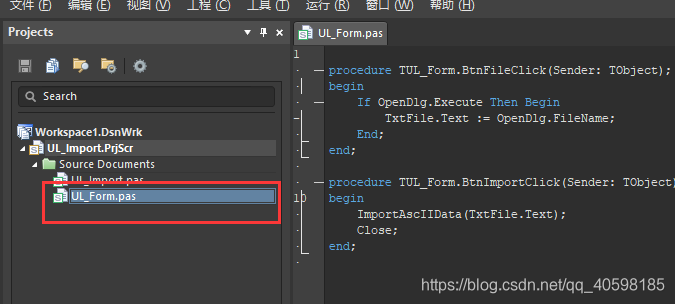

然后打开UL_Form.pas

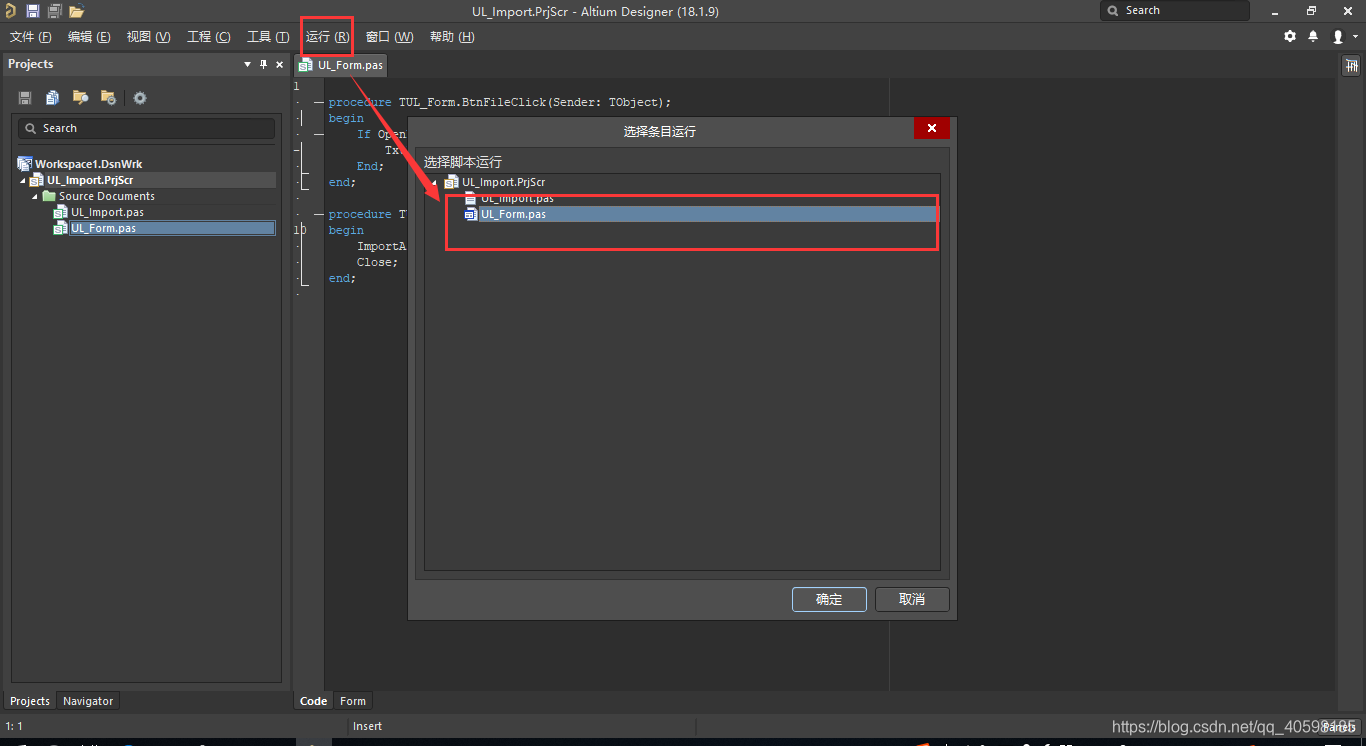

点击运行,然后运行UL_Form.pas

添加相应的TXT文件。

然后我们就会发现生成如下的文件:

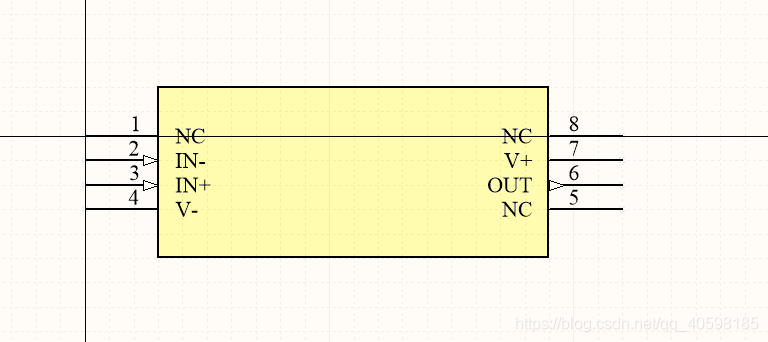

原理图如下:

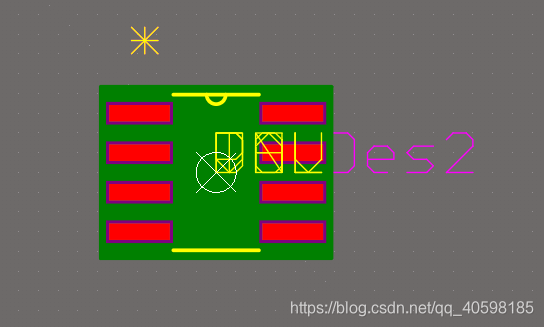

PCB:

最后我们将相应的文件添加到我们需要的工程中即可。
