上回主要写了activiti的入门工作流之activiti7学习(一)_壹叁壹肆的博客-优快云博客这回说说Businesskey（业务标识）+ 个人任务 + 网关

启动流程实例并添加Businesskey（业务标识）

流程定义部署在activiti后，就可以在系统中通过activiti去管理该流程的执行，执行流程表示流程的一次执行。

比如部署系统出差流程后，如果某用户要申请出差这时就需要执行这个流程，如果另外一个用户也要申请出差则也需要执行该流程，每个执行互不影响，每个执行是单独的流程实例。

启动流程实例时，指定的businesskey，就会在act_ru_execution #流程实例的执行表中存储businesskey。

Businesskey：业务标识，通常为业务表的主键，业务标识和流程实例一一对应。业务标识来源于业务系统。存储业务标识就是根据业务标识来关联查询业务系统的数据。

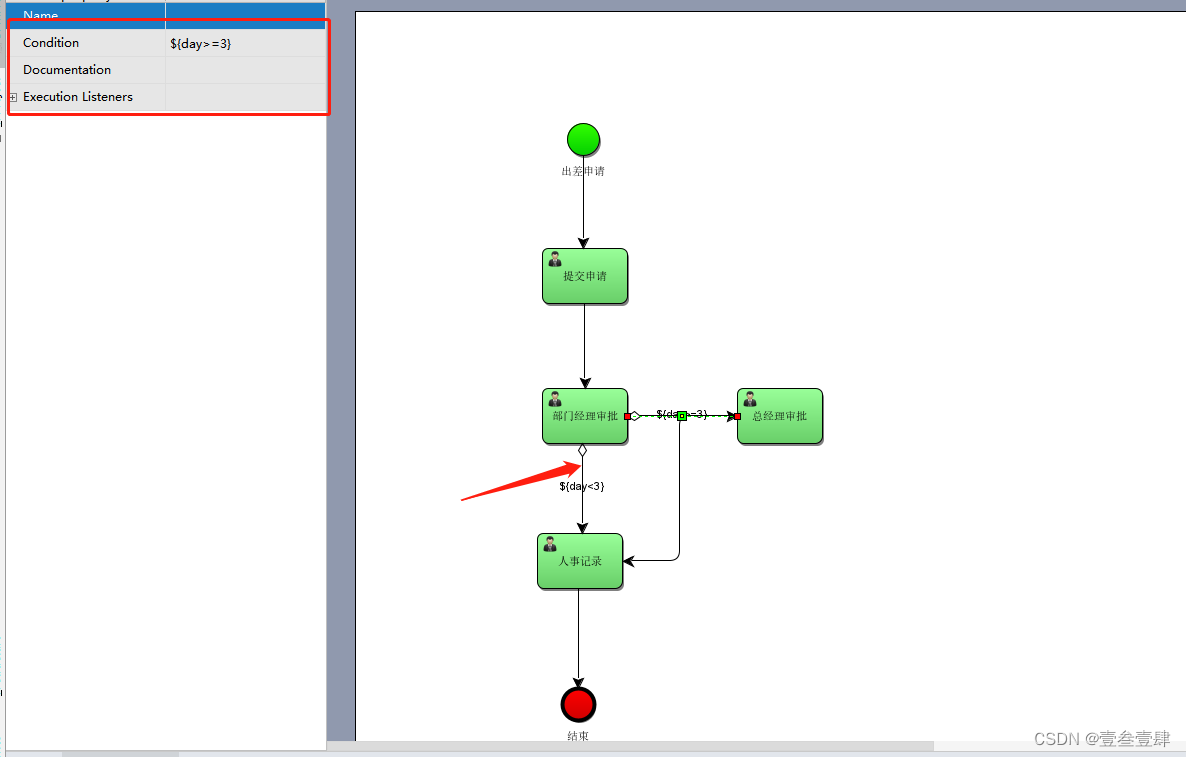

如图只需要点中所选的流程线上在Condition中加上条件即可写法 ${}

再根据流程生成对应的png图片可以查看工作流之activiti7学习(一)_壹叁壹肆的博客-优快云博客

部署流程

  @Test
    public void testDeployment() {
        //创建processEngine
        ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();
        //得到RepositoryService实例
        RepositoryService repositoryService = processEngine.getRepositoryService();
        //使用repositoryService进行部署
        Deployment deployment = repositoryService.createDeployment()
                .addClasspathResource("demo2.bpmn")//添加bpmn资源
                .addClasspathResource("demo2.bpmn.png")//添加png资源
                .name("出差申请流程")
                .deploy();
        //输出部署信息
        System.out.println("流程部署Id：" + deployment.getId());
        System.out.println("流程部署名称：" + deployment.getName());
    }

启动实列并对day设置参数

 @Test
    public void testStartProcess() {
        //创建processEngine
        ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();
        //获取RunTimeService
        RuntimeService runtimeService = processEngine.getRuntimeService();
        //流程定义的key
        String key = "demo2";
        //流程变量的map
        Map<String, Object> variables = new HashMap<String, Object>();

        //通过day来判断执行流程
        variables.put("day", 4);

        //启动流程
        runtimeService.startProcessInstanceByKey(key, variables);
    }

查看流程下一个的执行者

@Test
    public void queryTask() {
        ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();
        TaskService taskService = processEngine.getTaskService();
        List<Task> list = taskService.createTaskQuery().processDefinitionKey("demo2").list();
//        List<Task> list = taskService.createTaskQuery().processInstanceId("62501").list();
//        List<Task> list = taskService.createTaskQuery().processDefinitionId("demo5:1:57504").list();
        for (Task task : list) {
            System.out.println(task.getId());
            System.out.println(task.getName());
            System.out.println(task.getAssignee());
        }
    }

.执行

   @Test
    public void testFindPersonalTaskList() {
        //任务负责人 director   manager
        String assignee = "work";
        ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();
        //创建TaskService
        TaskService taskService = processEngine.getTaskService();
        //根据流程key和任务负责人查询任务。查询流程实例，有没有需要worker执行的节点
        List<Task> list = taskService.createTaskQuery()
                .processDefinitionKey("demo2") //可以通过流程的key来查询
//                .processInstanceId("67501")        //可以通过某个流程实例的id查询
//                .processDefinitionId("demo5:1:65004")
                .taskAssignee(assignee)
                .list();
        for (Task task : list) {
            System.out.println("流程实例id：" + task.getProcessInstanceId());
            System.out.println("任务id：" + task.getId());
            System.out.println("任务负责人：" + task.getAssignee());
            System.out.println("任务名称：" + task.getName());
        }
    }

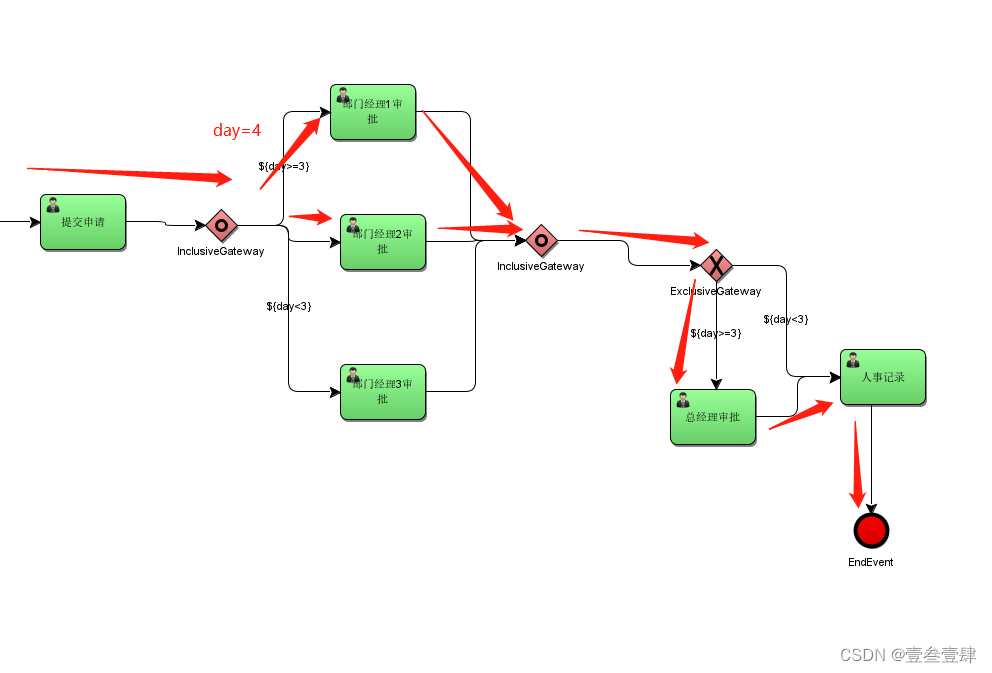

当部门经理执行完之后查看流程下一个执行会发现由于设置的参数day=4所以下一个执行是总经理审批

个人任务

分配任务负责人

在日常开发中assignee不会写死操作

由于固定分配方式，任务只管一步一步执行任务，执行到每一个任务将按照 bpmn 的配置去分配任务负责人。

Activiti 使用 UEL 表达式， UEL 是 java EE6 规范的一部分， UEL（Unified Expression Language）即统一表达式语言， activiti 支持两个 UEL 表达式： UEL-value 和 UEL-method。

如图可以用表达式代替

生成png图片

部署流程

启动实列并对day以及ass设置参数

 @Test
    public void testStartProcess() {
        //创建processEngine
        ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();
        //获取RunTimeService
        RuntimeService runtimeService = processEngine.getRuntimeService();
        //流程定义的key
        String key = "demo5";
        //流程变量的map
        Map<String, Object> variables = new HashMap<String, Object>();

        //通过day来判断执行流程
        variables.put("day", 4);
        //bpmn文件中，使用uel定义的任务负责人。使用流程变量动态设置负责人
        variables.put("ass1", "张三1");
        variables.put("ass2", "李四1");
        variables.put("ass3", "王五1");
        variables.put("ass4", "赵六1");
        variables.put("ass5", "胡七1");
        variables.put("ass6", "朱八1");
        //启动流程
        runtimeService.startProcessInstanceByKey(key, variables);
    }

执行

 @Test
    public void testFindPersonalTaskList() {
        //任务负责人 director   manager
        String assignee = "张三1";
        ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();
        //创建TaskService
        TaskService taskService = processEngine.getTaskService();
        //根据流程key和任务负责人查询任务。查询流程实例，有没有需要worker执行的节点
        List<Task> list = taskService.createTaskQuery()
//                .processDefinitionKey("demo5") //可以通过流程的key来查询
//                .processInstanceId("67501")        //可以通过某个流程实例的id查询
                .processDefinitionId("demo5:1:65004")
                .taskAssignee(assignee)
                .list();
        for (Task task : list) {
            System.out.println("流程实例id：" + task.getProcessInstanceId());
            System.out.println("任务id：" + task.getId());
            System.out.println("任务负责人：" + task.getAssignee());
            System.out.println("任务名称：" + task.getName());
        }
    }
