概述：本文为学习型文档

本文摘要

  本文主要简述电阻含义，各种电阻及其功能简单说明，同时配备例图。

---

---

Ⅰ、电阻器

  电阻就是负载，是一种消耗性器件，同一电压下，电阻越小，电流越大\\\电阻越大，电流越小。



Ⅱ、电阻分类


  

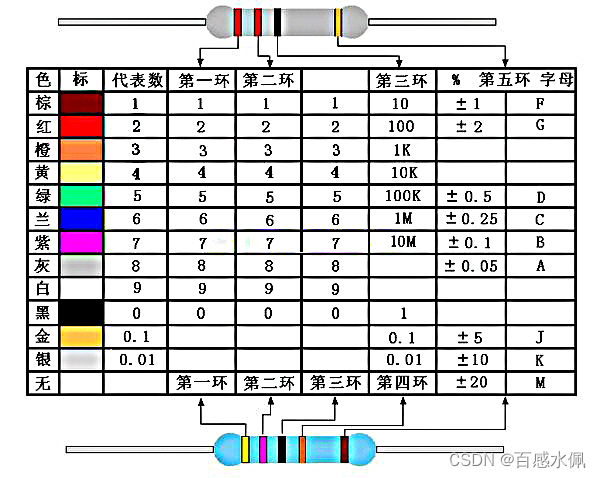

一、色环电阻：


  色环电阻，顾名思义，根据电阻上面的色环进行判断阻值的大小。

棕色	红色	橙色	黄色	绿色	蓝色	紫色	灰色	白色	黑色	金色	银色	无色
1	2	3	4	5	6	7	8	9	0	5%	10%	20%

棕色	黑色	红色	金色	结果
1	0	102	5%	10*102 ± 5%=1kΩ

橙色	橙色	绿色	无色	结果
3	3	105	20%	33*105 ± 20%=3300000=3.3MΩ

  色环电阻有一点要注意金色银色无色永不为第一环，在最后一环表示误差。

  五色环和四色环读数方法类似，只不过第四个色环表示10^x的乘数了。对于四色色环，第三色环也可能是金银两色，若第三色环为银色，则是小数点向前移动一位（即×0.1），若第三色环是金色，则小数点向前移动两位（即×0.01）。有时候也由绿色色环结尾的电阻表示精度为0.5%





二、贴片排阻：


  集成在一个封装内部的电阻组合。具体需看内部封装电阻电路。

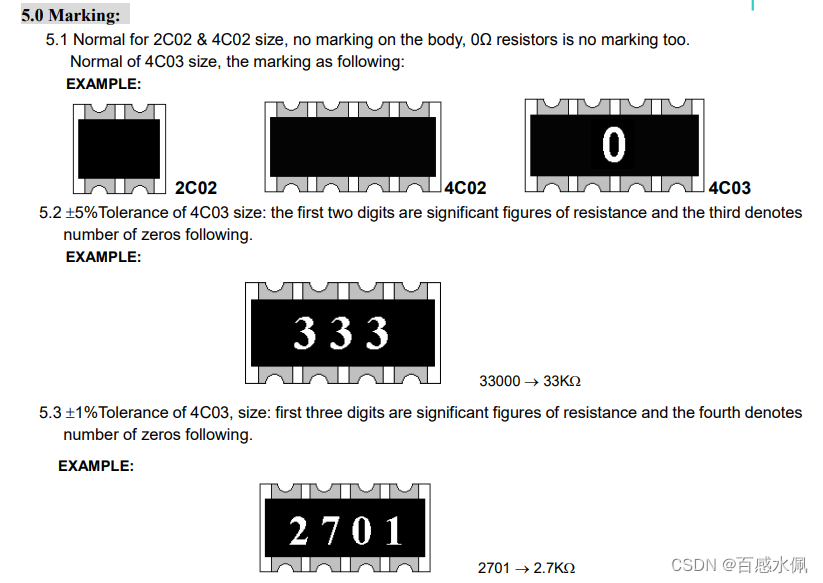

2.1丝印：

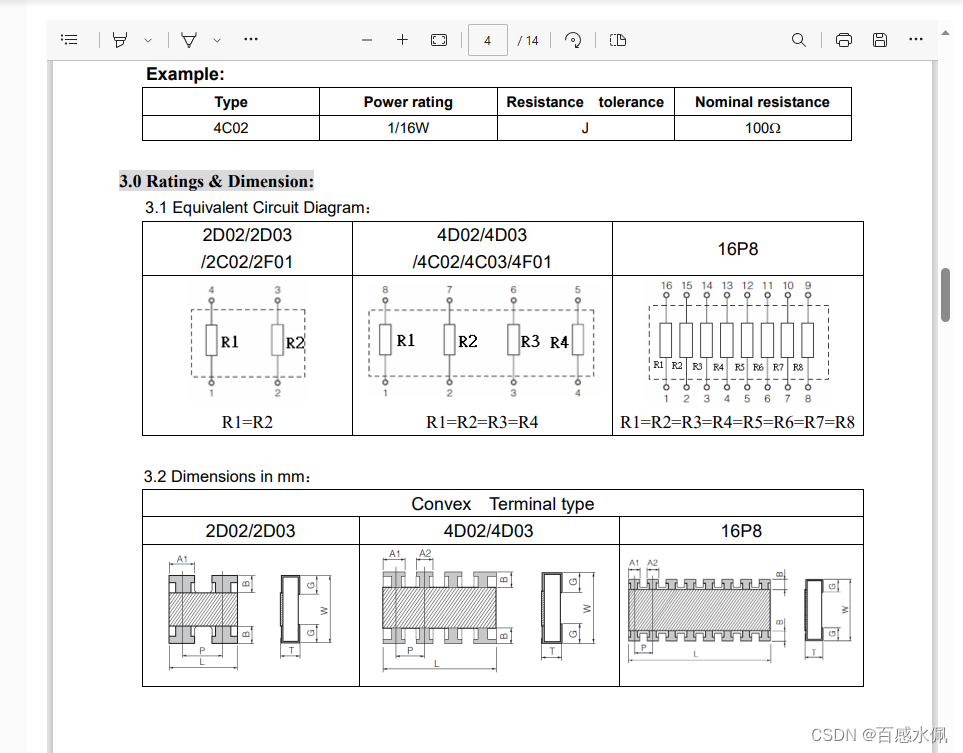

2.2内部电路原理：

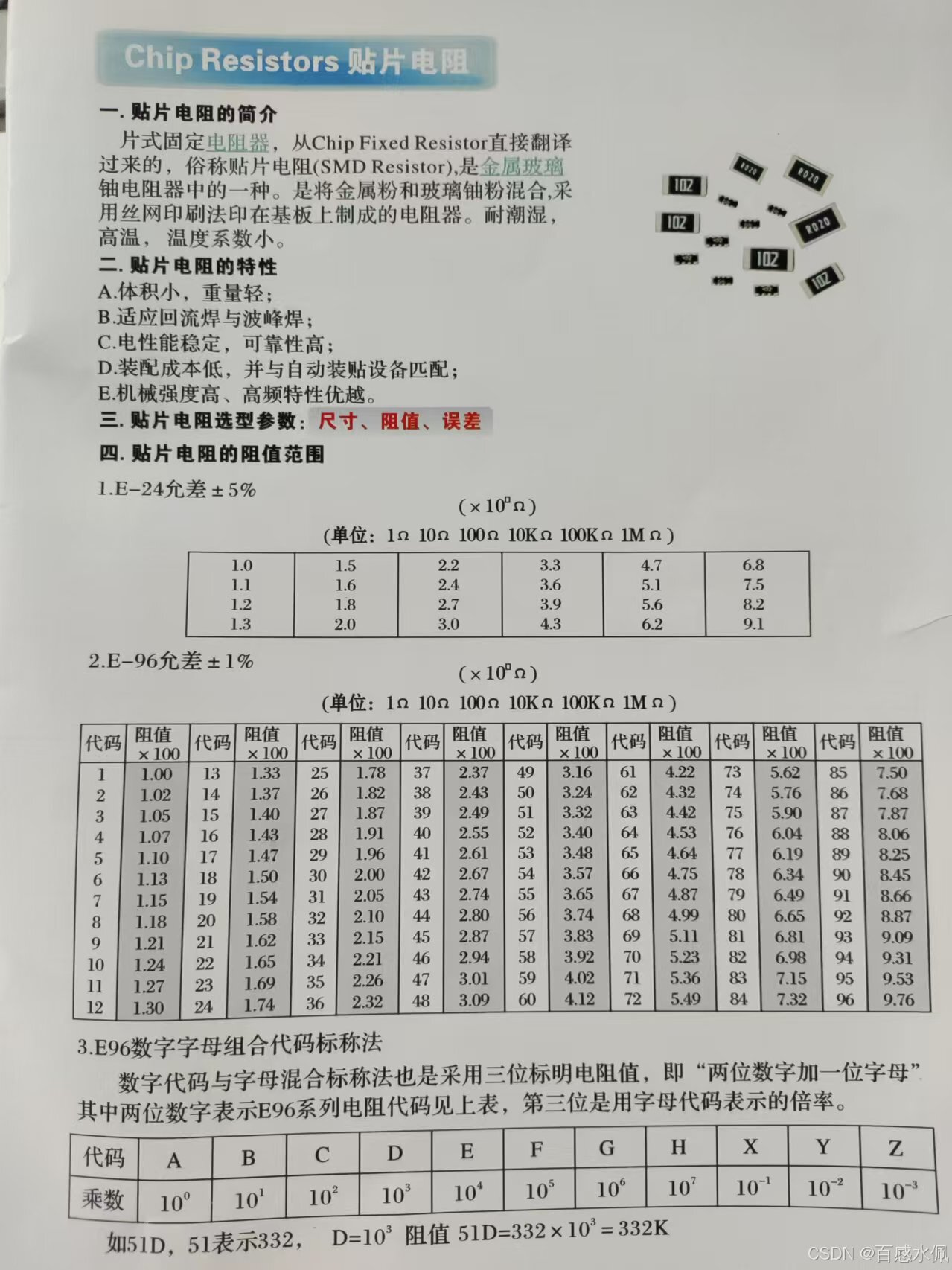

三、贴片电阻：


  适用于贴到PCB板子上的电阻。目前大部分为薄膜和厚膜贴片电阻，薄膜和厚膜电阻的整体结构基本一样，不过还是有区别，从制作工艺到精度阻值都有区别。

  薄膜电阻器：是用真空蒸发、磁控溅射等工艺方法将电阻率材料（镍化铬）蒸镀于基底绝缘材料（氧化铝陶瓷，硅或玻璃）表面制成，厚度约0.1um，然后通过光刻工艺将薄膜蚀刻成一定的形状。薄膜电阻阻值可以做到0.1%甚至0.01%；电阻器阻值随温度变化非常小，阻值稳定可靠；

  厚膜电阻器：是指采用厚膜工艺印刷（氧化钌或其他合金的糊状物）而成的电阻，一般采用丝网印刷或模板印刷工艺；厚度约为100um。厚膜电阻一般精度较差：10%，5%，1%是常见精度；不过厚膜电阻成本低。



序号	贴片丝印	阻值大小	精度
1	103	10×103=10kΩ	5%
2	560	56×100=56Ω	5%
3	3R3
