Pulsar 系统架构设计全解析

Pulsar系统架构设计

1.1.整体架构

Apache Pulsar 和其他消息系统最根本的不同是采用分层架构。

Apache Pulsar 集群由两层组成：

无状态服务层：由一组接收和传递消息的Broker组成

有状态持久层：由一组Apache BookKeeper存储节点组成，可持久化地存储消息

Apache Pulsar 主要包括 Broker, Apache BookKeeper, Producer, Consumer等组件。

Broker：无状态服务层，负责接收和传递消息，集群负载均衡等工作，Broker 不会持久化保存元数据，因此可以快速的上、下线。
Apache BookKeeper：有状态持久层，由一组名为 Bookie 的存储节点组成，持久化地存储消息。
Producer ：数据生产者，负责发布数据到 Topic。
Consumer：数据消费者，负责从 Topic 订阅数据。

除了上述的组件之外，Apache Pulsar 还依赖 Zookeeper 作为元数据存储。与传统的消息系统相比，Apache Pulsar 在架构设计上采用了计算与存储分离的模式，Pub/Sub 相关的计算逻辑在 Broker 上完成，数据存储在 Apache BookKeeper 的 Bookie 节点上。

Pulsar客户端不直接与存储层Apache BookKeeper交互。客户端也没有直接的 BookKeeper 访问权限。这种隔离，为 Pulsar 实现安全的多租户统一身份验证模型提供了基础。

1.2.Broker

Broker集群在Apache Pulsar中形成无状态服务层。Broker不在本地存储任何消息数据。Pulsar主题的消息，都被存储在分布式日志存储系统（Apache BookKeeper）中。

每个主题分区（Topic Partition）由Pulsar分配给某个Broker，该Broker称为该主题分区的所有者。 Pulsar 生产者和消费者连接到主题分区的所有者 Broker，以向所有者代理发送消息并消费消息。
如果一个Broker发生故障，Pulsar会自动将其拥有的主题分区移动到群集中剩余的某一个可用 Broker 中。重点说明：由于Broker是无状态的，因此当发生Topic 的迁移时，Pulsar 只是将所有权从一个 Broker 转移到另一个 Broker，并不会有任何数据复制发生，故障转移非常轻量。

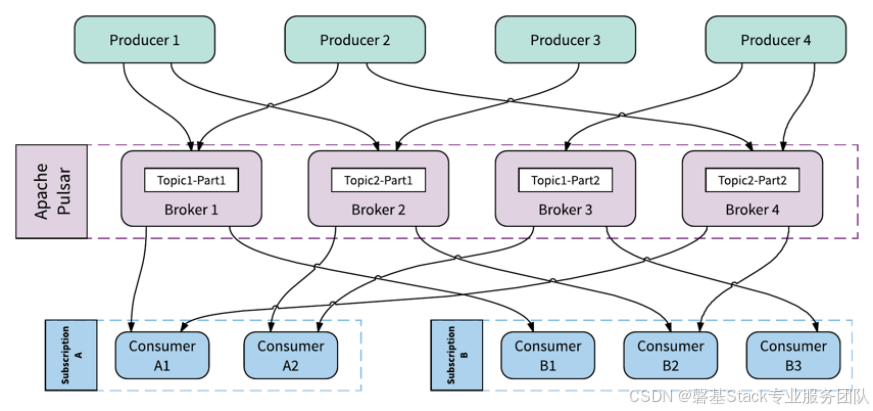

下图显示了一个拥有 4 个 Broker 的 Pulsar 集群，其中 4 个主题分区分布在 4 个 Broker 中。每个 Broker 拥有并为一个主题分区提供消息服务。

1.3.Bookkeeper

Apache BookKeeper 是 Apache Pulsar 的持久化存储层。 Apache Pulsar 中的每个主题分区本质上都是存储在 Apache BookKeeper 中的分布式日志。

每个分布式日志又被分为Segment分段。每个Segment分段作为Apache BookKeeper中的一个 Ledger，均匀分布并存储在BookKeeper群集中的多个Bookie中。

通过 Segment 分段的方式，主题分区中的消息可以均匀和平衡地分布在群集中的所有 Bookie 中。 这意味着主题分区的大小不仅受一个节点容量的限制； 相反，它可以扩展到整个 BookKeeper 集群的总容量。

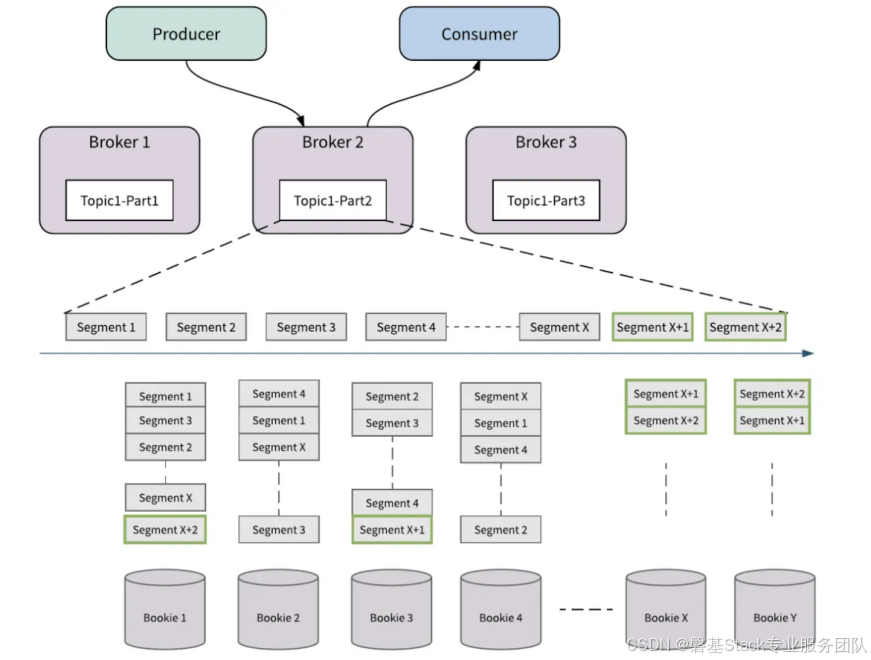

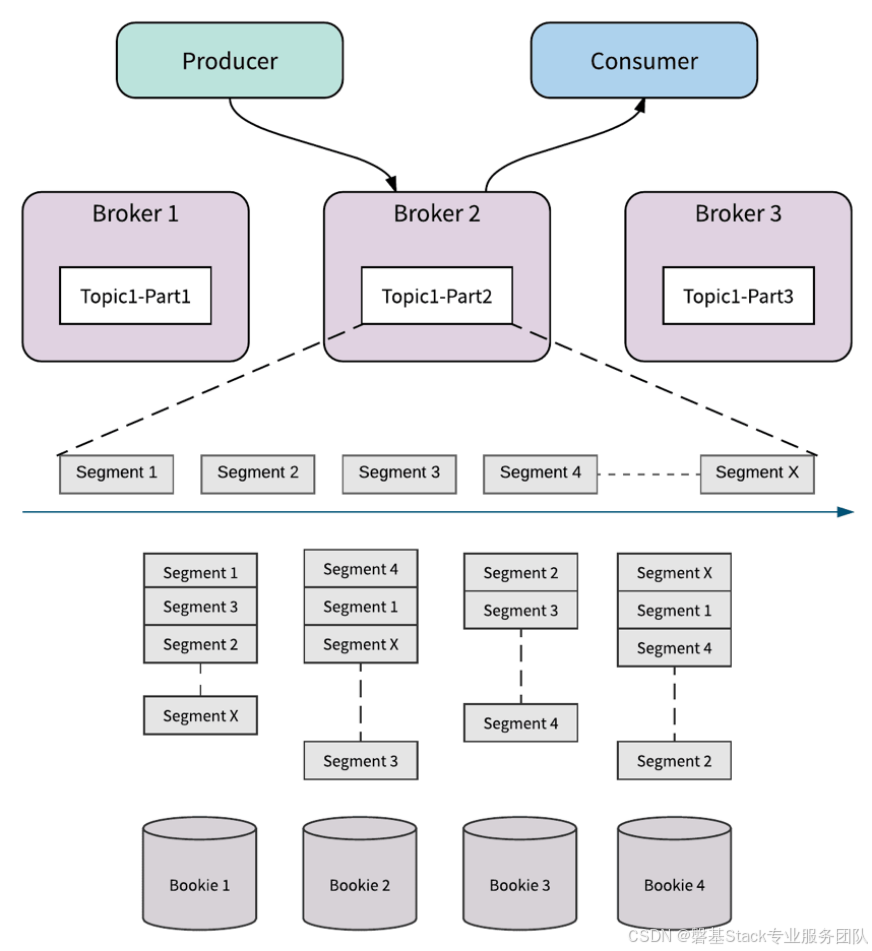

下面的图说明了一个分为 x 个 Segment 段的主题分区。 每个 Segment 段存储 3 个副本。 所有 Segment 都分布并存储在 4 个 Bookie 中。

Pulsar架构设计优势

Apache Pulsar 计算与存储分离的架构，以及分片存储的设计为 Apache Pulsar 带来了相比于传统基于分区存储 MQ 的一些优势：

Broker 和 Bookie 相互独立，方便实现独立的扩展以及独立的容错。
Broker 无状态，便于快速上、下线，更加适合于云原生场景。
分区存储不受限于单个节点存储容量。
分区数据分布均匀。

2.1Broker 扩展

在 Pulsar 中 Broker 是无状态的，可以通过增加节点的方式实现快速扩容。当需要支持更多的消费者或生产者时，可以简单地添加更多的 Broker 节点来满足业务需求。Pulsar 支持自动的分区负载均衡，在 Broker 节点的资源使用率达到阈值时，会将负载迁移到负载较低的 Broker 节点，这个过程中分区也将在多个 Broker 节点中做平衡迁移，一些分区的所有权会转移到新的Broker节点。

2.2 Bookie扩展

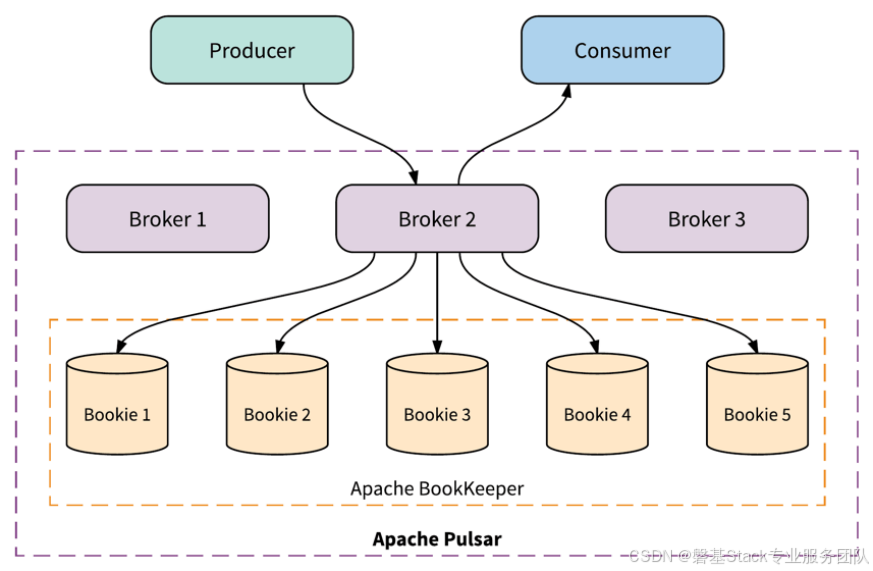

存储层的扩容，通过增加 Bookie 节点来实现。通过资源感知和数据放置策略，流量将自动切换到新的 Bookie 节点中，整个过程不会涉及到不必要的数据搬迁，即不需要将旧数据从现有存储节点重新复制到新存储节点。
