以太网链路层帧格式分析实验 -Ethereal

一、Ethereal抓包

打开“命令提示符”窗口，使用“Ping”命令测试本机与另外一台电脑的连通性。在使用“Ping”命令测试本机与另外一台电脑的连通性时，本地计算机向它发送4个ICMP数据包，它也会向本地计算机发送四个应答报文。因此，这8个报文将被网络协议分析软件捕获。

单击Capture-按默认过滤器-Start-抓包-Stop。

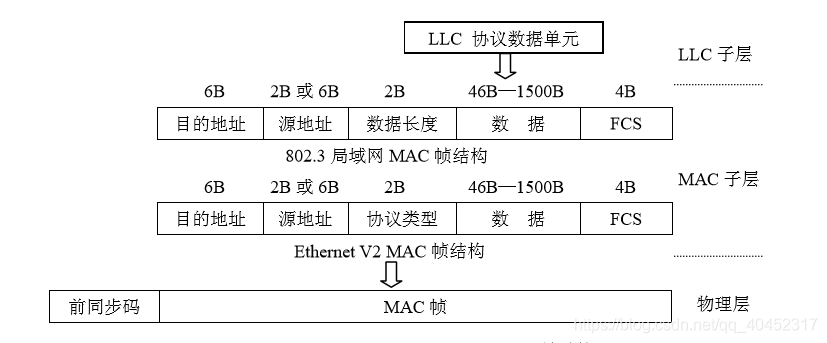

二、以太网帧结构解析

8个字节的前同步码分为7字节的前导符和1个字节的帧首定界。最后的的四个字节是帧尾检验字段。

前同步码：

在帧中设置前导码和帧前定界符，以便于帧的识别。前7字节都是10101010，最后一个字节是10101011。用于将发送方与接收方的时钟进行同步，主要是有不同的以太网类型，同时发送接收速率也不会完全精确的帧速率传输，因此需要在传输之前进行时钟同步。

目的地址与源地址：

目的地址与源地址分别表示帧的接收结点与发送结点的硬件地址，又称为MAC地址，长度为6个字节。

类型字段：

类型字段长度为2个字节，在本程序中，它作为长度字段使用，表示数据段的长度。

数据字段：

数据字段是高层待发送的数据部分，数据字段的最小长度为46B。如果帧的数据字段值小于46B则应将其填充至46B，填充字符
