RTP协议&RTCP协议

RTP协议&RTCP协议

一、RTP

1、RTP的运行环境

• RTP用于在单播或多播网络中传送实时数据。它们典型的应用场合有如下几个。

• 简单的多播音频会议。语音通信通过一个多播地址和一对端口来实现。一个用于音频数据（RTP），另一个用于控制包（RTCP）。

• 音频和视频会议。如果在一次会议中同时使用了音频和视频会议，这两种媒体将分别在不同的RTP会话中传送，每一个会话使用不同的传输地址（IP地址＋端口）。如果一个用户同时使用了两个会话，则每个会话对应的RTCP包都使用规范化名字CNAME（Canonical Name）。与会者可以根据RTCP包中的CNAME来获取相关联的音频和视频，然后根据RTCP包中的计时信息(Network time protocol)来实现音频和视频的同步。

• 翻译器和混合器。翻译器和混合器都是RTP级的中继系统。翻译器用在通过IP多播不能直接到达的用户区，例如发送者和接收者之间存在防火墙。当与会者能接收的音频编码格式不一样，比如有一个与会者通过一条低速链路接入到高速会议，这时就要使用混合器。在进入音频数据格式需要变化的网络前，混合器将来自一个源或多个源的音频包进行重构，并把重构后的多个音频合并，采用另一种音频编码进行编码后，再转发这个新的RTP包。从一个混合器出来的所有数据包要用混合器作为它们的同步源（SSRC，见RTP的封装）来识别，可以通过贡献源列表（CSRC表，见RTP的封装）可以确认谈话者。

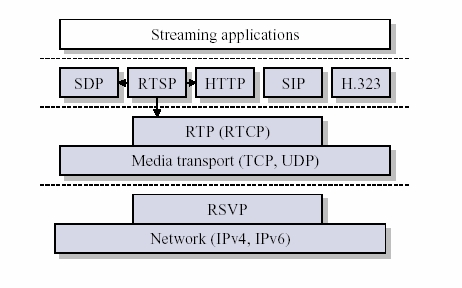

• 下图明确的显示出了RTP和RTCP所处的位置。

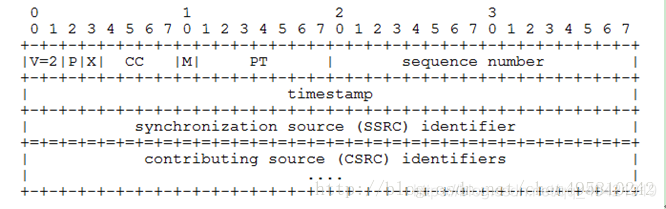

2、RTP Header解析

• V：RTP协议的版本号，占2位，当前协议版本号为2

• P：填充标志，占1位，如果P=1，则在该报文的尾部填充一个或多个额外的八位组，它们不是有效载荷的一部分。

• X：扩展标志，占1位，如果X=1，则在RTP报头后跟有一个扩展报头

• CC：CSRC计数器，占4位，指示CSRC 标识符的个数

• M: 标记，占1位，不同的有效载荷有不同的含义，对于视频，标记一帧的结束；对于音频，标记会话的开始。

• PT: 有效荷载类型，占7位，用于说明RTP报文中有效载荷的类型，如GSM音频、JPEM图像等,在流媒体中大部分是用来区分音频流和视频流的，这样便于客户端进行解析。

• 序列号：占16位，用于标识发送者所发送的RTP报文的序列号，每发送一个报文，序列号增1。这个字段当下层的承载协议用UDP的时候，网络状况不好的时候可以用来检查丢包。同时出现网络抖动的情况可以用来对数据进行重新排序，序列号的初始值是随机的，同时音频包和视频包的sequence是分别记数的。

• 时戳(Timestamp)：占32位，必须使用90 kHz 时钟频率。时戳反映了该RTP报文的第一个八位组的采样时刻。接收者使用时戳来计算延迟和延迟抖动，并进行同步控制。

• 同步信源(SSRC)标识符：占32位，用于标识同步信源。该标识符是随机选择的，参加同一视频会议的两个同步信源不能有相同的SSRC。

• 特约信源(CSRC)标识符：每个CSRC标识符占32位，可以有0～15个。每个CSRC标识了包含在该RTP报文有效载荷中的所有特约信源。

注：基本的RTP说明并不定义任何头扩展本身，如果遇到X=1，需要特殊处理

RTP的会话过程

当应用程序建立一个RTP会话时，应用程序将确定一对目的传输地址。目的传输地址由一个网络地址和一对端口组成，有两个端口：一个给RTP包，一个给RTCP包，使得RTP/RTCP数据能够正确发送。RTP数据发向偶数的UDP端口，而对应的控制信号RTCP数据发向相邻的奇数UDP端口（偶数的UDP端口＋1），这样就构成一个UDP端口对。 RTP的发送过程如下，接收过程则相反。

1. RTP协议从上层接收流媒体信息码流（如H.263），封装成RTP数据包；RTCP从上层接收控制信息，封装成RTCP控制包。
2. RTP将RTP 数据包发往UDP端口对中偶数端口；RTCP将RTCP控制包发往UDP端口对中的接收端口

二、RTCP

• 实时传输控制协议RTCP（Realtime Transport Control Protocol）：负责管理传输质量,在当前应用进程之间交换控制信息，提供流量控制和拥塞控制服务。在RTP会话期间，各参与者周期性地传送RTCP包，包中含有已发送的数据包的数量、丢失的数据包的数量等统计资料，因此，服务器可以利用这些信息动态地改变传输速率，甚至改变有效载荷类型。RTP和RTCP配合使用，能以有效的反馈和最小的开销使传输效率最佳化，故特别适合传送网上的实时数据。

• RTCP协议的功能是通过不同的RTCP数据报文来实现的，主要有如下几种类型：

  1. SR(Sender Report) 发送端报告，所谓发送端是指发出RTP数据报的应用程序或者终端，发送端同时也可以是接收端。 PT类型字段是200

  2. RR(Receiver Report) 接收端报告，所谓接收端是指仅接收但不发送RTP数据报的应用程序或者终端。 PT：201

  3. SDES 源描述，主要功能是作为会话成员有关标识信息的载体，如用户名、邮件地址、电话号码等，此外还具有向会话成员传达会话控制信息的功能。PT：202

  4. BYE　通知离开，主要功能是指示某一个或者几个源不再有效，即通知会话中的其他成员自己将退出会话。PT：203

  5. APP　（Application specific ）由应用程序自己定义，解决了RTCP的扩展性问题，并且为协议的实现者提供了很大的灵活性。PT：204

  6. Generic RTP Feedback （205）这个是 NACK 包。用来重传丢失的包。

  7. FEC包是纠错包。

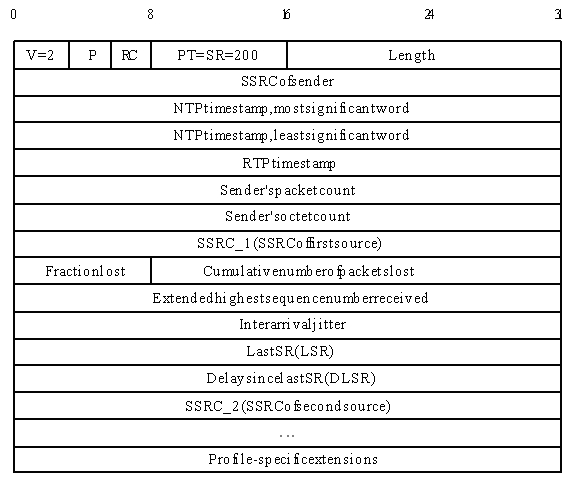

• 发送端报告分组SR（Sender Report）用来使发送端以多播方式向所有接收端报告发送情况。SR分组的主要内容有：相应的RTP流的SSRC，RTP流中最新产生的RTP分组的时间戳和NTP，RTP流包含的分组数，RTP流包含的字节数。

• 版本（V）：同RTP包头域。
• 填充（P）：同RTP包头域。
• 接收报告计数器（RC）：5比特，该SR包中的接收报告块的数目，可以为零。
• 包类型（PT）：8比特，SR包是200。
• 长度域（Length）：16比特，其中存放的是该SR包以32比特为单位的总长度减一。
• 同步源（SSRC）：SR包发送者的同步源标识符。与对应RTP包中的SSRC一样。
• NTP Timestamp（Network time protocol）SR包发送时的绝对时间值。NTP的作用是同步不同的RTP媒体流。
• RTP Timestamp：与NTP时间戳对应，与RTP数据包中的RTP时间戳具有相同的单位和随机初始值。
• Sender’s packet count：从开始发送包到产生这个SR包这段时间里，发送者发送的RTP数据包的总数. SSRC改变时，这个域清零。
• Sender`s octet count：从开始发送包到产生这个SR包这段时间里，发送者发送的净荷数据的总字节数（不包括头部和填充）。发送者改变其SSRC时，这个域要清零。
• 同步源n的SSRC标识符：该报告块中包含的是从该源接收到的包的统计信息。
• 丢失率（Fraction Lost）：表明从上一个SR或RR包发出以来从同步源n(SSRC_n)来的RTP数据包的丢失率。
• 累计的包丢失数目：从开始接收到SSRC_n的包到发送SR,从SSRC_n传过来的RTP数据包的丢失总数。
• 收到的扩展最大序列号：从SSRC_n收到的RTP数据包中最大的序列号，
• 接收抖动（Interarrival jitter）：RTP数据包接受时间的统计方差估计
• 上次SR时间戳（Last SR,LSR）：取最近从SSRC_n收到的SR包中的NTP时间戳的中间32比特。如果目前还没收到SR包，则该域清零。
• 上次SR以来的延时（Delay since last SR,DLSR）：上次从SSRC_n收到SR包到发送本报告的延时。

RTCP的功能

1. 基本功能是提供数据传输质量的反馈.这是RTP作为一种传输协议的主要作用,它与其他协议的流量和阻塞控制相关.反馈可能对自适应编码有直接作用,但是IP组播的实验表明它对于从接收机得到反馈信息以诊断传输故障也有决定性作用.向所有成员发送接收反馈可以使"观察员"评估这些问题是局部的还是全局的.利用类似多点广播的传输机制,可以使某些实体,诸如没有加入会议的网络网络业务观察员,接收到反馈信息并作为第三类监视员来诊断网络故障.反馈功能通过RTCP发射机和接收机报告实现.
2. RTCP为每个RTP源传输一个固定的识别符,称为标称名或CNAME.由于当发生冲突或程序重启时SSRC可能改变,接收机要用CNAME来跟踪每个成员.接收机还要用CNAME来关联一系列相关RTP会话期中来自同一个成员的多个数据流,例如同步语音和图象.
3. 前两个功能要求所有成员都发送RTCP包,因此必须控制速率以使RTP成员数可以逐级增长.通过让每个成员向所有成员发送控制包,各个成员都可以独立地观察会议中所有成员的数目.
4. 可选的功能是传输最少的会议控制信息,例如在用户接口中显示的成员识别.这最可能在"松散控制"的会议中起作用,在"松散控制"会议里,成员可以不经过资格控制和参数协商而加入或退出会议.RTCP作为一个延伸到所有成员的方便通路,必须要支持具体应用所需的所有控制信息通信.
