简谈 IIC总线

今天和大侠简单聊一聊IIC总线，话不多说，上货。



一、概述

IIC 是Inter-Integrated Circuit的缩写，发音为"eye-squared cee" or "eye-two-cee" , 它是一种两线接口。IIC 只是用两条双向的线，一条 Serial Data Line (SDA) ，另一条Serial Clock (SCL)。

SCL：上升沿将数据输入到每个EEPROM器件中；下降沿驱动EEPROM器件输出数据。(边沿触发

SDA：双向数据线，为OD门，与其它任意数量的OD与OC门成"线与"关系。



二、输出级

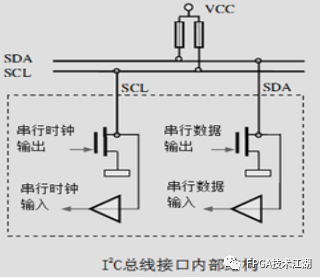

每一个I2C总线器件内部的SDA、SCL引脚电路结构都是一样的，引脚的输出驱动与输入缓冲连在一起。其中输出为漏极开路的场效应管，输入缓冲为一只高输入阻抗的同相器，这种电路具有两个特点：

  1. 由于SDA、SCL为漏极开路结构(OD)，因此它们必须接有上拉电阻,阻值的大小常为 1k8, 4k7 and 10k ，但1k8 时性能最好；当总线空闲时&#
