FPGA学习altera系列: 第十篇 按键控制LED

于 2020-04-27 12:03:36 发布
阅读量1.1k 收藏 7
点赞数 1
分类专栏： FPGA学习系列 文章标签： fpga
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/qq_40310273/article/details/105787715
版权

今天给大侠带来“FPGA学习系列 altera"系列，持续更新。此学习心得是本人之前所写，所用设计软件为Quartus II 13.1，现Quartus II 新版本已更新到19+，以下仅供初学者学习参考。后续会更新其他系列，敬请关注。话不多说，上货。



按键控制LED



对于每一个的小实验，我们都可以把它看作是一个小项目，逐步的去分析，设计，调试，最后完成功能。下面我们就开始我们的“小项目”。







项目名称：按键控制led。

具体要求：按下按键led亮，释放按键led灭。

通过分析上述的“项目名称”和“具体要求”，我们可以设计出如下的架构：



当我们需要用到外部按键和led时，我们应该去分析它们的工作原理，如下：

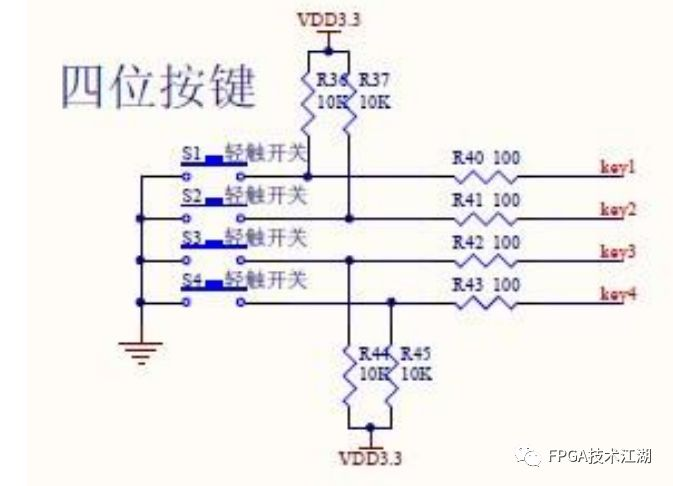

独立按键的电路图
