1.GPIO输出寄存器 BSRR与ODR区别
	名称：
	BSSR:位设置/清除寄存器
	ODR:输出数据寄存器
       操作BSRR与ODR寄存器操作都能实现对引脚的电平操作，但使用ODR直接对外设寄存器操作的话，
    得获取其他GPIO的状态，然后对获取的数据值进行"或"运算操作。而使用BSSR进行操作的话，
    不用读取该端口其它引脚的状态 。

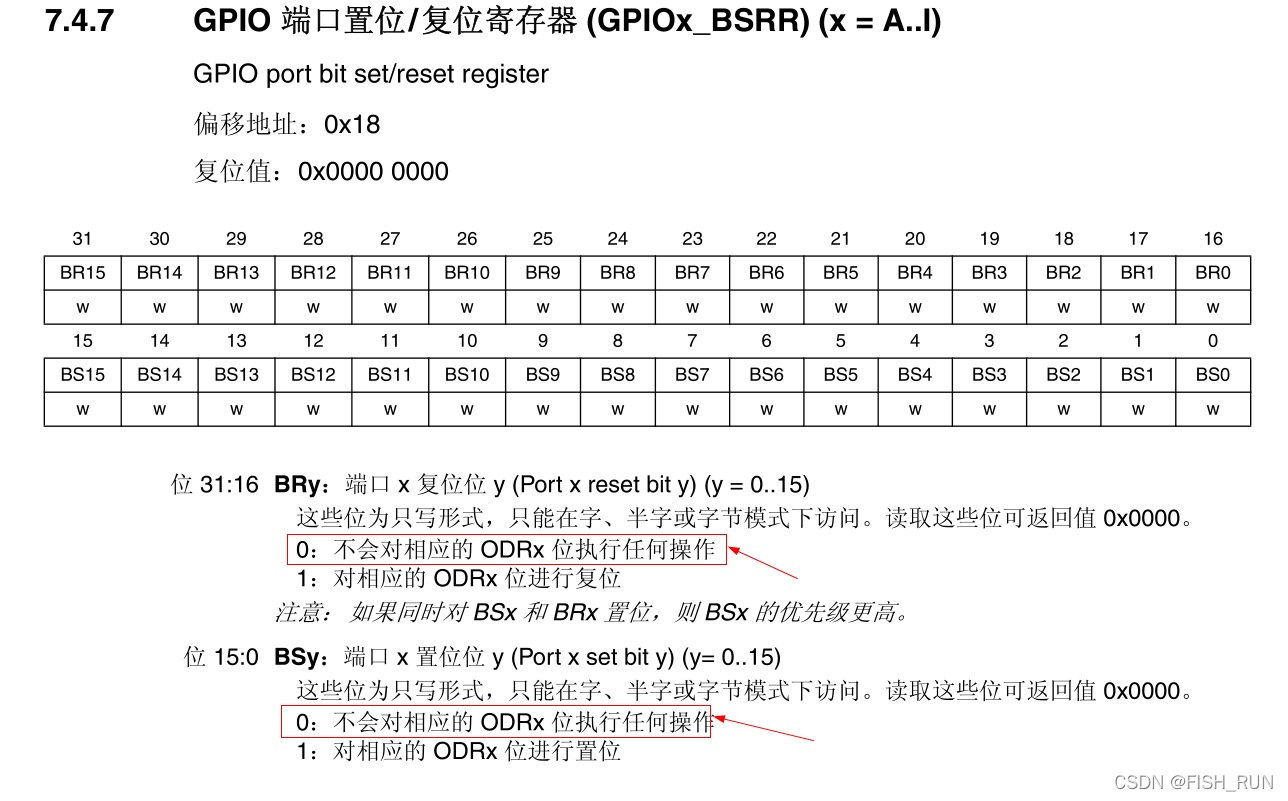

在这里插入图片描述

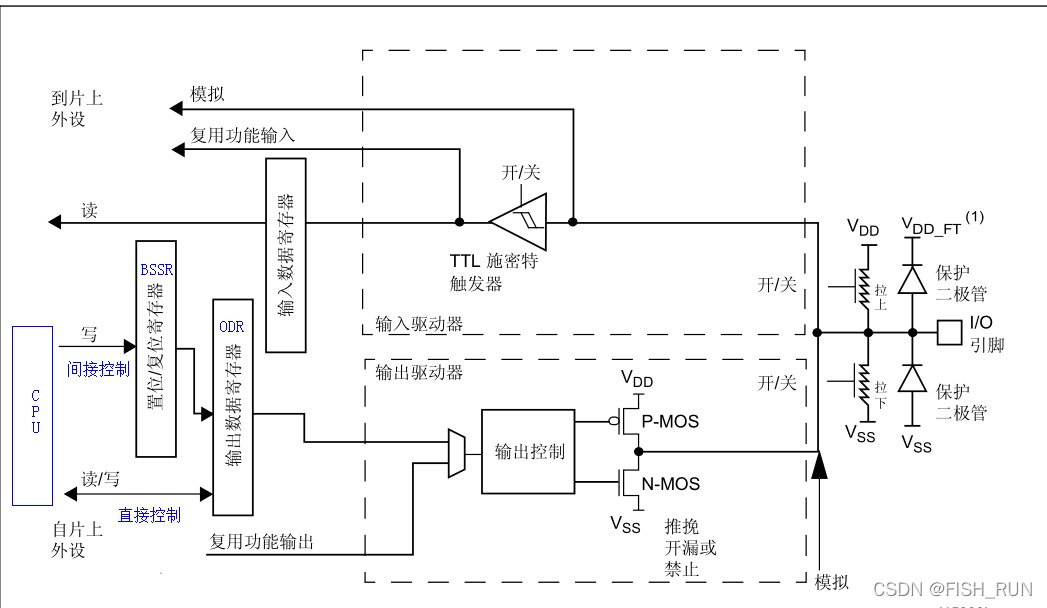

在这里插入图片描述
