VPI photonics的一些使用经验(测相位 快速搜索)持续更新

1.使用FuncSinEl模块的注意事项：

2.在VPI player（示波器）测电信号相位时候，可以使用正则表达式，快速搜索。

比如我要搜索以30开头的数据，输入：

^30

其他的正则表达式不适用，比如以30结尾【30$】，或者仅仅显示30【\b30\b】

3.可以使用TwoPortAnalyzer模块快速测相位(电谱图)。

注意！该模块可以能测得不准。具体还是看频谱图。

4.准确地通过光谱图测量相位

(1)调制完成后，在示波器player窗口，将曲线图转为文本[plot---->text]

(2)点击排序，找到功率最大的边带

(3)在相位谱搜索对应的频率（相位谱在control panel中）（ctrl+F搜索，可以使用^number搜索以number开头的数据）

(4)注意，测量的精确性和采样率相关。采样率可以调的稍微大一些。

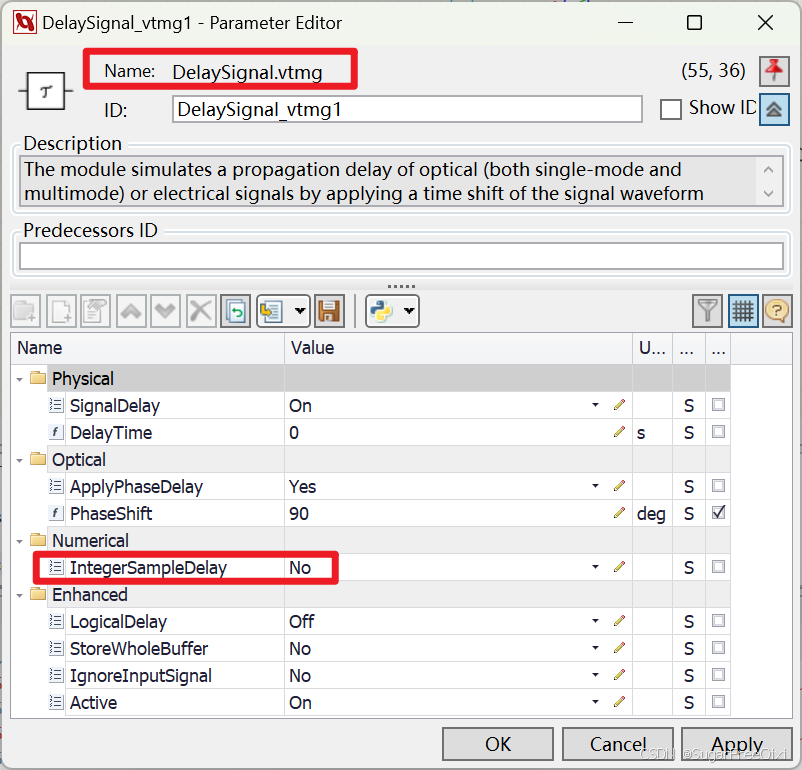

5.在使用延迟模块的时候，记得将整数采样关闭

DelaySignal模块，记得关闭【Numerical/IntegerSampleDelay】

不然延迟后，算到的相位和理论得到的不一致。
