c# cad二次开发图表绘制

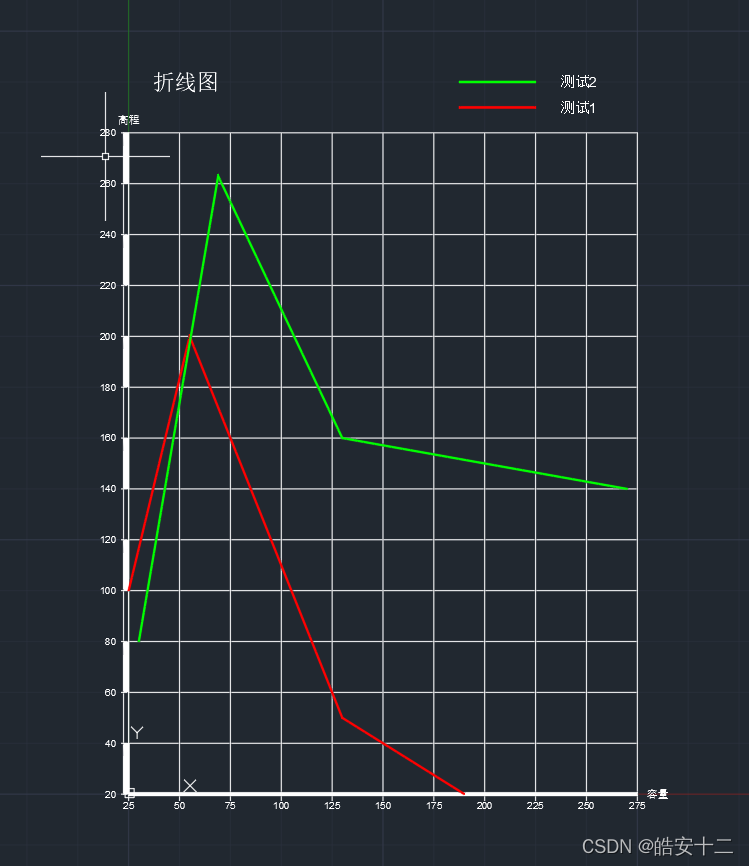

cad二次开发应该没有自带的图表功能，所以自己用polyline，hatch，line，DBText等手动绘制了一个。将方法封装，给大家提供个便利。

 使用方法 ：导入Graph.dll。同时需导入cad开发的库 accoremgd.dll, acdbmgd.dll, acmgd。下载地址：https://download.youkuaiyun.com/download/qq_40183655/70051703  自己写的东西，免费下载。

可对图形的画图步长，实际步长，高程尺，网格等进行设置。

代码示例如下：

        [CommandMethod("test")]
        public void test()
        {
            //设置曲线数据
            List<DataInfo> dataInfos = new List<DataInfo>();
            dataInfos.Add(new DataInfo(25, 100));
            dataInfos.Add(new DataInfo(55, 200));
            dataInfos.Add(new DataInfo(130, 50));
            dataInfos.Add(new DataInfo(190, 20));

            polylineParameter polylineParameter = new polylineParameter();
            polylineParameter.dataInfos = dataInfos;
            //设置曲线颜色
            polylineParameter.colorIndex = 1;
            //设置曲线名称
            polylineParameter.polylineName = "测试1";

            List<DataInfo> dataInfos2 = new List<DataInfo>();
            dataInfos2.Add(new DataInfo(30, 80));
            dataInfos2.Add(new DataInfo(69, 263));
            dataInfos2.Add(new DataInfo(130, 160));
            dataInfos2.Add(new DataInfo(270, 140));

            polylineParameter polylineParameter2 = new polylineParameter();
            polylineParameter2.dataInfos = dataInfos2;
            polylineParameter2.colorIndex = 3;
            polylineParameter2.polylineName = "测试2";


            List<polylineParameter> polylineParameters = new List<polylineParameter>();
            polylineParameters.Add(polylineParameter);
            polylineParameters.Add(polylineParameter2);
            Graph graph = new Graph(polylineParameters);
            //设置X轴实际步长
            graph.setXRealStep(25);
            //设置Y轴实际步长
            graph.setYRealStep(20);
            //设置图名
            graph.mainGraphName = "折线图";
            graph.XName = "容量";
            graph.Yname = "高程";
            //绘图（基点）
            graph.GenerateGraph(Point3d.Origin);
        }
