使用platformio开发的时候，需要选择开发板如果board里没有你需要的话，可以选择一个通用的开发板然后在platform.ini文件里配置相关的参数，但是实际使用发现flash的大小好像没办法在这里修改，所以只能自己新建一个，过程如下：
1.打开platformio的board目录

C:\Users\10035.platformio\platforms\espressif32\boards

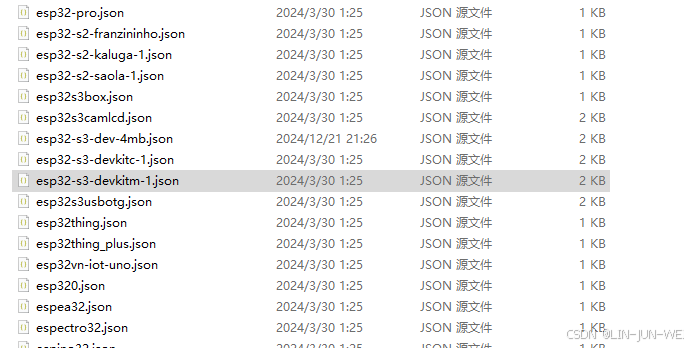

2.选取一个通用开发板的json文件，以ESP32S3为例，选择ESP32-S3-DEVKIM-1
在这里插入图片描述
3.修改配置参数

{
  "build": {
    "arduino":{
      "ldscript": "esp32s3_out.ld",
      "partitions": "default_8MB.csv"  //一般修改
    },
    "core": "esp32",
    "extra_flags": [
      "-DARDUINO_ESP32S3_DEV",
      "-DARDUINO_USB_MODE=1",
      "-DARDUINO_RUNNING_CORE=1",
      "-DARDUINO_EVENT_RUNNING_CORE=1"
    ],
    "f_cpu": "240000000L",
    "f_flash": "80000000L",
    "flash_mode": "qio",
    "hwids": [
      [
        "0x303A",
        "0x1001"
      ]
    ],
    "mcu": "esp32s3",
    "variant": "esp32s3"
  },
  "connectivity": [
    "bluetooth",
    "wifi"
  ],
  "debug": {
    "default_tool": "esp-builtin",
    "onboard_tools": [
      "esp-builtin"
    ],
    "openocd_target": "esp32s3.cfg"
  },
  "frameworks": [
    "arduino",
    "espidf"
  ],
  "name": "Espressif ESP32-S3-DevKitM-1", //一般修改
  "upload": {
    "flash_size": "8MB",        //一般修改
    "maximum_ram_size": 327680,
    "maximum_size": 8388608,    //一般修改
    "require_upload_port": true,
    "speed": 460800
  },
  "url": "https://docs.espressif.com/projects/esp-idf/en/latest/esp32s3/hw-reference/esp32s3/user-guide-devkitm-1.html",
  "vendor": "Espressif"
}
