STM32cubemx-USB虚拟串口

原创 已于 2022-05-02 15:55:28 修改 · 891 阅读 · 2 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#stm32 #单片机 #arm

于 2022-05-02 15:30:32 首次发布
本文档详细介绍了如何启用USB设备，设置其类别，并进行48MHz时钟配置。此外，还涉及堆大小调整、相关头文件的包含以及通过发送数据进行功能验证的步骤。代码示例中展示了如何持续发送数据并使用HAL_Delay函数控制发送间隔。

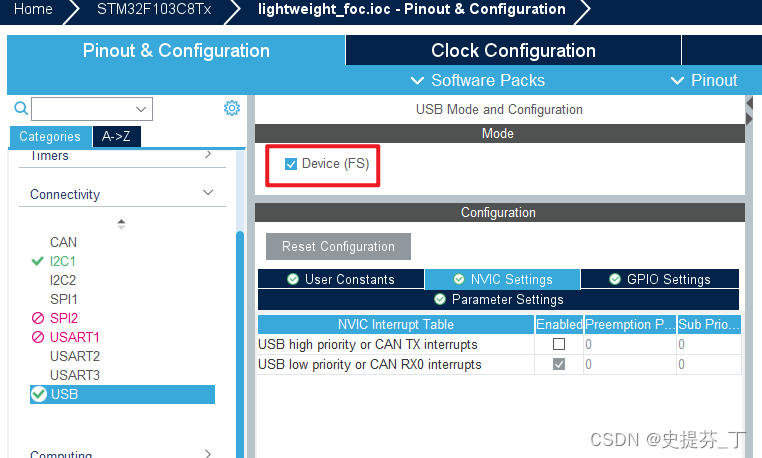

1. 使能usb设备

在这里插入图片描述

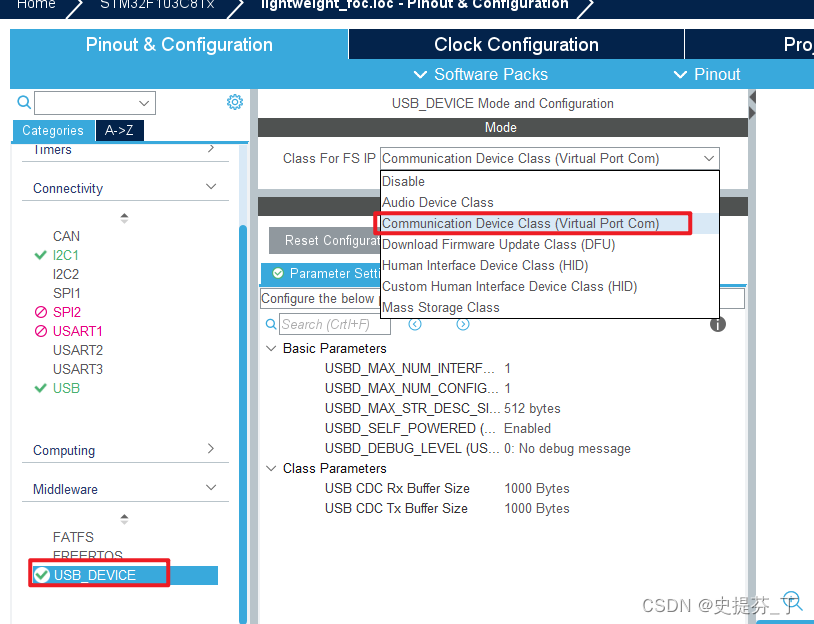

2. 设置USB设备类别

在这里插入图片描述

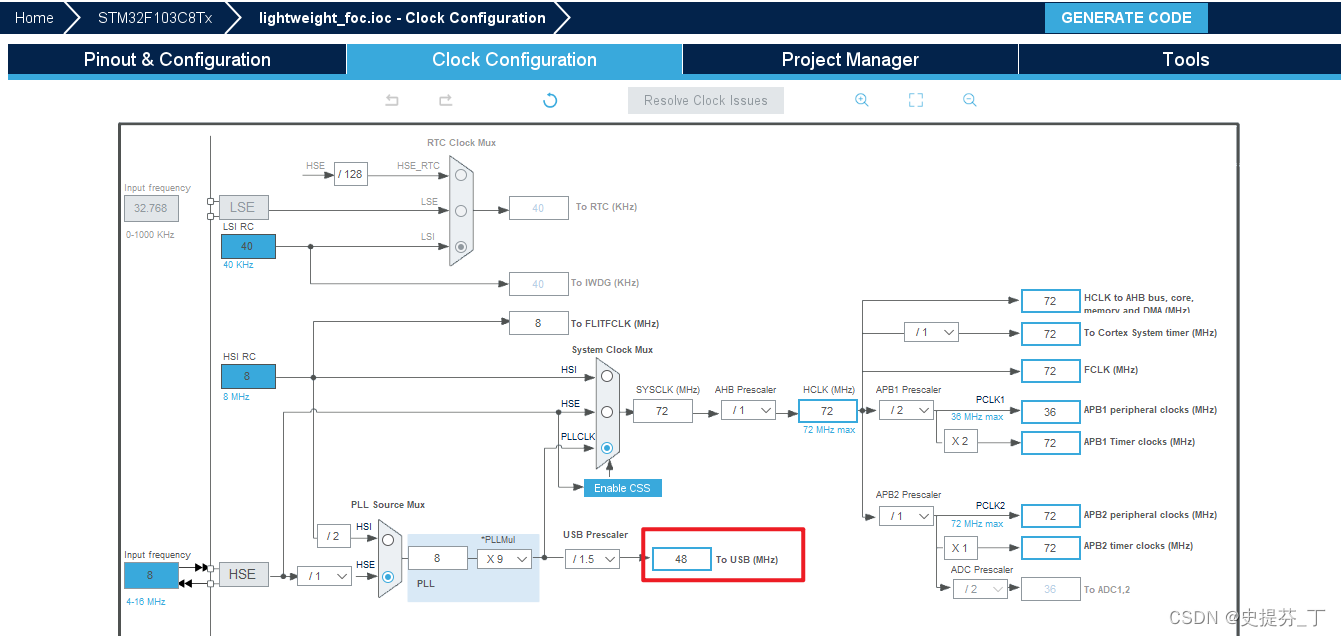

3. 时钟配置-必须48MHZ

在这里插入图片描述

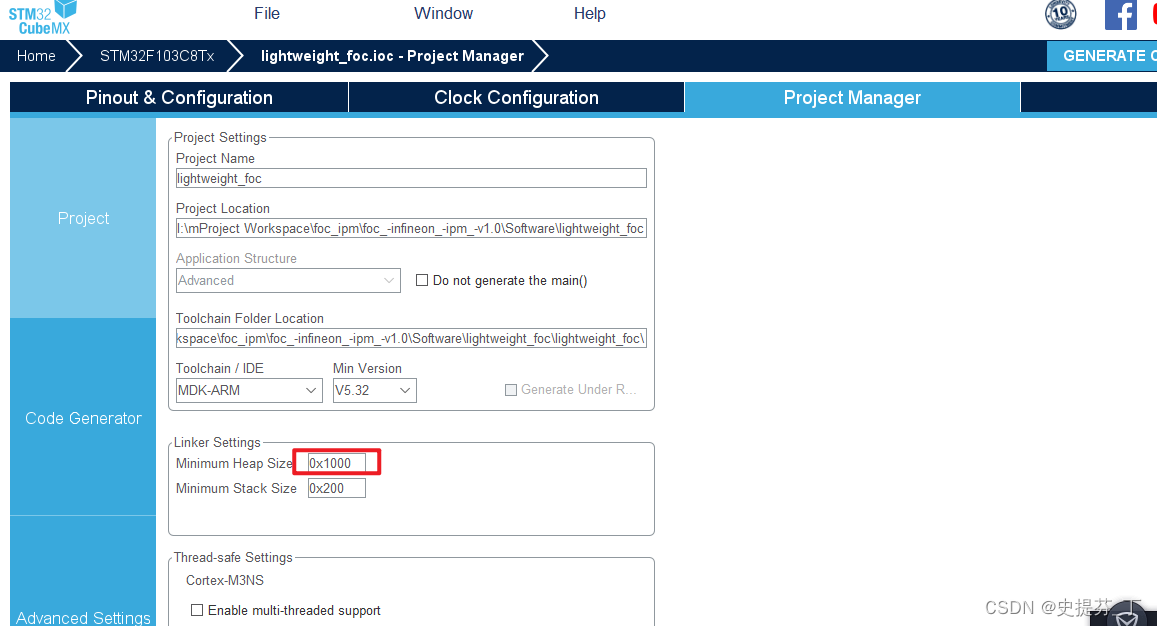

4. 设置堆大小-尽量大

在这里插入图片描述

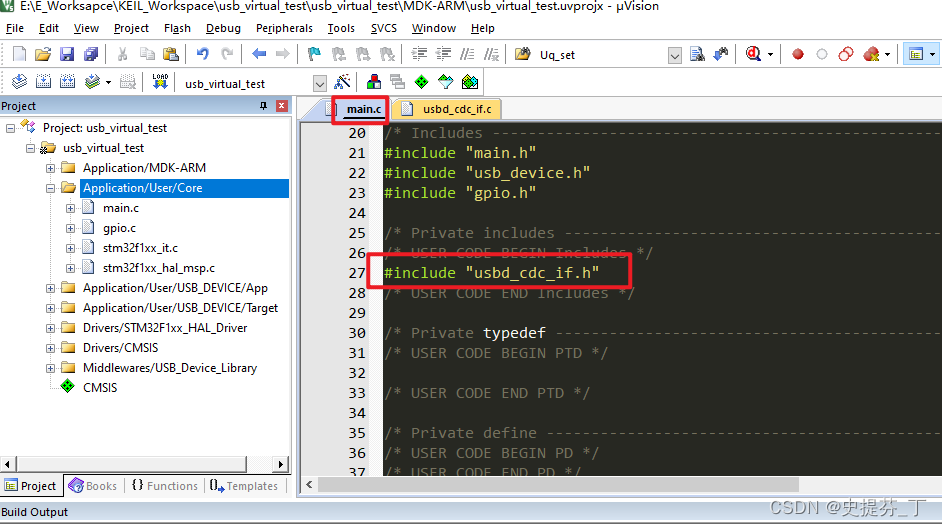

5. 包含头文件

#include “usbd_cdc_if.h”
在这里插入图片描述

6. 随便发个数据试试

	while (
