七、原理图库调用和器件摆放

原理图上放置元器件有三种方法：

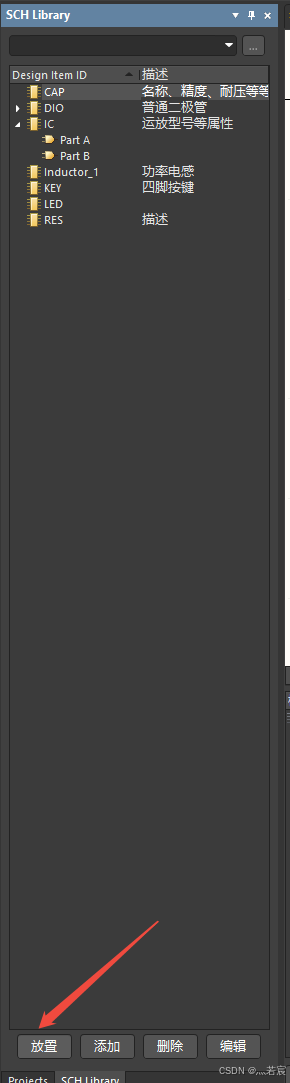

• 打开SCH Library选中某个元器件，左下角点击放置选项，可以放置在原理图上。

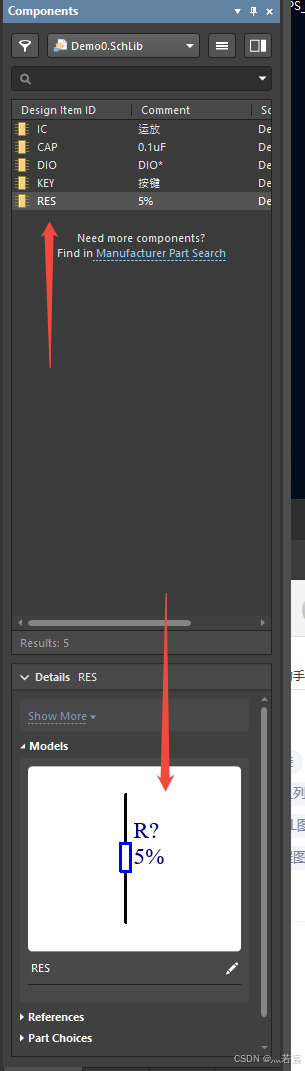

• 右下角命令Panels --> Components，这个对话框里面就是原理图库，上面是绘制的元器件图库，下方models可以查看图库。

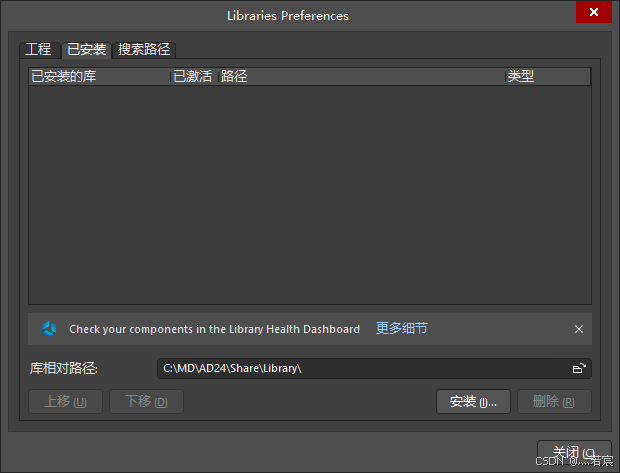

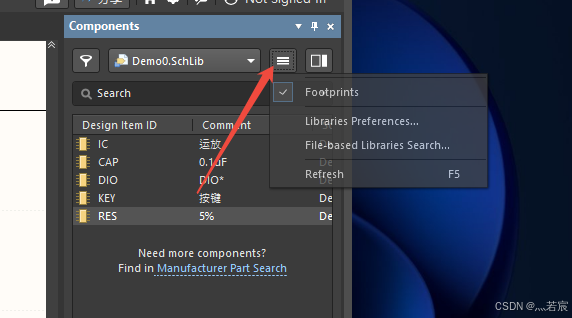

• 安装其他的原理图库。在Components选项卡中，点击图式的按钮，选择Libraries Preferences选项打开对话框，可以看到已安装的库，在下方选择其他库的路径就可以安装其他的库。

• 安装完成后，就有其他库进行选择，摆放。
