X Toolkit影像工具

最近发现一款3d影像工具，在网页版的表现很流畅，没有使用独显的情况下也非常的流畅。



X Toolkit 是一个开源工具包和框架，用于构建在浏览器中运行的医学和科学 3D 可视化，它使用 WebGL 的强大功能，只需几行代码即可提供流畅的 3D 建模、结构和材料/纹理渲染。

与其他 WebGL 框架和库不同，X 工具包是一个面向科学和医学的库，它的目标不是像 Three.js 或 WebGL 游戏引擎或库那样成为通用库。

该项目由哈佛医学院、波士顿儿童医院和 UMASS 波士顿分校赞助。

如展示：

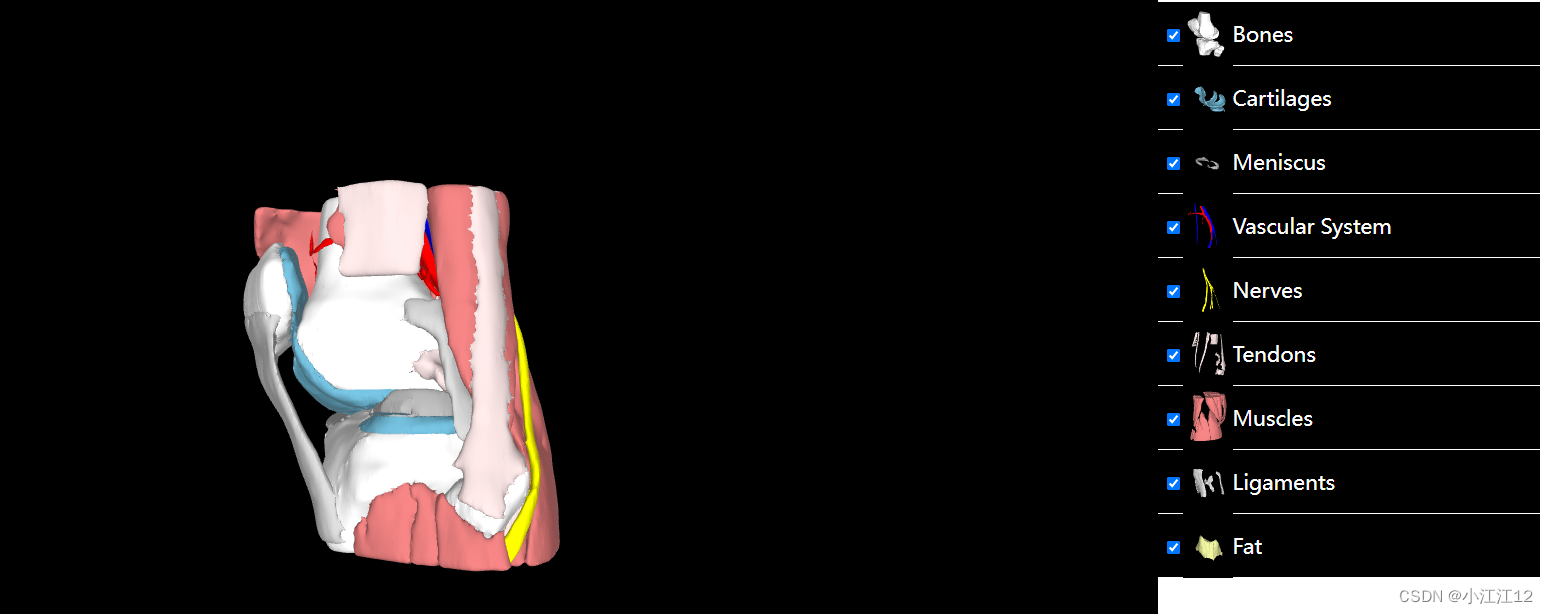

膝关节图：

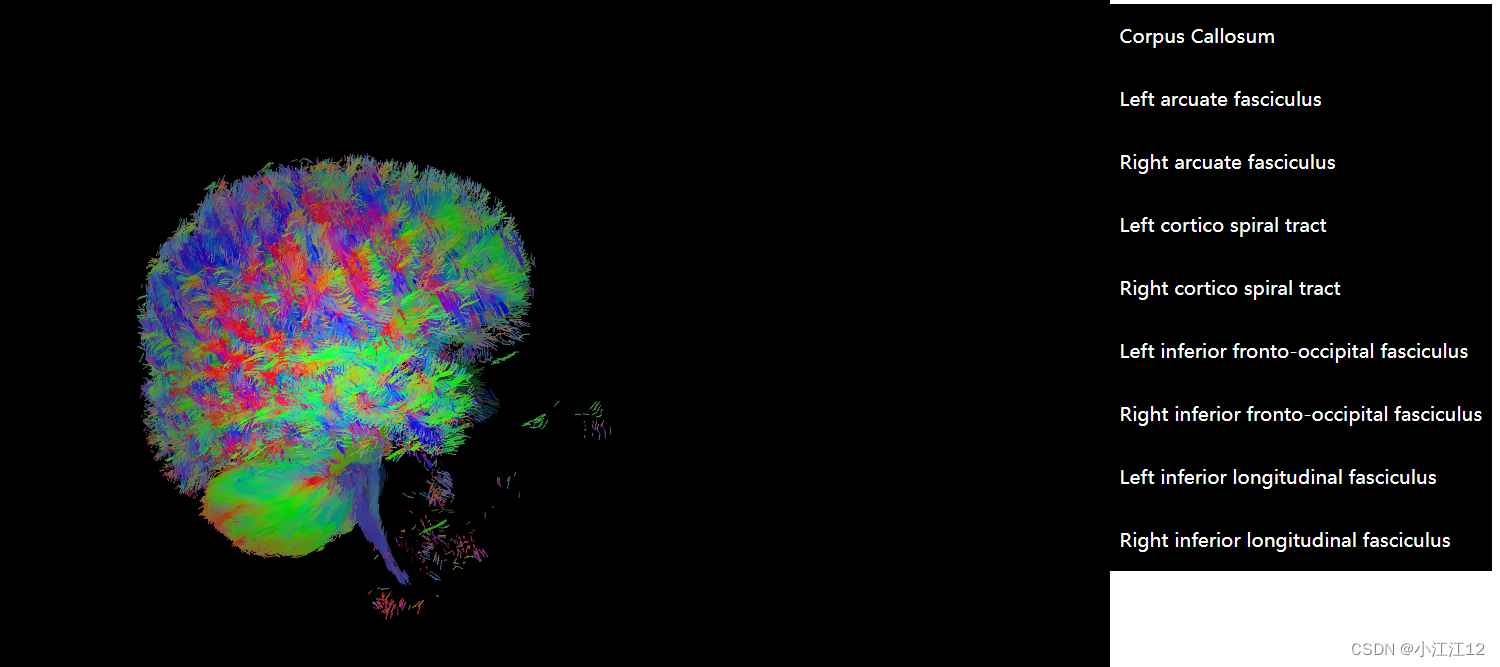

脑纤维图：

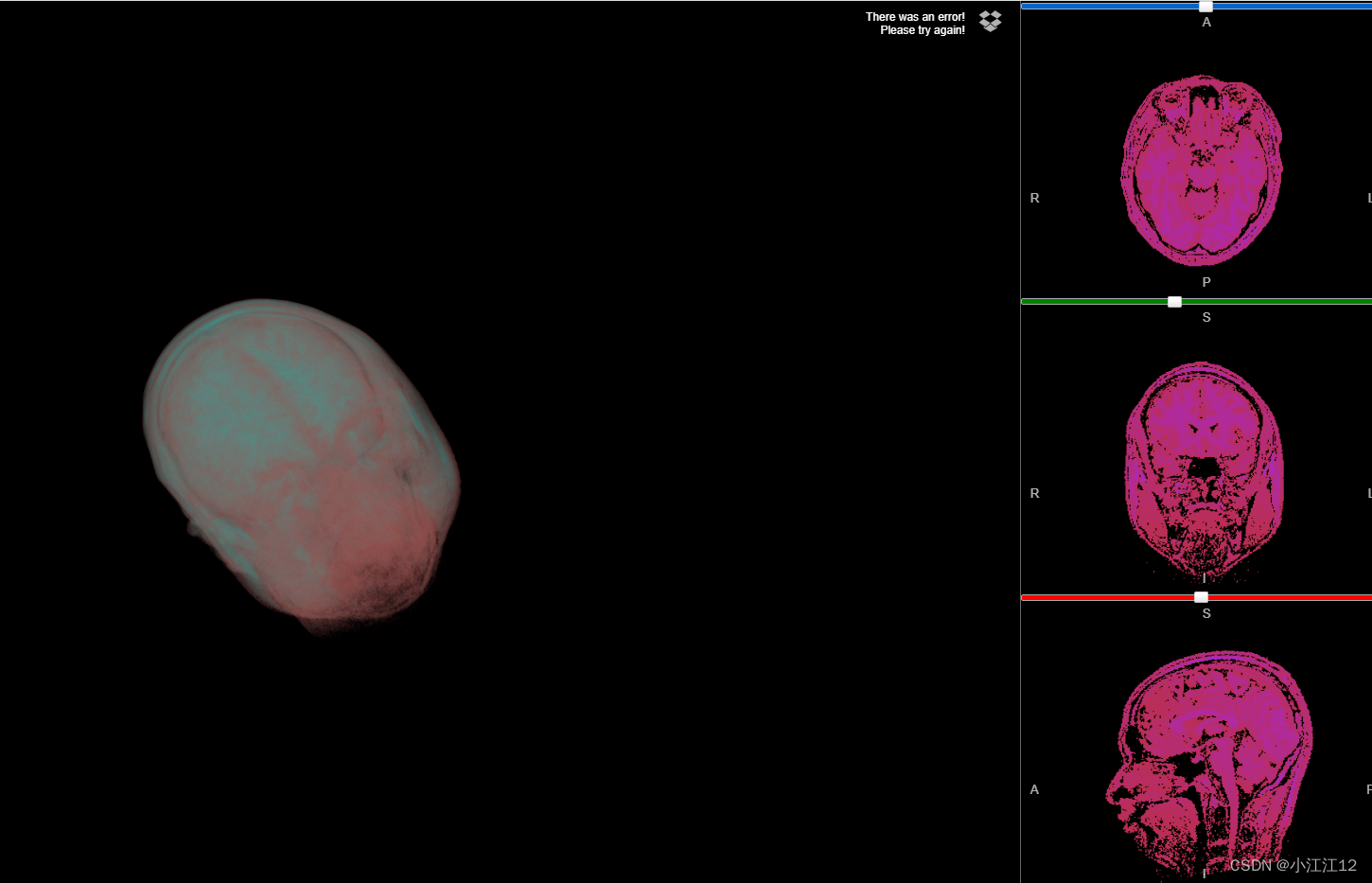

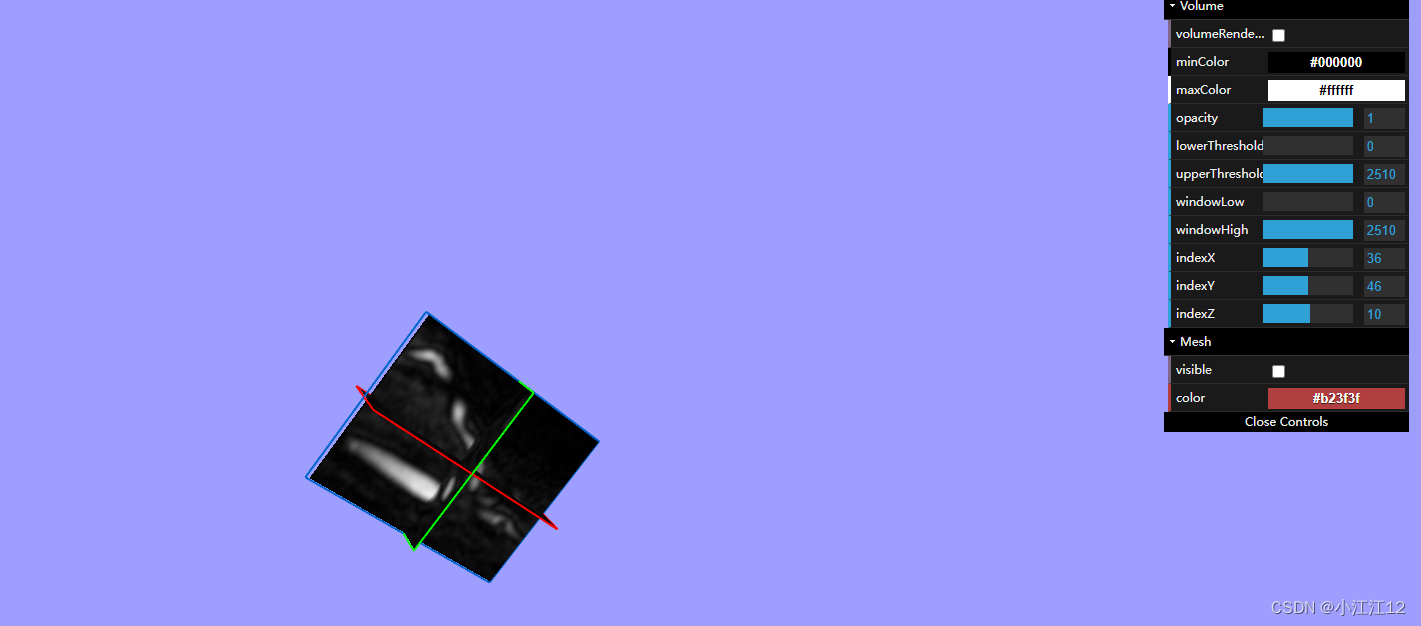

从 .VTK 文件加载 .NRRD 单文件 DICOM 卷和分段网格：

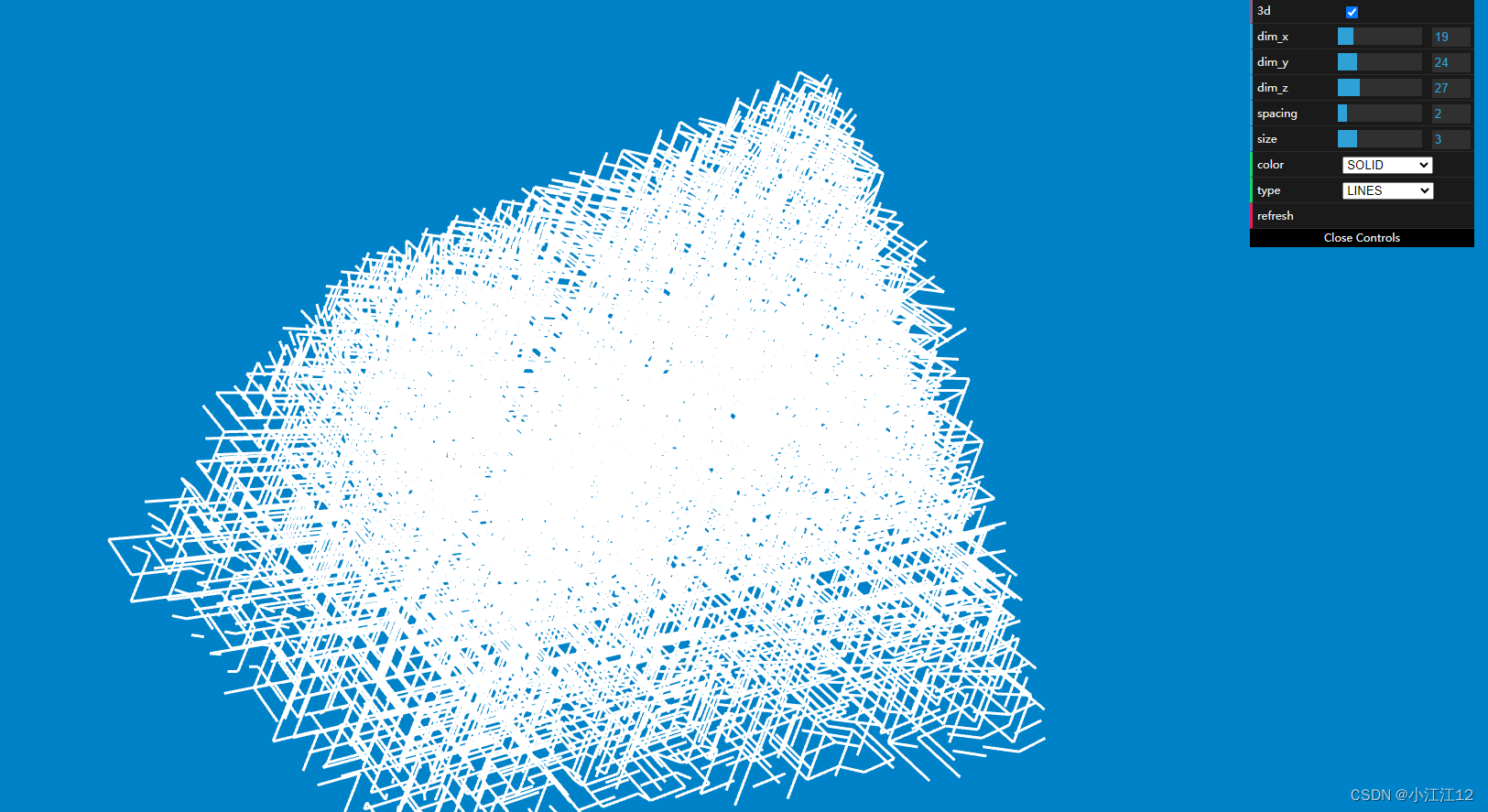

3d打印：

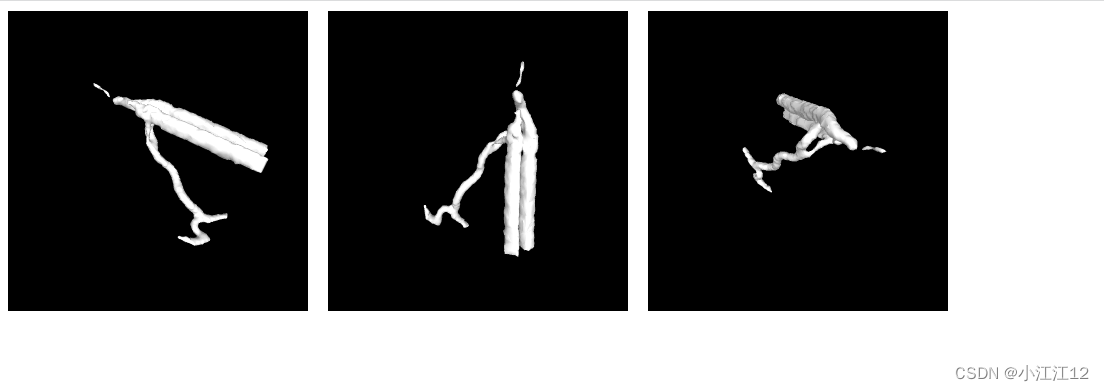

多台相机独立显示：

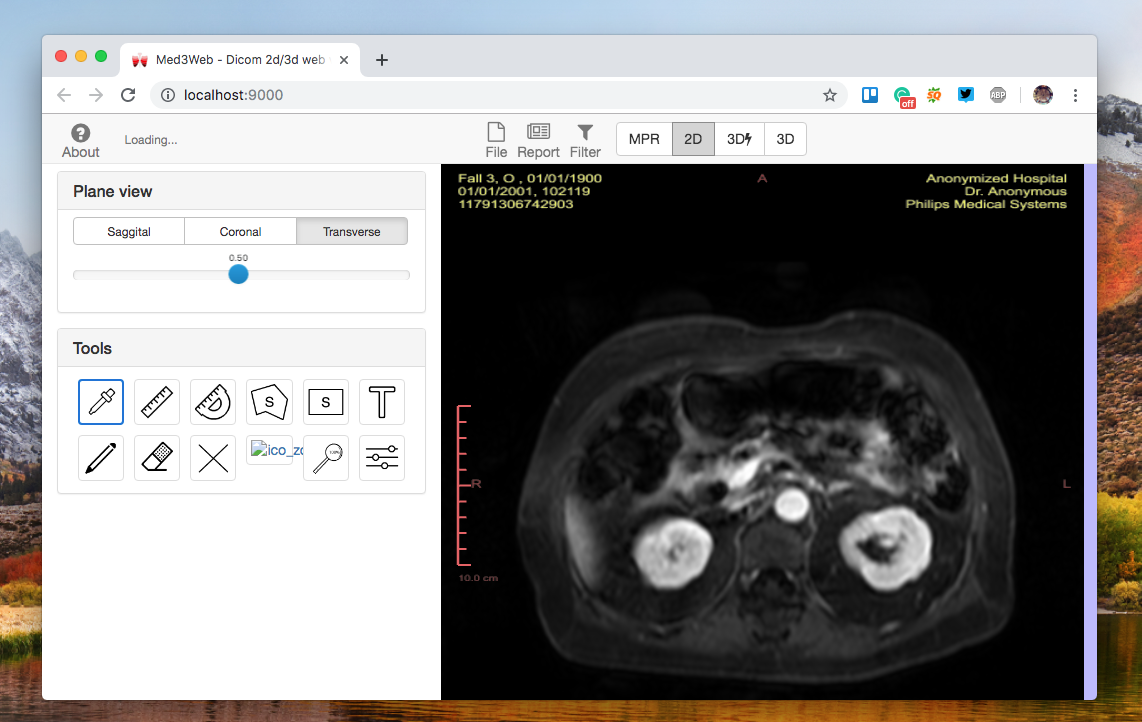

 使用 XTK（X 工具包）构建的项目，例如Med3Web，它是一款开源免费 DICOM 2D/3D 查看器，支持高级体积和表面渲染以及分段数据可视化。它使用所有已知操作系统（如 HTML5、Javascript、CSS、NodeJS/NPM）上所有现代主要 Web 浏览器兼容和支持的 Web 技术。它利用浏览器中的 WebGL 功能来渲染和显示来自 DICOM 图像的高级 3D 模型。

支持的文件格式

X Toolkit 支持许多文件格式，包括 DICOM 文件，这使得它成为构建基于 3D Web的DICOM应用程序的首选，这里列出了一些支持的文件格式：

• DICOM文件
• .DICOM、.DCM（原始和压缩）
• .MGZ
• .MGH
• .NII & .NII.GZ
• .NRRD（压缩/未压缩自动检测）
• 表面模型/网格文件
• .STL 标准曲面细分（ascii 和二进制）
• .VTK - 可视化工具包多数据（仅限 ascii）
• .OBJ - Wavefront .obj 格式
• .FSM、.INFLATED、.SMOOTHWM、.SPHERE、.PIAL、.ORIG - Freesurfer 网格
• 标量叠加文件
• .CRV - Freesurfer 曲率测量
• .LABEL - Freesurfer 标签
• 纤维束成像
• .TRK 纤维轨道的默认 TrackVis 文件格式。
• 其他文件
• .TXT
• 纹理文件：.PNG、.JPG、.JPEG、.SVG

使用下来感觉比ParaView Glance好用，使用此进行3D影像展示是较为合适的一个选择。
