自定义View完结篇--从实现QQ消息气泡去理解自定义View

彻底搞懂自定义View，看该系列就够了

---

前言

作为自定义View的完结篇，该篇自然就是结合一个经典例子来讲解，实现QQ消息的气泡控件：

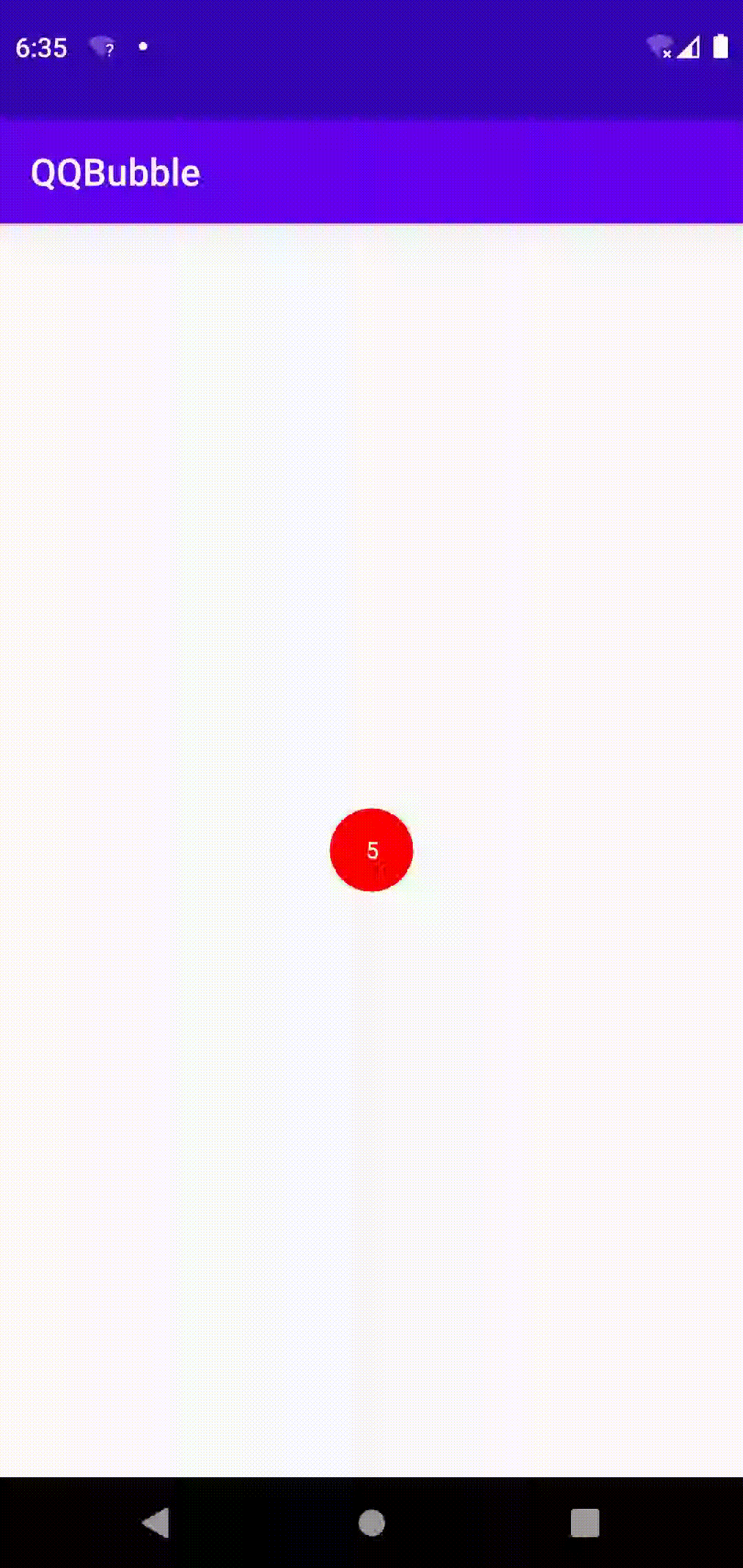

它是可以拖拽的，像这种效果：

当然，要彻底写好这个控件，还是得搞懂自定义View的相关知识点，对整个自定义View的知识体系如果觉得还是不熟，可以回顾我的这个系列：

UI绘制流程分析(后篇)–完结篇

彻底带你搞懂安卓View的事件分发机制

自定义View系列：安卓动画机制

从上到下按照顺序看就可以，能帮助大家快速掌握自定义View的窍门。接下来就直接开讲如何去自定义这个QQ消息气泡。

---

提示：以下是本篇文章正文内容

一、思路与过程

首先自定义这个控件，命名为QQBubbleView：

public class QQBubbleView extends View {
    public QQBubbleView(Context context) {
        super(context);
    }
	public QQBubbleView(Context context, @Nullable AttributeSet attrs) {
        super(context, attrs);

    }
    public QQBubbleView(Context context, @Nullable AttributeSet attrs, int defStyleAttr) {
        super(context, attrs, defStyleAttr);
    }
}

初始化方法不可少，然后就是思考要重写什么方法，从它是容器类还是非容器类控件入手，如果是容器类的话，就要考虑多一个方面，用不用重写拦截事件方法、以及布局方法等。而这里我们的控件因为是非容器类，所以肯定要重写onDraw()方法，另外也要重写onTouchEvent()方法，肯定它会拖拽，所以肯定会涉及到事件，onTouchEvent()自然要重写：

	...
	@Override
    protected void onDraw(Canvas canvas) {
    	super.onDraw(canvas);
    }

	@Override
    public boolean onTouchEvent(MotionEvent event) {
		return super.onTouchEvent(event);
	}
	...

平时玩过QQ的人都应该知道这个气泡是可以用手指一开始拖着它拉动的时候，先是会气泡相连一段距离，然后继续拉动就会气泡分离开来，如果我在气泡分离开来后，拖着它拖拽一段很小的距离（我们假设为距离a）然后松手，它会回弹到原来的位置上，相反，如果在气泡分离开来后，拖着它拖拽的这段距离已经超过a的话，那气泡会继续随着我们的手指继续移动，然后松手的话，气泡就会消散。因此有四种状态：

	/**
     * 默认为静止静态
     */
    private final int BUBBLE_DEFAUL = 0;
    /**
     * 气泡相连状态
     */
    private final int BUBBLE_CONNECT = 1;
    /**
     * 气泡分离状态
     */
    private final int BUBBLE_APART = 2;
    /**
     * 气泡消散状态
     */
    private final int BUBBLE_DISMISS = 3;

因为气泡里有数字，所以需要画笔，接下来就是初始化画笔：

public class QQBubbleView extends View {
    ...
	public QQBubbleView(Context context, @Nullable AttributeSet attrs) {
        super(context, attrs);
        init(context, attrs);
    }
    public QQBubbleView(Context context, @Nullable AttributeSet attrs, int defStyleAttr) {
        super(context, attrs, defStyleAttr);
    }
    private void init(Context context, @Nullable AttributeSet attrs) {
  		//中间文字画笔
        mTextPaint = new Paint(Paint.ANTI_ALIAS_FLAG);
        mTextPaint.setColor(Color.WHITE);
        mTextPaint.setTextSize(mTextSize);
        mTextPaint.setColor(mTextColor);
    }
    ...
}

画笔设置抗锯齿效果，这样画出来效果平滑，没有锯齿。然后为这个控件自定义一些属性：

<?xml version="1.0" encoding="utf-8"?>
<resources>
    <declare-styleable name="QQBubbleView">

        <attr name="bubble_text" format="string"/>
        <attr name="bubble_textSize" format="dimension"/>
        <attr name="bubble_textColor" format="color"/>
        <attr name="bubble_radius" format="dimension"/>
        <attr name="bubble_color" format="color"/>

    </declare-styleable>
</resources>

气泡颜色、气泡内文字内容、字体大小、颜色以及气泡半径大小等这些都要定义。然后就是获取我们在xml文件上设置的自定义属性值：

...
private void init(Context context, @Nullable AttributeSet attrs) {
        TypedArray array = context.obtainStyledAttributes(attrs, R.styleable.QQBubbleView);

        mBubbleRadius = array.getDimension(R.styleable.QQBubbleView_bubble_radius, mBubbleRadius);
        mBubbleColor = array.getColor(R.styleable.QQBubbleView_bubble_color, Color.RED);
        mTextStr = array.getString(R.styleable.QQBubbleView_bubble_text);
        mTextSize = array.getDimension(R.styleable.QQBubbleView_bubble_textSize, mTextSize);
        mTextColor = array.getColor(R.styleable.QQBubbleView_bubble_textColor, Color.WHITE);
        array.recycle();
        //中间文字画笔
        mTextPaint = new Paint(Paint.ANTI_ALIAS_FLAG);
        mTextPaint.setColor(Color.WHITE);
        mTextPaint.setTextSize(mTextSize);
        mTextPaint.setColor(mTextColor);
        ...
 }
...

接下来就是onDraw()方法里的逻辑，记住一点，就是当重写onDraw方法时，一定要分清楚组件的状态，不同的状态应该怎么绘制，这是很关键的。而onTouchEvent()方法则（通过事件）去改变状态的。

回到我们这个组件中，分这几种情况来绘制：
1）静止状态：就是不触摸气泡，也就是一开始默认的静止状态，气泡不动
2）运动状态：气泡相连
3）爆炸状态：气泡消散

...
	@Override
    protected void onDraw(Canvas canvas) {
    	super.onDraw(canvas);
    	if (mBubbleState != BUBBLE_DISMISS) {
			//不是消失状态，也就是静止状态
		}

		if (mBubbleState == BUBBLE_CONNECT) {
			//拖拽时状态，气泡相连
		}

		if (mBubbleState == BUBBLE_APART) {
			//气泡发生爆炸，消散
		}
    }
...

每种状态负责各自的绘制逻辑，而状态的改变则由onTouchEvent()方法来负责。首先来绘制静止状态的气泡，不过这样就要获取气泡的宽高值，要记住一点是，凡是要获取宽高，就肯定是要先测量后才能获取到，而在这里，因为我们的组件不是容器类，而用onSizeChange()方法获取会更好，该方法是能在父容器的尺寸发生变化时触发的，也就是当我们的气泡所在的父容器即使发生了尺寸变化，它也会随着父容器变化而去测量自己的宽高，因为这样会比用onMearsure()方法更好。

...
    @Override
    protected void onSizeChanged(int w, int h, int ow, int oh) {
        super.onSizeChanged(w, h, ow, oh);
        if(mBubbleMoveCenter == null){
            mBubbleMoveCenter = new PointF(w / 2, h / 2);
        }else {
            mBubbleMoveCenter.set(w / 2, h / 2);
        }
    }
...

得到静止时这个气泡的圆心之后，开始画这个气泡圆：

...
	@Override
    protected void onDraw(Canvas canvas) {
    	super.onDraw(canvas);
    	if (mBubbleState != BUBBLE_DISMISS) {
			//不是消失状态，也就是静止状态
			canvas.drawCircle(mBubbleMoveCenter.x,mBubbleMoveCenter.y,mBubbleRadius,mBubblePaint);
		}

		if (mBubbleState == BUBBLE_CONNECT) {
			//拖拽时状态，气泡相连
		}

		if (mBubbleState == BUBBLE_APART) {
			//气泡发生爆炸，消散
		}
    }
...

气泡画完后，就可以画文字，画文字是需要一个绘制区域的：

...
private void init(Context context, @Nullable AttributeSet attrs) {
       ...
        //中间文字画笔
        mTextPaint = new Paint(Paint.ANTI_ALIAS_FLAG);
        mTextPaint.setColor(Color.WHITE);
        mTextPaint.setTextSize(mTextSize);
        mTextPaint.setColor(mTextColor);
        ...
        mTextRect = new Rect();//文字绘制区域
 }
...

然后为画笔来获取这个文字的Bound，最后来写文字：

...
    	if (mBubbleState != BUBBLE_DISMISS) {
			//不是消失状态，也就是静止状态
			canvas.drawCircle(mBubbleMoveCenter.x,mBubbleMoveCenter.y,mBubbleRadius,mBubblePaint);
			mTextPaint.getTextBounds(mTextStr, 0, mTextStr.length(), mTextRect);
			canvas.drawText(mTextStr,
				mBubbleMoveCenter.x,
				mBubbleMoveCenter.y,
				mTextPaint);
		}
...

运行代码后，会发现文字会处在右上位置，因为getTextBounds返回的文字边框是从右上角开始画起的：

所以我们自然要把这个四方框往x左边减，往y下加：

canvas.drawText(mTextStr,
				mBubbleMoveCenter.x - mTextRect.width()/2,
				mBubbleMoveCenter.y + mTextRect.height()/2,
				mTextPaint);

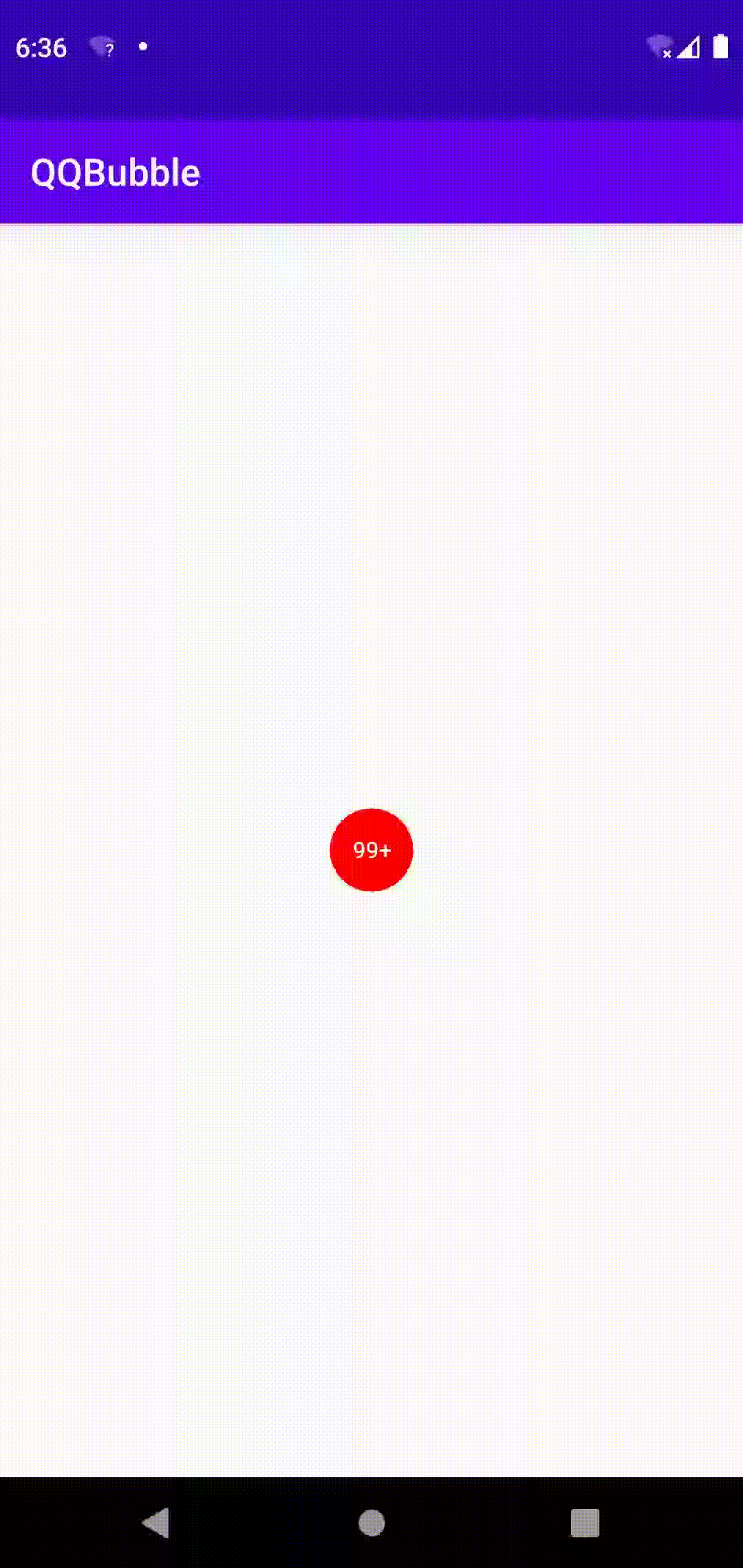

这样文字就正常居中了：

第一种状态静止状态就这样搞定，接下来就是第二种运动状态气泡相连，首先还是要先绘制一个不动的圆(左边那个圆)：

...
		if (mBubbleState == BUBBLE_CONNECT) {
			//拖拽时状态，气泡相连
			canvas.drawCircle(mBubbleNoCenter.x,mBubbleNoCenter.y,mBubbleNoRadius,mBubblePaint);
		}
...

再来看一下这个气泡相连的效果：

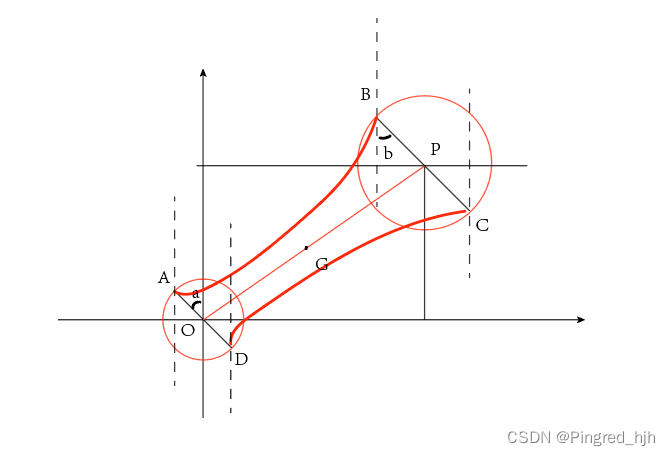

它其实是两条贝塞尔曲线和两个圆组成，再来细分一下：

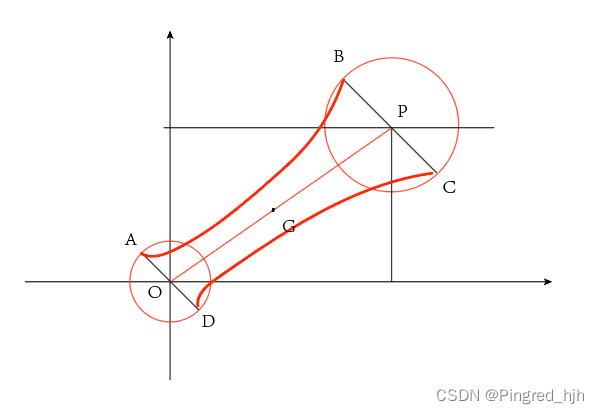

所以就是画三个区域，一个是小圆，一个是大圆，另一个是中间贝塞尔曲线组成的不规则区域（填充红色进去）。这样把它标上的点就是我们要找的点，然后用三角函数可以求出这个区域的每条边的值，而如果直接找切点当然会更好，但从该例子上去会比较难，涉及到更多数学知识，没必要，因为只要都填充同一种颜色进去，切面那里的空缺部分也变成红色，这样也能达到完全平滑的视觉效果。

以A点为例，怎样求它的x坐标和y坐标，它的纵坐标y等于小圆半径乘以cos，而x坐标等于负的小圆半径乘以sin，这是三角函数的知识，希望大家没忘。那它的cos值怎么获得，又是几何的知识，角a是等于角b的，所以求出角b的cos就等于求出角a的cos，思路分析完之后，就来写代码。

所以关键在于大圆的x坐标和y坐标，它其实是我们手指拖动的圆，因此要从onTouchEvent()方法中获取这个手指事件的坐标：

...
    @Override
    public boolean onTouchEvent(MotionEvent event) {
		switch (event.getAction()) {
            case MotionEvent.ACTION_DOWN: {
            	//手指按下
            }

			case MotionEvent.ACTION_MOVE: {
				//手指移动
				//记录事件坐标
				mBubbleMoveCenter.x = event.getX();
                mBubbleMoveCenter.y = event.getY();
			}

			case MotionEvent.ACTION_UP: {
				//手指抬起
			}
        }
	}
...

小圆的坐标也要有，它在onSizeChange()方法里初始化，原因跟上面一样说过，不作复述了：

...
    @Override
    protected void onSizeChanged(int w, int h, int ow, int oh) {
        super.onSizeChanged(w, h, ow, oh);
        if(mBubbleMoveCenter == null){
            mBubbleMoveCenter = new PointF(w / 2, h / 2);
        }else {
            mBubbleMoveCenter.set(w / 2, h / 2);
        }

        if(mBubStillCenter == null){
            mBubbleNoCenter = new PointF(w / 2,h / 2);
        }else{
            mBubbleNoCenter.set(w / 2,h / 2);
        }
    }
...

有了P点的x和y值后，通过勾股定理(系统都有API直接调用便可)求出两圆心组成的三角形斜边值OP：

...
    @Override
    public boolean onTouchEvent(MotionEvent event) {
		switch (event.getAction()) {
            case MotionEvent.ACTION_DOWN: {
            	//手指按下
            }

			case MotionEvent.ACTION_MOVE: {
				//手指移动
				//记录事件坐标
				mBubbleMoveCenter.x = event.getX();
                mBubbleMoveCenter.y = event.getY();
                //OP
                mDistance = (float) Math.hypot(event.getX() - mBubbleNoCenter.x,
                        event.getY() - mBubbleNoCenter.y);
			}

			case MotionEvent.ACTION_UP: {
				//手指抬起
			}
        }
	}
...

因为你是拖动着大圆在移动，事件会变，圆心自然也是在变，因此在move方法里去获取。知道了斜边之后，那角b这个角的cos和sin又怎么求呢，其实根据几何知识可以知道角b是等于角d的：

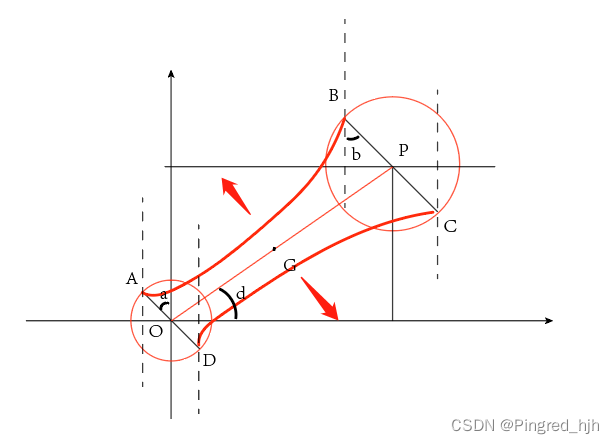

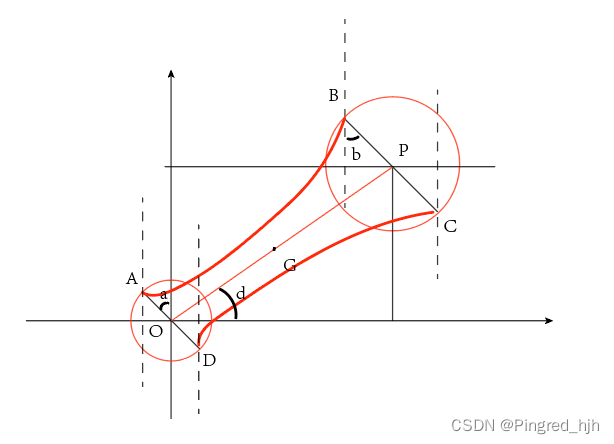

所以转而求角d，角d的cos等于OE距离除以斜边，而sin等于PE距离除以斜边，而OE距离就是大圆圆心的x坐标值，而PE的距离则是大圆圆心的y坐标值，因此：

...
		if (mBubbleState == BUBBLE_CONNECT) {
			//拖拽时状态，气泡相连
			canvas.drawCircle(mBubbleNoCenter.x,mBubbleNoCenter.y,mBubbleNoRadius,mBubblePaint);

			//cos
            float cosTana = (mBubbleMoveCenter.x - mBubbleNoCenter.x) / mDistance;
			//sin
            float sinTana = (mBubbleMoveCenter.y - mBubbleNoCenter.y) / mDistance;
		}
...

求到了角b的cos和sin，那根据上文我们分析，角a的cos和sin也就是这个cos和sin，那A点的x坐标值和y坐标值也就能求出来了：

...
		if (mBubbleState == BUBBLE_CONNECT) {
			//拖拽时状态，气泡相连
			canvas.drawCircle(mBubbleNoCenter.x,mBubbleNoCenter.y,mBubbleNoRadius,mBubblePaint);

			//cos
            float cosTana = (mBubbleMoveCenter.x - mBubbleNoCenter.x) / mDistance;
			//sin
            float sinTana = (mBubbleMoveCenter.y - mBubbleNoCenter.y) / mDistance;
            //A
            float mAStartX = mBubbleNoCenter.x - mBubbleNoRadius * sinTana;
            float mAStartY = mBubbleNoCenter.y + mBubbleNoRadius * cosTana;
		}
...

那接下来B点的x坐标值和y坐标值也很好求，因为它的角跟角a相等，所以cos和sin也就是角a的，大圆的x坐标值和y坐标值也知道，但这里要注意的是，从图中可以看出，AD的距离跟BC的距离不一样，因为AD的距离是固定不变的，而BC的距离是随着我们的拖拽越远，就越变长，所以是动态的，不是固定的，因此BC的距离可以在onTouchEvent()方法里处理：

...
    @Override
    public boolean onTouchEvent(MotionEvent event) {
		switch (event.getAction()) {
			...
			case MotionEvent.ACTION_MOVE: {
				//手指移动
				//记录事件坐标
				mBubbleMoveCenter.x = event.getX();
                mBubbleMoveCenter.y = event.getY();
                //OP
                mDistance = (float) Math.hypot(event.getX() - mBubbleNoCenter.x,
                        event.getY() - mBubbleNoCenter.y);
                mBubbleMoveRadius =  mDistance * 0.5;//根据实际情况来设置
			}

			...
        }
	}
...

这样再去求B点：

...
		if (mBubbleState == BUBBLE_CONNECT) {
			//拖拽时状态，气泡相连
			canvas.drawCircle(mBubbleNoCenter.x,mBubbleNoCenter.y,mBubbleNoRadius,mBubblePaint);

			//cos
            float cosTana = (mBubbleMoveCenter.x - mBubbleNoCenter.x) / mDistance;
			//sin
            float sinTana = (mBubbleMoveCenter.y - mBubbleNoCenter.y) / mDistance;
            //A
            float mAStartX = mBubbleNoCenter.x - mBubbleNoRadius * sinTana;
            float mAStartY = mBubbleNoCenter.y + mBubbleNoRadius * cosTana;
            //B
            float mBEndX = mBubbleMoveCenter.x - mBubbleRadius * sinTana;
            float mBEndY = mBubbleMoveCenter.y + mBubbleMoveRadius * cosTana;
		}
...

剩下的C点则就是利用角b的cos和sin去跟大圆的半径去作三角函数运算，同样也是要注意大圆是动态变大，直径要算上变动时的距离：

 	//C
    float mCStartX = mBubbleMoveCenter.x + mBubbleMoveRadius * sinTana;
    float mCStartY = mBubbleMoveCenter.y - mBubbleMoveRadius * cosTana;

D点也是同样的原理，这里就不作复述了：

	//D
	float mDEndX = mBubbleNoCenter.x + mBubbleNoRadius * sinTana;
    float mDEndY = mBubbleNoCenter.y - mBubbleNoRadius * cosTana;

G点则更加好求：

	//G
	int mGCenterX = (int) ((mBubbleNoCenter.x + mBubbleMoveCenter.x) / 2);
    int mGCenterY = (int) ((mBubbleNoCenter.y + mBubbleMoveCenter.y) / 2);

得到这些点的x坐标和y坐标之后，就可以把它们连起来，画成中间那块不规则区域，先来初始化path对象：

...
		//文字画笔
        mTextPaint = new Paint(Paint.ANTI_ALIAS_FLAG);
        mTextPaint.setColor(Color.WHITE);
        mTextPaint.setTextSize(mTextSize);
        mTextPaint.setColor(mTextColor);
        ...
        mBeiPath= new Path();
...

贝塞尔曲线

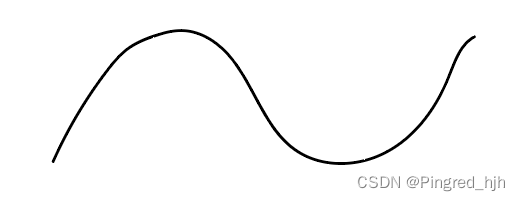

在此之前要讲一下贝塞尔曲线，因为点A跟点B要用贝塞尔曲线连着，点C和点D也是要用贝塞尔曲线相连。贝塞尔曲线是一条根据四个位置任意的点坐标绘制的光滑曲线。贝塞尔曲线是分阶的，如果是2阶的，那么就有三个点，一个是初始点，一个是终结点，另一个是控制点；如果是3阶的，则四个点，以此类推，所以2阶是这样子的：

3阶的话则是四个点，初始点、终结点和两个控制点：

控制点不在线上，而是用来牵引来改变线的形状。我们的气泡很明显上半部那条曲线只有一个控制点，下面那条曲线也只有一个控制点，所以都是二阶的：

所以G点就是它们的控制点。接下来开始画这个区域：

...
		if (mBubbleState == BUBBLE_CONNECT) {
			//拖拽时状态，气泡相连
			...

			//G
			int mGCenterX = (int) ((mBubbleNoCenter.x + mBubbleMoveCenter.x) / 2);
    		int mGCenterY = (int) ((mBubbleNoCenter.y + mBubbleMoveCenter.y) / 2);
    		mBeiPath.reset();
    		//A点为开始点
    		mBeiPath.moveTo(mAStartX, mAStartY);
		}
...

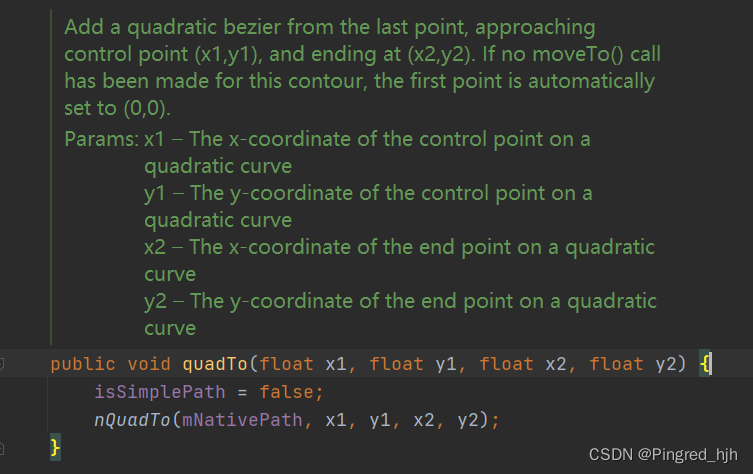

先调用moveTo()方法移动到A点，以它作为起始点，然后使用quadTo()方法来画贝塞尔曲线，先来看该方法的源码：

注释已经说的很清楚，x1和y1是控制点的x、y坐标值，而x2和y2则是终点的x、y坐标值，因此我们以G点为控制点，B点为终点进行调用：

...
    		mBeiPath.reset();
    		//A点为开始点
    		mBeiPath.moveTo(mAStartX, mAStartY);
    		//控制点为G点，终点为B点
    		mBeiPath.quadTo(mGCenterX, mGCenterY, mBEndX, mBEndY);
...

这样上半部分的贝塞尔曲线就画好了，接下来就是要沿着BC方向来画直线，从B点画到C点，调用lineTo()来画：

...
    		mBeiPath.reset();
    		//A点为开始点
    		mBeiPath.moveTo(mAStartX, mAStartY);
    		//控制点为G点，终点为B点
    		mBeiPath.quadTo(mGCenterX, mGCenterY, mBEndX, mBEndY);
    		//画到C点
    		mBeiPath.lineTo(mCStartX, mCStartY);
...

然后又是画CD的贝塞尔曲线，控制点是G，终点是D：

...
    		mBeiPath.reset();
    		//A点为开始点
    		mBeiPath.moveTo(mAStartX, mAStartY);
    		//控制点为G点，终点为B点
    		mBeiPath.quadTo(mGCenterX, mGCenterY, mBEndX, mBEndY);
    		//画到C点
    		mBeiPath.lineTo(mCStartX, mCStartY);
    		//控制点为G点，终点为D点
    		mBeiPath.quadTo(mGCenterX, mGCenterY,mDEndX, mDEndY);
...

然后把这条路径闭合，然后调用drwaPath()方法，就可以完成这个不规则图形的绘制：

...
    		mBeiPath.reset();
    		//A点为开始点
    		mBeiPath.moveTo(mAStartX, mAStartY);
    		//控制点为G点，终点为B点
    		mBeiPath.quadTo(mGCenterX, mGCenterY, mBEndX, mBEndY);
    		//画到C点
    		mBeiPath.lineTo(mCStartX, mCStartY);
    		//控制点为G点，终点为D点
    		mBeiPath.quadTo(mGCenterX, mGCenterY,mDEndX, mDEndY);
    		mBeiPath.close();
    		canvas.drawPath(mBeiPath, mBubblePaint);
...

接下来就是气泡消失状态的逻辑，当手指离开的时候，分两种情况，一种是此时滑过的距离超过某个值（max）则气泡消失，另一种情况则是当滑过的距离不超过这个max值则回弹到原来的位置。因此手指移动时要记录手指滑动距离，然后定义的这个max的值(可以根据实际情况来自己决定)：

...
        //文字画笔
        mTextPaint = new Paint(Paint.ANTI_ALIAS_FLAG);
        mTextPaint.setColor(Color.WHITE);
        mTextPaint.setTextSize(mTextSize);
        mTextPaint.setColor(mTextColor);
       	...
        mMaxDistance = 6 * mBubbleRadius;//根据实际情况来设定

移动的时候就进行判断：

			case MotionEvent.ACTION_MOVE: {
                mBubbleMoveCenter.x = event.getX();
                mBubbleMoveCenter.y = event.getY();

                mDistance = (float) Math.hypot(event.getX() - mBubbleNoCenter.x,
                        event.getY() - mBubbleNoCenter.y);
                if (mBubbleState == BUBBLE_CONNECT) {
                    if (mDistance > mMaxDistance) {
                        mBubbleState = BUBBLE_APART;
                    } else {
                        mBubbleNoRadius = mBubbleRadius - mDistance / 6;//根据实际需求设定
                    }

                }
                break;
            }

当移动距离超过这个最大值，状态就变成消失状态，不超过的话，则要回弹回去，也就是让小圆的半径逐渐减少，因为移动的过程中，除了大圆的半径变大之外，小圆也在变小：

变小多少，根据实际来自行决定。

然后回到手指抬起的逻辑：

		case MotionEvent.ACTION_UP: {

                if (mBubbleState == BUBBLE_CONNECT) {
					//没有超出最大距离
                    //回弹动画
                    startBubbleReset();
                } else if (mBubbleState == BUBBLE_APART) {
					//超出最大距离
                }
                break;
            }

没有超出最大值则弹回原来位置，这是一个属性动画过程：

    private void startBubbleReset() {
        ValueAnimator animator = ValueAnimator.ofObject(new PointFEvaluator(),
                new PointF(mBubbleMoveCenter.x, mBubbleMoveCenter.y),
                new PointF(mBubbleNoCenter.x, mBubbleNoCenter.y));
        animator.setDuration(500);

        animator.setInterpolator(new OvershootInterpolator(5f));
        animator.addUpdateListener(new ValueAnimator.AnimatorUpdateListener() {
            @Override
            public void onAnimationUpdate(ValueAnimator animation) {
                mBubbleMoveCenter = (PointF) animation.getAnimatedValue();
                invalidate();
            }
        });
        animator.start();
    }

PointFEvaluator和OvershootInterpolator都是系统提供，它们实现的效果是先反向压缩一小段距离，然后加速弹出。如果对动画还是不理解可以看回我的文章 自定义View系列：安卓动画机制

回弹的逻辑搞定之后，接下来就是气泡爆炸消失效果的逻辑：

...
    /**
     * 爆炸图片数组
     */
    private int[] mBurstDrawablesArray = {R.drawable.pic_1, R.drawable.pic_2,
    		R.drawable.pic_3, R.drawable.pic_4, R.drawable.pic_5};

	...
	private void startBubbleBurstAnim () {
        //变为消散状态
        mBubbleState = BUBBLE_DISMISS;
		...
        animator.addUpdateListener(new ValueAnimator.AnimatorUpdateListener() {
            @Override
            public void onAnimationUpdate(ValueAnimator animation) {
                //设置当前绘制的爆炸图片索引
                mCurDrawIndex = (int) animation.getAnimatedValue();
                invalidate();
            }
        });
        animator.addListener(new AnimatorListenerAdapter() {
            @Override
            public void onAnimationEnd(Animator animation) {
                //是否执行动画
                mIsNoShowStart = false;
            }
        });
        animator.start();
    }
    ...



代码很好理解，更新动画的时候来更新爆炸图片的数组索引值，然后渲染绘制图片的工作在onDraw()方法中进行：

        if (mBubbleState == BUBBLE_APART) {

            mBurstRect.set((int) (mBubbleMoveCenter.x - mBubbleMoveRadius),
                    (int) (mBubbleMoveCenter.y - mBubbleMoveRadius),
                    (int) (mBubbleMoveCenter.x + mBubbleMoveRadius),
                    (int) (mBubbleMoveCenter.y + mBubbleMoveRadius));

            canvas.drawBitmap(mBurstBitmapsArray[mCurDrawIndex], null, mBurstRect, mBubblePaint);
        }

drawBitmap()要传一个（爆炸）区域参数Rect和Bitmap，所以还要给图片drawable转成bitmap：

...
        //文字画笔
        mTextPaint = new Paint(Paint.ANTI_ALIAS_FLAG);
        mTextPaint.setColor(Color.WHITE);
        mTextPaint.setTextSize(mTextSize);
        mTextPaint.setColor(mTextColor);
       ...
        mBurstBitmapsArray = new Bitmap[mBurstDrawablesArray.length];
        for (int i = 0; i < mBurstDrawablesArray.length; i++) {
            //将气泡爆炸的drawable转为bitmap
            Bitmap bitmap = BitmapFactory.decodeResource(getResources(), mBurstDrawablesArray[i]);
            mBurstBitmapsArray[i] = bitmap;
        }
...

所以整个UP事件逻辑就是这样：

		case MotionEvent.ACTION_UP: {

                if (mBubbleState == BUBBLE_STATE_CONNECT) {
					//没有超出最大距离
                    //回弹动画
                    startBubbleReset();
                } else if (mBubbleState == BUBBLE_STATE_APART) {
					//超出最大距离
                    if(mDistance < 2 * mBubbleRadius){//根据实际需求设定
                        //回弹动画
                        startBubbleReset();
                    }else {
                        //炸裂的动画
                        startBubbleBurstAnim();
                    }
                }
                break;
            }

最后，别忘了，给MOVE事件添加重绘方法：

			case MotionEvent.ACTION_MOVE: {
                mBubbleMoveCenter.x = event.getX();
                mBubbleMoveCenter.y = event.getY();

                mDistance = (float) Math.hypot(event.getX() - mBubbleNoCenter.x,
                        event.getY() - mBubbleNoCenter.y);
                if (mBubbleState == BUBBLE_CONNECT) {
                    if (mDistance > mMaxDistance) {
                        mBubbleState = BUBBLE_APART;
                    } else {
                        mBubbleNoRadius = mBubbleRadius - mDistance / 6;//根据实际需求设定
                    }

                }
                invalidate();
                break;
            }

因为一直拖拽气泡，组件要随着事件变化一直重绘的。最终实现的效果就是这样：

所以自定义View要有这样一个思路，onDraw()方法里对于不同情况下使用各种api去绘制view在不同状态下的形态，而这个“情况”的改变则由onTouchEvent()去决定，然后尺寸则有onMeasure()方法或者onSizeChange()方法去决定。搞清楚每个重写方法该干嘛，这样自定义View时就不会再晕头转向。另外感兴趣想要以上完整代码可关我公号：Pingred，欢迎大家一起交流与学习。
