非标协议外设（lcd1602显示和dht11温湿度传感器）

一. LCD1602显示
二. DHT11温湿度传感器
2.1 简介

一. LCD1602显示

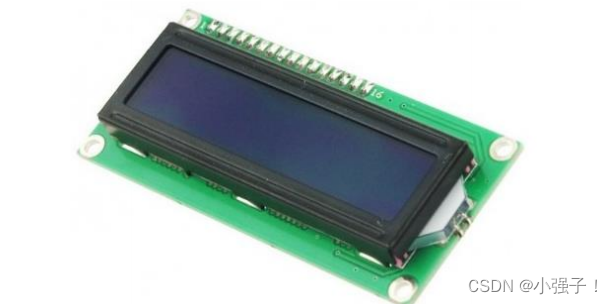

1.1 简介

在这里插入图片描述

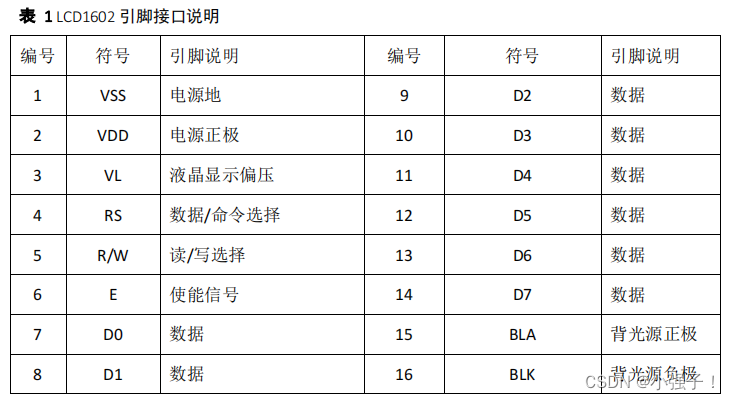

这块挑几个重点的讲解：

第 4 脚：RS 为寄存器选择，高电平时选择数据寄存器、低电平时选择==指令（选地址）==寄存器。
第 5 脚：R/W 为读写信号线，高电平时进行读操作，低电平时进行写操作。当 RS 和 R/W 共同为低电平时可以写入指令或者显示地址，当 RS 为低电平 R/W 为高电平时可以读忙信号，当== RS 为高电平 R/W 为低电平时可以写入数据==。
第 6 脚：E 端为使能端，当 E 端由高电平跳变成低电平时，液晶模块执行命令。
指令 9：读忙信号和光标地址。 BF：为忙标志位，高电平表示忙，此时模块不能接收命令或
者数据，如果为低电平表示不忙。

RS	R/W	操作
低电平	低电平	写入指令或显示地址
低电平	高电平	读忙信号
高电平	低电平	写入数据

1.2 开发过程

该模块我们需要弄清楚两件事情：1.在哪显示 2.显示什么

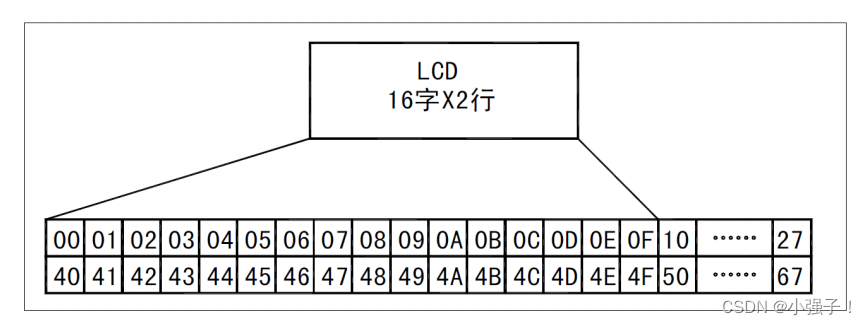

在哪显示

例如第二行第一个字符的地址是 40H，那么是否直接写入 40H 就可以将光标定位在第二行第一个字符的位置呢？
这样不行，因为==写入显示地址时要求最高位 D7 恒定为高电平 1 ==所以实际写入的数据应该是 01000000B(40H) +10000000B(80H)=11000000B(C0H)
显示什么

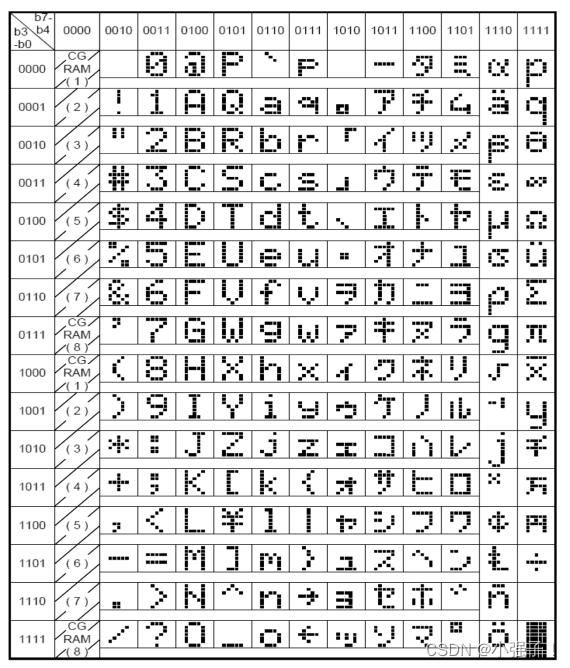

其实本质就是ASII码。

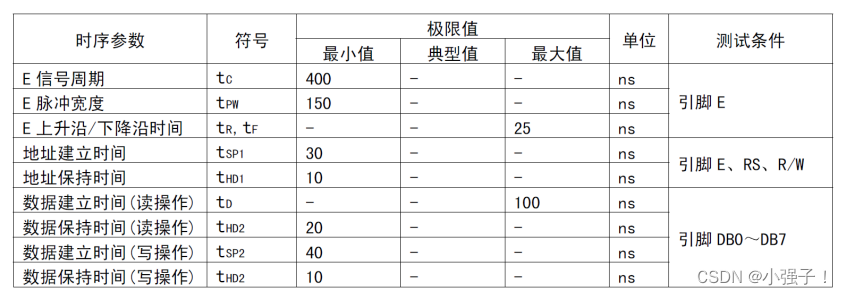

1.2 读写时序

RS=1–数据(内容) RS=0–指令(地址)

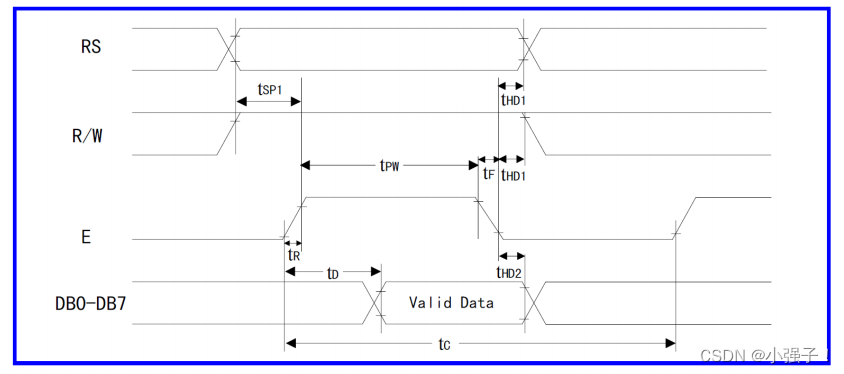

读操作时序
在这里插入图片描述

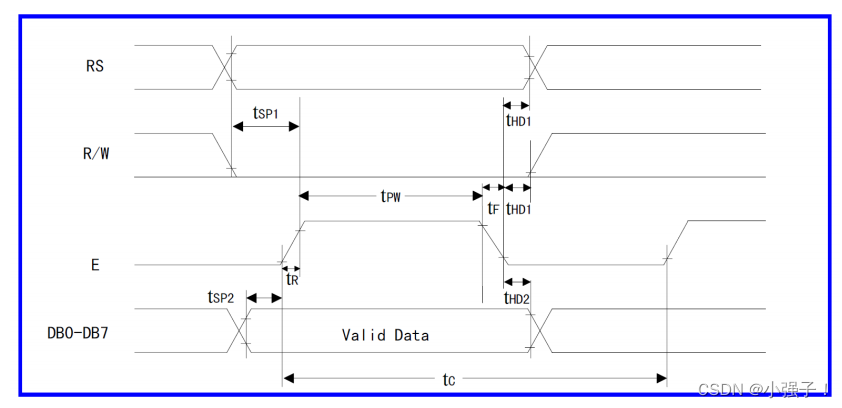

写操作

写指令代码

void Write_Cmd_Func(char cmd)
{

	RS = 0;
	RW = 0;

	EN = 0;
	_nop_();
	databuffer = cmd;
	EN = 1;
	_nop_();
	_nop_();
	EN = 0;
	_nop_();
}

写数据代码

void Write_Data_Func(char dataShow)
{

	RS = 1;
	RW = 0;

	EN = 0;
	_nop_();
	databuffer = dataShow;
	EN = 1;
	_nop_();
	_nop_();
	EN = 0;
	_nop_();
}

1.3 显示一个字符

#include <reg52.h>
#include <intrins.h>

#define databuffer P0
sbit RS = P1^0;
sbit RW = P1^1;
sbit EN = P1^4;

void Write_Cmd_Func(char cmd)
{

	RS = 0;
	RW = 0;

	EN = 0;
	_nop_();
	databuffer = cmd;
	EN = 1;
	_nop_();
	_nop_();
	EN = 0;
	_nop_();
}

void Write_Data_Func(char dataShow)
{

	RS = 1;
	RW = 0;

	EN = 0;
	_nop_();
	databuffer = dataShow;
	EN = 1;
	_nop_();
	_nop_();
	EN = 0;
	_nop_();
}

void Delay15ms() //@11.0592MHz
{

	unsigned char i, j;
	i = 27;
	j = 226;
	do
	{

			while (--j);
	} while (--i);
}
void Delay5ms() //@11.0592MHz
{

	unsigned char i, j;
	i = 9;
	j = 244;
	do
	{

			while (--j);
	} while (--i);
}

void LCD1602_INIT()
{

	//（1）延时 15ms
	Delay15ms();
	//（2）写指令 38H(不检测忙信号)
	Write_Cmd_Func(0x38);
	//（3）延时 5ms
	Delay5ms();
	//（4）以后每次写指令，读/写数据操作均需要检测忙信号
	//（5）写指令 38H：显示模式设置
	Write_Cmd_Func(0x38);
	//（6）写指令 08H：显示关闭
	Write_Cmd_Func(0x08);
	//（7）写指令 01H：显示清屏
	Write_Cmd_Func(0x01);
	//（8）写指令 06H：显示光标移动设置
	Write_Cmd_Func(0x06);
	//（9）写指令 0CH：显示开及光标设置}
	Write_Cmd_Func(0x0c);

}

void main()
{

	char pposition = 0x80 + 0x05;//0x80为硬件要求必加的
	char dataShow = 'C';

	Write_Cmd_Func(pposition);//选择要显示的地址
	Write_Data_Func(dataShow);//发送要显示的字符

}

1.4 检测忙信号（读数据）

在这里插入图片描述

void check_busy()
{

	char tmp = 0x80;
	databuffer = 0x80;
	while(tmp & 0x80){
    //
		RS = 0;
		RW = 1;

		EN = 0;
		_nop_();
		EN = 1;
		_nop_();
		_nop_();
		tmp = databuffer;
		EN = 0;
		_nop_();
	}
}

完整代码：

#include <reg52.h>
#include <intrins.h>

#define databuffer P0
sbit RS = P1^0;
sbit RW = P1^1;
sbit EN = P1^4;

void check_busy()
{

	//这是硬件检测端口  硬件改变 ，就会变 只是刚开始是0x80
	char tmp = 0x80;
	databuffer = 0x80;
	while(tmp & 0x80){
    //
		RS = 0;
		RW = 1;

		EN = 0;
		_nop_();
		EN = 1;
		_nop_();
		_nop_();
		tmp = databuffer;
		EN = 0;
		_nop_();
	}
}

void Write_Cmd_Func(char cmd)
{

	check_busy();
	RS = 0;
	RW = 0;

	EN = 0;
	_nop_();
	databuffer = cmd;
	EN = 1;
	_nop_();
	_nop_();
	EN = 0;
	_nop_();
}

void Write_Data_Func(char dataShow)
{

	check_busy();
	RS = 1;
	RW = 0;

	EN = 0;
	_nop_();
	databuffer = dataShow;
	EN = 1;
	_nop_();
	_nop_();
	EN = 0;
	_nop_();
}

void Delay15ms() //@11.0592MHz
{

	unsigned char i<
