基于AIDA64 Extreme软件的电脑性能检测副屏的搭建

慕思水牛

已于 2025-01-09 23:29:06 修改

阅读量1.2k

点赞数 7

分类专栏：单片机文章标签：电脑单片机

于 2025-01-09 23:12:03 首次发布

本文链接：https://blog.youkuaiyun.com/qq_39736548/article/details/145043851

版权

单片机专栏收录该内容

1 篇文章

订阅专栏

文章目录

概要

利用AIDA64 Extreme软件可以以串口的形式输出电脑的各项性能数据这个功能，我们可以使用单片机读取这个串口数据，并将其显示在任意可以被单片机驱动的屏幕上，实现对电脑性能的实时监测。

整体架构流程

本系统使用：
AIDA64 Extreme软件
LCD1602液晶显示屏（背面带模块，可以直接用iic驱动的那种）
arduino nano单片机

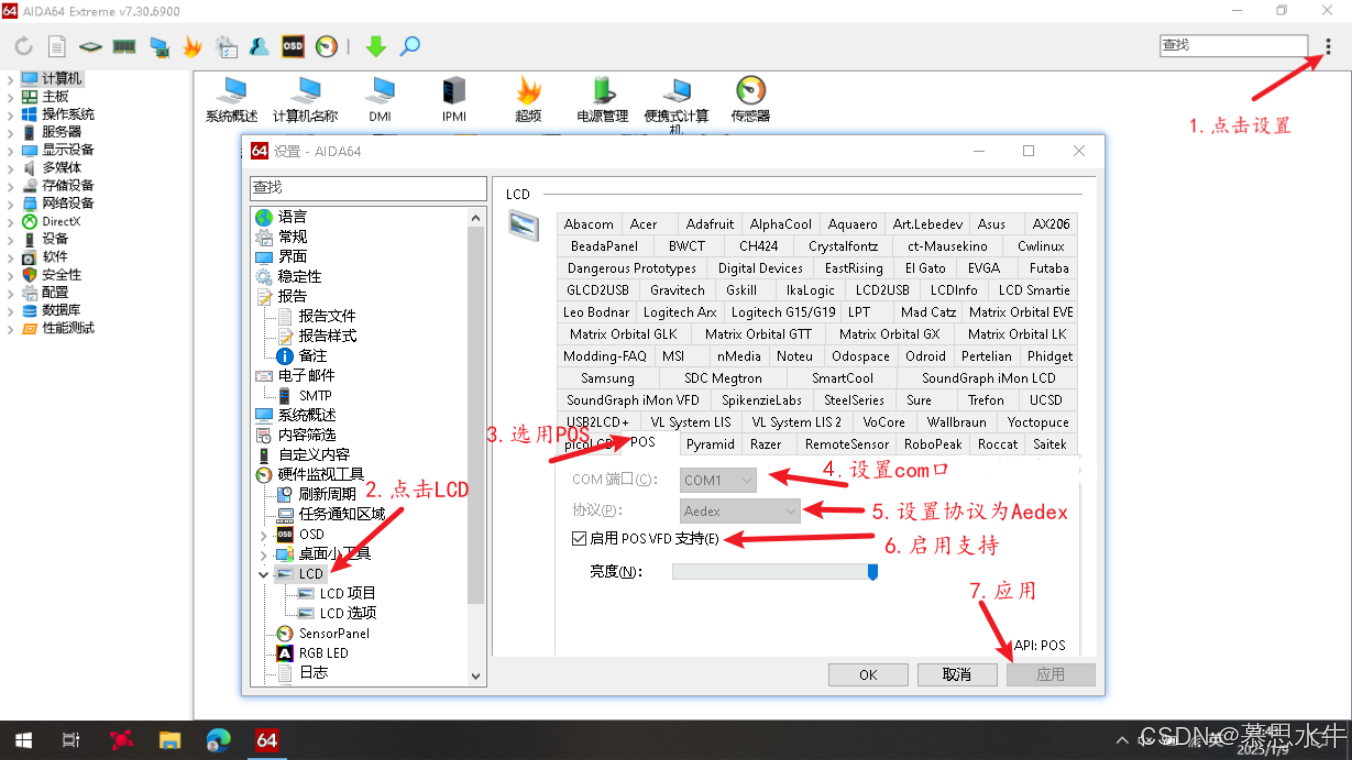

我们先设置AIDA64软件，使其能够以串口形式输出数据：
在这里插入图片描述

再设置一下需要哪些电脑性能数据：
在这里插入图片描述

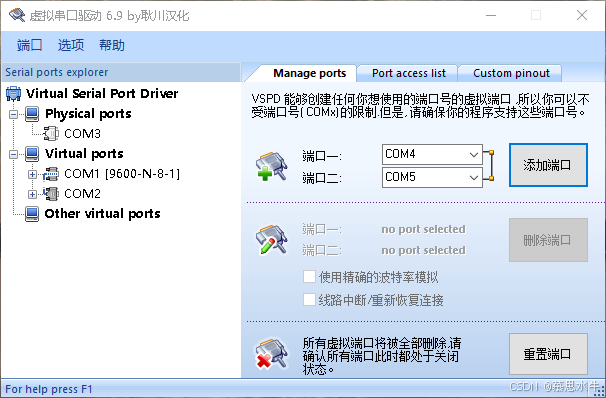

接着使用虚拟串口，虚拟出一对串口（COM1->COM2）
在这里插入图片描述
它在设备管理器中长这样：

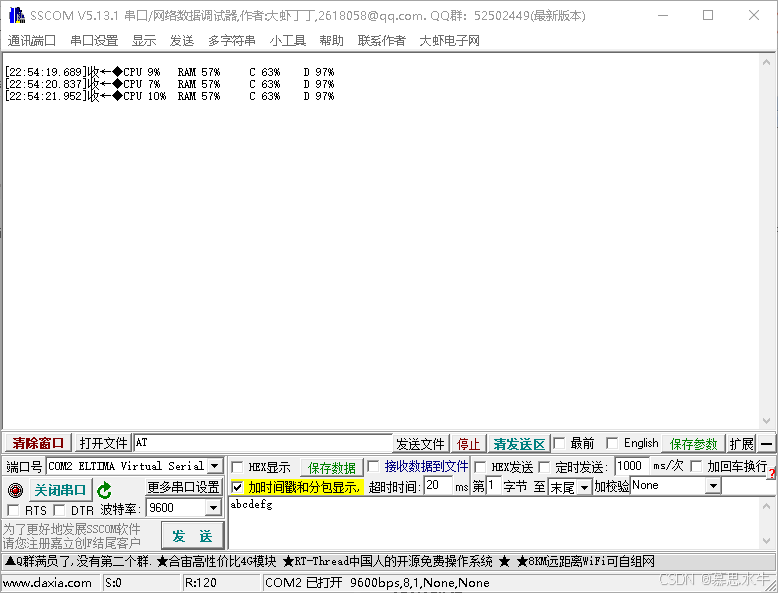

我们上面设置了AIDA64的输出串口为COM1，现在我们只需要找一个串口监视器监视COM2，即可获得AIDA64输出的串口数据：

得到了AIDA64的串口输出样式，我们就能有针对性的编写程序来提取对我们有用的信息了！
把问题抛给AI，得到我们所需要的能提取串口数据中的信息的程序：

#include <Wire.h>
#include <LiquidCrystal_I2C.h>
LiquidCrystal_I2C lcd(0x27,16,2);

// 用于存储解析后的数据
char cpuStr[4];
char ramStr[4];
char cStr[4];
char dStr[4];

// 串口通信的波特率
const int baudRate = 9600;

void setup() {
  // 初始化串口通信
  Serial.begin(baudRate);
  // 初始化LCD1602
  lcd.init();
  lcd.backlight();
  // 等待串口数据
  Serial.println("等待数据...");
}

void loop() {
  // 检查串口是否有数据可用
  if (Serial.available() > 0) {
    // 读取一行数据（直到遇到换行符）
    String receivedData = Serial.readStringUntil('\n');
    // 移除数据末尾的换行符和回车符（如果有的话）
    receivedData.trim();

    // 解析数据（假设数据格式固定为"CPU x% RAM x% C x% D x%"）
    int cpuIndex = receivedData.indexOf("CPU ") + 4;
    int ramIndex = receivedData.indexOf("RAM ", cpuIndex) + 4;
    int cIndex = receivedData.indexOf("C ", ramIndex) + 2;
    int dIndex = receivedData.indexOf("D ", cIndex) + 2;

    int cpuEndIndex = receivedData.indexOf('%', cpuIndex);
    int ramEndIndex = receivedData.indexOf('%', ramIndex);
    int cEndIndex = receivedData.indexOf('%', cIndex);
    int dEndIndex = receivedData.indexOf(' ', dIndex + 1) - 1; // 假设D后面的值后面有空格或字符串结束

    // 复制解析出的数据到字符数组（注意：这里假设数据长度不会超过3个字符）
    strncpy(cpuStr, receivedData.substring(cpuIndex, cpuEndIndex).c_str(), 3);
    strncpy(ramStr, receivedData.substring(ramIndex, ramEndIndex).c_str(), 3);
    strncpy(cStr, receivedData.substring(cIndex, cEndIndex).c_str(), 3);
    strncpy(dStr, receivedData.substring(dIndex, dEndIndex).c_str(), 3);

    // 确保字符串以null字符结尾
    cpuStr[3] = '\0';
    ramStr[3] = '\0';
    cStr[3] = '\0';
    dStr[3] = '\0';

    // 显示数据到LCD1602
    lcd.clear();
    lcd.setCursor(0, 0);
    lcd.print("CPU:");
    lcd.print(cpuStr);
    lcd.print("%");
    lcd.setCursor(9, 0);
    lcd.print("RAM:");
    lcd.print(ramStr);
    lcd.print("%");

    lcd.setCursor(0, 1);
    lcd.print("C:");
    lcd.print(cStr);
    lcd.print("%");
    lcd.setCursor(9, 1);
    lcd.print("D:");
    lcd.print(dStr);
    lcd.print("%");

    // 等待一段时间后再接收新的数据（可选）
    delay(2000);
  }
}
