<think>好的，我现在需要帮助用户解决如何使用Python的matplotlib绘制二叉树的问题。首先，我需要整理用户提供的引用内容，看看里面有哪些有用的信息。
用户提供的引用中提到，可以使用matplotlib和networkx库来绘制树形图。引用[3]提到了一个create_graph函数，可能涉及递归创建节点和边的位置。引用[4]讨论了计算节点的x坐标偏移量，这可能涉及到如何确定每个节点在图中的位置，避免重叠。引用[2]和[1]则说明matplotlib的注解功能可以用来绘制树形图，可能需要用到文本标注和连接线。
接下来，我需要考虑用户的需求。用户可能希望有一个简单的示例代码，能够输入二叉树的结构，然后可视化出来。常见的二叉树结构可以用字典或节点类来表示，比如每个节点有左孩子和右孩子。
根据引用[3]和[4]，可能需要使用networkx来创建图结构，然后计算每个节点的位置，最后用matplotlib绘制。不过networkx可能更适合一般的树结构，而二叉树的特定布局可能需要手动计算位置。例如，每个左子节点的x坐标是父节点x减去某个偏移量，右子节点则是加上偏移量，而y坐标逐层递减，这样形成层次结构。
然后，我需要确保代码正确。比如，递归函数create_graph需要正确地为每个节点分配坐标，并建立边。可能需要根据树的深度调整y轴的间隔，x轴的偏移量可能需要根据层数来调整，比如每层的偏移量减半，这样避免节点之间的重叠。
此外，引用[4]提到了偏移量的计算，可能需要从底部开始，每个父节点的偏移量是子节点的两倍。例如，根节点的x偏移量是1，下一层左右子节点的偏移量是0.5，再下一层是0.25，依此类推。这样可以保证同一层的节点间距合适，不会重叠。
然后，代码的结构大致是：构建二叉树的数据结构，计算每个节点的位置，使用networkx或直接使用matplotlib绘制节点和边。可能还需要处理节点的文本标签，确保显示在正确的位置。
考虑到用户希望用matplotlib，可能需要直接使用它的绘图功能，而不是依赖networkx。例如，使用plot函数绘制线条表示边，用text函数添加节点标签。不过这样可能需要更复杂的坐标计算。
另一个方法是使用networkx的树布局，但需要将二叉树转换为networkx的图结构，然后使用networkx.draw函数。不过标准的树布局可能不符合二叉树的结构，特别是左右子节点的位置可能需要调整。
综合引用中的信息，可能采用递归计算每个节点的位置，然后用matplotlib的annotate函数绘制连接线和节点。例如，根节点在(0,0)，左子节点在(-1,-1)，右子节点在(1,-1)，依此类推。但这种方法可能在深层树时导致节点过于密集。
可能需要根据树的深度动态调整x和y的间隔。比如，y方向每层减少1，x方向的偏移量根据当前层数计算，例如每个节点的x坐标为父节点x ± 2^(depth - current_layer)，这样每层的节点间距逐渐缩小。
现在需要将上述思路转化为具体的代码。首先定义二叉树的结构，可能使用类或字典。例如，每个节点包含值、左孩子和右孩子。然后编写递归函数，遍历二叉树，计算每个节点的坐标。最后用matplotlib绘制节点和边。
可能还需要处理节点的位置存储，可以用字典保存每个节点的坐标。递归函数从根节点开始，每个左子节点向左下方移动，右子节点向右下方移动，偏移量随着层数增加而减少。
例如，根节点在(0,0)，左子节点在(-1,-1)，右子节点在(1,-1)。然后左子节点的左子节点在(-1.5, -2)，右子节点在(-0.5, -2)，依此类推。这样每层的偏移量是上一层的一半。
在代码中，可能需要先计算整个树的深度，以确定每层的偏移量。或者动态调整，每次递归时传递当前的偏移量。
根据引用[3]中的代码示例，create_graph函数可能接受图对象、当前节点、父节点名称、位置字典、当前x和y坐标以及层数。然后递归地创建左右子节点，并计算它们的x坐标，如左子节点x = x - 1 / (2 ** layer)，右子节点x = x + 1 / (2 ** layer)，y坐标递减。
之后，将节点添加到图中，并创建边。最后使用networkx的布局和matplotlib进行绘制。
不过用户可能希望不依赖networkx，直接使用matplotlib。因此，可能需要手动绘制每个节点和边。例如，用plt.text放置节点值，用plt.plot绘制连接线。
综上，可能的步骤是：
1. 定义二叉树结构，例如使用字典或节点类。
2. 递归计算每个节点的坐标，左子节点在父节点左侧下方，右子节点在右侧下方，偏移量随层数减少。
3. 使用matplotlib绘制节点文本和连接线。
现在需要测试这些步骤是否可行，并编写示例代码。
例如，定义节点结构：
tree = {
'value': 'A',
'left': {
'value': 'B',
'left': {'value': 'D'},
'right': {'value': 'E'}
},
'right': {
'value': 'C',
'left': {'value': 'F'}
}
}
然后编写递归函数计算位置：
def plot_node(node, x, y, dx, dy, ax):
if node is None:
return
ax.text(x, y, node['value'], ha='center', va='center',
bbox=dict(facecolor='white', edgecolor='black', boxstyle='circle'))
if 'left' in node:
left_x = x - dx
left_y = y - dy
ax.plot([x, left_x], [y, left_y], 'k-')
plot_node(node['left'], left_x, left_y, dx/2, dy, ax)
if 'right' in node:
right_x = x + dx
right_y = y - dy
ax.plot([x, right_x], [y, right_y], 'k-')
plot_node(node['right'], right_x, right_y, dx/2, dy, ax)
然后调用这个函数，初始dx和dy设置为适当值，如dx=2，dy=1，根节点在(0, 0)。
这可能是一个可行的方法，但需要调整dx和dy的值，以确保图形不会重叠，且层次清晰。
在测试过程中，可能发现需要根据树的深度调整dx的初始值，避免节点之间过于拥挤或分散。例如，树的深度为h，则初始dx可以设为2^(h-1)，这样每层的dx减半，使得最底层的节点间距合适。
因此，可能需要先计算树的深度，再确定初始dx。或者手动调整参数。
综上，示例代码可能如下：
import matplotlib.pyplot as plt
def get_depth(node):
if not node:
return 0
left_depth = get_depth(node.get('left'))
right_depth = get_depth(node.get('right'))
return max(left_depth, right_depth) + 1
def plot_tree(node, x, y, dx, dy, ax):
if not node:
return
ax.text(x, y, node['value'], ha='center', va='center',
bbox=dict(facecolor='white', edgecolor='black', boxstyle='circle'))
if 'left' in node and node['left']:
ax.plot([x, x - dx], [y, y - dy], 'k-')
plot_tree(node['left'], x - dx, y - dy, dx/2, dy, ax)
if 'right' in node and node['right']:
ax.plot([x, x + dx], [y, y - dy], 'k-')
plot_tree(node['right'], x + dx, y - dy, dx/2, dy, ax)
# 示例树结构
tree = {
'value': 'A',
'left': {
'value': 'B',
'left': {'value': 'D'},
'right': {'value': 'E'}
},
'right': {
'value': 'C',
'left': {'value': 'F'},
'right': {'value': 'G'}
}
}
depth = get_depth(tree)
initial_dx = 2 ** (depth - 1)
initial_dy = 1
fig, ax = plt.subplots(figsize=(8, 8))
ax.axis('off')
plot_tree(tree, 0, 0, initial_dx, initial_dy, ax)
plt.show()
这应该可以绘制一个简单的二叉树。但可能需要调整参数，如initial_dx和initial_dy，或者使用不同的布局方法。
另外，用户提供的引用[3]中的代码使用了networkx，可能也是一个有效的方法，比如：
import networkx as nx
import matplotlib.pyplot as plt
def create_positions(node, pos, x=0, y=0, layer=1):
if node is None:
return
pos[node['value']] = (x, y)
if 'left' in node:
create_positions(node['left'], pos, x - 1/(2**layer), y-1, layer+1)
if 'right' in node:
create_positions(node['right'], pos, x + 1/(2**layer), y-1, layer+1)
G = nx.Graph()
pos = {}
create_positions(tree, pos)
# 构建图的边
def build_edges(node, G):
if not node:
return
if 'left' in node and node['left']:
G.add_edge(node['value'], node['left']['value'])
build_edges(node['left'], G)
if 'right' in node and node['right']:
G.add_edge(node['value'], node['right']['value'])
build_edges(node['right'], G)
build_edges(tree, G)
nx.draw(G, pos, with_labels=True, node_size=1000, node_color='white',
edge_color='black', font_size=10, arrows=False)
plt.show()
这种方法利用networkx自动处理边的绘制，但需要正确计算每个节点的位置，这可能更简单。不过用户可能更倾向于直接使用matplotlib，或者需要更自定义的节点形状。
综上，我需要给出两种方法：一种是使用纯matplotlib递归绘制，另一种是结合networkx。用户提供的引用中提到了这两种方法，所以示例代码可以包括这两种方式，并根据引用进行标注。
另外，需要确保代码中的注释和步骤解释清晰，帮助用户理解每一步的作用。比如，计算位置、递归绘制节点和边等。
最后，生成相关问题，可能涉及如何调整布局、处理大型树、添加颜色或样式等。</think>以下是使用Python的matplotlib绘制二叉树的实现方法：
### 方法一：纯Matplotlib实现
```python
import matplotlib.pyplot as plt
def plot_tree(node, x, y, dx, dy, ax):
"""递归绘制二叉树"""
if not node: return
# 绘制当前节点
ax.text(x, y, node['value'],
ha='center', va='center',
bbox=dict(facecolor='white', edgecolor='black', boxstyle='circle'))
# 绘制左子树连接线并递归
if 'left' in node and node['left']:
ax.plot([x, x-dx], [y, y-dy], 'k-') # 绘制连接线
plot_tree(node['left'], x-dx, y-dy, dx/2, dy, ax)
# 绘制右子树连接线并递归
if 'right' in node and node['right']:
ax.plot([x, x+dx], [y, y-dy], 'k-') # 绘制连接线
plot_tree(node['right'], x+dx, y-dy, dx/2, dy, ax)
# 示例树结构
tree = {
'value': 'A',
'left': {'value': 'B', 'left': {'value': 'D'}, 'right': {'value': 'E'}},
'right': {'value': 'C', 'left': {'value': 'F'}, 'right': {'value': 'G'}}
}
fig, ax = plt.subplots(figsize=(8, 6))
ax.axis('off')
plot_tree(tree, 0, 0, 2, 1, ax) # 初始参数设置
plt.show()
```
### 方法二：Matplotlib+Networkx实现
```python
import networkx as nx
import matplotlib.pyplot as plt
def create_positions(node, pos, x=0, y=0, layer=1):
"""递归计算节点位置"""
if not node: return
pos[node['value']] = (x, y)
offset = 1/(2**layer) # 偏移量计算[^4]
if 'left' in node:
create_positions(node['left'], pos, x-offset, y-1, layer+1)
if 'right' in node:
create_positions(node['right'], pos, x+offset, y-1, layer+1)
# 构建树结构
G = nx.Graph()
pos = {}
create_positions(tree, pos)
# 添加边
def add_edges(node):
if not node: return
if 'left' in node and node['left']:
G.add_edge(node['value'], node['left']['value'])
add_edges(node['left'])
if 'right' in node and node['right']:
G.add_edge(node['value'], node['right']['value'])
add_edges(node['right'])
add_edges(tree)
# 绘制图形
nx.draw(G, pos, with_labels=True, node_size=1000, node_color='white',
edge_color='black', font_size=10, arrows=False)
plt.show()
```
**实现原理说明**：
1. **位置计算**：采用递归算法确定每个节点的坐标，左子树节点位于父节点左下方，右子树节点位于右下方，偏移量随层级指数衰减[^4]
2. **图形绘制**：使用Matplotlib的`text`和`plot`函数直接绘制节点和连接线，或借助Networkx的图形绘制功能
3. **布局优化**：通过调整初始偏移量参数可以控制树的展开程度，`dx`参数控制横向间距，`dy`控制纵向间距[^3]

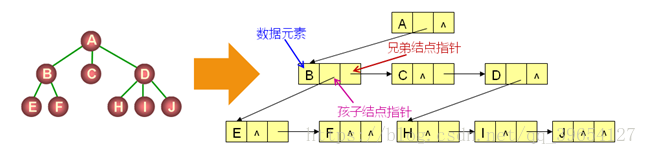

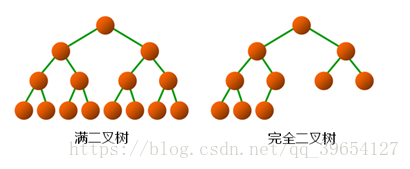

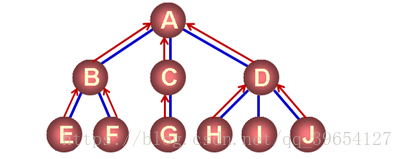

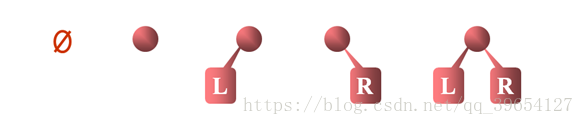

本文介绍了树结构的不同表示方法，重点讲解了孩子兄弟表示法，并探讨了如何通过此方法将通用树转换为二叉树。此外，还详细解析了二叉树的基本概念、特殊类型及其深层特性。
