【软件工程】第四章 结构化分析

4.1 结构化分析方法的概念

4.1.1 软件开发方法学

举例：

1. 结构化方法
2. 面向对象方法
3. 面向数据结构方法
4. 敏捷开发方法
5. Open source
6. …

对比：

• 软件开发方法：软件开发过程中所遵循的办法和步骤。
• 软件开发方法学：指的是规则、方法和工具的集成。

4.1.2 结构化方法的组成

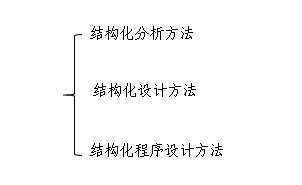

结构化软件开发方法的组成：

4.1.3 结构化分析

分析的目标：

对需求陈述进行分析，解决其中的歧义、不一致等问题，以系统化的形式表达用户的需求，即给出问题的形式化或半形式化的描述（亦称概念模型、系统的需求规约、需求规格说明）。

怎么分析：

1. 提供一组术语（符号）
2. 给出表达模型的工具
3. 给出过程指导

4.2 结构化分析模型

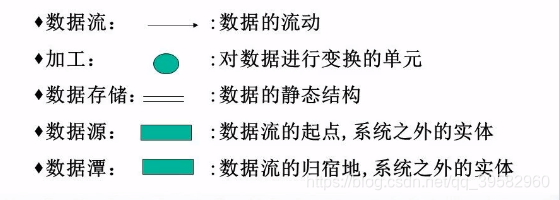

4.2.1 基本术语

4.2.2 模型表达工具

4.2.2.1 数据流（DFD）图：

一种表达系统功能模型的工具，用于描述数据变换。

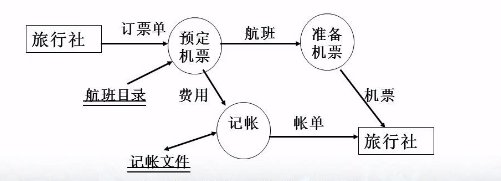

举例（一个飞机票预定系统的数据流图）：

4.2.2.2 数据字典：

定义数据流和数据存储结构，并给出基本数据类型

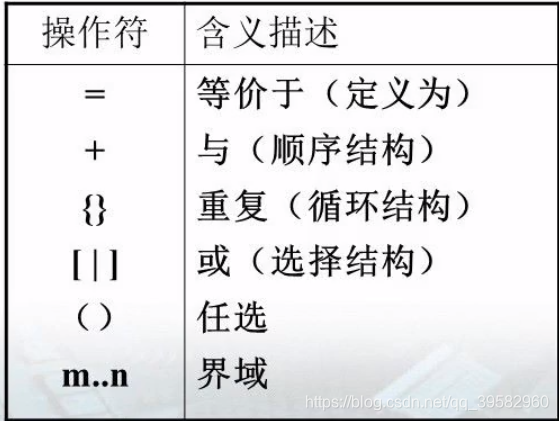

引入逻辑操作符用于定义数据结构：

举例：

4.2.2.3 加工说明

描述加工逻辑及相关信息，包括执行条件、优先级、执行频率、出错处理等。

判定表基本格式：

条件类别	条件组合
操作	操作执行

举例1（用结构化自然语言描述，适用于较为简单的加工）：

举例2（用判定表描述，适用于较复杂的加工描述）：

考试总分	>=620	>=620	<620
单科成绩	有满分	有不及格	有满分
发升级通知书	y	y	n
发留级通知书	n	n	y
发重修通知书	n	y	n

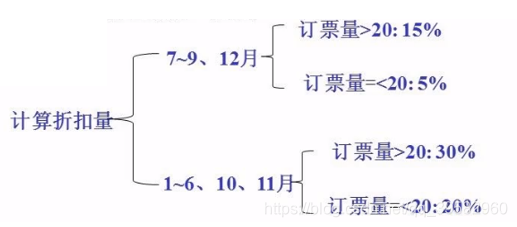

举例3（用判定树描述，适用于较复杂的加工描述）：

4.3 结构化分析过程

4.3.2 分析步骤

① 使用数据流图（DFD）建立系统的功能模型：建立顶层数据流图，确定边界，自顶而下，按照层次逐步分解。
② 使用逻辑操作符建立数据字典：定义数据流、数据存储、数据项等。
③ 使用判定表或树给出加工小说明：集中描述一个加工“做什么”，包含执行条件、优先级、执行频率、出错处理等。

4.3.2 实例

需求陈述：

建立一个简化的商业自动化系统，营业员记录每日销售商品（商品名、编号、单价、数量、销售时间），收款员记录收到的现金额和购物余额，经理统计每日销售额，在必要时查看某商品的销售情况。

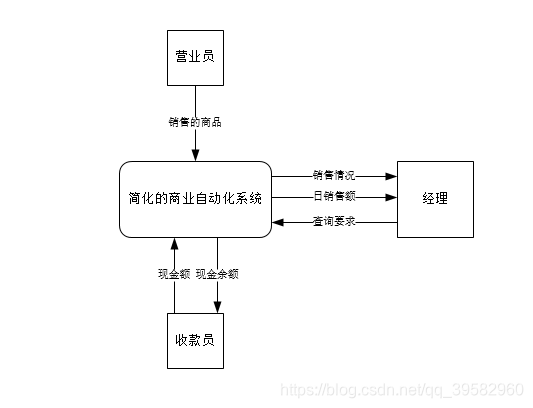

【第一步】建立顶层数据流图：

• 数据流：销售的商品、日销售额等
• 数据源：营业员、经理、收款员
• 数据潭：经理收款员
• 加工名：要建立的系统名字

【第二步】分解至0层数据流图：

引入文件，使之形成一个有机整体

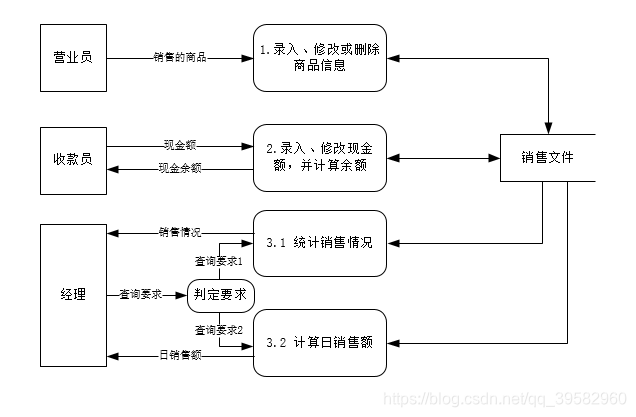

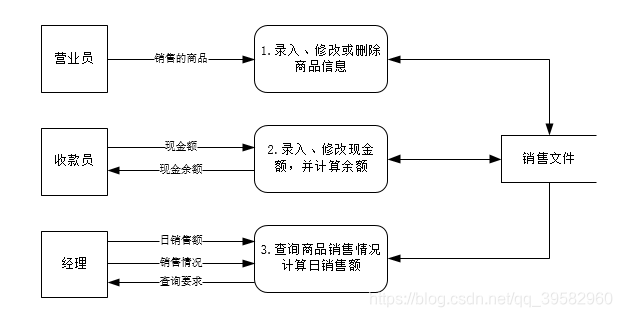

【第三步】分解至1层数据流图：

引入加工

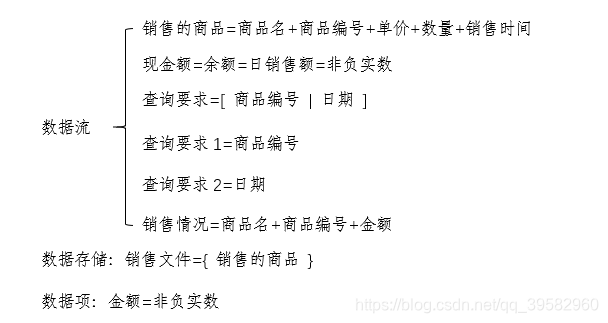

【第四步】建立数据字典

【第五步】给出第五层的加工小说明：

模板：

• 加工编号
• 加工名
• 输入流
• 输出流
• 加工逻辑（结构化自然语言、判定表、判定树）

4.3.3 注意的问题

模型平衡问题：

1. 父图与子图边界应保持一致。
2. DFD中的数据流与数据字典应保持一致。
3. DFD中的最底层加工与小说明应保持一致。
4. 小说明和数据流图的图形表达应保持一致。

信息组织复杂性控制问题：

1. 上层数据可打包。
2. 图元个数控制在7±2以内。
3. 数据流的数目应适中。
4. 确定是否所有输入信息都用于产生输出信息。
5. 确定一个加工产生的输出是否都能由该加工的输入信息导出。

4.4 需求规格说明书

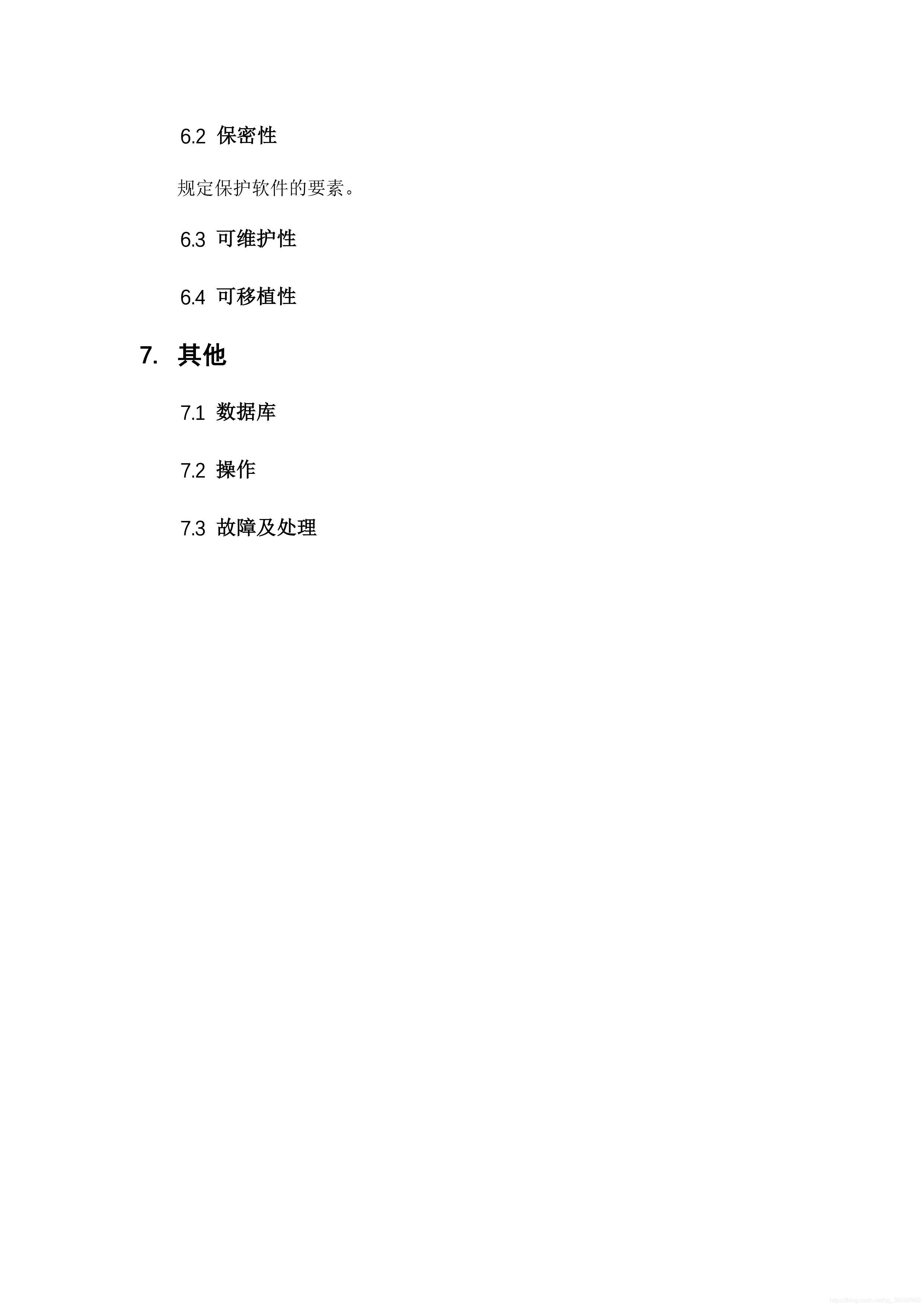

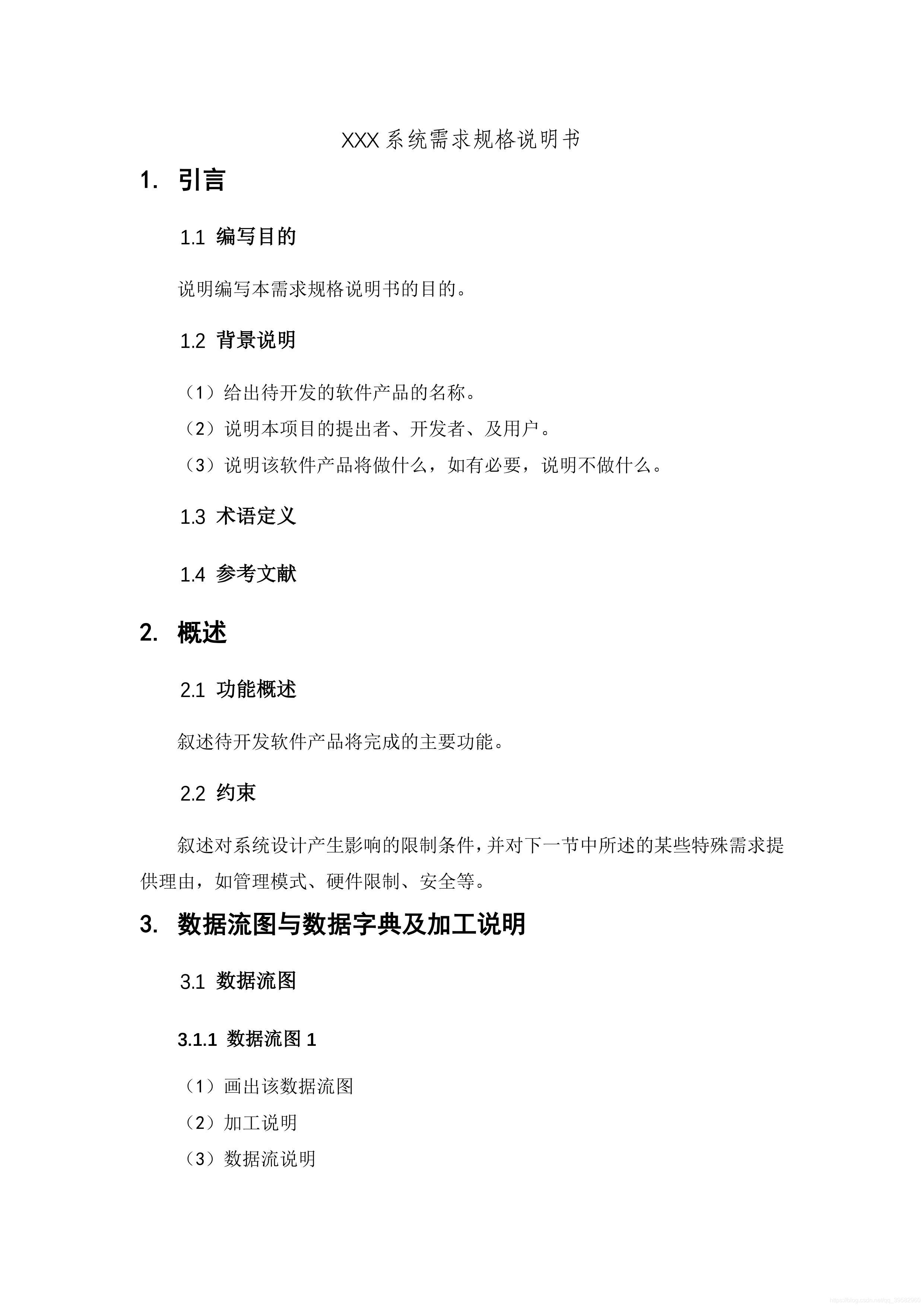

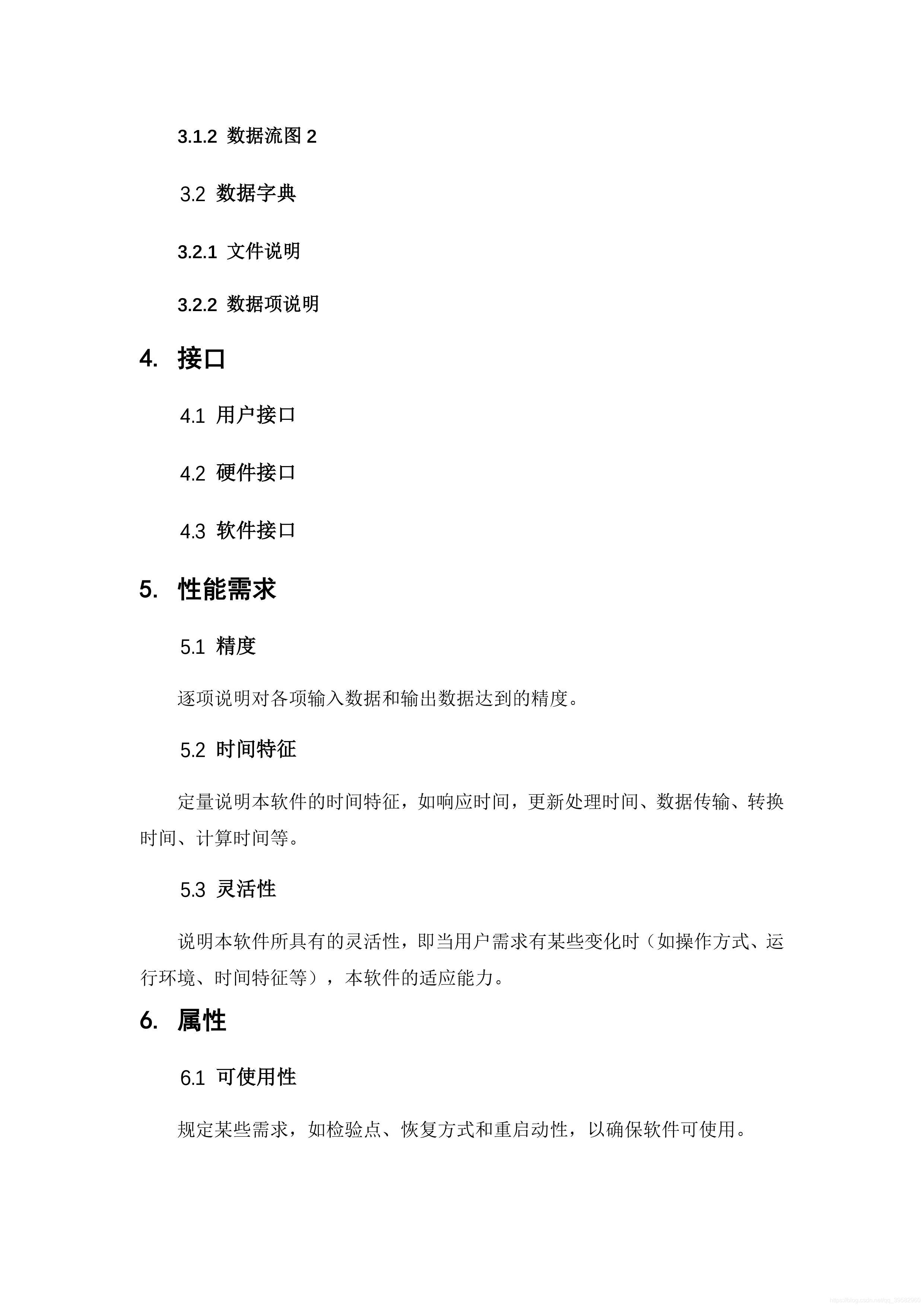

模板：

（完）
