【esp32】espremote实现OTA在线更新程序

近日做了一个自动关灯的小东西，放在宿舍里可以避免断电后忘记关灯导致第二天"怀民亦未寝.jpg"。不过有一个问题，这东西是粘在墙上的，想要调试的话总不能搬个电脑蹲在灯旁边debug一个下午吧。正当笔者苦恼于又要买一个3m超长数据线的时候，灵光一现，想到python作为一种脚本语言，是否可以在运行时更新代码呢？

说干就干，先想想怎么写出一个可以自己更新自己的python代码。

一、蟒蛇的自我更新

诶，上网一查，已经有前人想出这鬼点子了，并且还给出了部分的代码(
https://www.zhihu.com/question/626768033/answer/3255532727)。

# option begin
max = 200
# option end

def updateOption(max):
  with open(__file__, 'r+') as f:
    arrLines = f.readlines()
    idxOptionBegin = arrLines.index('# option begin\n')
    idxOptionEnd = arrLines.index('# option end\n')
    for idx, optionLine in enumerate(arrLines):
      if optionLine.startswith('max = ') and idxOptionBegin < idx < idxOptionEnd:
        arrLines[idx] = 'max = ' + str(max) + '\n'
    f.seek(0)
    f.writelines(arrLines)
"""
Author: 中等难度的贪吃蛇
"""

我们来copy一小段学习一下，不得不说这位答主的码风很让人赏心悦目，把python的语法糖用的恰到好处。话归正题，这段代码用注释`#option begin/end`标注了可修改的区间，`__file__`是python内置变量，即为文件自身的名字，总体上先读取所有代码行，把待修改行进行修改后全部输出到源文件中去。

复制粘贴好是好，但是不实操总有东西弄不懂。比方如果在执行过程中把后面的语句删除了，那么他还会执行吗？

简单写下代码

with open(__file__, 'w+') as f:
    f.write("111\n" * 3)
    f.write("222")

运行一下会发现原文件变成如下

111
111
111
222

可见python在运行之初，会将所有的代码纳入内存之中，即使修改代码文件，也不会对运行结果造成影响。

那现在再来看一下esp32上面的micropython是否支持这一特性吧。毕竟micropython有些库不太稳定，让笔者曾一度怀疑它的实力。简单修改一下上面”贪吃蛇“的代码，写了一段更好看的小段代码。

# option begin
param = 0
# option end

def updateOption(**kwargs):
    with open(__file__, 'r+') as f:
        arrLines = f.readlines()
        idxOptionBegin = arrLines.index('# option begin\n')
        idxOptionEnd = arrLines.index('# option end\n')
        for idx, optionLine in enumerate(arrLines):
            if not idxOptionBegin < idx < idxOptionEnd:
                continue

            for key in kwargs:
                if optionLine.startswith(key + ' = '):
                    arrLines[idx] = key + ' = ' + str(kwargs[key]) + '\n'

    with open(__file__, "w+") as f:
        f.writelines(arrLines)

updateOption(param = param + 1)
print(param)

这段代码在pc上运行的结果是每次运行param都会加1，将其改名为“main.py”，放在esp32之中尝试运行后重新打开文件，`param = 1`！看来mipy是支持这种热修改的，太棒了。

二、Link Start!

那么一切顺利，我们现在可以考虑如何让电脑端传出的待更新代码传到esp32上面去。

有几种方法，一是把代码放到公网上，然后esp32再从公网上将代码取下来；二是局域网通信，esp32和pc端直接进行通信。乍一看似乎法一好些，毕竟可以身处天涯而心系esp32，在哪里都可以更新，但其实有很大的弊端：首先存放代码的公网服务器的延迟都不低，效率和稳定性不如局域网，再者局域网可以实现指令的即时传递，进而实现对esp32文件系统更加便捷的控制，最后就是那个代码桶的网站是境外的，小esp32翻不了墙。

局域网通信的话就又有问题要考虑了。公网上的ip总是固定的，但局域网内的ip每次断电重连都会变化。总不能从127.0.0.0到255.255.255.255挨个试吧。诶，255.255.255.255？广播！我们可以用udp把自己的地址广播出去（应该不会收到二向箔吧），然后等待另一方的连接。

好，那么我们就可以初步利用udp的广播和tcp协议实现局域网未知ip匹配并进行消息传递的功能。

下面给出的是esp32端的核心代码

# 在之前需要让esp32连接wifi，获取本地ip，并定义好通信的PORT
# 至于如何连接wifi可以见我之前发的博客

udp_addr = ('255.255.255.255', PORT)
udp_sock = socket(AF_INET, SOCK_DGRAM)

tcp_addr = (ip, PORT)
tcp_listen_sock = socket(AF_INET, SOCK_STREAM)
tcp_listen_sock.settimeout(1)  # 这里由于esp32在连接上位机之外还要进行其他操作，所以设置了超时
tcp_listen_sock.bind(tcp_addr)
tcp_listen_sock.listen(1)

conn, addr = None, None
print("waiting for connect...")
while True:
    # 广播
    # 其实没必要把自己的ip放进数据中，广播的接收方可以接收到发送方的ip的
    message = "[HI]"
    udp_sock.sendto(message, udp_addr)

    # 接收tcp连接
    try:
        conn, addr = tcp_listen_sock.accept()
        print(conn, addr, "connected")
        break
    except Exception as exc:
        # etimedout是阻塞超时异常，eagain是非阻塞没接收到信息抛出的异常
        if str(exc) == "[Errno 116] ETIMEDOUT" or str(exc) == "[Errno 11] EAGAIN":
            pass
        else:
            raise OSError(exc)

if (conn, addr) == (None, None):
    udp_sock.close()
    sys.exit()

# 连接成功

conn.settimeout(5.0)
while True:
    data = conn.recv(1024)
    if len(data) == 0:     #判断客户端是否断开连接
        print("close socket")
        conn.close()
        break
    print(data)
    ret = conn.send(data)

udp_sock.close()

接下来是pc端的核心代码：

address = ('', PORT)
s = socket(AF_INET, SOCK_DGRAM)
s.setsockopt(SOL_SOCKET, SO_BROADCAST, 1)

s.bind(address)

# udp sock等待接收广播
while True:
    print(' wait recv...')
    data, address = s.recvfrom(1024)
    print(' [recv form %s:%d]:%s' % (address[0], address[1], data))

    s.close()

    if data.decode() == "[HI]":
        break

IPADDR = address[0]

# tcp连接
tcp_client_socket = socket(AF_INET, SOCK_STREAM)

server_ip, server_port = IPADDR, PORT
tcp_client_socket.connect((server_ip, server_port))

# 连接成功
send_data = input("请输入要发送的数据：")
tcp_client_socket.send(send_data.encode())

recvData = tcp_client_socket.recv(1024)
print('接收到的数据为:', recvData.decode())

tcp_client_socket.close()

三、抽象，抽象，更加抽象

在成功实现广播连接之后，实现OTA在线更新的大厦已经落成，所剩只是一点修饰的工作了。两小朵乌云之一是定义好各个指令的协议，并将这个esp32上位机模块和esp32OTA模块封装起来，之二且待后文详说。

首先我们要将recv、send等等函数封装一下，因为发送接收时会出现各种问题，不是掉链接，没回应，超时，就是回应的很奇怪，不符合预期。而这些问题的重要性也都不同，掉链接的话可以直接结束ota程序了，其他的话有的可以再试试，有的根本不用在意。

所以我们先定义了几种返回值，然后对两个关键函数封装了一下。

SUCCESS = 0
NOTICE = 1
WARNING = 2
ERROR = 3
CRITICAL = 4

class UpperComputer(object):

    def recv_signal(self, description_of_this_time, expected_dat = None):
        try:
            dat = self.conn.recv(1024).decode()
            if len(dat) == 0:
                log.print_only("upper comp lost connection when {}".format(description_of_this_time))
                return "", CRITICAL

            if expected_dat != None and dat != expected_dat:
                log.error("Response Invalid when {}. (res: {})".format(description_of_this_time, dat))
                return dat, ERROR

            return dat, SUCCESS

        except Exception as exc:
            log.error("No Response when {}.(exc: {})".format(description_of_this_time, exc))
            return "", ERROR

    def send_signal(self, dat):
        try:
            self.conn.send(dat.encode())
            return True, SUCCESS
        except Exception as exc:
            log.error("Send Failed {}. {}".format(dat, exc))
            return False, CRITICAL

这样封装的好处是每次不需要进行繁复的try-except，只需要判断返回值是否正常即可。同时还避免了重复的log语句。

接下来是初始化函数，对udpsock和tcpsock分别进行初始化；广播连接函数已经介绍过了，之后是指令处理函数。需要注意tcp协议下如果连续发送消息，那么接收方可能一次recv收到对方两次send的内容，就可能会导致invalid response或者no reponse。为了避免这种情况，应该双方一唱一和，A发完消息B要回复收到。所以对于上位机发送的有后续补充信息的指令，要回复“ready”，没有补充信息的，就只需要回复"finish"或者查询的值即可。下面是esp32上用于和上位机通信的模块，pc端用于通信的模块类似，只是没有operation_handler()。

class UpperComputer (object):
    def __init__(self, self_ip, port):
        self.port = port
        self.ip = self_ip

        self.usock = socket(..)
        self.tsock = socket(..)

    def broadcast_and_connect(self):
        # udp broadcast
        # tcp connect
        return True

    def operation_handler(self):

        dat, ret = self.recv_signal("ready to recv operation")
        if ret >= WARNING:
            return ret

        if dat == "[UPDATE]":
            self.send_signal("[READY]")
            return self.update()
        # ...
        elif dat == '[GETFILELIST]':
            return self.get_file_list()
        else:
            self.conn.send(dat.encode()) # echo
            return NOTICE

经过这样的抽象处理，OTA的功能就已经实现了，并且使用起来很简便。

FILE_ROOT = "D:\\我的文档\\学习\\ESP32\\update\\"
SEND_FILE_DICT = {"下位机程序.py": "main.py"} # key代表pc端的文件名称，value代表需要保存到esp32中的位置
SAVE_PATH = "D:\\我的文档\\学习\\ESP32\\download\\"
DOWNLOAD_LIST = ['log.txt', 'main.py']

if __name__ == "__main__":
    esp32 = ESP32Ctrl(PORT)
    esp32.connect()
    # esp32.update(FILE_ROOT, SEND_FILE_DICT)
    # esp32.reboot()
    # esp32.download(DOWNLOAD_LIST, SAVE_PATH)
    file_list, _ = esp32.get_file_list()
    print(file_list)
    esp32.delete("log.txt")

    esp32.close()

四、ESPREMOTE

但是每次更新都需要去改pc端的代码，比方需要上传或下载什么文件、想要获取文件列表还要重新改代码运行一次，颇有些麻烦。笔者想到初次接触到esp32时，用到了一个模块叫做ampy。这个模块利用命令行实现了对esp32上放置、移除文件、运行代码等操作，我们是否也可以把我们的上位机功能做成命令行呢？

python在实现命令行中os模块非常有用，os.path可以对文件路径进行诸多操作，os.chdir还可以自动记录当前所在文件夹，不用手动判断文件夹是否存在了。

class COMMANDER(object):
    def command_handler(self, command):
        arg_list = command.split(" ")
        op = arg_list [0].lower()

        # cd 进入文件夹
        if op in ['cd']:
            try:
                command = command[len(op + " ") : ]
                command.strip("\"\'")
                os.chdir( './' + command)

                self.update_cwd()
            except Exception as exc:
                print(Fore.RED + f"ERROR: {exc}" + Fore.RESET)
            return

        # elif ..:
        # else:

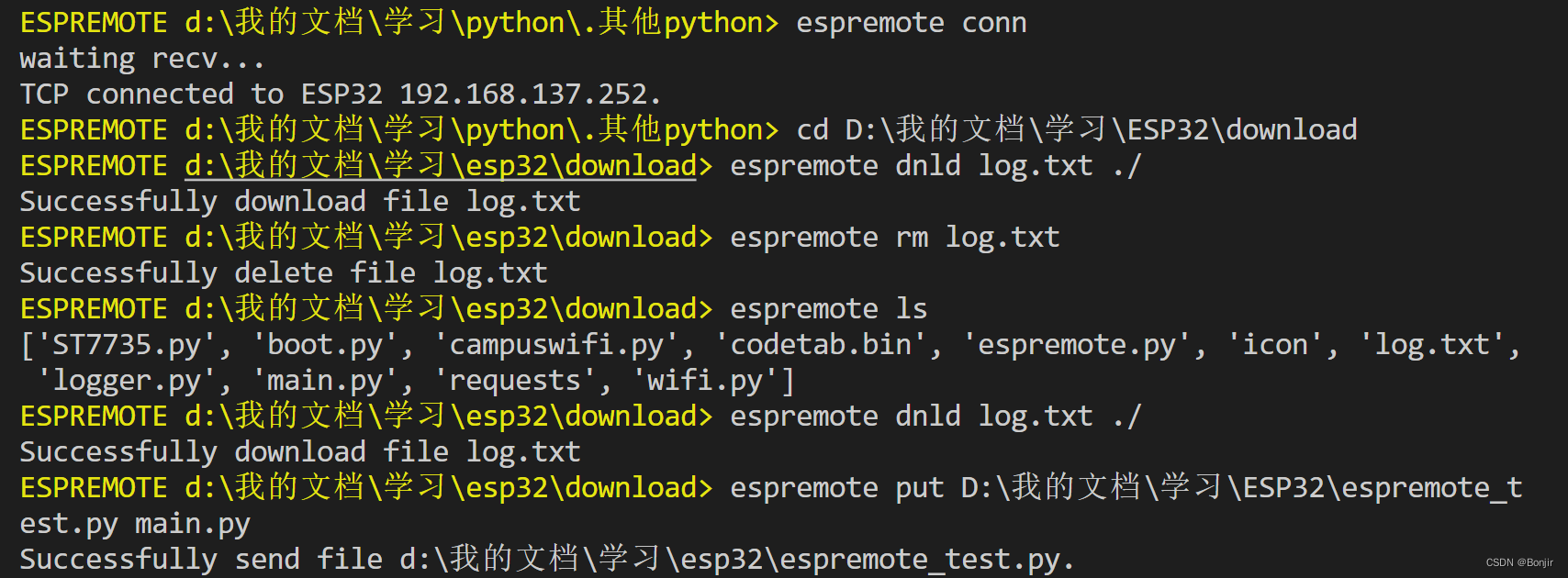

我们现将本模块称为espremote，调用指令为espremote command [args]。下面给出了espremote的实现方法和效果展示。

        elif op in ['espremote']:
            if len(arg_list) == 1 or arg_list[1] == 'help':
                print(help_info['help'])
                return

            op2 = arg_list[1].lower()
            arg_list = arg_list[2:]

            if op2 in ['conn']:
                esp32.connect()
                return
            # elif ..:
            # else:

---

Espremote模块是一个能够给予特定协议远程控制esp32开发板的实用工具。利用Espremote可以远程连接板子、管理文件系统以及上传、下载文件。

该模块的pc端、esp32端模块和示例程序已经放在本人的仓库里了，欢迎大家取用。
