UML类图 入门介绍

什么是UML

1、UML ： Unified modeling language ： 统一建模语言。
  是一种用于软件系统分析和设计的语言工具，它用于帮助软件开发人员进行思考和记录思路的结果。
2、UML 本身是一套符号的规定，就像数学符号和化学符号一样，这些符号用于描述软件模型中的各个元素和他们之间的关系。
  比如 类、接口、实现、繁华、依赖、组合、聚合等。

UML 类图

类图 是 描述 类 与 类 之间关系的图。
1、用于描述 系统中的 类本身的组成、类之间的各种关系；
2、类之间的关系 ：依赖、泛化（继承）、实现、关联、聚合、组合。
3、类图中 +号 表示 公有属性、 -号表示 私有属性、#号表示 受保护属性、/ 表示静态成员。

下面 重点看一下 这六种关系 和 对应的方式方式。

类图-依赖关系（Dependence）

【定义】：一个类的变化，会影响另一个类的使用或实现。
       只要是在类中用到的其他的类，那么他们之间就存在依赖关系。
       如果没有对方，就连编译都通过不了。
       1）类的成员变量 是 另一个类的对象；
       2）类的方法的参数 是 另一个类的对象；
       3）类的方法的返回值 是 另一个类的类型；
       4）类的方法中 使用到了 另一个类。
【符号】：一条带箭头的虚线，箭头指向被依赖的类。

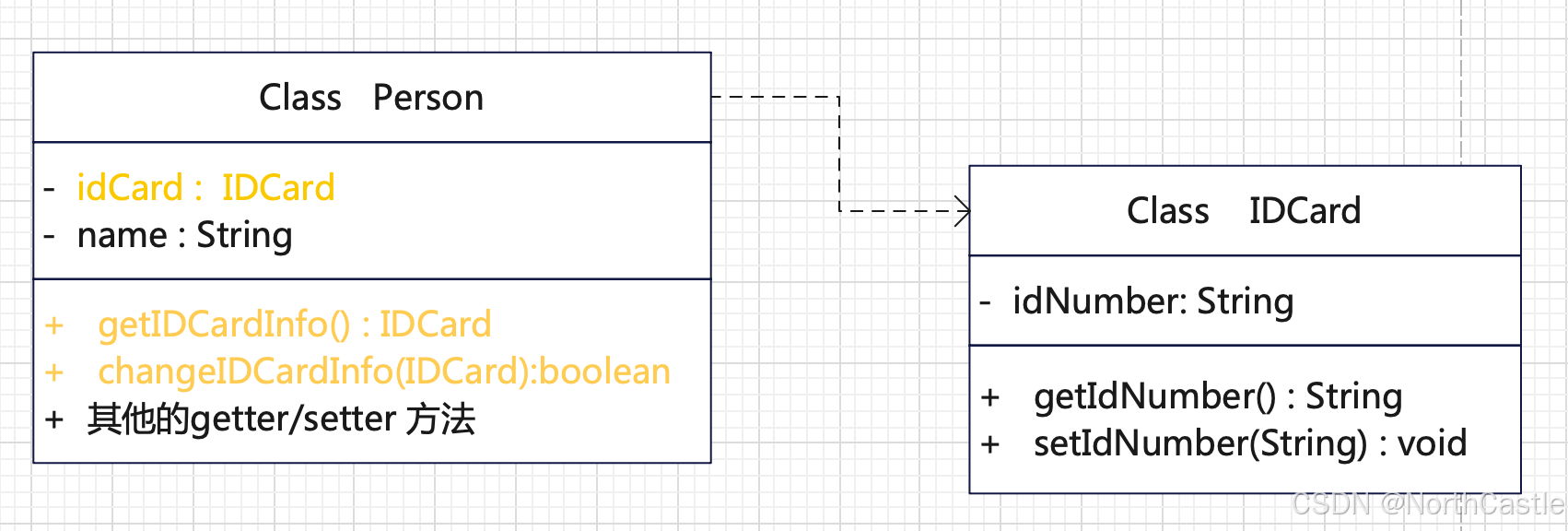

【举例】：一个类的方法参数中使用到了另一个类的对象。

Person 类 中 依赖 IDCard 类。
现实含义 ： IDCard 是身份证类，Person 是 公民类。每一个公民都有一个身份证信息。

类图-泛化（Generalization）

【定义】：泛化关系 就是 继承关系。
    如果 A类 继承了 B类，那么 A 和 B 就存在泛化关系。
【符号】：一条 有空心三角形箭头的 实线，指向 父类。

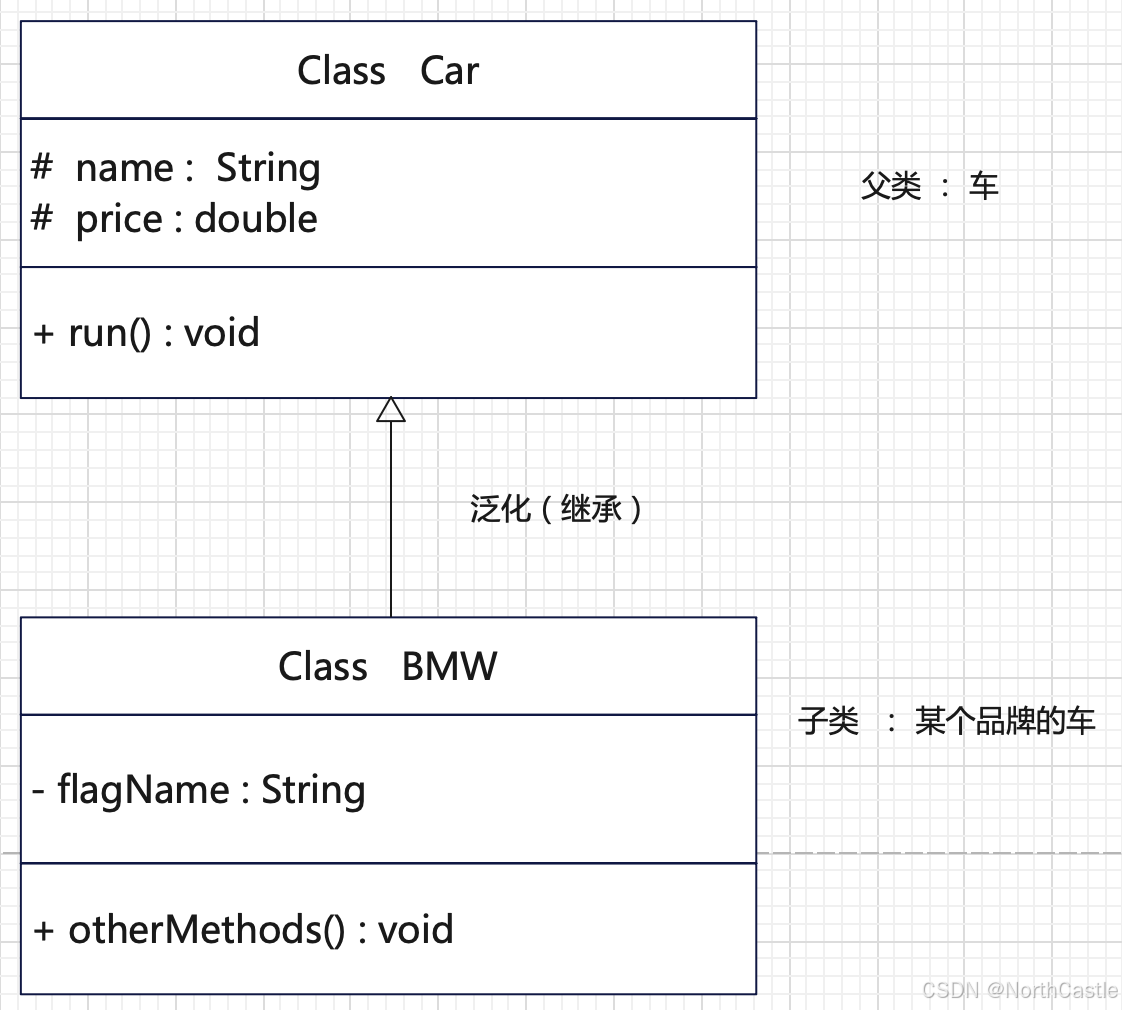

【举例】：一个类继承了另一个类。

类图-实现关系（Implementation）

【定义】：实现关系 就是 接口 和 实现类 之间的关系。
     如果 B类 实现了 接口 A，则二者之间就是 实现关系。
【符号】：一条 有空心三角形的虚线，指向 接口。

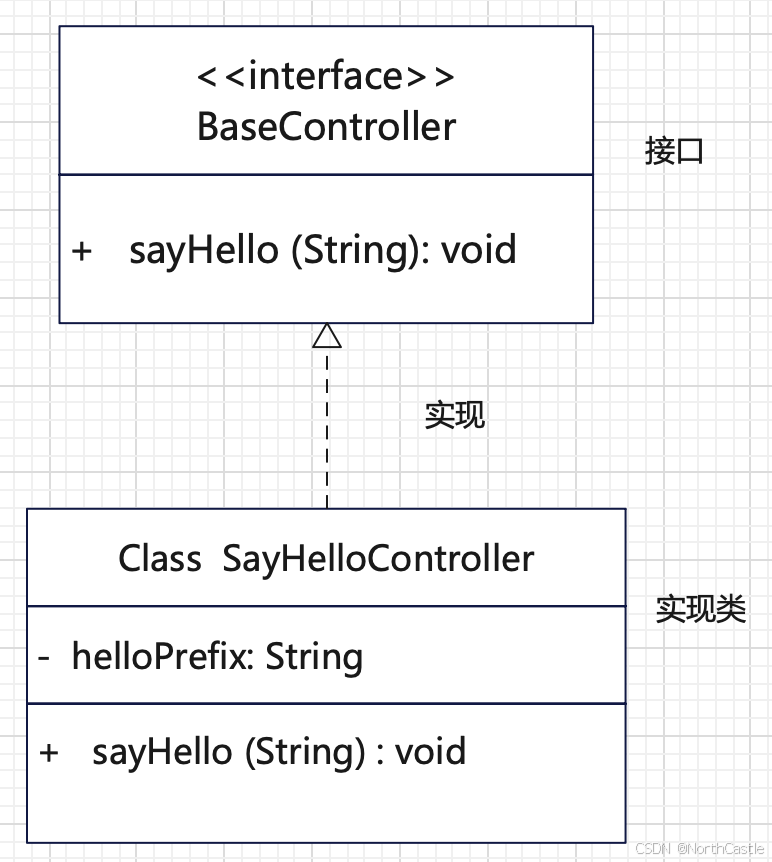

【举例】：一个类，实现了 一个接口。

类图-关联关系（Association）

【定义】：关联关系 用于表示 不同类之间的一种结构化的关系，描述了对象之间是如何相互作用的。
   （是依赖关系的特例）
    1、角色名称 ： 可以在关联的两端 标注 名称用于区分理解；
    2、多重性 ：定义了一个类的对象可以与另一个类的多少个对象进行关联，写在关联线的两端：
       【1】 ： 表示只有1个；
       【0..1】 :  表示 0个 或 1个；
       【0..*】 或【*】 ：表示 0个 或 多个；
       【1..*】: 表示 1个 或 多个。
    3、导航性 （种类）：
    	【单向关联】：只有从一个类 到 另一个类单方向 的关联；
    	【双向关联】：两个类互相都可以访问对方；
    	【自关联】：一个类与其自身之间的关联。
【符号】：一条 实线 ，如果需要指定关联的方向，可以添加箭头，箭头指向被依赖的类。

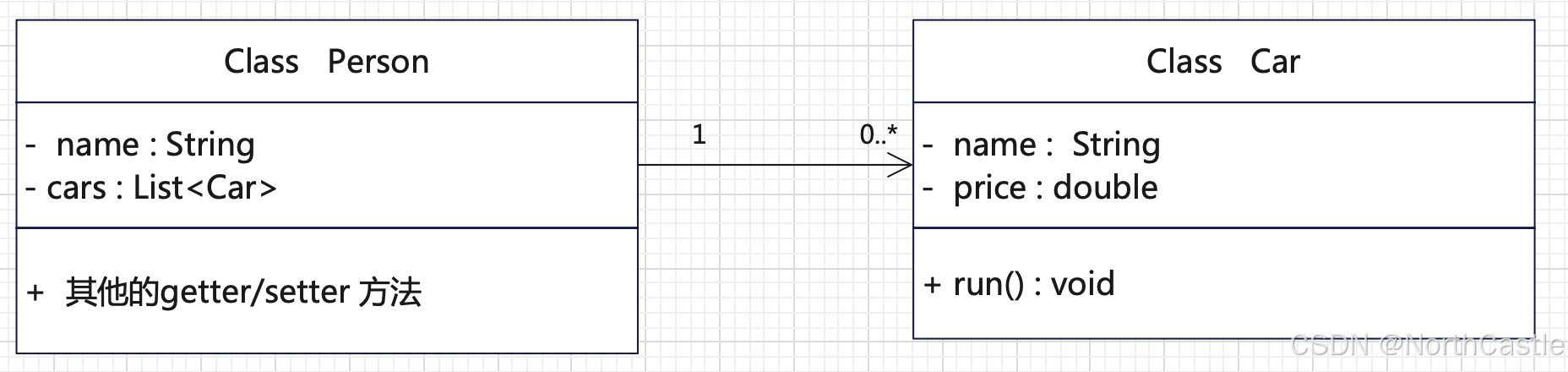

【举例】：一个人可以有多辆车。

类图-聚合关系(Aggregation)

【定义】： 表示 整体 和 部分 的关系，且 整体 与 部分 是可以分开的，部分对象可以独立存在。
    （是关联关系的特例）
    1、整体和部分之间是一种松散的关联，整体不存在了，部分 仍然可以独立存在。
    2、部分对象不是由整体对象创建的，而是可以在外部创建后添加到整体中。
    3、多重性：一个整体可以包含多个部分；一个部分可以参与多个整体。
    4、导航性：通常情况下是单项的，由 整体到部分。
【符号】： 一条 带有 空心菱形箭头 的 实线，箭头指向整体类。

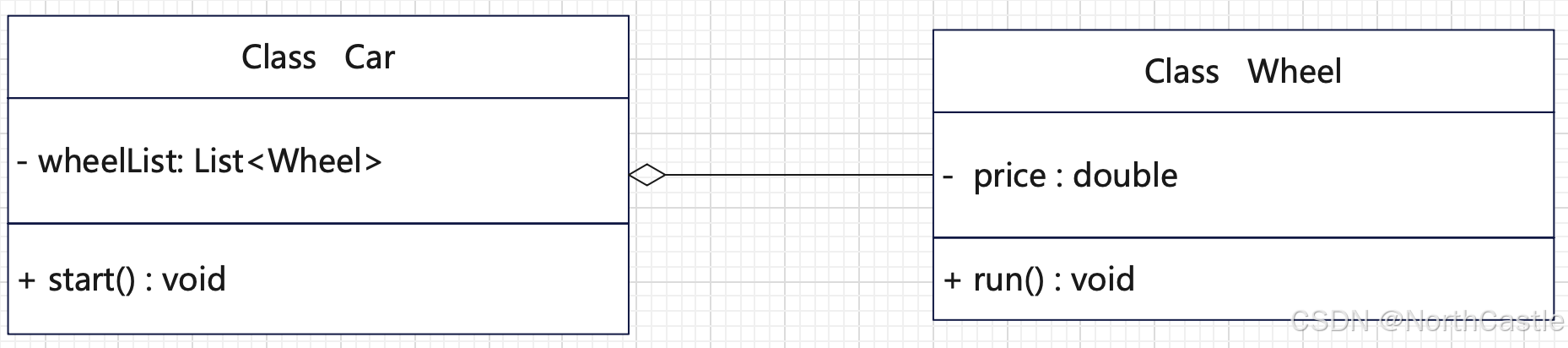

【举例】：一个汽车 有  四个轮胎；汽车 如果报废了，但是 轮胎还可以继续给别的车用。

类图-组合关系(Composition)

【定义】：表示 整体与部分的关系，但是 整体与部分不可以分开。
    1、部分对象的生命周期完全依赖于整体对象，整体对象被销毁，则部分对象也会被销毁；
    2、独占性 ：部分对象只能属于一个整体对象，不可以共享给其他整体对象。
    3、多重性 ：部分对象的多重性只能是 【0...1】，表示 只能属于一个整体。
    4、导航性 ：通常是单项的，只能从整体到部分。
【符号】：一条 带有实心菱形箭头的实线，箭头指向整体。

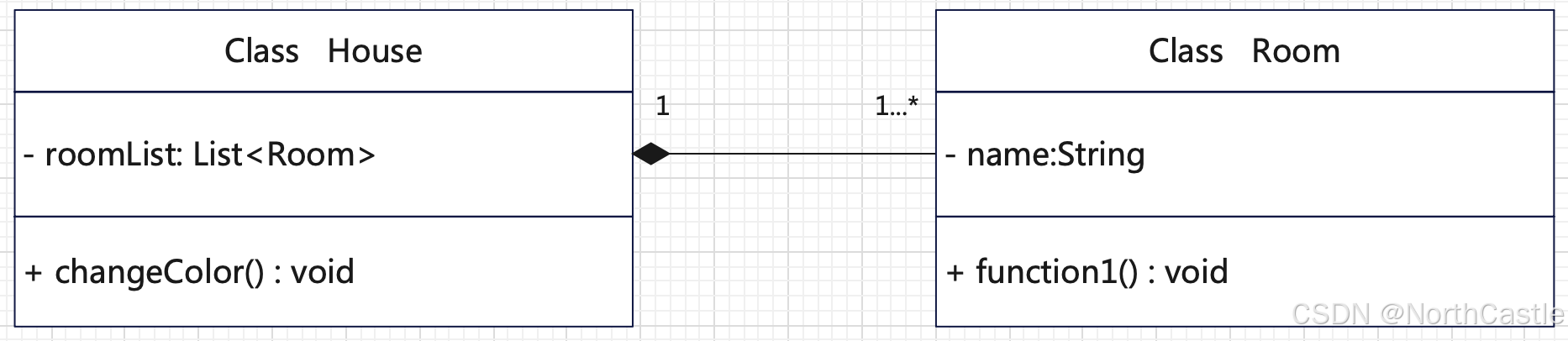

【举例】：一个房子有多个房间。
