本文以乳胶手套为例，详细介绍了如何在ABAQUS中进行多步顺序分析，包括拉伸过程和释放过程的建模、网格划分、材料属性设置、边界条件、场输出定义、重启动输出以及释放过程的分析步创建和稳定问题处理。通过实例分享了ABAQUS使用中的关键步骤和技巧。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

以一个乳胶手套一部分先拉伸，后释放为例。

拉伸过程

常规建模之后

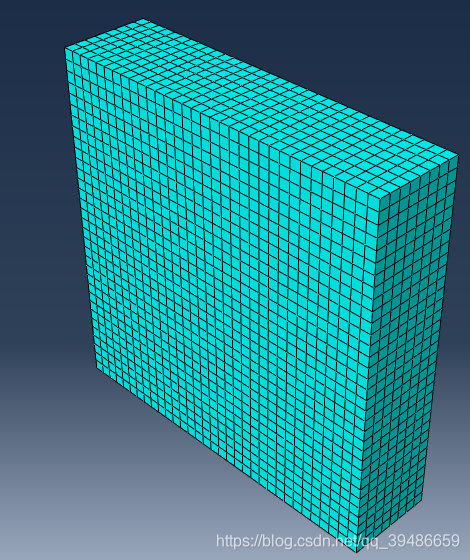

划分网格，可以稍微密一些
在这里插入图片描述

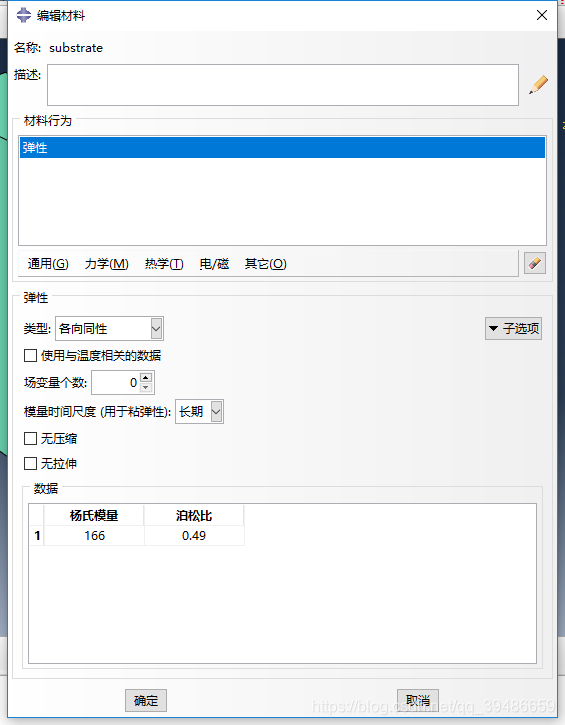

材料泊松比给尽量大，为0.49（comsol里给这个值，拉伸之后厚度竟然不变！！？）
在这里插入图片描述
建立一般分析步

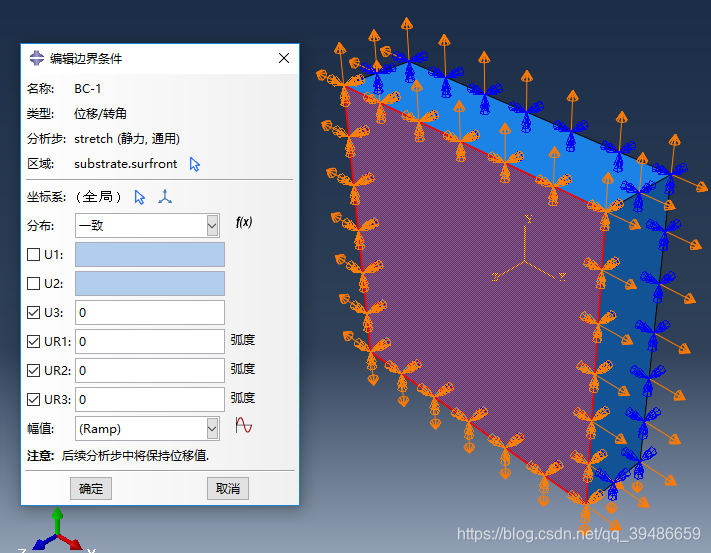

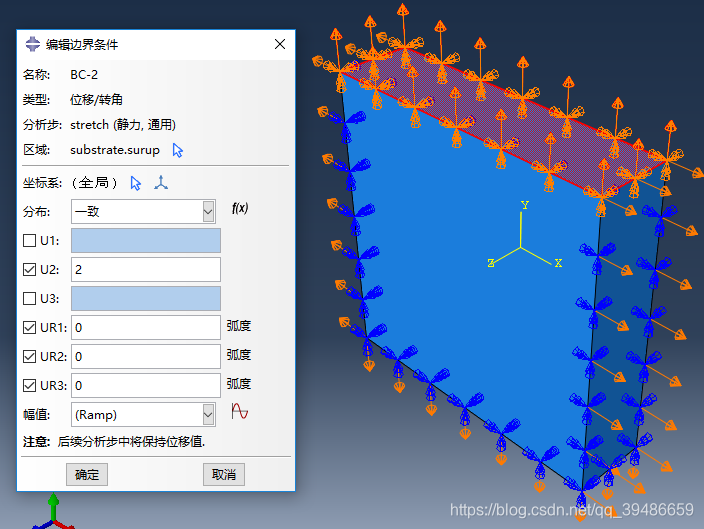

针对几何面设置边界条件如下：
在这里插入图片描述
在这里插入图片描述

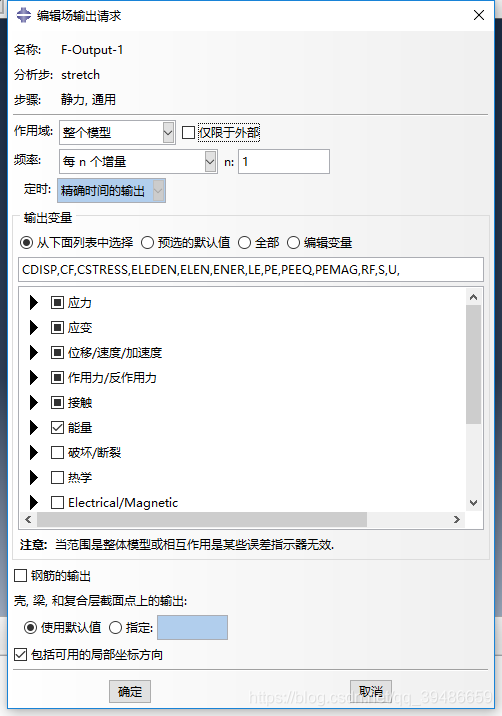

定义场输出
在这里插入图片描述

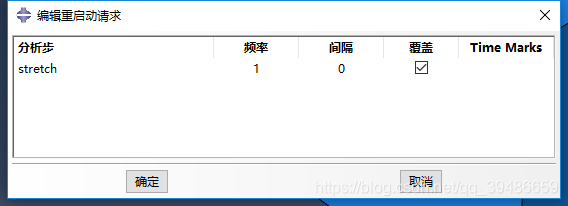

建立重启动输出，不然没有res文件，也方便用重启动技术。
在这里插入图片描述
建立作业提交
