STM32F1 时钟系统框图

目录

1.1 时钟系统框图

1.2 STM32F10xx时钟源（5个）

1.3 SYSCLK系统时钟源（3个）

1.4 时钟信号输出引脚（PA8）

1.5 几个重要的时钟（5个）

注意事项

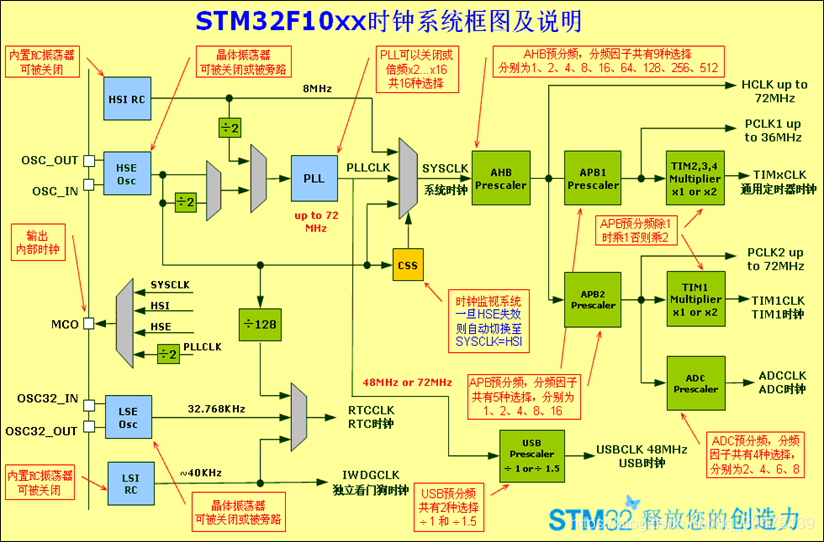

1.1时钟系统框图

1.2 STM32F10xx时钟源（5个）

        STM32 有5个时钟源:HSI、HSE、LSI、LSE、PLL。

        ①、HSI是高速内部时钟，RC振荡器，频率为8MHz，精度不高。

        ②、HSE是高速外部时钟，可接石英/陶瓷谐振器，或者接外部时钟源，频率范围为4MHz~16MHz。

        ③、LSI是低速内部时钟， RC振荡器，频率为40kHz，提供低功耗时钟，如：WDG。　

        ④、LSE是低速外部时钟，接频率为32.768kHz的石英晶体，如RTC。

        ⑤、PLL为锁相环倍频输出，其时钟输入源可选择为HSI/2、HSE或者HSE/2。倍频可选择为2~16倍，但是其输出频率最大不得超过72MHz。

1.3 SYSCLK系统时钟源（3个）

        系统时钟SYSCLK可来源于三个时钟源：

        ①、HSI振荡器时钟

        ②、HSE振荡器时钟

        ③、PLL时钟

1.4 时钟信号输出引脚（PA8）

        STM32可以选择一个时钟信号输出到MCO脚(PA8)上，可以选择为PLL输出的2分频、HSI、HSE、或者系统时钟。

1.5 几个重要的时钟（5个）

• SYSCLK(系统时钟) :

• AHB总线时钟

• APB1总线时钟(低速): 速度最高36MHz

• APB2总线时钟(高速): 速度最高72MHz

• PLL时钟

注意事项

        任何一个外设在使用之前，必须首先使能其相应的时钟。
