计算机网络基础复习（二）

物理层

通信方式

根据信息在传输线上的传送方向，分为以下三种通信方式：

单工通信：单向传输
半双工通信：双相交替传输
全双工通信：双向同时传输。

带通调制

用调制信号去调制一个载波，使载波的某个（些）参数随基带信号的变化规律去变化的过程称为带通调制

模拟信号是连续的信号，数字信号是离散的信号。带通调制把数字信号转换为模拟信号。

数据链路层

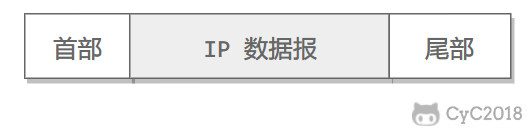

1.封装成帧

将网络层传下来的分组添加首部和尾部，用于标记帧的开始和结束。

2.透明传输

透明表示一个实际存在的事物看起来好像不存在一样。

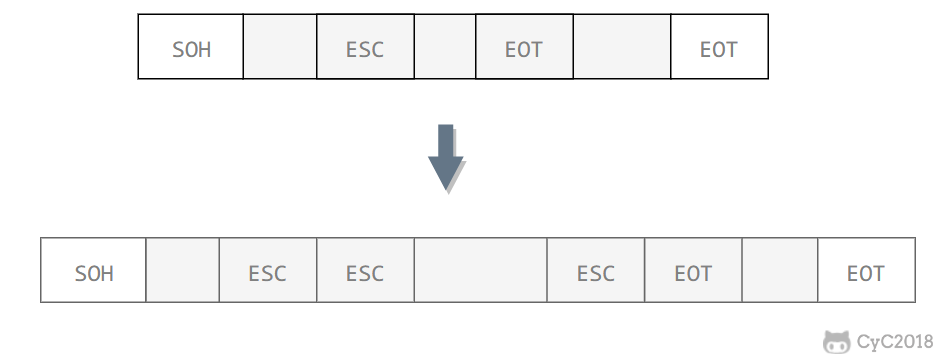

帧使用首部和尾部进行定界，如果帧的数据部分含有和首部尾部相同的内容，那么帧的开始和结束位置就会被错误判定，需要在数据部分出现首部、尾部相同的内容前面加上转义字符。如果数据部分出现转义字符，那么就在转义字符前面再加个转义字符。在。在接收端进行处理之后可以还原出原始数据。这个过程透明传输的内容是转义字符，用户察觉不到转义字符的存在。

3.差错检测

目前数据链路层广泛使用了循环冗余检验（CRC）来检查比特差错。

信道分类

1.广播信道

一对多通信，一个节点发送的数据能够被广播信道上所有的节点接收到

所有的节点都在同一个广播信道上发送数据，因此需要有专门的控制方法进行协调，避免发生冲突（冲突也叫碰撞）

主要有两种控制方法进行协调，一个是使用信道复用技术，一个是使用CSMA/CD协议

信道复用技术

为何要使用
因为在一般情况下，通信信道带宽远远大于用户所需的带宽，使用信道复用技术可以提高信道利用率，共享信道资源，降低网络成本。
信道复用技术分为频分复用，时分复用，波分复用，码分复用，空分复用，统计复用，极化波复用。
“复用”是一种将若干个彼此独立的信号，合并为一个可在同一信道上同时传输的复合信号的方法。
比如，传输的语音信号的频谱一般在300~3400Hz内，为了使若干个这种信号能在同一信道上传输，可以把它们的频谱调制到不同的频段，合并在一起而不致相互影响，并能在接收端彼此分离开来。

CSMA/CD协议

载波监听多点接入 / 碰撞检测（带有冲突检测的载波侦听多路存取）

是IEEE 802.3使用的一种媒体访问控制方法。从逻辑上可以划分为两大部分：数据链路层的媒体访问控制子层（MAC）和物理层。它严格对应于ISO开放系统互连模式的最低两层。LLC子层和MAC子层在一起完成OSI模式的数据链路层的功能。
CSMA/CD的基本原理是：所有节点都共享网络传输信道，节点在发送数据之前，首先检测信道是否空闲，如果信道空闲则发送，否则就等待；在发送出信息后，再对冲突进行检测，当发现冲突时，则取消发送。

多点接入：说明这是总线型网络，许多主机以多点的方式连接到总线上。
**载波监听：**每个主机都必须不停的监听信道。在发送前，如果监听到信道正在使用，就必须等待。
**碰撞检测：**在发送中，如果监听到信道已有其它主机正在发送数据，就表示发生了碰撞。虽然每个主机在发送数据之前都已经监听到信道为空闲，但是由于电磁波的传播时延的存在，还是有可能会发生碰撞。

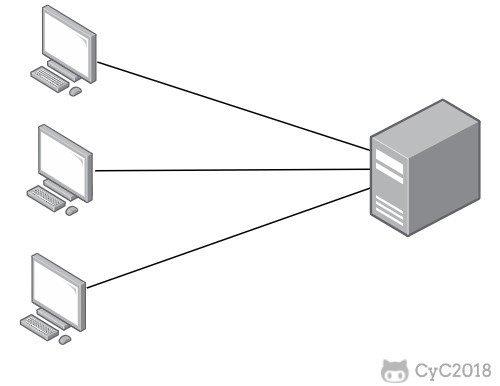

2.点对点信道

一对一通信

因为不会发生碰撞，因此也比较简单，使用 PPP 协议进行控制。

ppp协议

互联网用户通常需要连接到某个 ISP 之后才能接入到互联网，PPP 协议是用户计算机和 ISP 进行通信时所使用的数据链路层协议。

点到点协议（Point to Point Protocol，PPP）是为在同等单元之间传输数据包这样的简单链路设计的链路层协议。 [1]  这种链路提供全双工操作，并按照顺序传递数据包。设计目的主要是用来通过拨号或专线方式建立点对点连接发送数据，使其成为各种主机、网桥和路由器之间简单连接的一种共通的解决方案。PPP具有以下功能：
（1）PPP具有动态分配IP地址的能力，允许在连接时刻协商IP地址；
（2）PPP支持多种网络协议，比如TCP/IP、NetBEUI、NWLINK等；
（3）PPP具有错误检测能力，但不具备纠错能力，所以ppp是不可靠传输协议；
（4）无重传的机制，网络开销小，速度快。
（5）PPP具有身份验证功能。
（6） PPP可以用于多种类型的物理介质上，包括串口线、电话线、移动电话和光纤（例如SDH），PPP也用于Internet接入。

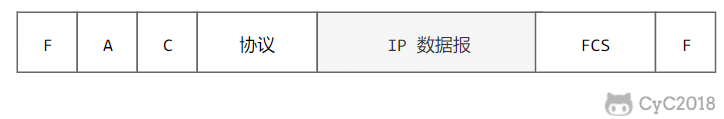

PPP 的帧格式：

F 字段为帧的定界符
A 和 C 字段暂时没有意义
FCS 字段是使用 CRC 的检验序列
信息部分的长度不超过 1500

信道复用技术

1.频分复用

频分复用的所有主机在相同的时间占用不同的频率带宽资源。

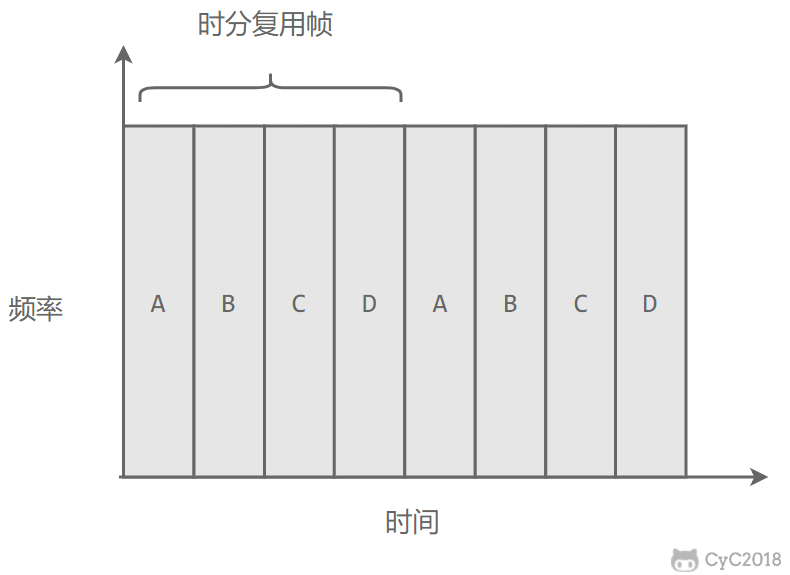

2.时分复用

时分复用的所有主机在不同的时间占用相同的频率带宽资源。

使用频分复用和时分复用进行通信，在通信的过程中主机会一直占用一部分信道资源。但是由于计算机数据的突发性质，通信过程没必要一直占用信道资源而不让出给其它用户使用，因此这两种方式对信道的利用率都不高。

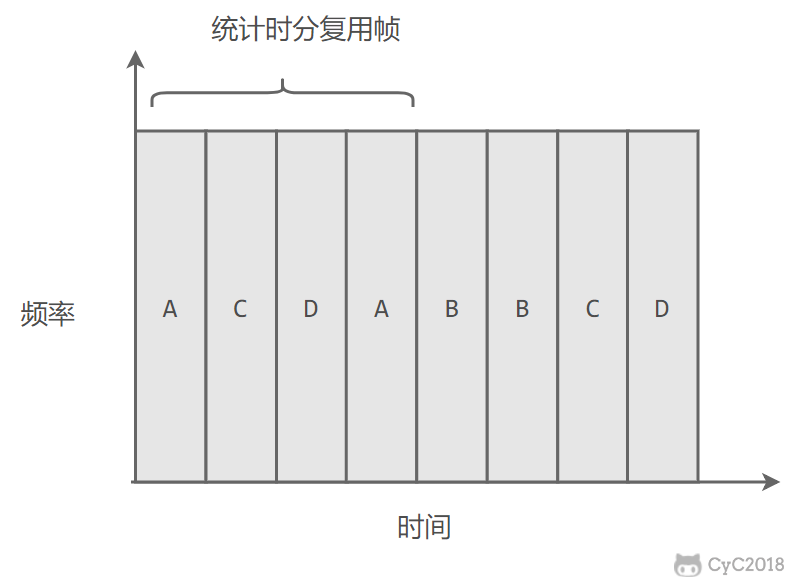

3.统计时分复用

是对时分复用的一种改进，不固定每个用户在时分复用帧中的位置，只要有数据就集中起来组成统计时分复用帧然后发送。

4.波分复用

光的频分复用。由于光的频率很高，因此习惯上用波长而不是频率来表示所使用的光载波。

5.码分复用

为每个用户分配 m bit 的码片，并且所有的码片正交，对于任意两个码片S 和 T有

为了讨论方便，取 m=8，设码片 S 为 00011011。在拥有该码片的用户发送比特 1 时就发送该码片，发送比特 0 时就发送该码片的反码 11100100。

在计算时将 00011011 记作 (-1 -1 -1 +1 +1 -1 +1 +1)，可以得到

其中 S’ 为 S 的反码。

利用上面的式子我们知道，当接收端使用码片 S 对接收到的数据进行内积运算时，结果为 0 的是其它用户发送的数据，结果为 1 的是用户发送的比特 1，结果为 -1 的是用户发送的比特 0。

码分复用需要发送的数据量为原先的 m 倍。

MAC地址

MAC地址是链路层地址，长度为6字节（48位），用于唯一标识网络适配器（网卡）

一台主机拥有多少个网络适配器就有多少个MAC地址。例如笔记本电脑普遍存在无线网络适配器和有线网络适配器，因此就有两个 MAC 地址。

局域网

局域网是一种典型的广播通信，主要特点是网络为一个单位所拥有，且地理范围和站点数目均有限

主要有以太网、令牌环网、FDDI 和 ATM 等局域网技术，目前以太网占领着有线局域网市场。

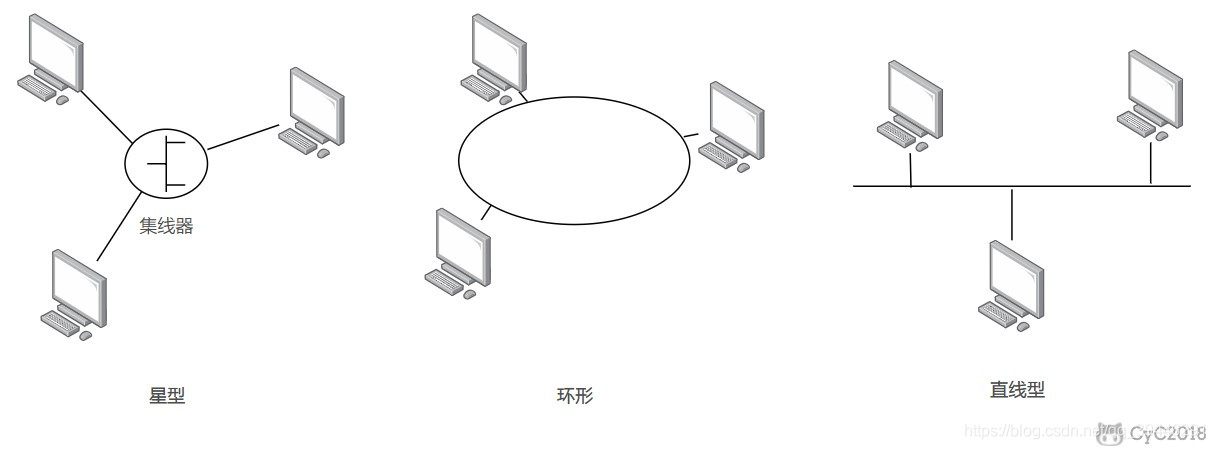

可以按照网络拓扑结构对局域网进行分类：星型，环形，直线型

在这里插入图片描述

以太网

以太网是一种星型拓扑结构局域网。

早期使用集线器进行连接，集线器是一种物理层设备，作用于比特而不是帧，当一个比特到达接口时，集线器重新生成这个比特，并将其能量强度放大，从而扩大网络的传输距离，之后再将这个比特发送到其它所有接口。如果集线器同时收到两个不同接口的帧，那么就发生了碰撞。

目前以太网使用交换机替代了集线器，交换机是一种链路层设备，它不会发生碰撞，能根据 MAC 地址进行存储转发。

以太网帧格式：

类型：标记上层使用的协议；
数据：长度在 46-1500 之间，如果太小则需要填充；
FCS ：帧检验序列，使用的是 CRC 检验方法；

交换机

交换机具有自学习能力，学习的是交换表的内容，交换表中存储着 MAC 地址到接口的映射。

正是由于这种自学习能力，因此交换机是一种即插即用设备，不需要网络管理员手动配置交换表内容。

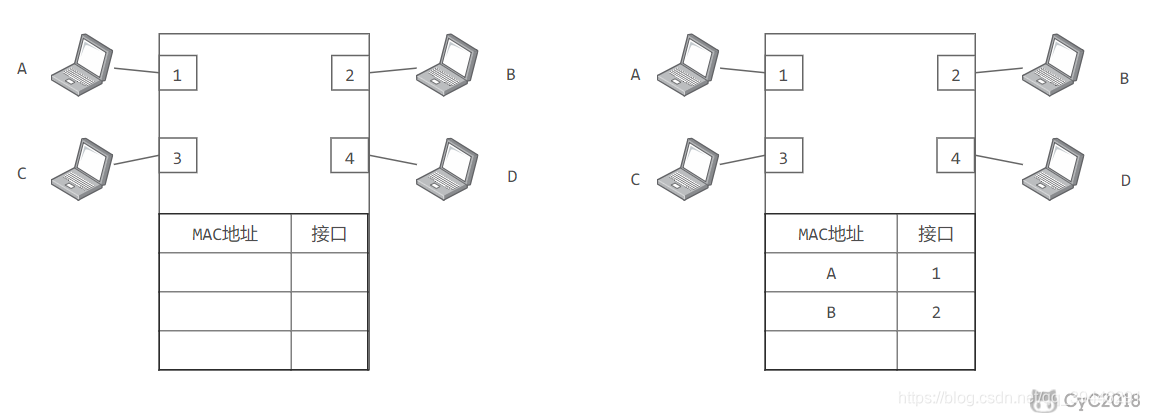

下图中，交换机有 4 个接口，主机 A 向主机 B 发送数据帧时，交换机把主机 A 到接口 1 的映射写入交换表中。为了发送数据帧到 B，先查交换表，此时没有主机 B 的表项，那么主机 A 就发送广播帧，主机 C 和主机 D 会丢弃该帧，主机 B 回应该帧向主机 A 发送数据包时，交换机查找交换表得到主机 A 映射的接口为 1，就发送数据帧到接口 1，同时交换机添加主机 B 到接口 2 的映射。在这里插入图片描述
