文档地址

ARMv7-A和 ARMv7-R的文档地址：
https://developer.arm.com/documentation/ddi0406/cd/?lang=en

ARMv8-A 的文档地址：
https://developer.arm.com/documentation/ddi0487/ka/?lang=en

ARM64因为指令更长，hook起来更稳定，所以有时候逆向反而更容易

参数和返回值传递

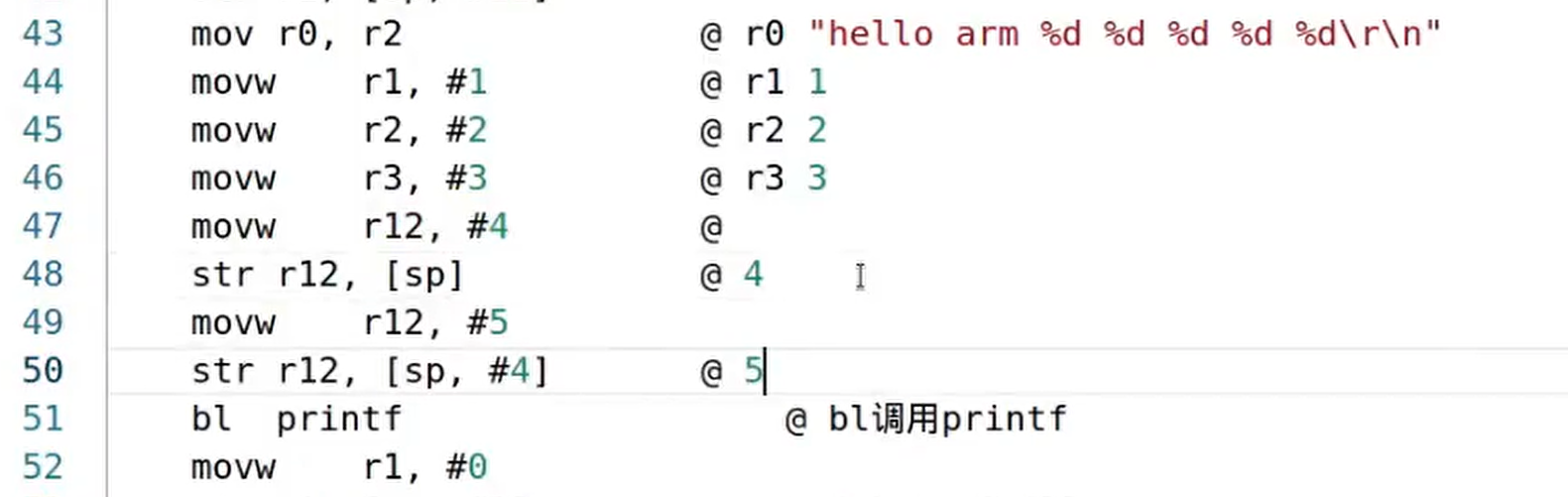

Arm32参数传递

前4个参数，使用r0~r3传递
后面的参数，使用栈传递
在这里插入图片描述

#include <stdio.h>

int main(int argc, char const *argv[])
{
    printf("hello arm:%d %d %d %d %d\r\n",1,2,3,4,5);
    return 0;
}

export PATH=/home/tom/kanxue/Chapter09/android-ndk-r21e/toolchains/llvm/prebuilt/linux-x86_64/bin:$PATH
clang -target arm-linux-android21 -S hello-multiarg.c -o hello-multiarg.s

hello-multiarg.s:

@ %bb.0:
	.save	{r11, lr}
	push	{r11, lr}
	.setfp	r11, sp
	mov	r11, sp
	.pad	#32
	sub	sp, sp, #32
	mov	r2, #0
	str	r2, [r11, #-4]
	str	r0, [r11, #-8]
	str	r1, [r11, #-12]
	mov	r0, sp
	mov	r1, #5
	str	r1, [r0, #4]
	mov	r1, #4
	str	r1, [r0]
	ldr	r0, .LCPI0_0
.LPC0_0:
	add	r0, pc, r0
	mov	r1, #1
	mov	r3, #2
	mov	r12, #3
	str	r2, [sp, #16]           @ 4-byte Spill
	mov	r2, r3
	mov	r3, r12
	bl	printf

Arm64参数和返回值传递

前8个参数：R0~R7
返回值:

不超过64位：X0
超过64位：将返回值的地址存在X8，函数返回后从X8存储的地址取出返回值

常用寄存器

ARM32中主要寄存器

（armeabi-v7a,armeabi）

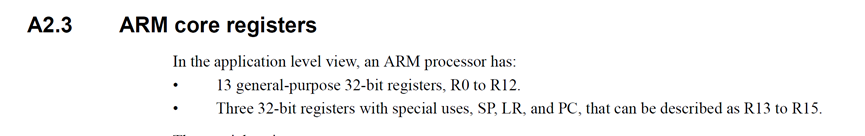

在这里插入图片描述
13+3个寄存器

R0-R12
SP LR PC

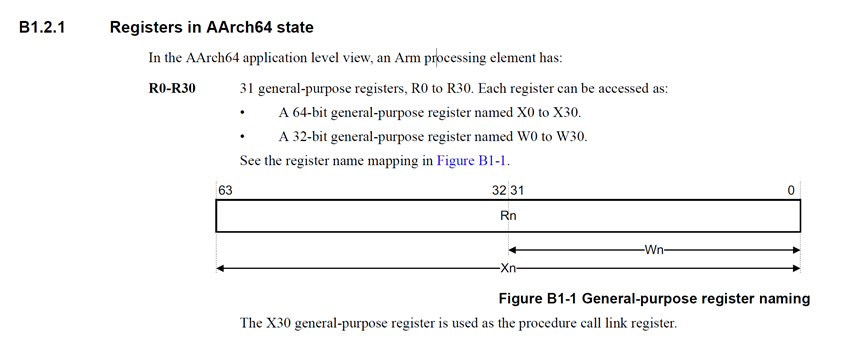

ARM64中主要寄存器

（arm64-v8a）
31+2+32+2个寄存器

R0~R30 31个通用寄存器，每个64位
- 64bit：X0~X30
- 32bit：W0~W30
- X30被用作链接寄存器（Link Register，LR），存储函数调用的返回地址
SP
PC

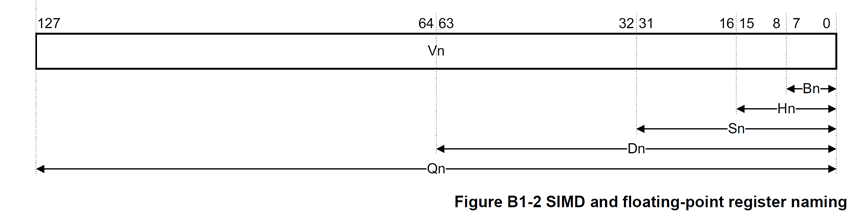

V0-V31：SIMD&FP registers，浮点寄存器
FPCR, FPSR

LR寄存器（Link Register）

在ARM处理器中使用 lr实现对调用点的记录
ARM处理器执行BL时，会自动将 当前PC减去4的结果 保存到LR寄存器
参考https://www.cnblogs.com/FightingChen/p/12411753.html

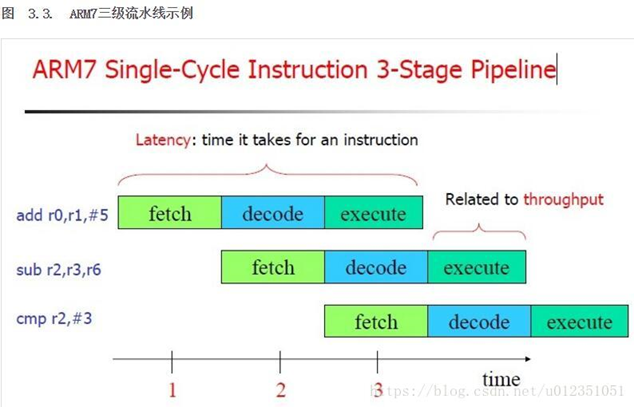

流水线

注意 PC值 = 当前程序执行位置 + 8字节，因为ARM是三级流水线

三级流水线：
取指、译码、执行
在这里插入图片描述
所以PC值 = 当前程序执行位置 + 8字节
参考：https://blog.youkuaiyun.com/u012351051/article/details/80898085

负整数的十六进制

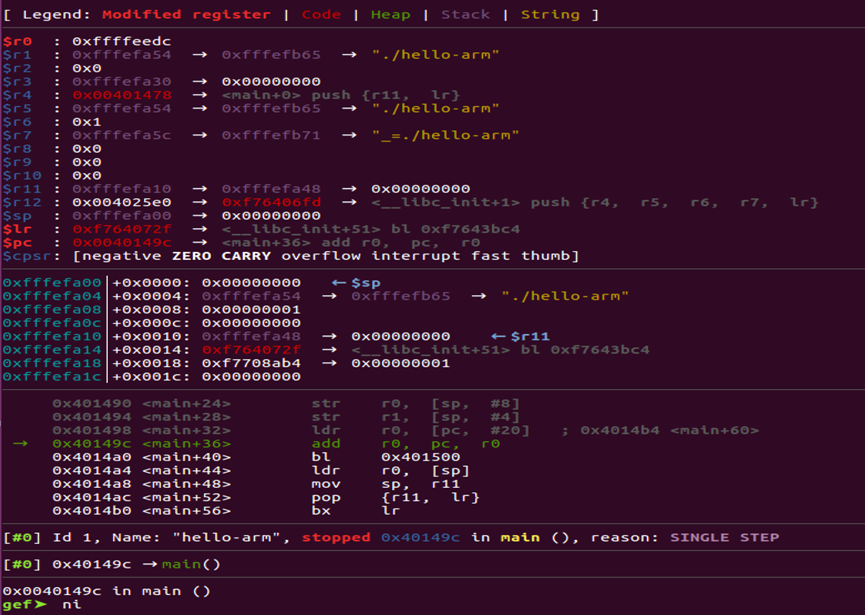

执行前
在这里插入图片描述
r0是0xffffeedc，也就是-4388
参见https://www.toolhelper.cn/Digit/BaseConvertNegative

pc是0x0040149c，也就是4,199,580
处理器上pc的实际值是4,199,580+8=4,199,588

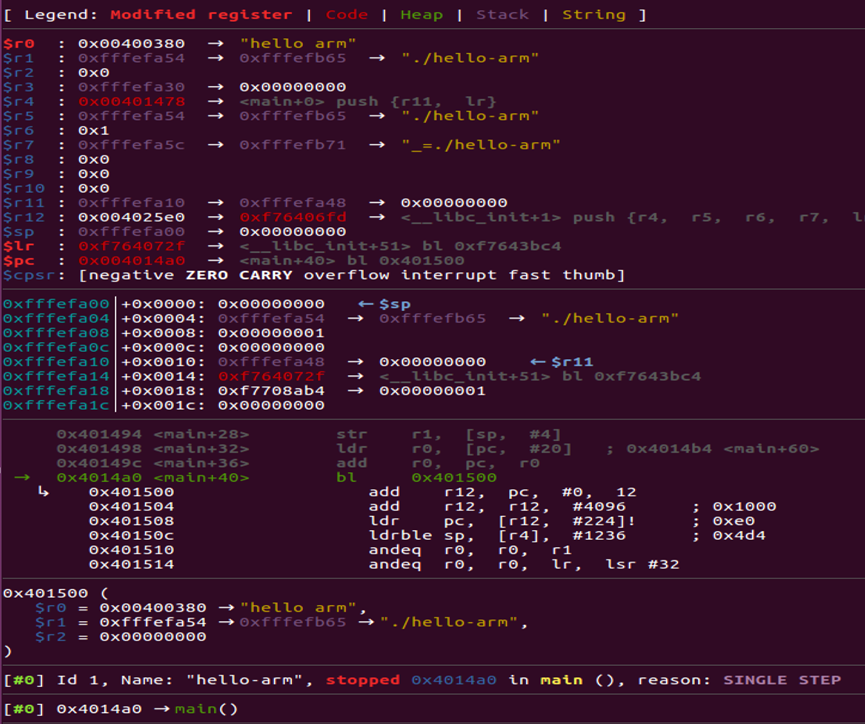

所以add r0, pc, r0之后，r0是4,199,588-4388=4,195,200=0x400380
在这里插入图片描述

符号

井号# ：代表立即数

立即数要以“#”为前缀

例如：

LDR  X8, [X21,#0x28]

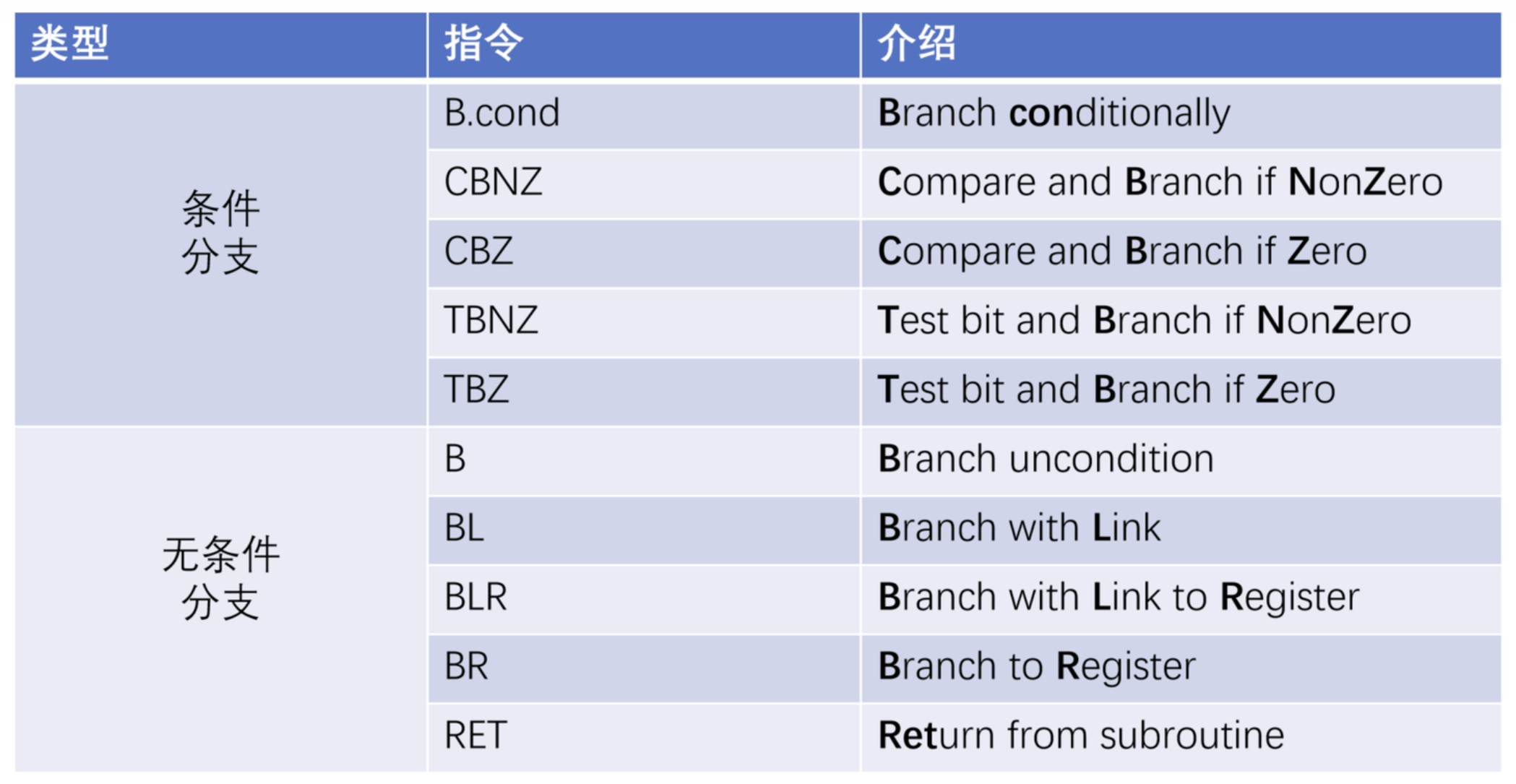

直接跳转与间接跳转

直接跳转：跳转目标是作为指令的一部分编码的
间接跳转：跳转目标是从寄存器或内存位置中读出的

在这里插入图片描述

存储器访问指令

LDR和STR

ldr    r0,  [pc,  #20]	;load to register
						;r0 = *(pc+20)

str	r2, [r11, #-4] 	;store register
						;*(r11-4) = r2

STP

STP：入栈指令（str 的变种指令，可以同时操作两个寄存器）
如：

stp x29, x30, [sp, #0x10] 	; 将 x29, x30 的值存入 sp + 16个字节的地址
stp x29, x30, [sp, #-32]! 	; 将 x29, x30 的值存入 sp - 32个字节的地址后，sp=sp-32

CSET

CSET：比较指令（满足条件，则置 1，否则置 0 ）
如：

cmp w8, #2        ; 将寄存器 w8 的值和常量 2 进行比较
cset w8, gt       ; 如果是大于(grater than)，则将寄存器 w8 的值设置为 1，否则设置为 0

TBNZ

TBNZ：特殊判断指令（满足条件，则置 1，否则置 0 ）
如：

TBNZ W28, #3, loc_D553E8       ; 如果W28寄存器的第3位不等于0，则跳转到loc_D553E8

push

push {r11, lr} 从右往左依次把寄存器压栈
在函数刚进来时会保存寄存器

r11,lr 	→	r11
			lr

pop

pop {r11, lr} 从栈中取值放入寄存器
在函数结尾时会恢复寄存器

	r11	 →	r11,lr
	lr

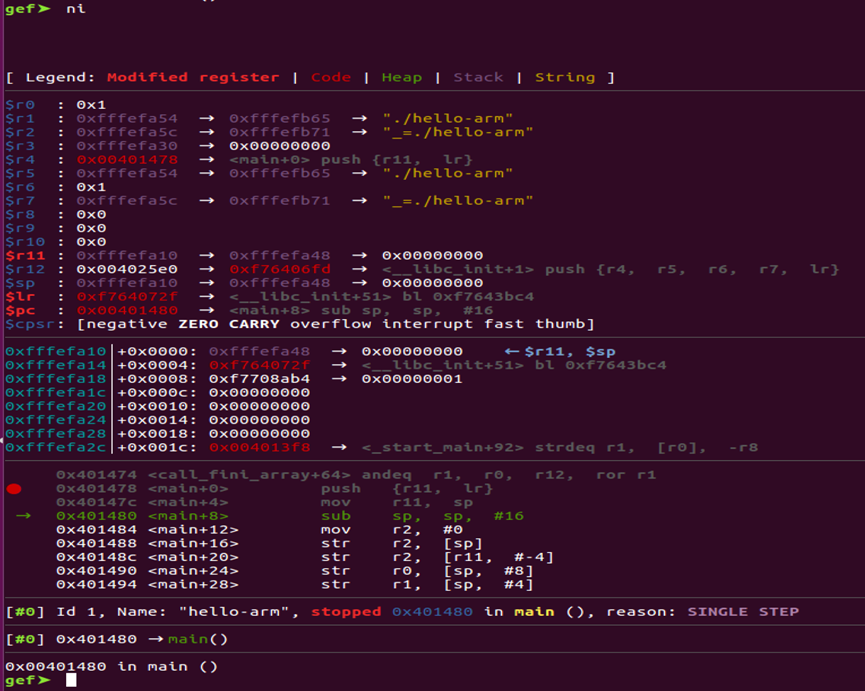

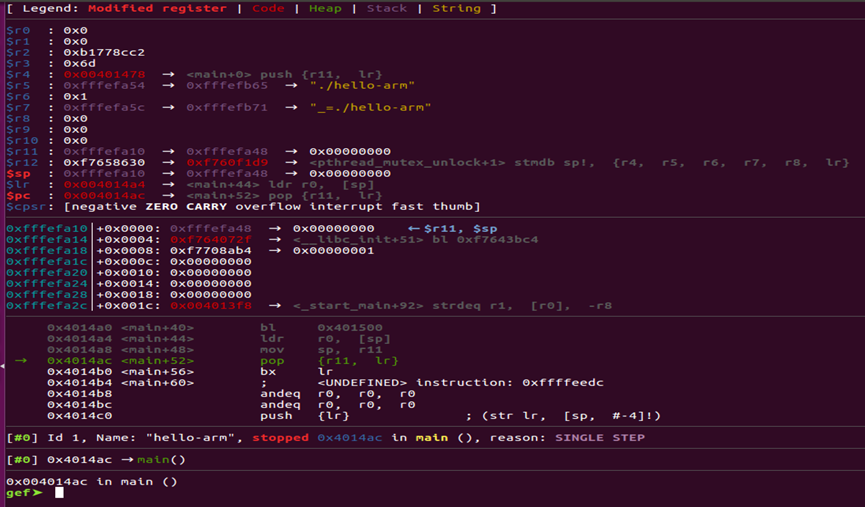

执行前：
在这里插入图片描述

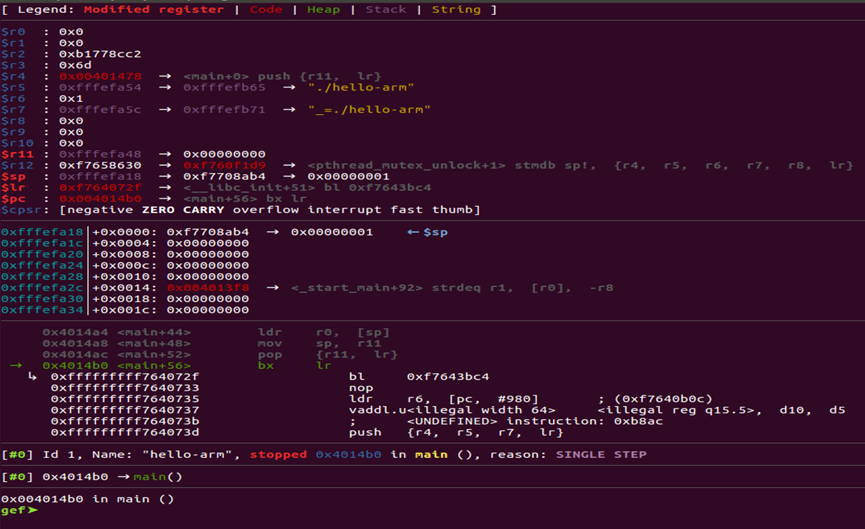

执行后：
在这里插入图片描述

常用指令

MOV

MOV 目的寄存器，源寄存器

mov    r11,  sp ;r11=sp

在这里插入图片描述

BLX（Branch with Link and eXchange）

ARM指令：每条指令都是4字节
Thumb指令：每条指令大多是2字节

从Thumb指令调用ARM指令，或者从ARM指令调用 Thumb指令时，
使用BLX，X代表切换

BLX指令会将当前指令的下一条指令地址存入LR寄存器，并跳转到指定位置（更新PC），同时切换处理器状态（ARM ↔ Thumb）

BIC（Bit Clear）

BIC <Rd>, <Rn>, <Operand2>  ; Rd = Rn AND (NOT Operand2)

例如 BIC R1, LR, #1 的功能是：

清除 LR（Link Register）的最低位（bit 0），并将结果存入 R1。

从指令到字节码

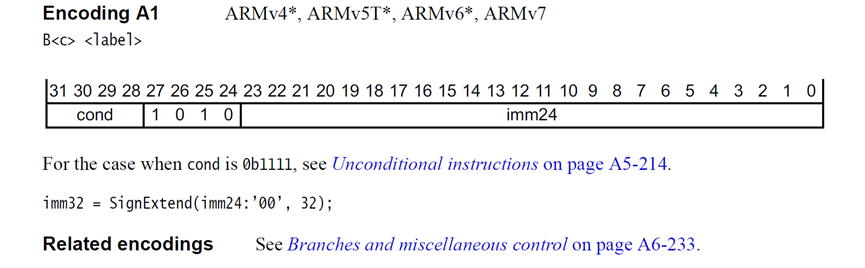

比如将B #0x40转换为字节码的时候：

在这里插入图片描述
27~24 = 1010

关于cond：

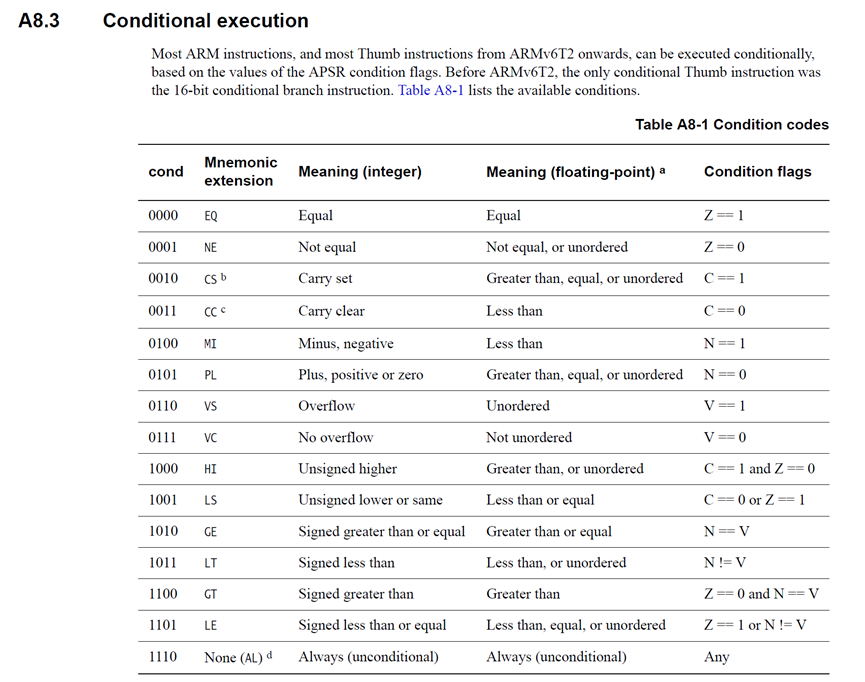

A8.3 Conditional execution
在这里插入图片描述
所以cond = 1110
31~28 = cond = 1110
27~24 = 1010
imm24之后要被SignExtend转化为imm32

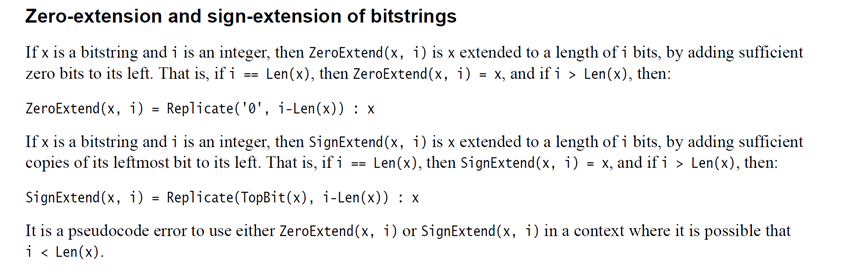

关于SignExtend：

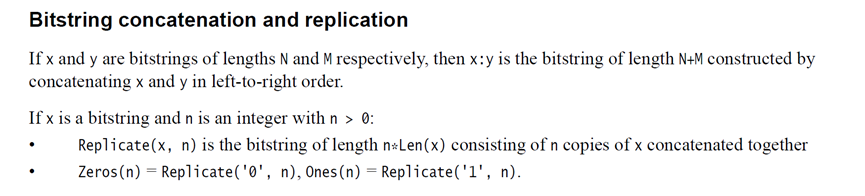

SignExtend(x, i) = Replicate(TopBit(x), i-Len(x)) : x

SignExtend(imm24:‘00’, 32)
= Replicate(TopBit(imm24:‘00’), 32-Len(imm24:‘00’)) : imm24:‘00’
= Replicate(0, 32-26) : imm24:‘00’
= ‘0000 00’ : imm24 : ‘00’

我们希望跳转到0x40，由于三级流水线，当我们执行到B #0x40这条指令的时候，我们希望跳转到的偏移量应该是0x40-0x08=0x38（其实也没太理解，这里#0x40应该是绝对地址呀）

所以希望imm32是0x38，也就是 0000 0000 0000 0000 0000 0000 0011 1000
所以imm24应该是00 0000 0000 0000 0000 0011 10

最终B #0x40对应的字节码应该是
31~28 = cond = 1110
27~24 = 1010
imm24 = 00 0000 0000 0000 0000 0011 10
合起来：1110 1010 0000 0000 0000 0000 0000 1110

可以用keystone验证
pip install capstone
pip install keystone-engine

import keystone
import capstone

def ins2bcode(arm_ins):
    ks = keystone.Ks(keystone.KS_ARCH_ARM, keystone.KS_MODE_ARM)
    arm_bytecode=ks.asm(arm_ins,as_bytes=True)
    bytecode =int.from_bytes(arm_bytecode[0],"little") # 将汇编后的字节码转换为整数，使用小端序
    bytecode_bin =format(bytecode, "032b") # 将整数转换为32位的二进制字符串
    print("arm ins: \t",arm_ins)
    print("bytecode hex: \t", hex(bytecode))
    print("bytecode bin: \t", bytecode_bin)
    return arm_bytecode[0]

def bcode2ins(arm_bytecode):
    cs=capstone.Cs(capstone.CS_ARCH_ARM, capstone.CS_MODE_ARM)
    for ins in cs.disasm(arm_bytecode, 0):
        print("ins.address: \t",ins.address) # 指令的地址
        print("ins.mnemonic: \t",ins.mnemonic) # 指令的助记符（指令名称）
        print("ins.op_str: \t",ins.op_str) # 指令的操作数

arm_ins ="B #0x40"

bytecode = ins2bcode(arm_ins)

bcode2ins(bytecode)

输出：

arm ins:         B #0x40
bytecode hex:    0xea00000e
bytecode bin:    11101010000000000000000000001110
ins.address:     0
ins.mnemonic:    b
ins.op_str:      #0x40

c++filt

可以使用c++filt 命令解析 C++中被修饰的函数名
例如：

c++filt _ZN7CNumber7setNumlEi

输出：

CNumber::setNuml(int)

每个编译器都有一套自己内部的名字，比如对于linux下g++而言。以下是基本的方法：每个方法都是以_Z开头，对于嵌套的名字（比如名字空间中的名字或者是类中间的名字,比如Class::Func）后面紧跟N ，然后是各个名字空间和类的名字，每个名字前是名字字符的长度，再以E结尾。(如果不是嵌套名字则不需要以E结尾)。
