存储器的拓展

参考：计算机组成原理微课版

B站视频https://www.bilibili.com/video/BV1r54y1U7ra

存储器的构成

完整的存储芯片由以下部分构成

• 译码驱动
• 存储矩阵
• 读写电路

表示方法	示例	意义
位表示法	1k×4位	该芯片有1k个存储单元，每个单元长度为4个二进制位
字节表示法	128B	该芯片有128个单元（一个存储单元由8个二进制位组成）

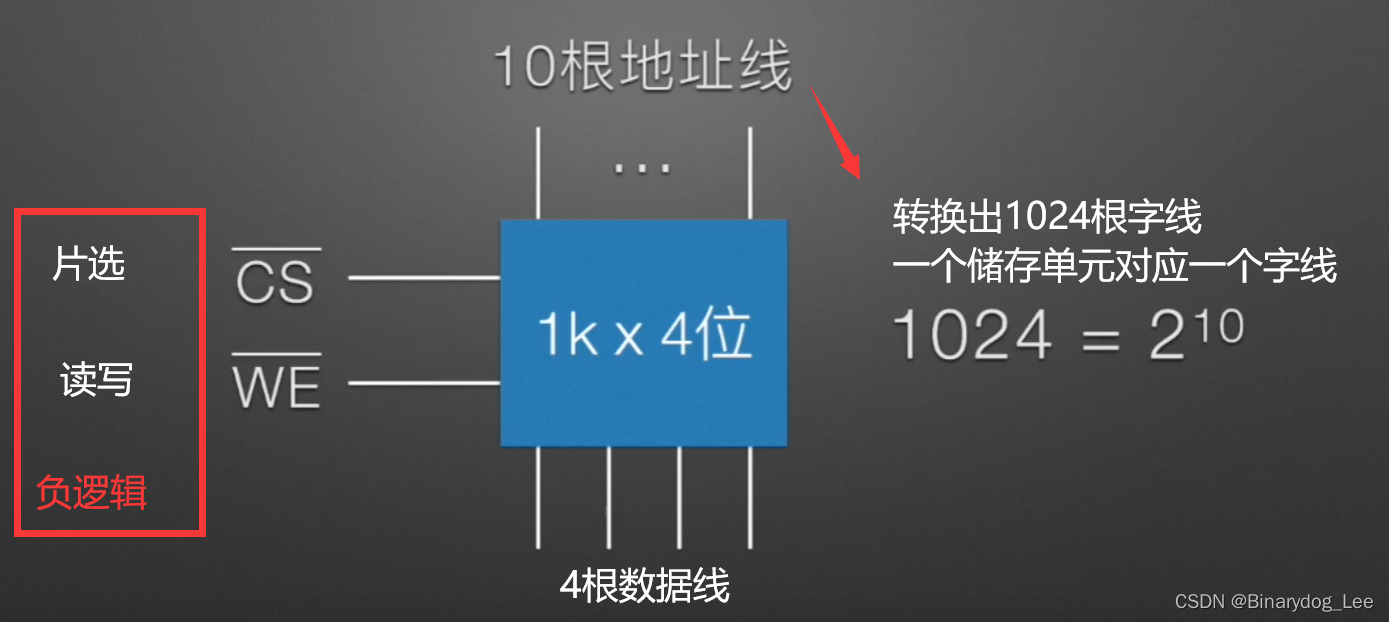

对于一个1K×4的芯片，数据线有4条，因为每个数据有四位。地址线有10条，因为1k即1024=$2^{10}$，即10位的二进制数可以表示的十进制数范围是1024以内。字线（地址线译出来的用于取每一个存储字的线路）自然有1024条

扩展方法

位扩展

又称字长扩展或者数据总线扩展

叫位扩展是因为用到的芯片的数据总线位宽小于CPU的，所以要组合出一个新的芯片，该芯片的数据位宽经过扩展后与CPU的数据位宽相等。

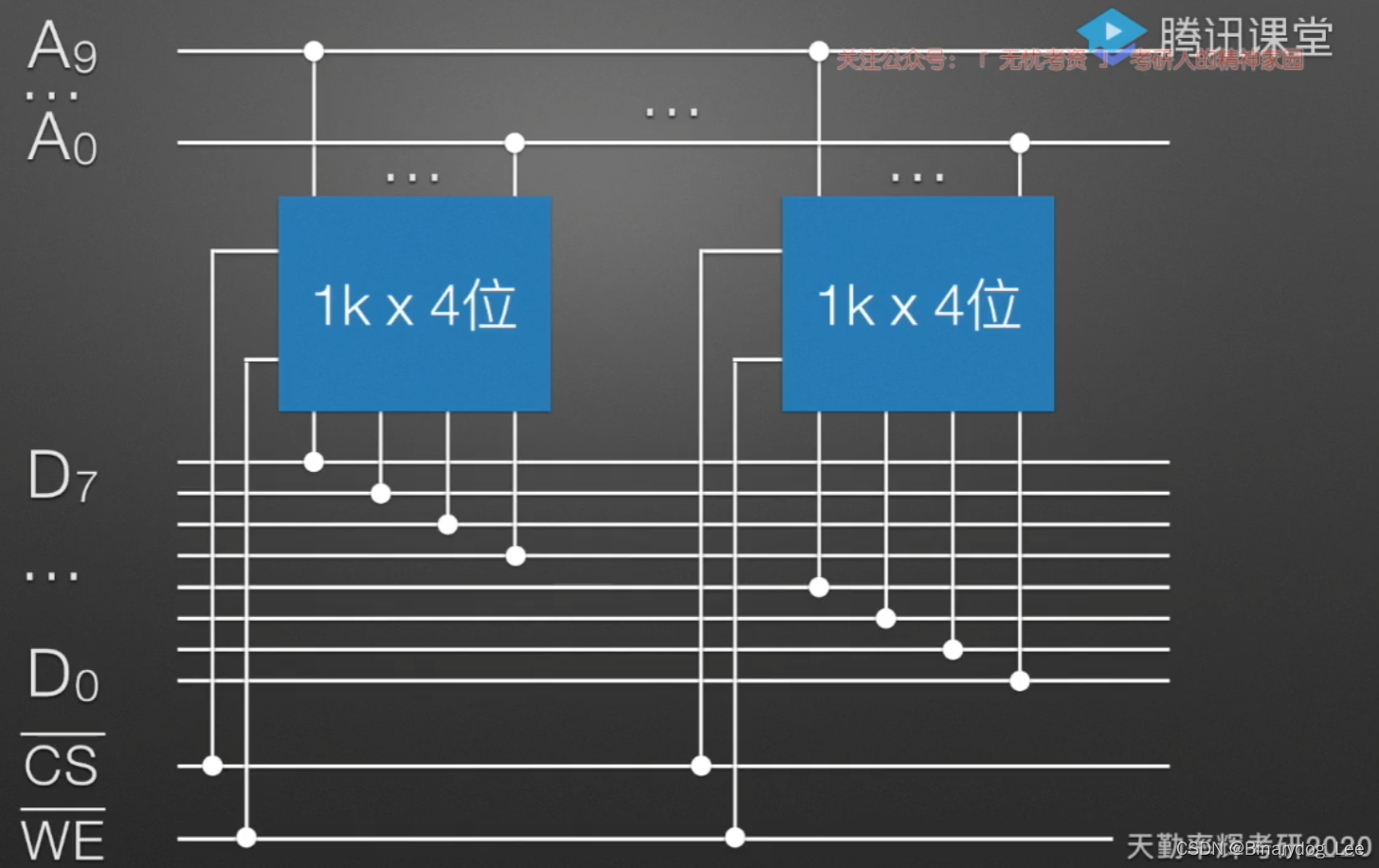

两个1K×4位的芯片组合为一个1K×8位的芯片是可行的，每个存储单元有8位，显然地址线是10不变，而数据线则是8条

字扩展

又称容量扩展或者地址总线扩展

字扩展是让存储芯片的存储单元数目拓展（不考虑每个单元的字长），以两个1K×4位扩展成一个2K×4位为例，地址线新增一位（因为$2^{10}$变到$2^{11}$取对数，至于为什么取对数是因为长度为11二进制能表示的十进制正数是2k以内的）。

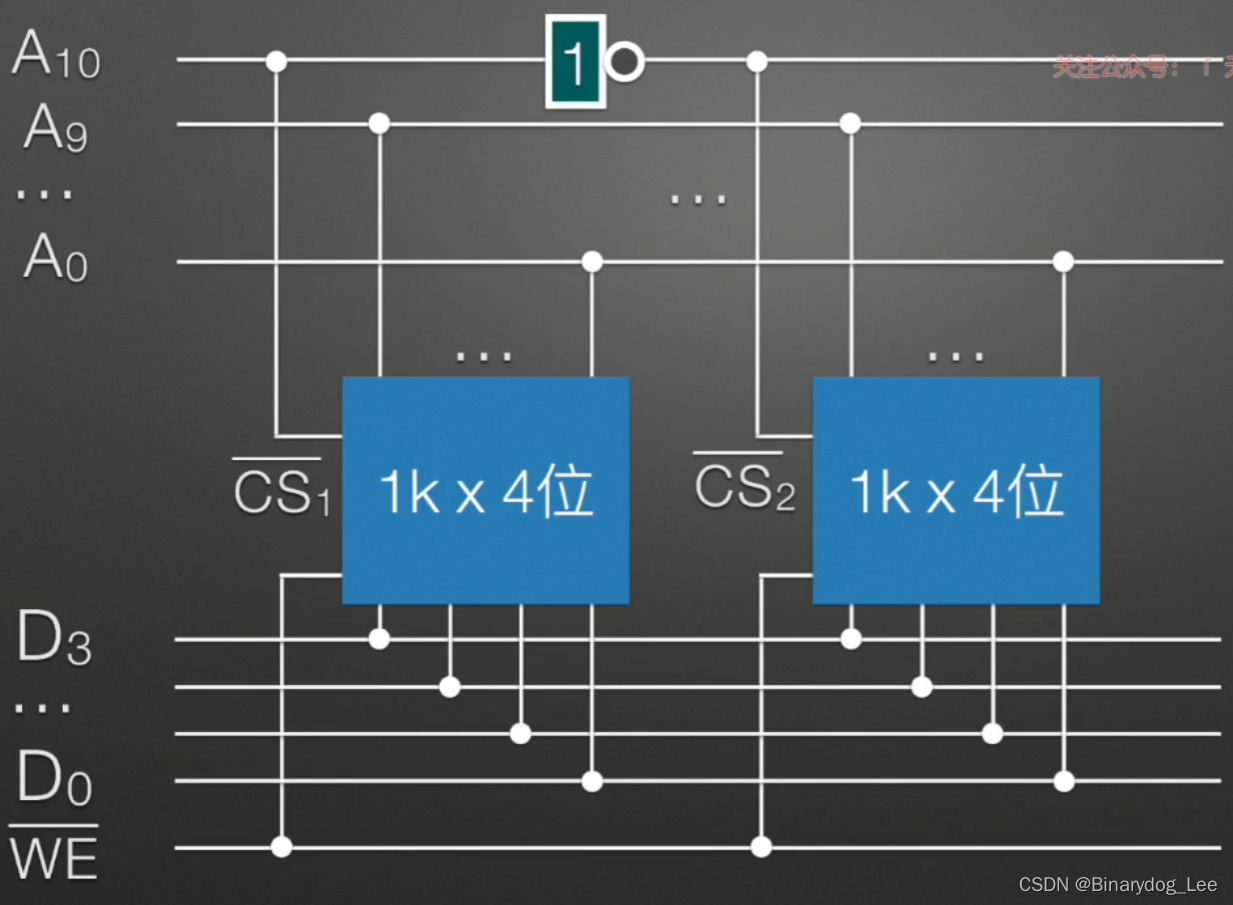

这里要注意的是$A_{10}$它在两个引出来的线之间有个取反，这样才能保证一个片选的值为1而另一个为0。数据线由于储存单元的位长度没变（还是4位）所以就不变。

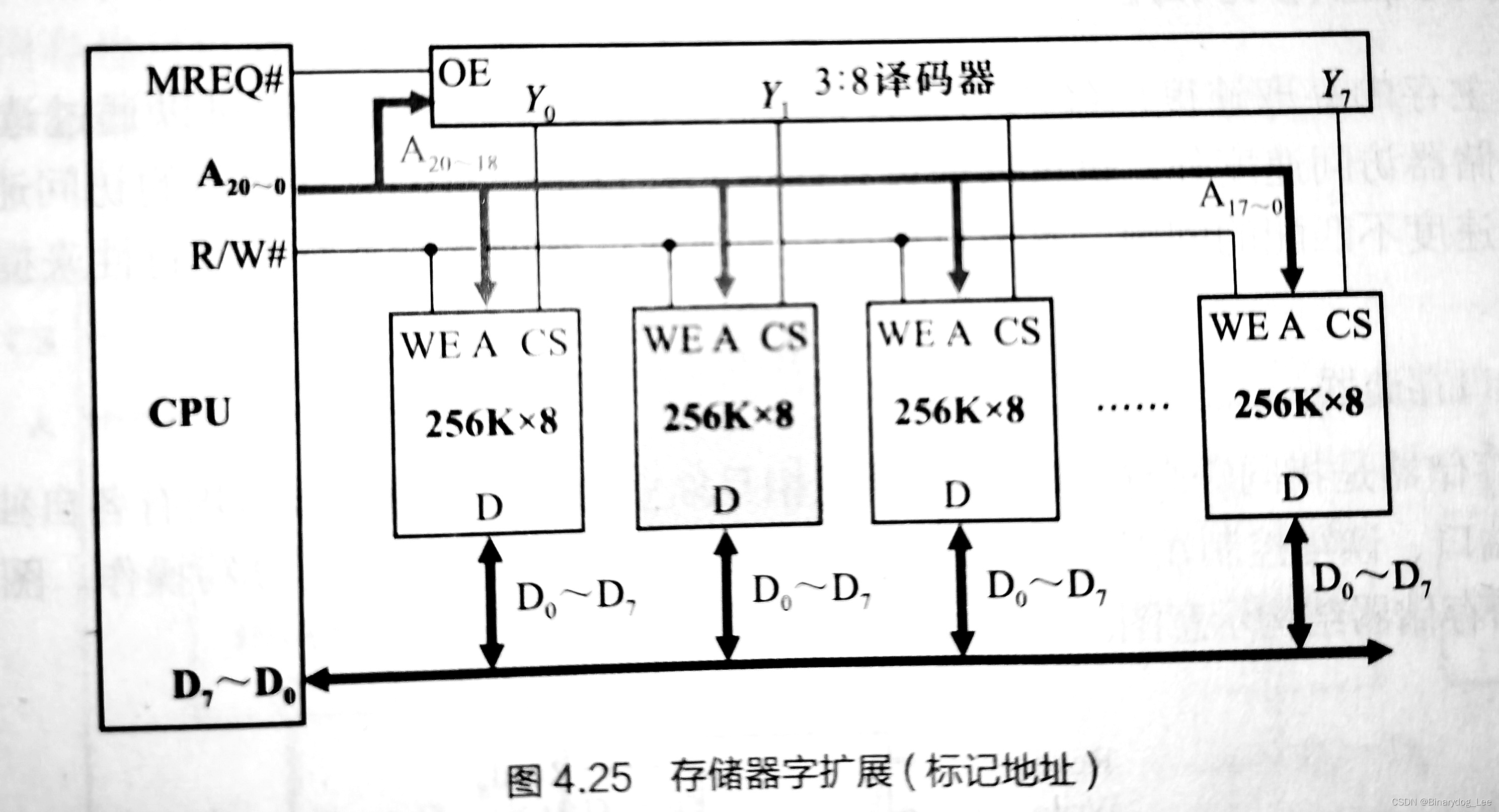

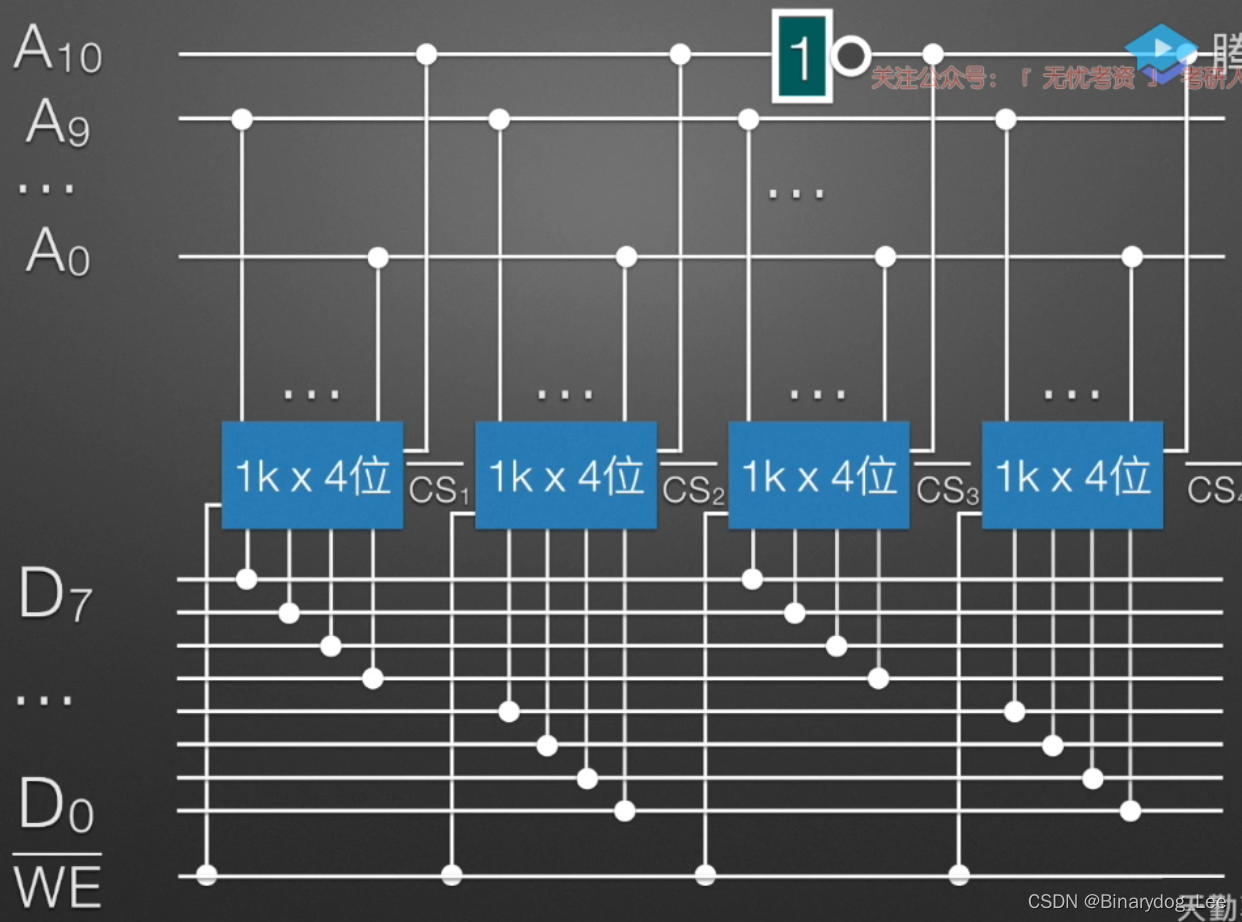

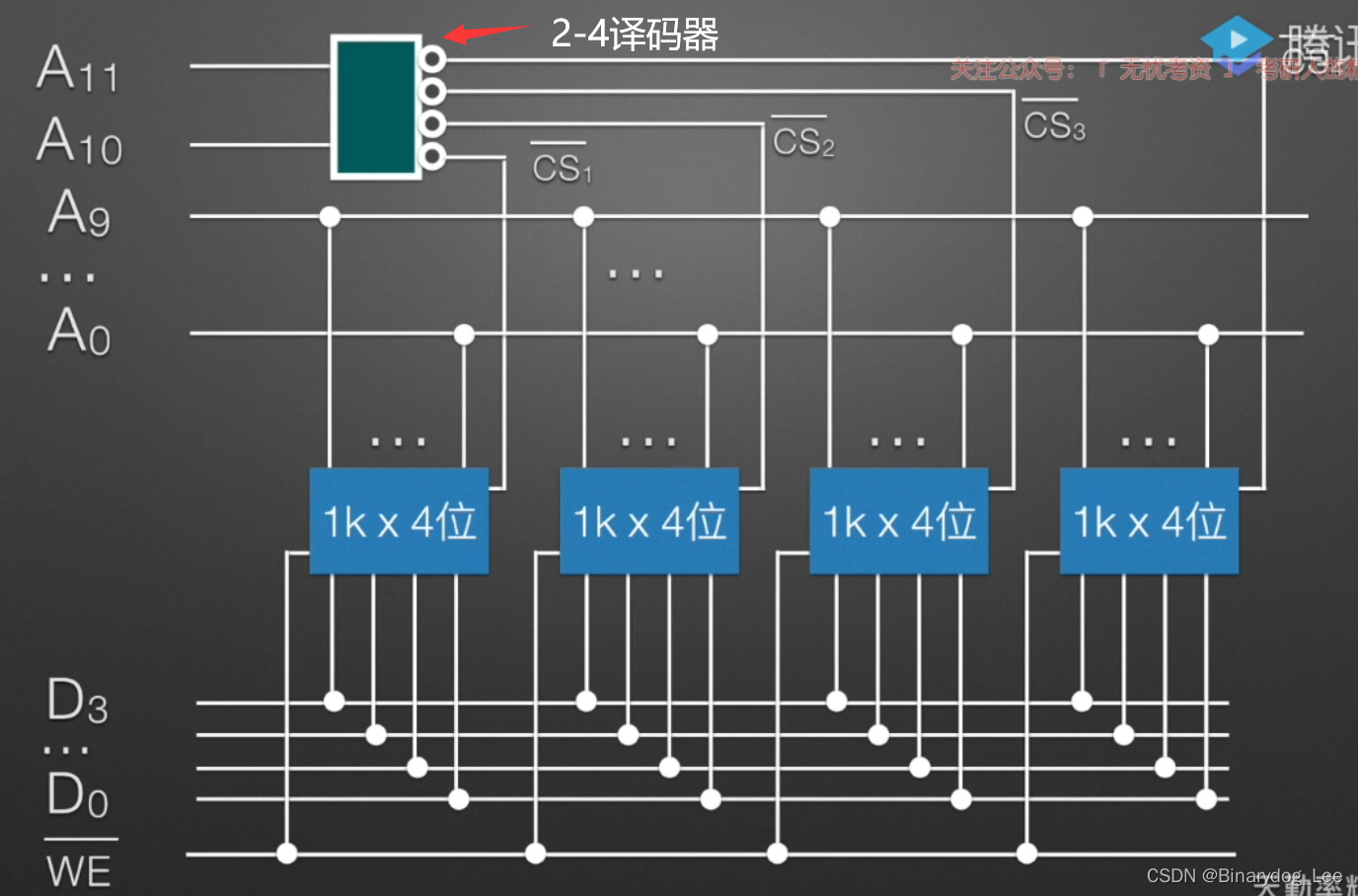

上图是针对2个以上的芯片拓展的布线。

字位同时扩展

其实就是上面两种方式的缝合。

其他的细节

MREQ#信号

在谭志虎书中的示意图是有MREQ#这个输出信号的，这个东西的意思是Memory request，即存储器请求。

RAM与ROM的选择

系统程序工作区和用户程序区是RAM

系统程序区是ROM

英文名	中文	特点	速度
RAM	随机存储器（运存）	可读可写，断电后数据消失	通常比ROM快
ROM	只读存储器	只能读出无法写入信息，断电后数据还在	通常没RAM快

例题

有一块CPU，地址线16根，数据线8根，用$\overline{MREQ}$作为访存控制信号（低电平有效），$\overline{WR}$作为读/写控制信号（低电平为读，高电平为写），还有两类存储芯片：

类型	规格
RAM	1k×4位、4k×8位、8k×8位三种
ROM	2k×8位、4k×8位、8k×8位三种

此外还有74138和若干门电路

地址分配如下

用途	范围
系统程序区	6000H~67FFH
用户程序区	6800H~6BFFH

问CPU和存储器连接方式

---

分析如下：整个题考查存储芯片的扩展和与CPU的链接

• 由分区可知系统程序区使用ROM，用户程序区使用RAM
• 由数据线是8根可知需要的是N×8位的芯片
• N的计算通过上面各区的范围计算得出
• $\overline{WR}$不用连接到ROM，因为它是只读不写的（所以它的读写输入端直接接地）

N的计算方法是用范围上界减去范围下界，系统程序区ROM这样减完之后结果是0111 1111 1111，也就是$2^{11}$个地址，也就是说N=11，同理RAM是$2^{10}$，即N=10

据上所述，ROM一片2k×8位的就够了，这需要11根数据线。而RAM需要两片1k×4位的进行位扩展得到一个新的1k×8位的，这需要10根数据线。

系统程序区
0110 0111 1111 1111
0110 0000 0000 0000
用户程序区
0110 1011 1111 1111
0110 1000 0000 0000

观察发现它们倒数10位都是相同的（布线就可以布到一块，即$A_0$~$A_9$）

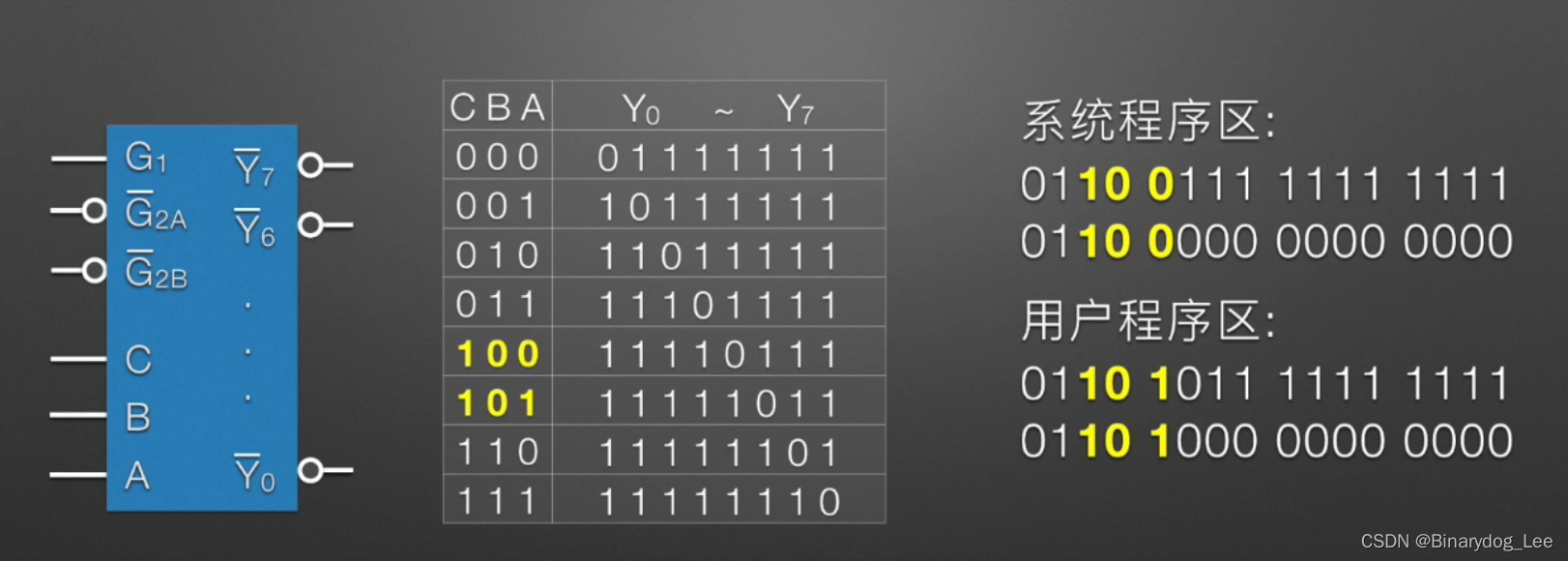

借由74138和地址线来选择是操作ROM还是RAM就得从它们地址范围的异同下手，如上图所示，倒数第12到倒数第14位（地址线的$A_{11}$~$A_{13}$）是不一样的。根据译码器译出的信号，只有$Y_4$和$Y_5$的输出有用（一共7个输出，$Y_0$和$Y_7$）。因此也只用到这两个输出（所以也只需要画出这俩就行了）

100对应着$Y_4$输出0，101对应着$Y_5$输出0，这个输出的作用是连到片选上，而片选$\overline{CS}$是负逻辑的，所以74138的输出刚好合适。

其余的地址线，$A_0$~$A_{10}$ 连上ROM，$A_0$~$A_9$连上RAM。

这里涉及到另外一个问题，即101对应$Y_5$输出0时，并不是代表这就得选RAM，如下图所示

上图下面举了那个例子，显然当$A_{10}$是1时不行，也就是说当$A_{10}$和$\overline{Y}5$都为0时才符合片选RAM的条件，并且由于片选$\overline{CS}$是负逻辑，所以那个逻辑门就是输入和输出都是取反的。

数据线部分是这样的：

• $D_0$~$D_7$连接到ROM
• $D_0$~$D_3$连接到第一个RAM
• $D_4$~$D_7$连接到第二个RAM

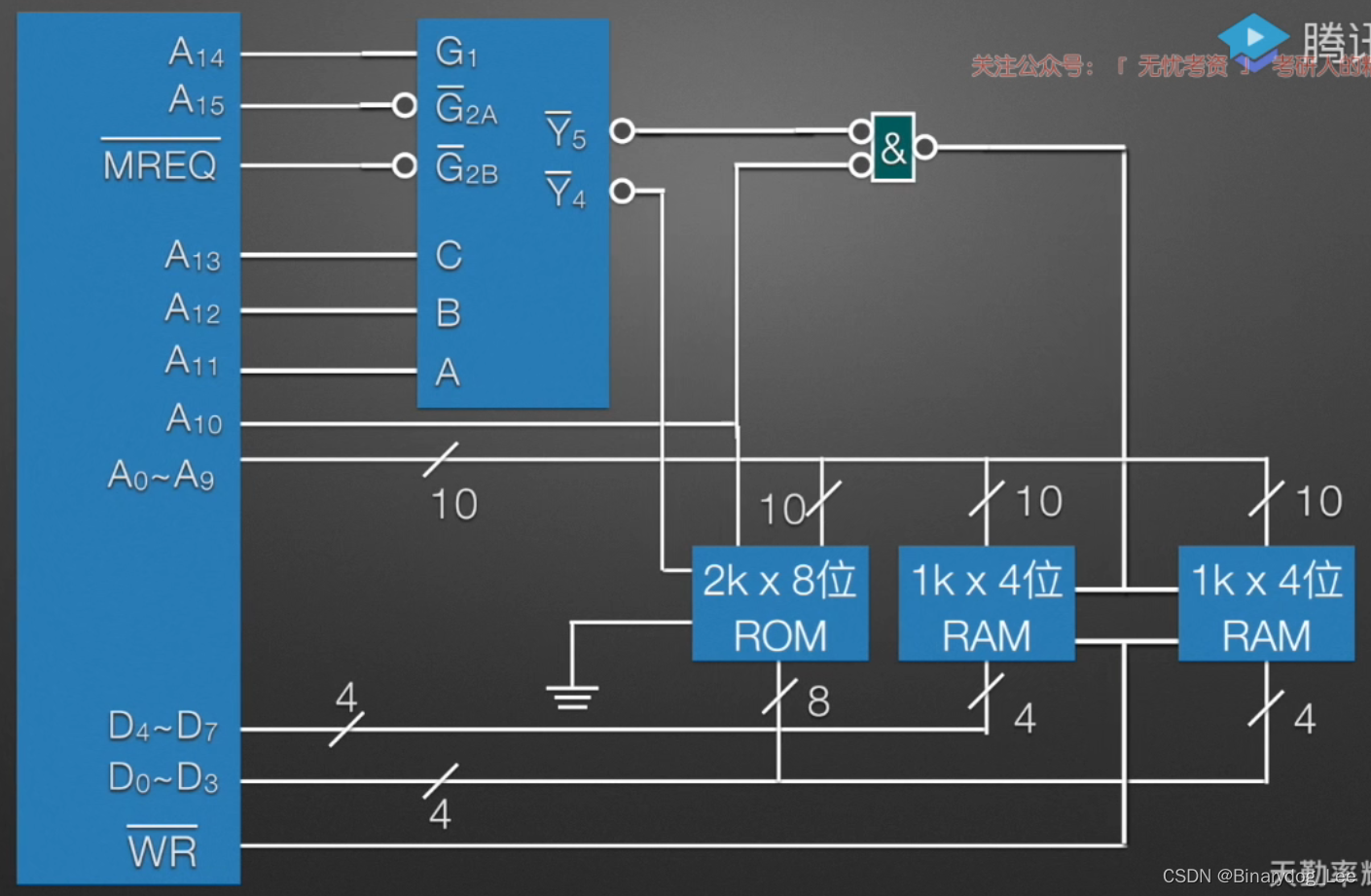

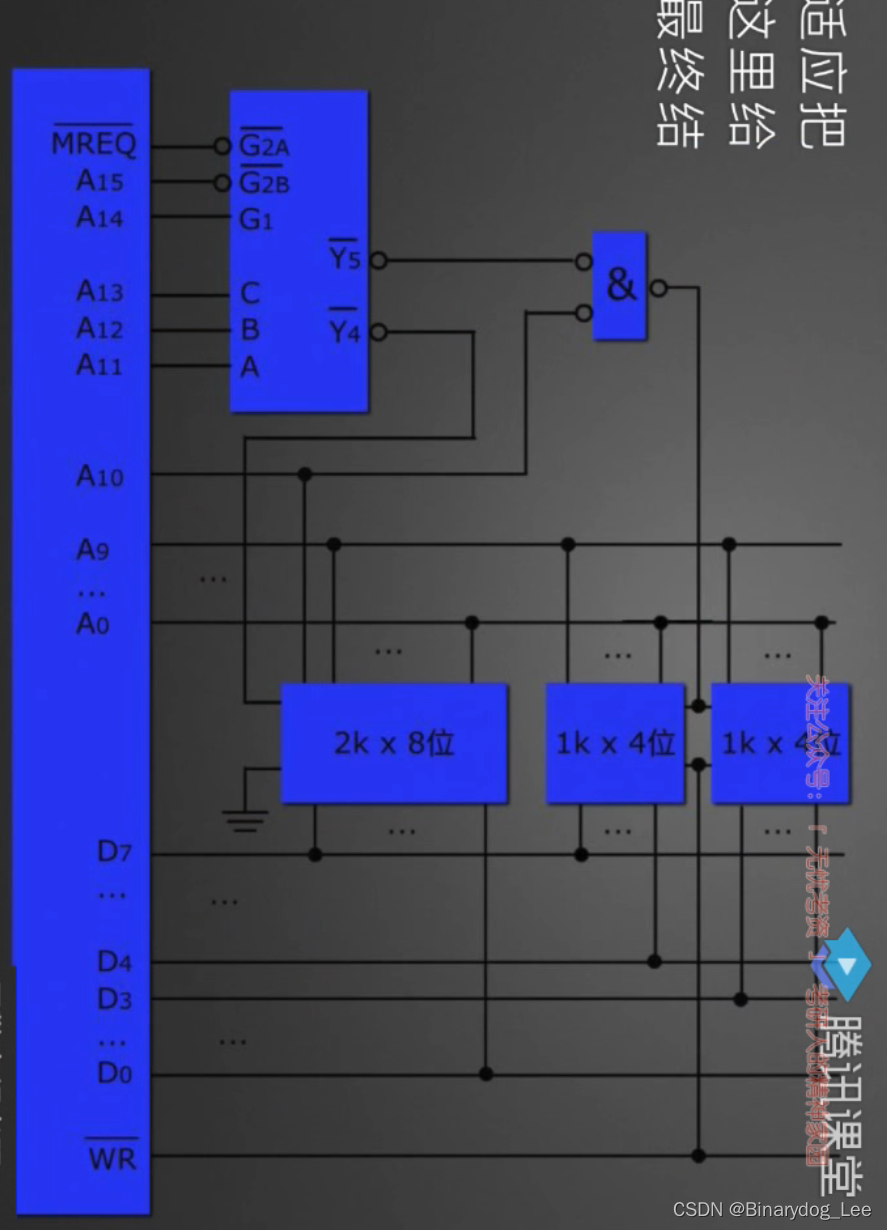

完整且正确的图如下所示（上方的图存在线路交叉的问题，具有歧义）

最后提一句74138的输入引脚，G1=1，G2=G3=0时，该元件可以工作，与连到CPU哪里无关，要的是个输入到上面的结果，只要符合上面要求就能正常工作。
