Websocket协议解析与QT代码示例

1.Websocket是什么？

    了解网络编程的朋友如果是第一次听说Websocket，但是我相信你对于socket一定不陌生。socket的中文名叫做套接字，如果两个应用程序想要进行全双工通信（每个客户端可以同时收发数据）就需要使用到socket。socket本质上就是对TCP/IP的应用进行了一层封装，可以理解为处于应用层和传输层中间。为了使应用程序可以直接调用socket API进行通信， 举个例子:服务端会首先创建一个socket,接着调用Bind()绑定本地的地址，最后调用Listen()开启监听。这个时候客户端就可以创建一个socket并且使用Connect()函数建立连接，当建立连接成功之后，服务端或者客户端就可以使用send()/recv()来收发数据，一旦建立了连接就没有客户端和服务器之分，这样就可以实现双向通信了。
    Websocket是html5规范的一个部分，它借鉴了socket的思想，为web应用程序客户端和服务端之间提供了一种全双工通信机制。

2.Websocket诞生的原因

    在Websocket出现之前，浏览器和服务器之间的通信往往采用的是HTTP协议，交互流程是浏览器发出一个请求，然后服务端接收请求后进行处理并返回结果给浏览器，最后浏览器将数据进行渲染呈现到网页上。但是HTTP有一个缺陷就是只能由客户端发起，服务端不具备推送能力。为了获取服务端最新的状态，客户端只能采取“轮询”的方式，每隔一段时间发起一个请求，但是这会导致 1.服务端被迫维持来自各个客户端的大量的不同的连接。2.大量的轮询请求会造成高开销，比如会带上多余的Header，造成无用的数据传输为了解决这些问题，Websocket由此诞生。

3.Websocket与HTTP的相同点与不同点

相同点

• 都是基于TCP协议
• 都是可靠的传输协议
• 都是应用层协议
• 默认端口也是80和443

不同点

• Websocket是双向通信协议，HTTP是单向的
• Websocket需要浏览器和服务器握手进行连接建立，而HTTP是浏览器发起向服务器的连接
• 虽然HTTP/2也具备服务器推送功能，但是HTTP/2只能推送静态资源，无法推送动态内容

4.Websocket实现原理

    在讲Websocket的原理之前，首先得先了解一下HTTP短连接和长连接

• 短链接，在HTTP1.0 客户端每次发送请求都需要重新建立TCP连接。即在一个生命周期内只有一个Request和一个Response.
• 长连接，在HTTP1.1中默认使用长连接，在一定期限内保持TCP连接。即在一个生命周期内可以发送多个Request和接收多个Response.

    前面说了HTTP和Websocket都是基于TCP协议的，所以Websocket首先会借助于HTTP1.1协议建立通道，然后在此基础上使用Websocket进行通信。
    我们来看RFC6455文档中给出的一个WebSocket握手的例子,浏览器会发送

Get /chat HTTP/1.1
Host: server.example.com
Upgrade: websocket
Connection: Upgrade
Sec-Websocket-key: x3JJHMbDL1EzLkh9GBhXDw==
Sec-WebSocket-Protocol: chat, superchat
Sec-WebSocket-Version: 13
Origin: http://example.com

    这里的Upgrade: websocket 和 Cnnection:Upgrade 是websocket的核心。
    upgrade: 是HTTP1.1中用于定义转换协议的header域。这里表示，如果服务器支持的话，客户端希望使用现有的建立好的连接，升级到websocket协议。
    Connection: HTTP1.1中规定Upgrade只能应用在“直接连接”中，所以带有Upgrade头的HTTP1.1消息必须含有Connection头，Connection的意义是任何接收到此消息的人都要在转发消息之前处理掉Connection中指定的域，不转发Upgrade域。
    Sec-Websocket-key: 是一个Base64 encode的值，是浏览器随机生成的，用来发送给服务器，服务器会使用此字段组成另一个key放在首部Sec-WebSocket-Accept 返回给客户端，用于提供基本的防护，如恶意连接。
     Sec-WebSocket-Protocol: 标识了客户端可支持的子协议（基于Websocket的应用程序协议）的列表。这里的chat,superchat只是占位符，并不存在这样的协议，子协议可以从IANA WebSocket 子协议名称注册表中选择，也可以是客户端和服务器共同理解的自定义名称。
    Sec-WebSocket-Version：标识了客户端支持的Websocket协议的版本。
    Origin: 用来指明请求的来源，Origin头部主要用于保护Websocket服务器免受非授权的跨域脚本调用Websocket API的请求。也就是不想没被授权的跨域访问与服务器建立连接，服务器可以通过这个字段来判断来源的域并有选择的拒绝。

服务端如果决定升级协议，则会向客户端返回如下响应,至此客户端和服务器连接握手成功，后续就可以进行TCP通信了。

HTTP/1.1 101 Switching Protocols
Upgrade: websocket
Connection: Upgrade
Sec-WebSocket-Accept: K7DJLdLooIwIG/MOpvWFB3y3FE8=

服务器也可以出于任何原因选择忽略该请求，在这种情况下，它只是响应，忽略Upgrade标头（例如，使用200 OK）

5.Websocket代码示例

    一直想要了解一下QML,然后就借这次机会熟悉了一下QML的语法，基于Qt-6.3.1官方的示例qmlwebsocketclient和qmlwebsocketserver两个Demo开发了两个支持websocket连接，断开连接，发送文字，发送图片功能的客户端和服务器。

效果图

• 连接和断开连接，客户端和服务器会实时更新状态

图5.1 服务端监听

图5.2 websocket连接图

图5.3 websocket断开图

• 客户端和服务器互发文字消息

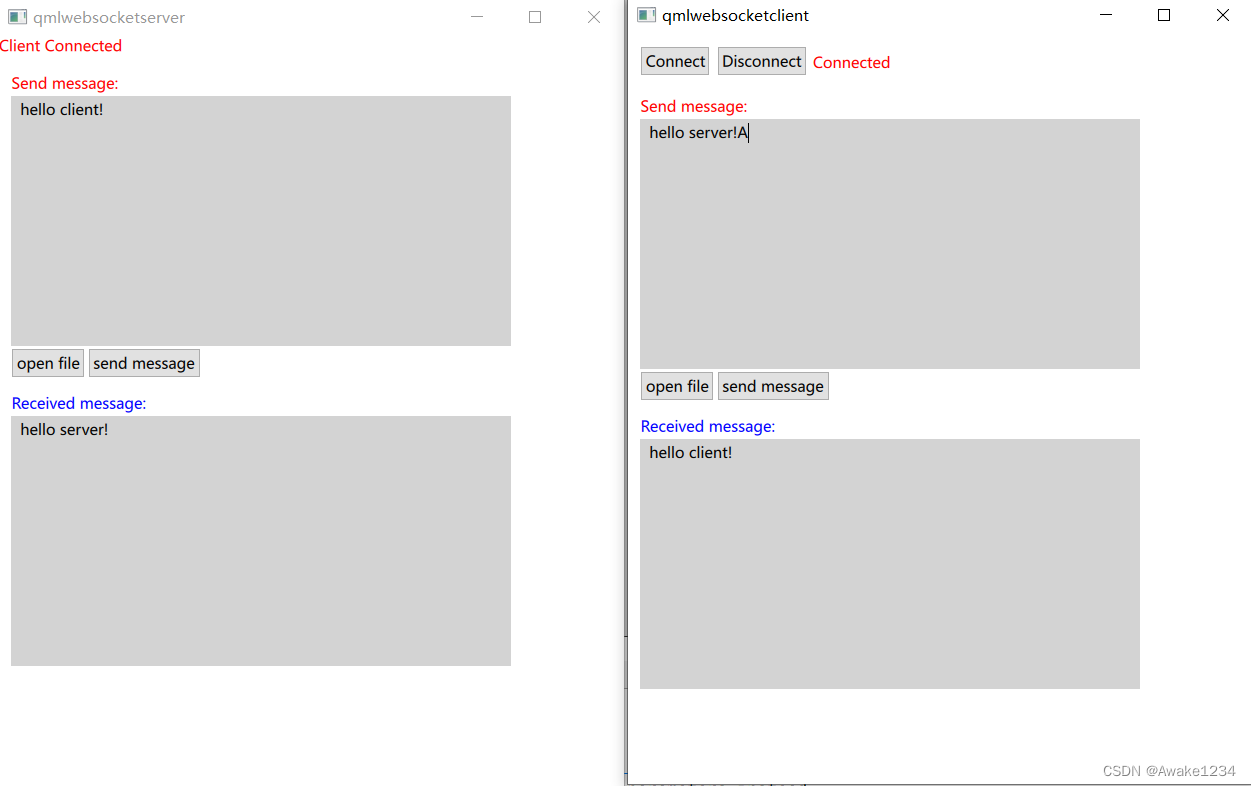

图5.3 客户端和服务器互发消息

• 发送图片消息

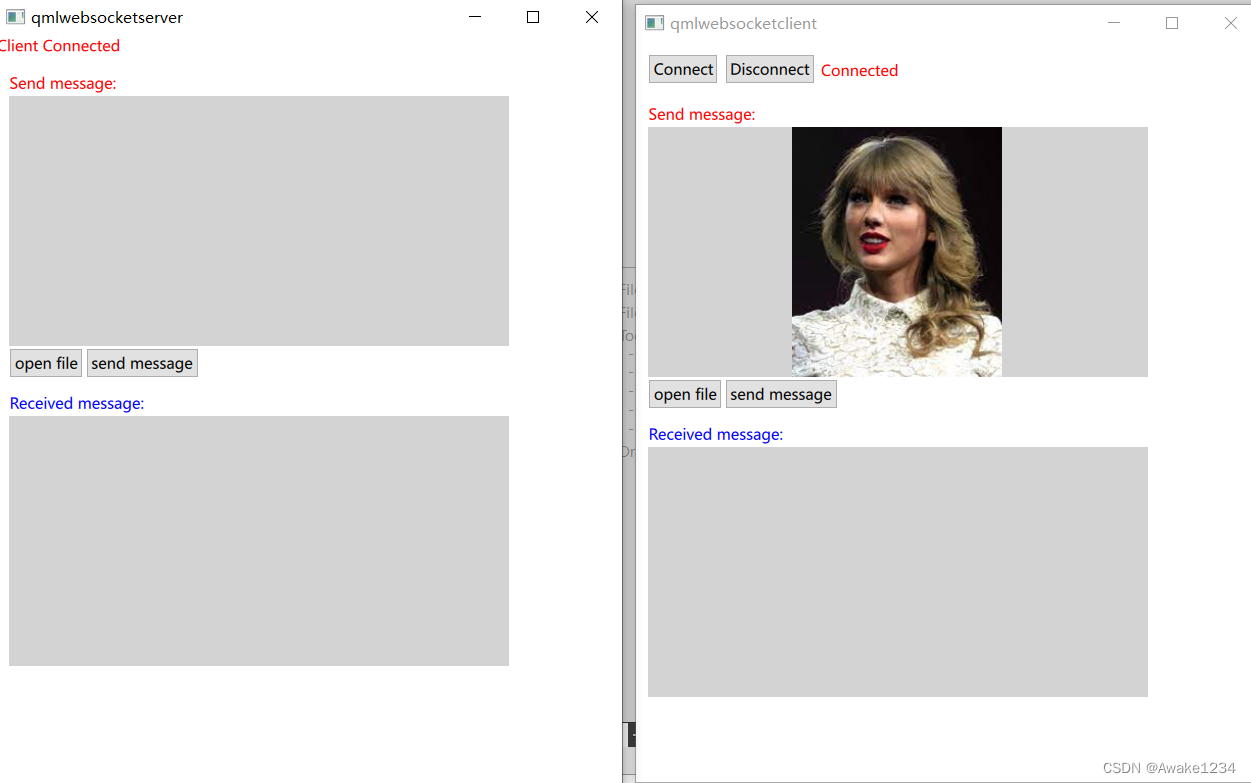

  图5.4 客户端选择图片

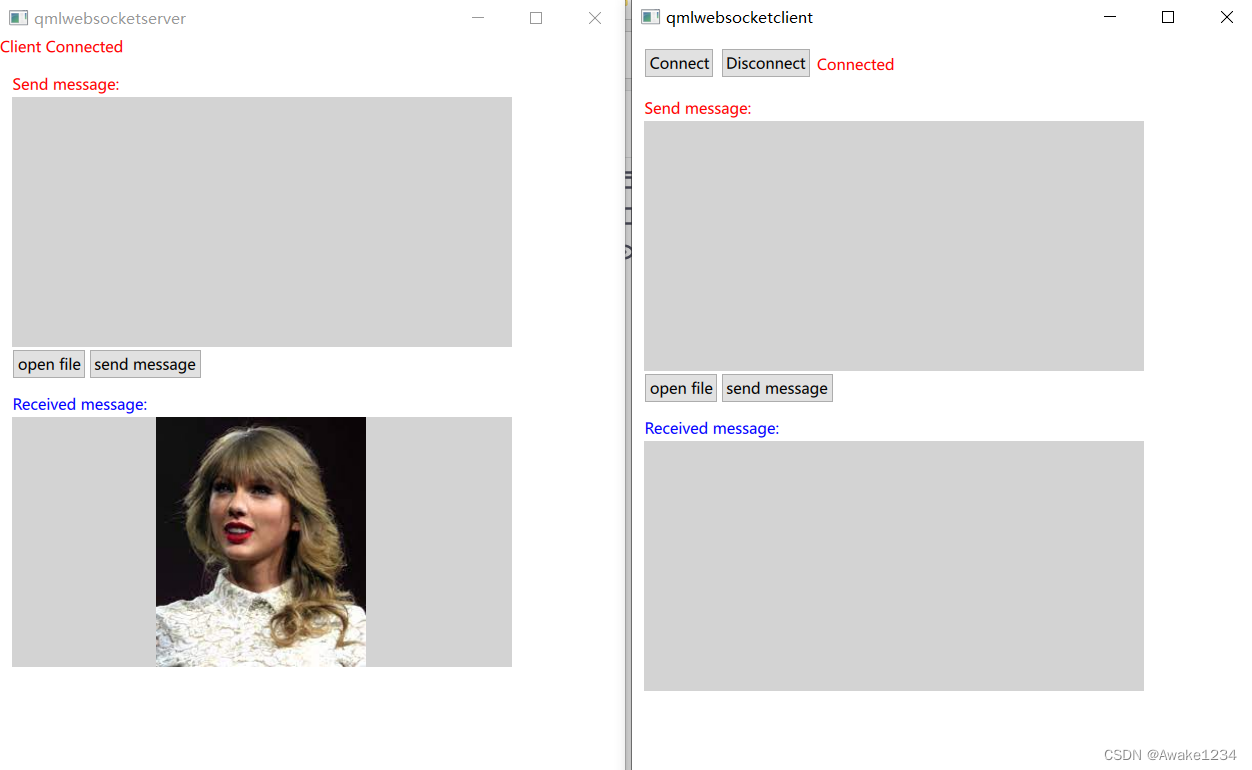

图5.5 服务端接收图片

核心代码

辅助类：文件读写类

//fileoperate.h
#ifndef FILEOPERATE_H
#define FILEOPERATE_H

#include <QObject>

class FileOperate : public QObject
{

    Q_OBJECT
    Q_PROPERTY(QString source READ source WRITE setSource NOTIFY sourceChanged)
public:
    explicit FileOperate(QObject *parent = nullptr);

    Q_INVOKABLE QByteArray read();
    Q_INVOKABLE bool write(const QByteArray& data);

    void setSource(const QString& source);
    QString source(){
   return m_source;}
signals:
    void sourceChanged(const QString& source);

private:
    QString m_source;
};

#endif // FILEOPERATE_H

//fileoperate.cpp
#include "fileoperate.h"
#include <QFile>


FileOperate::FileOperate(QObject *parent)
    : QObject{
   parent}
{


}

QByteArray FileOperate::read()
{

   QByteArray content;
   QFile file(m_source);
   if(file.open(QIODevice::ReadOnly)){

       content = file.readAll();
       file
