锂电池Simulink建模（二）

上一篇文章《锂电池Simulink建模（一）》介绍了基于二阶RC模型状态方程的电池模型搭建，本篇依旧介绍电池建模，不过换成了不太常见的Simscape电子元件库建模。电池的等效模型依旧选取二阶RC电路。PS：优快云回复不及时，主页有联系方式哈~~

二阶RC等效电路如图1所示。

图1 二阶RC电路

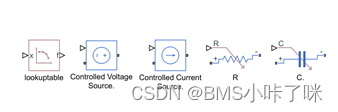

其中需要用到的参数Uoc、R0、R1、R2、C1、C2已经通过事先的hppc离线辨识确定其数值。我们只需在Simscape中找到对应的数值可变电子元件，在元件前面添加查表模块即可。图2为所需要的查表模块以及建模所需要的电子元件。

图2 Simscape电子元件

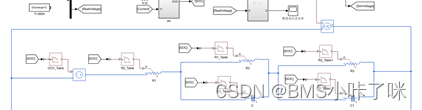

有了以上电子元件后，按照图1连接起来，基于Simscape的二阶RC电池模型就初具雏形了，如图3所示。

图3 二阶RC电池模型

通过图4我们可以看到，基于Simscape元件库搭建的Simulink模型相比数学公式模型，更加的直观，易于理解。

模型建好之后，通过对实际电池与仿真模型输入相同的电流激励，对比二者的电压，来验证模型精度。模型一共设置了两种放电工况，运行仿真之后，仿真电压与实测电压的比较以及模型的误差率如图4所示。

图4 仿真结果

这么看起来，精度好像比之前用状态方程的数学公式建模精度更高了一丢丢呢。
