GAMES101学习笔记（四）：Shading 着色（光照模型、着色频率、图形渲染管线）

---

课程资源：GAMES101-现代计算机图形学入门-闫令琪

Lec7 ~ Lec8 学习笔记：
Lecture 07 ：Shading 1 (Illumination, Shading and Graphics Pipeline)
Lecture 08 ：Shading 2 (Shading, Pipeline and Texture Mapping)

---

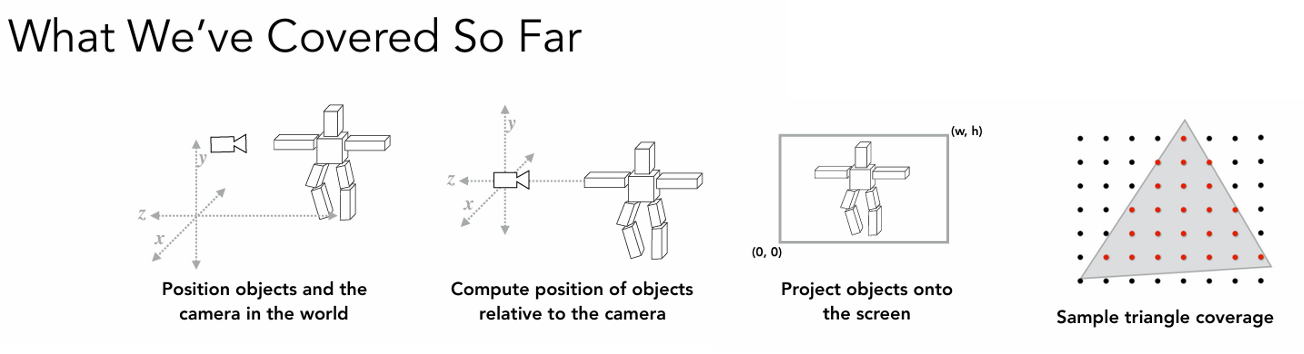

回顾前面我们学过的东西：

• Model：我们有了一个模型，空间中有了一个摄像机
• View：通过变换将摄像机放在原点
• Projection：三维空间的模型变换到屏幕上
• Rasterization：通过采样进行光栅化

在做完前面的步骤后，我们要开始深入了解像素以及像素的颜色。

着色的定义

• 字典定义
  shading——The darkening or coloring of an illustration or diagram with parallel lines or a block of color.
  用平行线或色块引起图像的明暗和颜色的不同。

• 图形学层面的定义
  shading——The process of applying a material to an object.
  对不同的物体应用不同的材质的过程。

基础着色模型 Blinn-Phong Reflectance Model

Blinn-Phong Reflectance Model 布林-冯反射模型可以称为着色模型，也可以称为光照模型。

着色模型主要关注如何计算物体表面每一点反射到相机的光线，从而确定该点的颜色。光照模型更侧重于描述光线与物体表面的交互方式，计算产生的颜色和亮度。他们是相互关联的，都是基于我们对光的物理特性的理解抽象出的数学模型。

Blinn-Phong光照模型的主要结构由3个分量组成：环境(Ambient)光照、漫反射(Diffuse)和镜面(Specular)光照。

Blinn-Phong光照模型是在Phong光照模型的基础上，对镜面反射做了改进。
Blinn-Phong光照模型更接近基于经验的简化模型，更严格符合物理规律的光照模型将在路径追踪部分详细了解

• 环境光照(Ambient Lighting)：上图中，有些部分是背光面但是仍然有颜色，因为其接受了各种间接光照。
  来自环境的反射光很复杂（后续会在路径追踪中详细研究）为了模拟这个，我们会使用一个环境光照常量，它永远会给物体一些颜色。
• 漫反射光照(Diffuse reflection)：模拟光源对物体的方向性影响(Directional Impact)。
  它是Blinn-Phong光照模型中视觉上最显著的分量。物体的某一部分越是正对着光源，它就会越亮。
• 镜面光照(Specular highlights)：模拟有光泽物体上面出现的高光处。
  镜面光照的颜色相比于物体的颜色会更倾向于光的颜色。

在详细了解这三组光照之前，我们还需要先定义一些东西：

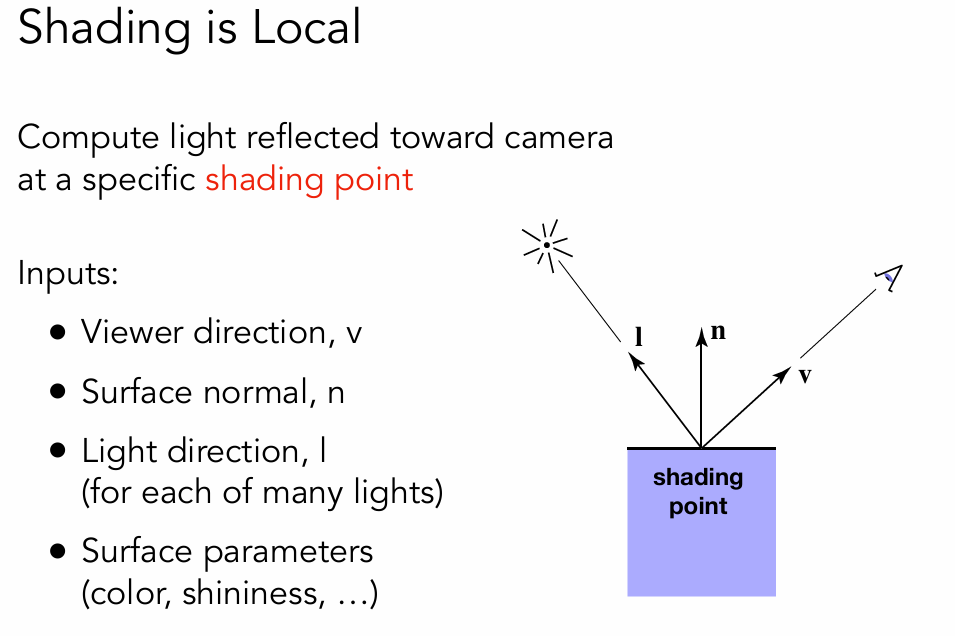

在着色的过程中，目前我们的光照考虑在着色点上，着色点在局部上是一个平面，先定义这几个方向（单位向量）：

• 平面上的法线n
• 观测方向v
• 光照方向l
• （表面材质）

我们只考虑每个点的着色情况，就只看它自己，不考虑其他物体的存在的影响，即不会出现阴影（shadow）

漫反射 Diffuse Reflection

光打到物体表面会均匀的散射到各个方向上，但是表面朝向和光照的夹角不一样的时候，物体的明暗程度就不一样。

光是一种能量

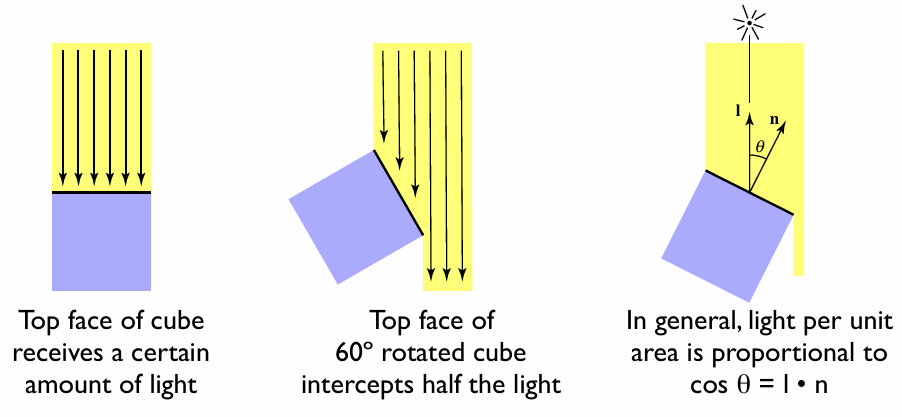

下图的紫色方块上的黑边代表一个着色点，光看成离散的光线，每根光线带着一样的能量。
一个着色点单位面积能接收到多少能量，表示着它能多亮。
角度不同，单位面积受到的光线“数量”不同，收到的能量也不同。

Lambert’s余弦定律定义了，着色点（面元）收到的能量与 法线和光照方向的余弦 成正比。

光强度的衰弱

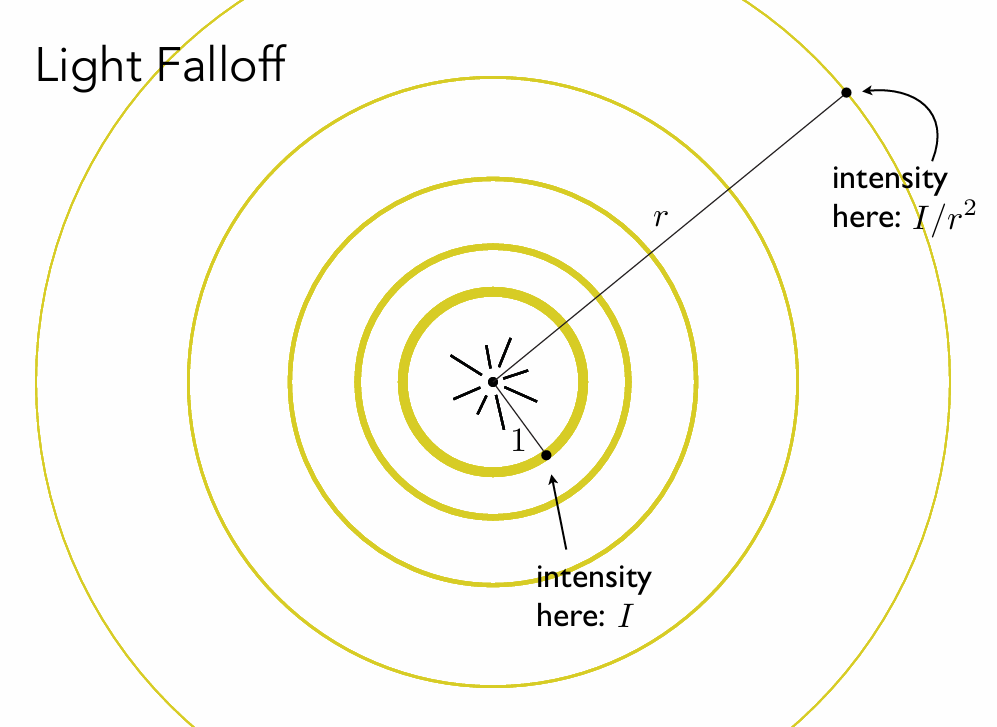

我们假设光来自于一个点光源，点光源无时无刻不散发出能量，我们可以以球形的方式来看光能量的衰减。
在某时刻发出的光能量，在扩散的过程中，扩散的距离变化了，也就是变成球壳的表面积变大了，所以能量在单位点上就变得越来越少了。
（假设真空中不损耗）与点光源距离1的时候，我们定义此时的光源强度为I，传播到距离为r的时候，也就变成了I/r²。
也就是接收到的光源强度也和距离的平方成反比。

我们知道了距离，就知道了有多少光传到了这个附近，我们又根据角度知道有多少光被吸收，

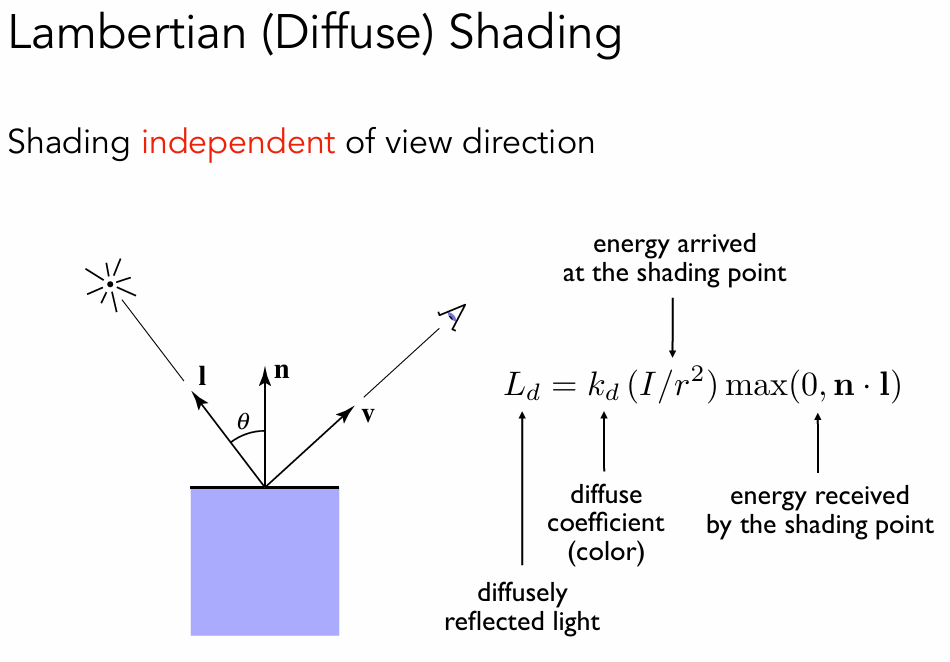

进而我们可以得到漫反射的公式：

• L就是最终我们所求的漫反射光照

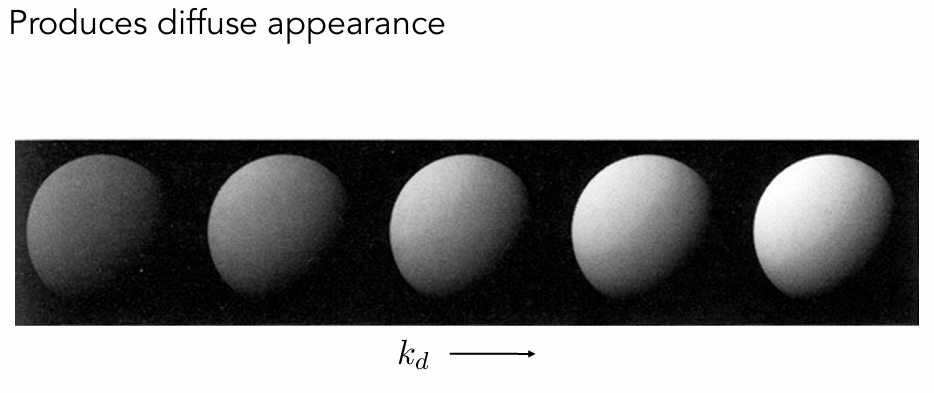

• 漫反射系数k表示该点对光的吸收效果，表面的材质效果
• 光源传播过程中会衰减，第二项项代表到达了着色点的光的强度
• 到达的光强并不是所有的都被接收，第三项代表接收到的光强（即入射方向和法线向量的接近程度）
• max函数的意义是，如果夹角超过90度我们就当做照不到了。
• 既然漫反射在各个方向上都是一样的，也就意味无论从哪个方向看漫反射的效果都是相等的（即公式中与观察方向无关）

着色点越亮，说明不吸收能量，能量都被反射出去 （法线方向与光照方向越平行）
着色点越暗，说明越多能量被吸收，越少被反射（法线方向与光照方向越垂直）

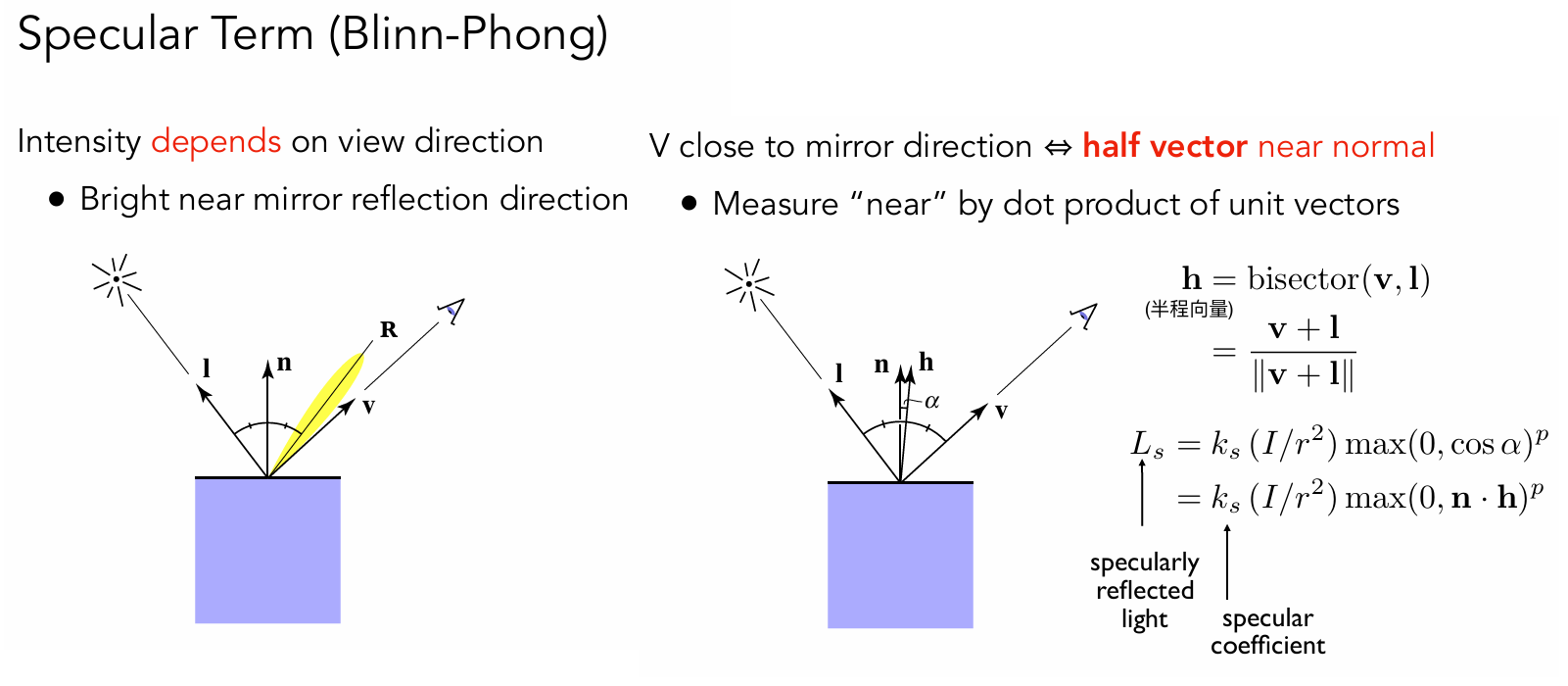

镜面反射/高光 Specular highlights

什么情况下能看到高光？
表面光滑的物体（镜面反射），观察方向接近镜面反射方向时能看到高光。材质不同，镜面反射有不同的夹角范围。
那么如何衡量两个向量接近呢？

在Phong模型中用观察方向和镜面反射方向做参考（但这个向量并不方便求）
而Blinn-Phong模型对这一点做了优化：用观察方向和入射方向的半程向量和着色点的法线向量，来等效判断高光。

• 镜面反射系数k通常认为是白色
• 理论上同漫反射光照一样，我们要考虑光到达的能量和吸收的能量
  （但这是简化的模型，我们忽略了多少能量被吸收，主要关注我们能否看到高光）
• 最后我们用半程向量和法线向量的接近程度来衡量是否能看到高光
• 对夹角余弦还要做p次幂指数，这是因为夹角余弦对高光范围容忍度太大。我们理想中的高光应该集中在一个点。

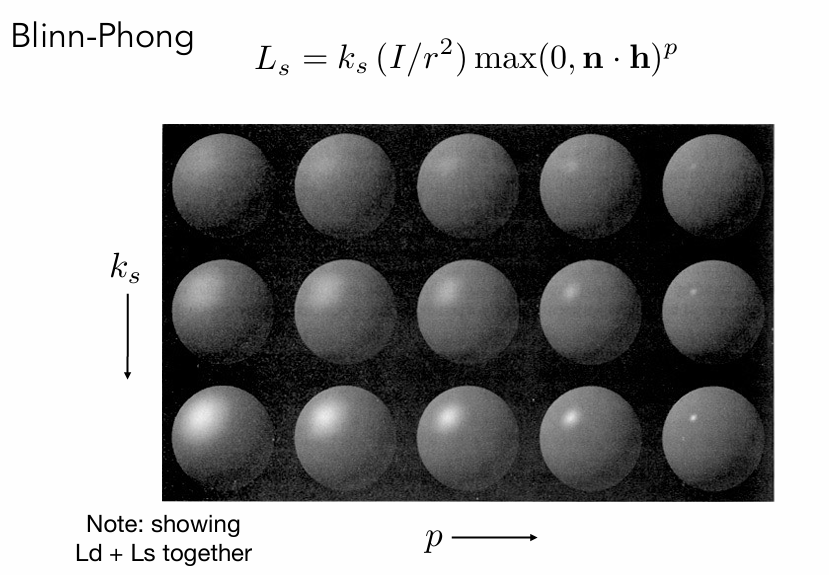

一般这个指数p会在100-200（p的影响如下图）

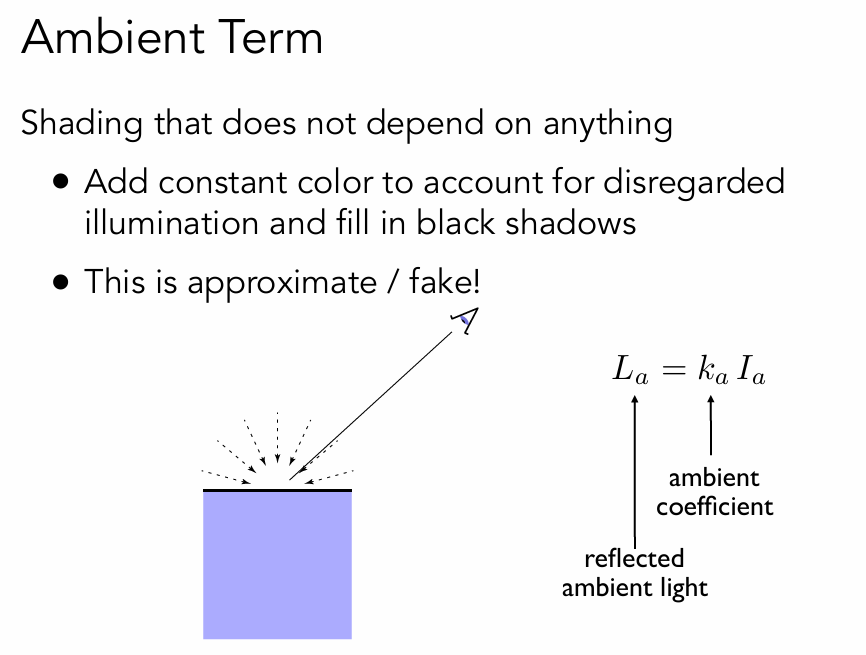

环境光 Ambient Lighting

在背光处，物体表面也并不是黑的，这是因为有环境光的存在。
但环境光是非常复杂的光照，在blinn-Phong模型中，我们做一个大胆的假设。将环境光简化为一个常数，即与入射方向无关，与观察方向无关，与法线方向也无关。
（详细的环境光模拟将在后续全局光照和路径追踪中探究）

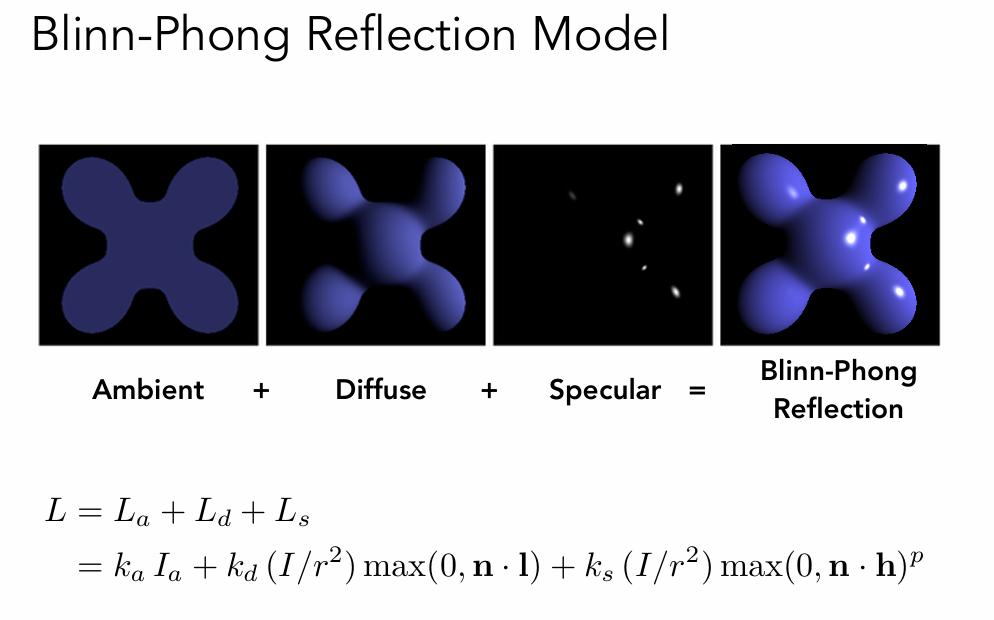

合成光照

将上述3种光照，环境光照、漫反射光照、镜面高光叠加在一起，就得到了我们的Bilnn-Phong光照模型，一种简单的光照模型。

这只是一种简化的模型，实际上还存在诸多问题，我们后续会一一探索。

着色频率

在上一部分，我们深入探究了在一个着色点上应用Blinn-Phong光照模型，接下来我们要将它应用到整个场景。

这就涉及到了着色频率，即我们以什么为单位来应用着色。

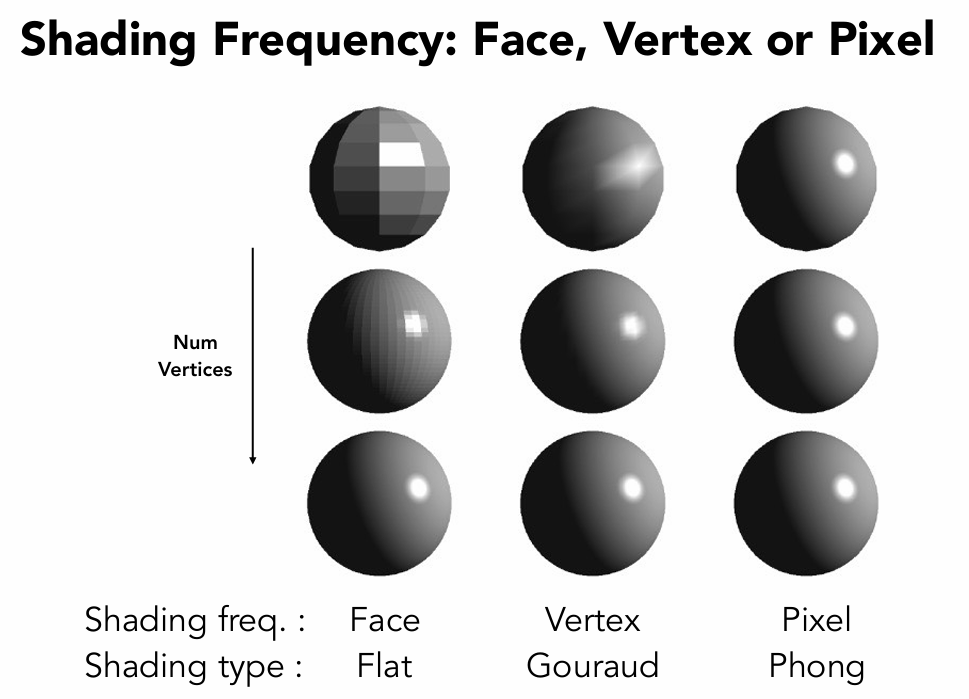

• Flat shading ：对每个面着色，求每个面的法线，面内颜色均匀分布
• Gouraud shading ：对每个顶点着色，求顶点法线，面内颜色根据顶点颜色由插值算出
• Phong shading ：对每个像素着色，先求顶点法线，由插值计算每个像素的法线，再对每个像素着色

着色频率越高效果越好？着色频率越低需要的计算量更简单？

• 实际上并不绝对。大部分情况Phong shading直观上给我们效果更好。
• 模型足够精细的情况下，用Flat shading就可以达到很好的效果。
• 但当模型过于精细，面足够多，面个数远超屏幕显示像素个数时，反而用逐像素着色计算量更小。

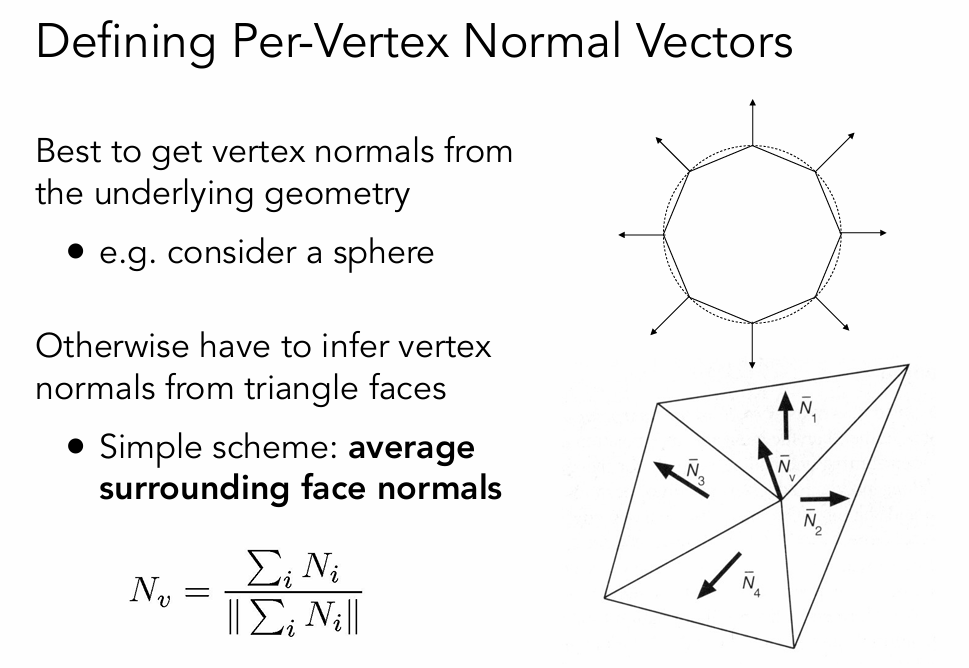

了解了着色频率，那么在实际操作中，我们要如何求顶点的法线？
操作很简单，将顶点关联的面的法向量做加权平均，就得到了顶点法线

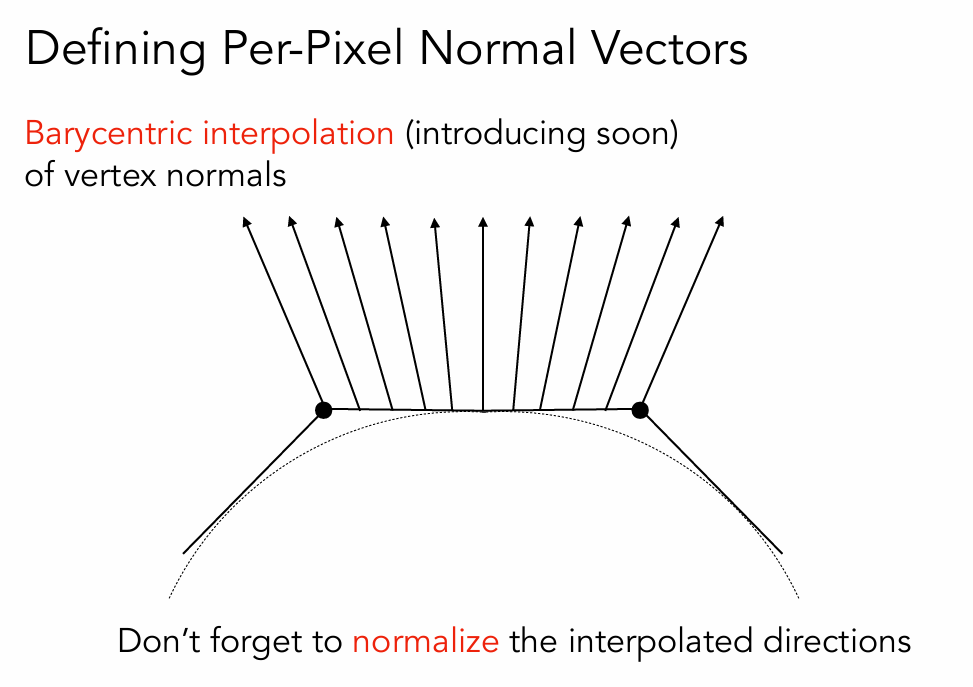

如何根据顶点法线插值出像素法线？
这要用到重心坐标，会在下一章中详细介绍。

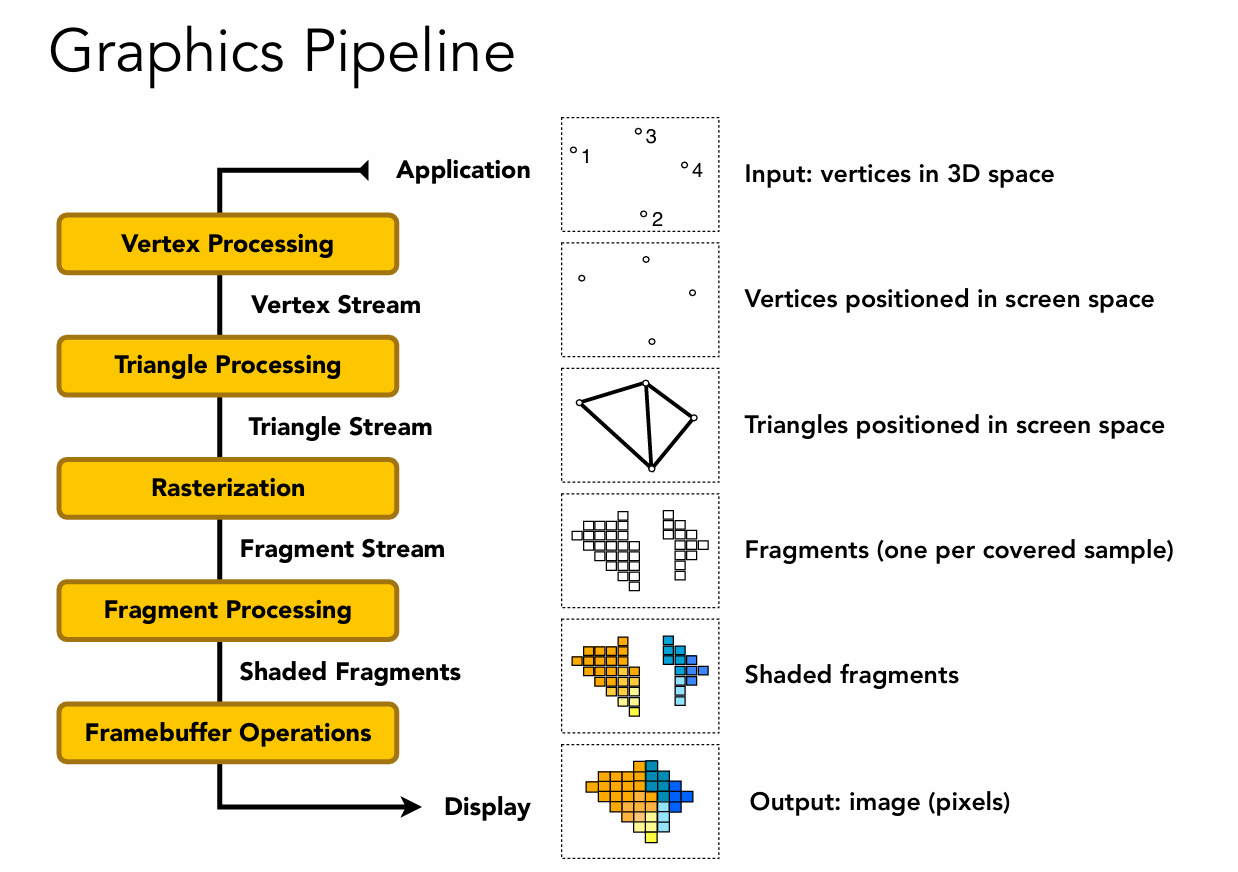

图形（实时渲染）管线

Graphics Pipeline / Real-time Render Pipeline

将我们前文中学到的所有东西矩阵变化、光栅化、着色的流程组合起来，从场景到屏幕上的一张图，即Pipeline管线。

详细流程可以结合OpenGL代码来理解
OpenGL图形渲染管线

针对着色过程，我们上文了解到了着色频率，有针对顶点着色，有针对像素着色。
渲染管线中，shading也会发生在顶点处理和片段处理两个阶段，对应了Shader的顶点着色器和片段着色器
shader是运行在gpu每个核中的（某种程度上，做渲染的大部分工作就是写shader）

在这里推荐：ShaderToy
在这个网站，我们只需要关注着色器怎么写。

随着GPU等硬件的发展，图形学研究也在快速发展。
shader作为一个运行在gpu每个核中的小程序，也不局限于顶点处理和片段处理。越来越多种类的shader也被开发出来，用于解决很多并行问题。
