环形缓冲区

本文探讨了在双芯片平台开发中,如何利用环形缓冲区优化SPI通信的数据接收流程。传统的双Buf策略为了解码和校验提供了明确的数据分区,而环形缓冲区则提供了一种高效连续接收数据的方法,减少了数据处理的复杂性。通过环形缓冲区,可以实现数据的无缝流转,提高系统的实时性和稳定性。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

环形缓冲区

背景:双芯片平台开发时,数据的传递是通过SPI通信,数据的接收采用两组Buf进行储存,第一组Buf是用于接收数据,解码,校验;第二组Buf是等待第一组接收完毕后,公开使用。好处在于新旧数据区分开来,且接收的数据有拆包、校验的处理。

这里没有采用这种Buf存储,只是使用了环形缓冲区来接收Buf,如下:

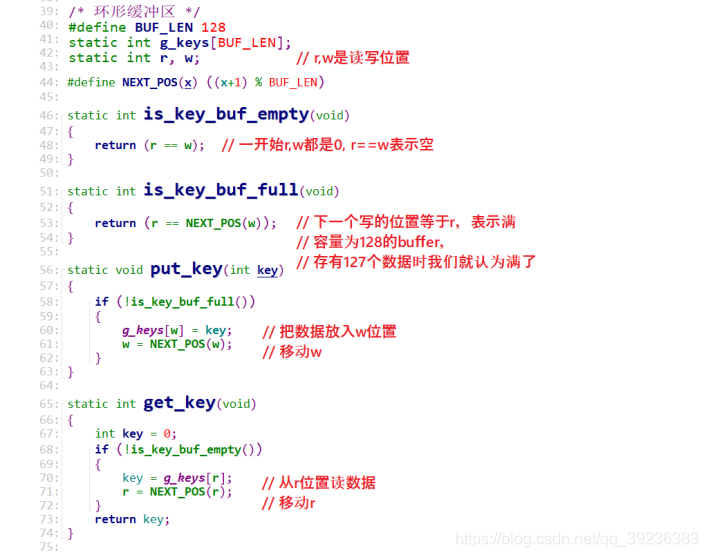

在这里插入图片描述
