在嵌入式系统和许多其他软件系统的开发中，环形缓冲区（Ring Buffer）是一种非常实用的数据结构，它在处理数据的产生和消费过程中发挥着至关重要的作用。

1、为什么要用环形缓冲区

比如，现在有一个传感器线程和一个数据发送线程。传感器线程负责获取传感器数据，数据发送线程负责发送数据。当传感器获取数据的速度比数据发送的速度要快时，为了避免数据丢失，这时候可以用一个数组把传感器数据临时存起来，数据发送线程要发送数据时从数组里拿就行了。

那数组的大小一开始定10？还是100呢？都可以，这得根据两边线程的效率来决定。同时，为了这块数组充分被利用，于是就有了环形缓冲区的概念。

2、什么是环形缓冲区

环形缓冲区，也被称为循环缓冲区（Circular Buffer），是一种固定大小的缓冲区，它使用一个固定大小的存储区域，当存储的数据达到其最大容量时，新的数据将覆盖最旧的数据，形成一个环形的存储结构。

顾名思义的想象一下，它就是把一个数组掰成圆的，再加上一个读指针，一个写指针（不是c语言里的指针，这里只是指向的意思），读指针和写指针分别用于指示下一个要读取和写入元素的位置。

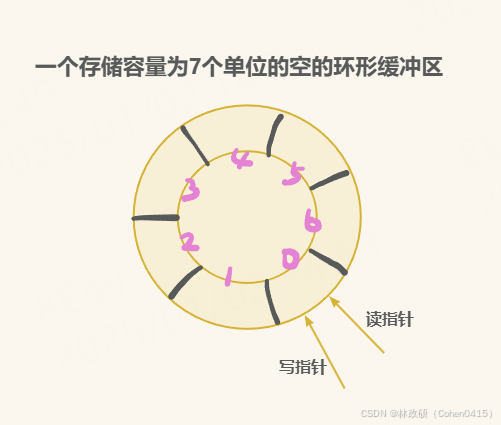

  1. 下图是一个存储容量为7个单位的空的环形缓冲区，读指针和写指针都指向数组的0下标：
    在这里插入图片描述

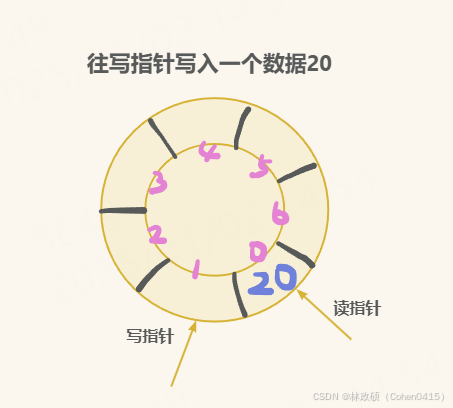

  2. 往写指针指向的下标0写入一个数据20后，写指针会往后移动一位：
    在这里插入图片描述

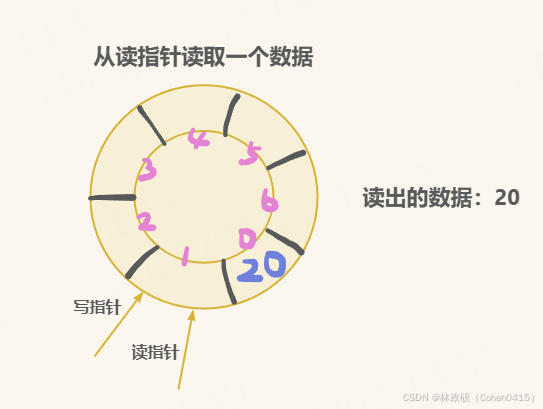

  3. 从读指针指向的下标0读取一个数据后，读指针会往后移动一位：（下标0的数据20并没有清除，因为这是无用数据了，写入新数据时会覆盖）
    在这里插入图片描述

  4. 这里小结一下，可以发现，写指针和读指针最后一定指向的是下一个要写入和读取的位置。

3、环形缓冲区的几个重要概念

3.1、如何判断缓冲区为空？

当写指针和读指针指向同一个下标时，缓冲区即为空。

3.2、如何判断缓冲区已满？

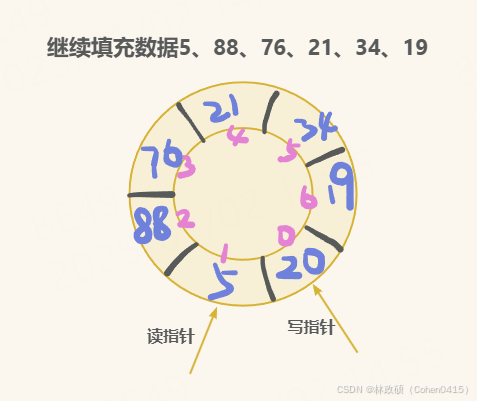

如下图，当往缓冲区继续填充数据5、88、76、21、34、19后（下标0的数据20并没有清除，因为这是无用数据了，写入新数据时会覆盖），写指针的下一个就是读指针，此时就可以判断缓冲区已满。
在这里插入图片描述

4、环形缓冲区的结构

环形缓冲区通常使用结构体来表示，以下是一个典型的 C 语言实现的环形缓冲区结构体：

#include <stdio.h>
#include <stdlib.h>
#include <string.h>

// 定义通用的环形缓冲区结构体
typedef struct ring_buffer {
    void* buffer;  			// 存储数据的内存空间
    size_t size;   			// 环形缓冲区可以存储的元素数量
    size_t element_size;  	// 每个元素的大小，这使得缓冲区可以存储不同类型的数据
    size_t read_index;   	// 读指针，指示下一个要读取的元素位置
    size_t write_index;  	// 写指针，指示下一个要写入的元素位置
    size_t count;  			// 当前存储的元素数量
} ring_buffer_t;
  • buffer：是一个指针，指向存储数据的内存区域。
  • size：表示缓冲区能够存储元素的最大数量。
  • element_size：存储元素的大小，这是环形缓冲区的一个重要特性，它允许存储不同类型的数据，如整数、浮点数、结构体等，只要我们指定元素的大小。
  • read_index 和 write_index：分别用于指示下一个要读取和写入元素的位置。
  • count：记录当前缓冲区中存储的元素数量。

5、环形缓冲区的操作

5.1、初始化环形缓冲区

// 初始化环形缓冲区
ring_buffer_t* ring_buffer_init(size_t size, size_t element_size)
{
    ring_buffer_t* rb = (ring_buffer_t*)malloc(sizeof(ring_buffer_t));
    if (rb == NULL)
        return NULL;

    rb->size = size;
    rb->element_size = element_size;
    rb->buffer = malloc(size * element_size);
    if (rb->buffer == NULL)
    {
        free(rb);
        return NULL;
    }
    rb->read_index = 0;
    rb->write_index = 0;
    rb->count = 0;
    return rb;
}
  • 这个函数分配了 ring_buffer_t 结构体的内存，并为存储数据的 buffer 分配内存。
  • 它将读指针 read_index 和写指针 write_index 初始化为 0，将元素计数 count 也初始化为 0。

5.2、检查环形缓冲区是否已满或为空

说明一下，这里没有通过判断读指针和写指针的方式来判断满和空，而是使用更为简洁明了的方式。

// 检查环形缓冲区是否满
int ring_buffer_is_full(ring_buffer_t* rb)
{
    return rb->count == rb->size;
}

// 检查环形缓冲区是否空
int ring_buffer_is_empty(ring_buffer_t* rb)
{
    return rb->count == 0;
}
  • 当 count 等于 size 时，缓冲区已满。
  • 当 count 等于 0 时，缓冲区为空。

5.3、向环形缓冲区写入数据

写入数据时，需要考虑缓冲区是否已满：

// 向环形缓冲区写入数据
int ring_buffer_write(ring_buffer_t* rb, const void* data)
{
    if (ring_buffer_is_full(rb))
        return -1; 				// 缓冲区已满

    memcpy((char*)rb->buffer + rb->write_index * rb->element_size, data, rb->element_size);
    rb->write_index = (rb->write_index + 1) % rb->size;
    rb->count++;
    return 0;
}
  • 首先检查缓冲区是否已满，如果已满，返回 -1。
  • 使用 memcpy 函数将数据复制到写指针位置。
  • 通过 (rb->write_index + 1) % rb->size 计算下一个写指针的位置，这里的取模运算实现了环形的特性，当写指针到达缓冲区末尾时，会回到开头继续存储。
  • 增加元素计数 count。

5.4、从环形缓冲区读取数据

// 从环形缓冲区读取数据
int ring_buffer_read(ring_buffer_t* rb, void* data)
{
    if (ring_buffer_is_empty(rb))
        return -1; 				// 缓冲区已空

    memcpy(data, (char*)rb->buffer + rb->read_index * rb->element_size, rb->element_size);
    rb->read_index = (rb->read_index + 1) % rb->size;
    rb->count--;
    return 0;
}
  • 首先检查缓冲区是否为空，如果为空，返回 -1。
  • 使用 memcpy 函数从读指针位置读取数据。
  • 通过 (rb->read_index + 1) % rb->size 更新读指针位置，实现环形特性。
  • 减少元素计数 count。

5.5、销毁缓冲区

// 销毁环形缓冲区
void ring_buffer_destroy(ring_buffer_t* rb)
{
    free(rb->buffer);
    free(rb);
}
  • 先释放存储数据的 buffer 内存，再释放 ring_buffer_t 结构体的内存。

6、使用示例

以下是一个使用环形缓冲区的简单示例，我们存储 message_t 结构体的数据：

// 示例使用
typedef struct message {
    int sensor_id;
    float value;
} message_t;

int main() {
    ring_buffer_t* rb = ring_buffer_init(10, sizeof(message_t));
    if (rb == NULL)
    {
        perror("Failed to initialize ring buffer");
        return 1;
    }

    message_t msg1 = {1, 10.0};
    message_t msg2 = {2, 20.0};
    message_t msg3 = {3, 30.0};

    ring_buffer_write(rb, &msg1);
    ring_buffer_write(rb, &msg2);
    ring_buffer_write(rb, &msg3);

    message_t read_msg;
    if (ring_buffer_read(rb, &read_msg) == 0)
    {
        printf("Read message: sensor_id = %d, value = %f\n", read_msg.sensor_id, read_msg.value);
    }

    ring_buffer_destroy(rb);
    return 0;
}

7、多线程环境下的考虑

在多线程或多进程环境中，环形缓冲区需要考虑并发访问的问题。为了保证数据的一致性和完整性，我们可以使用互斥锁（Mutex）等同步机制。以下是一个添加了互斥锁的环形缓冲区示例：

#include <stdio.h>
#include <stdlib.h>
#include <string.h>
#include <pthread.h>

typedef struct ring_buffer {
    void* buffer;
    size_t size;
    size_t element_size;
    size_t read_index;
    size_t write_index;
    size_t count;
    pthread_mutex_t mutex;
} ring_buffer_t;

ring_buffer_t* ring_buffer_init(size_t size, size_t element_size) {
    ring_buffer_t* rb = (ring_buffer_t*)malloc(sizeof(ring_buffer_t));
    if (rb == NULL) {
        return NULL;
    }
    rb->size = size;
    rb->element_size = element_size;
    rb->buffer = malloc(size * element_size);
    if (rb->buffer == NULL) {
        free(rb);
        return NULL;
    }
    rb->read_index = 0;
    rb->write_index = 0;
    rb->count = 0;
    if (pthread_mutex_init(&rb->mutex, NULL)!= 0) {
        free(rb->buffer);
        free(rb);
        return NULL;
    }
    return rb;
}

int ring_buffer_is_full(ring_buffer_t* rb) {
    return rb->count == rb->size;
}

int ring_buffer_is_empty(ring_buffer_t* rb) {
    return rb->count == 0;
}

int ring_buffer_write(ring_buffer_t* rb, const void* data) {
    pthread_mutex_lock(&rb->mutex);
    if (ring_buffer_is_full(rb)) {
        pthread_mutex_unlock(&rb->mutex);
        return -1; // 缓冲区已满
    }
    memcpy((char*)rb->buffer + rb->write_index * rb->element_size, data, rb->element_size);
    rb->write_index = (rb->write_index + 1) % rb->size;
    rb->count++;
    pthread_mutex_unlock(&rb->mutex);
    return 0;
}

int ring_buffer_read(ring_buffer_t* rb, void* data) {
    pthread_mutex_lock(&rb->mutex);
    if (ring_buffer_is_empty(rb)) {
        pthread_mutex_unlock(&rb->mutex);
        return -1; // 缓冲区已空
    }
    memcpy(data, (char*)rb->buffer + rb->read_index * rb->element_size, rb->element_size);
    rb->read_index = (rb->read_index + 1) % rb->size;
    rb->count--;
    pthread_mutex_unlock(&rb->mutex);
    return 0;
}

void ring_buffer_destroy(ring_buffer_t* rb) {
    pthread_mutex_destroy(&rb->mutex);
    free(rb->buffer);
    free(rb);
}

8、总结

参考文章：豆包AI。
