TiDB存储引擎TiKV揭秘

目录

一、TiKV 介绍

二、RocksDB

三、TiKV 与 RocksDB 架构

        3.1 用户数据保存

        3.2 TiKV 中 Region

---

一、TiKV 介绍

        TiKV 是一个分布式事务型的键值数据库，提供了满足 ACID 约束的分布式事务接口，并且通过 Raft 协议保证了多副本数据一致性以及高可用。TiKV 作为 TiDB 的存储层，为用户写入 TiDB 的数据提供了持久化以及读写服务，同时还存储了 TiDB 的统计信息数据。

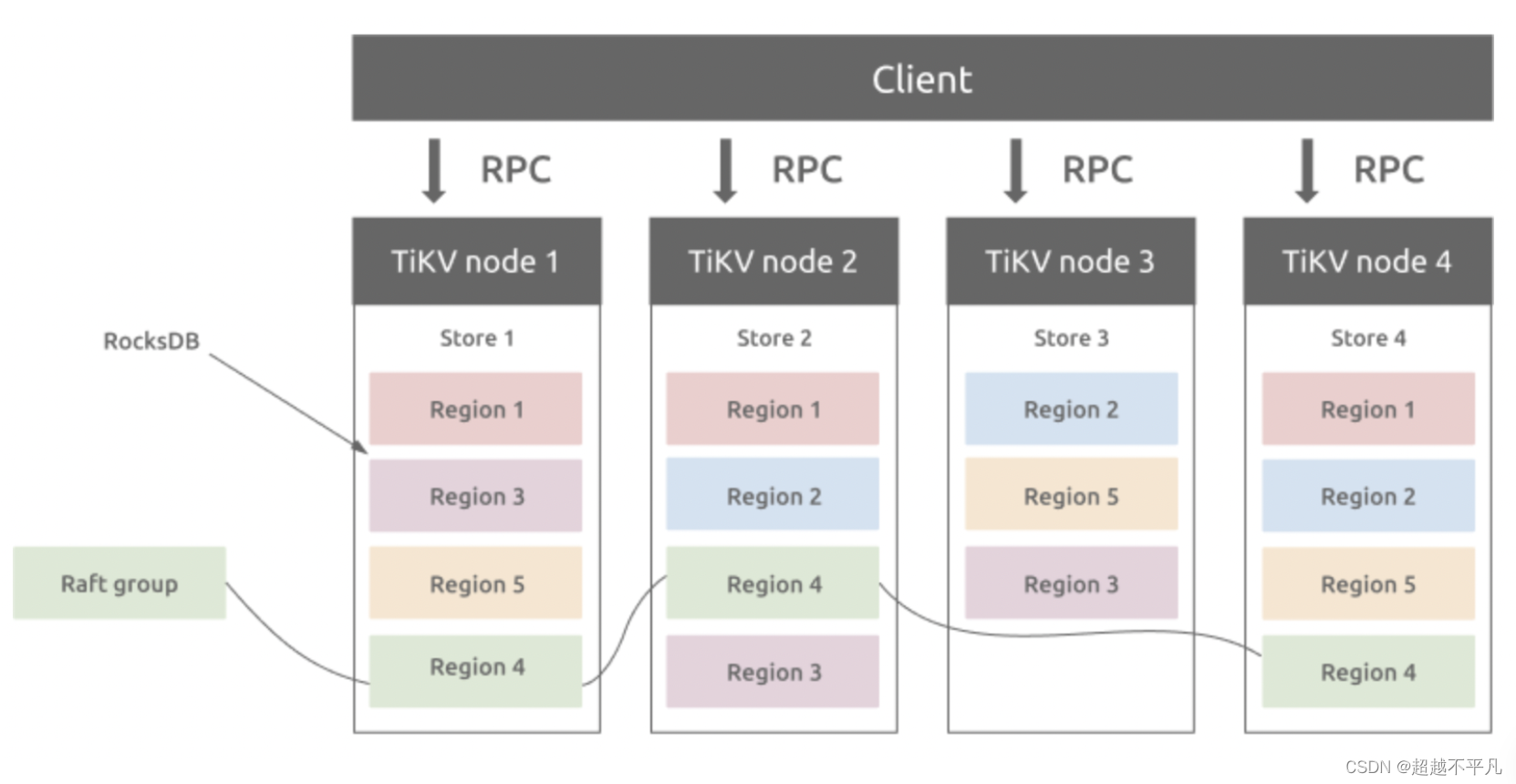

        与传统的整节点备份不同，TiKV 参考了 Spanner 设计了 multi-raft-group 的副本机制。将数据按照 key 的范围划分成大致相等的切片(region)，每一个切片会有多个副本(默认3个)，其中一个副本是 leader，提供读写服务。TiKV 通过 PD 对这些 Region 以及副本进行调度，以保证数据和读写负载都均匀的分散在各个 TiKV 上，这样的设计保证了整个集群资源的充分利用并且可以随着机器数量的增加水平扩展。

         任何持久化的存储引擎，数据终归要保存在磁盘上，TiKV 也不例外。但是 TiKV 没有选择直接向磁盘上写数据，而是把数据保存在 RocksDB 中，具体的数据落地由 RocksDB 负责。

二、RocksDB

        TiKV 为何选择 RocksDB 来存储数据呢？

        这个选择的原因是开发一个单机存储引擎工作量很大，特别是要做一个高性能的单机引擎，需要做各种细致的优化，而 RocksDB 是由 Facebook 开源的一个非常优秀的单机 KV 存储引擎，可以满足 TiKV 对单机引擎的各种要求。这里可以简单的认为 RocksDB 是一个单机的持久化 Key-Value Map。

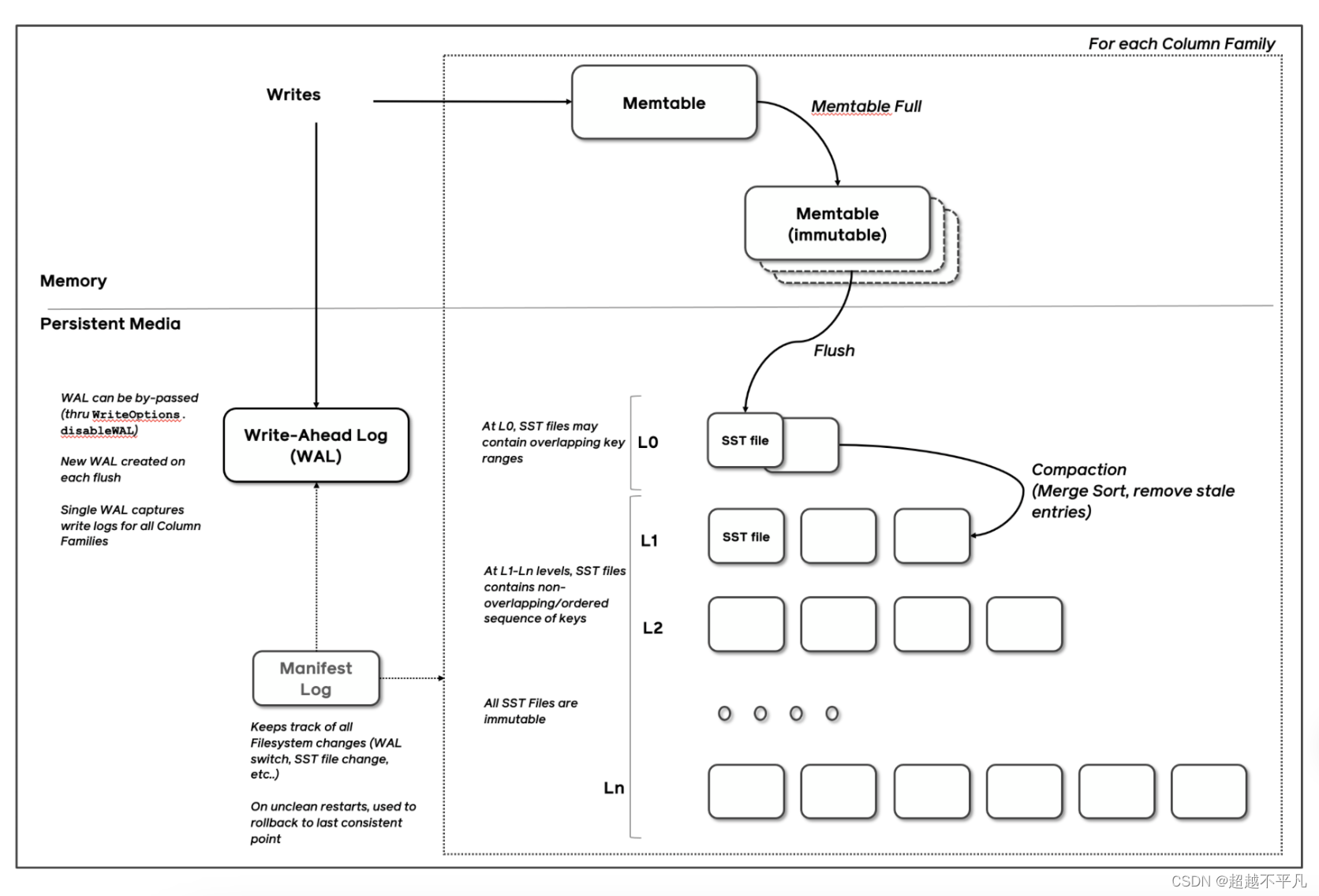

        RocksDB 是由 Facebook 基于 LevelDB 开发的一款提供键值存储与读写功能的 LSM-tree 架构引擎。用户写入的键值对会先写入磁盘上的 WAL(Write Ahead Log)，然后再写入内存中的跳表。LSM-tree 由于将用户的随机修改（插入）转化为对 WAL 的顺序写，因此具有比 B 树类存储引擎更高的写吞吐。

        内存中的数据达到一定阈值后，会刷到磁盘上生成 SST 文件(Sorted String Table)，SST 又分为多层(默认最多6层)，每一层的数据达到一定阈值后会挑选一部分 SST 合并到下一层，每一层的数据是下一层的10倍(因此 90% 的数据存储在最后一层)。
