SkyWalking：Skywalking UI 监控视角与指标介绍

前言

本文介绍 Skywalking UI 6.5.0的主要监控视角和指标。

主要指标

cpm 每分钟请求数

cpm 全称 call per minutes，是吞吐量(Throughput)指标。

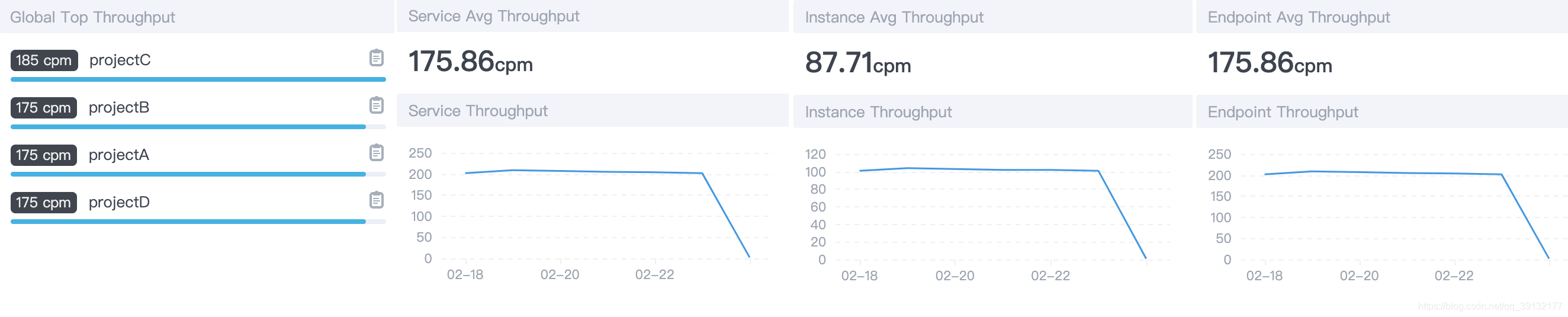

下图是拼接的全局、服务、实例和接口的吞吐量及平均吞吐量。
第一条185cpm=185/60=3.08个请求/秒。

SLA 服务等级协议

SLA 全称 Service-Level Agreement，直译为 “服务等级协议”，用来表示提供服务的水平。
在IT中，SLA可以衡量平台的可用性，下面是N个9的计算：

1年 = 365天 = 8760小时
99     = 8760 * 1%     => 3.65天
99.9   = 8760 * 0.1%   => 8.76小时
99.99  = 8760 * 0.01%  => 52.6分钟
99.999 = 8760 * 0.001% => 5.26分钟

因此，全年只要发生一次较大规模宕机事故，4个9肯定没戏，一般平台3个9差不多。
但2个9就基本不可用了，相当于全年有87.6小时不可用，每周(一个月按4周算)有1.825小时不可用。
下图是服务、实例、接口的SLA，一般看年度、月度即可。

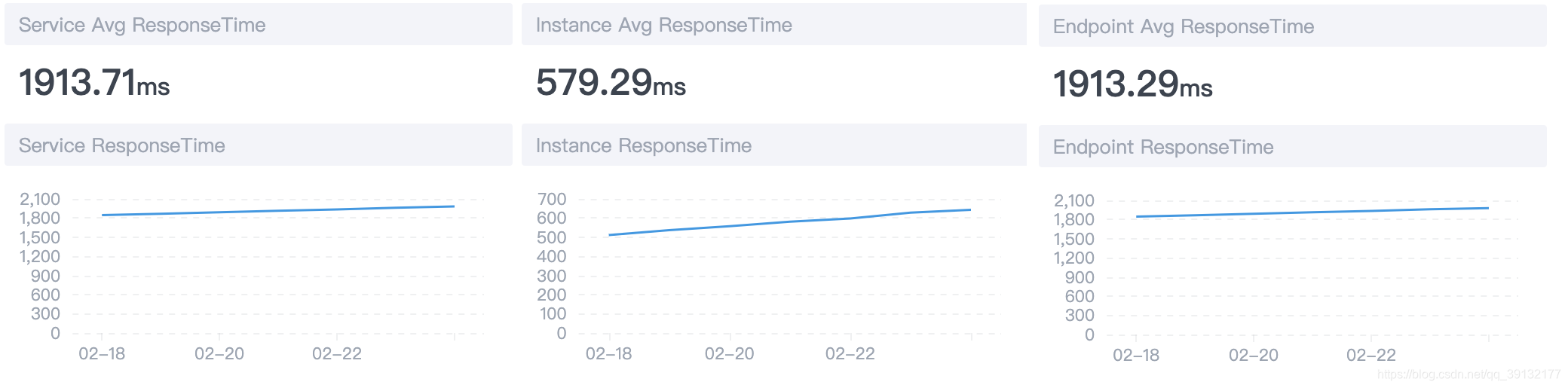

Response Time 响应时间

表示请求响应时间，对于人来说，响应时间最好不要超过2秒，超过就会觉得卡顿。对于系统接口交互来说，时间自然越短越好，500ms以内是比较好的。

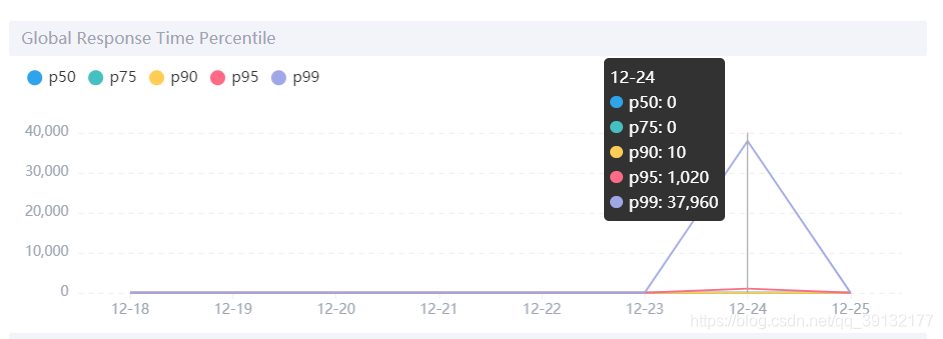

Response Time Percentile

表示采集样本中某些值的占比，Skywalking 有 “p50、p75、p90、p95、p99” 一些列值。
途中的 “p99:37960” 表示 99% 请求的响应时间在390ms以内。
而99%一般用于抛掉一些极端值，表示绝大多数请求。

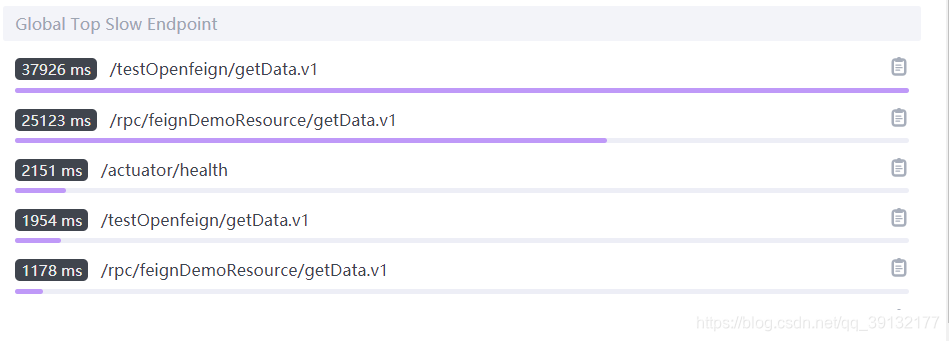

Slow Endpoint 慢端点

Endpoint 表示具体的服务，例如一个接口。下面是全局Top N的数据，通过这个可以观测平台性能情况。

监控视角

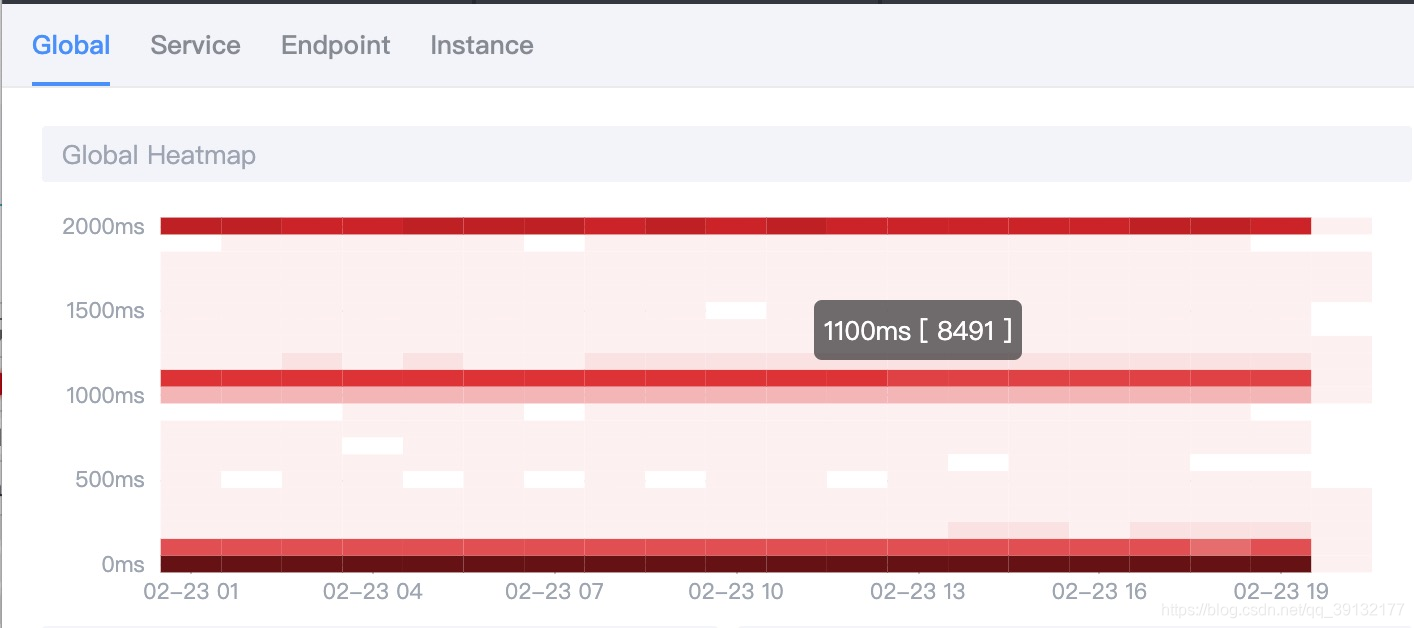

Heatmap 热力图

Heapmap 可译为热力图、热度图都可以，途中颜色越深，表示请求数越多，这和GitHub Contributions很像，commit越多，颜色越深。
横坐标是响应时间，鼠标放上去，可以看到具体的数量。
通过热力图，一方面可以直观感受平台的整体流量，另一方面也可以感受整体性能。

Topology 拓扑图

拓扑图用来描述平台各服务之间的依赖关系，也可以理解为平台服务的整体结构。

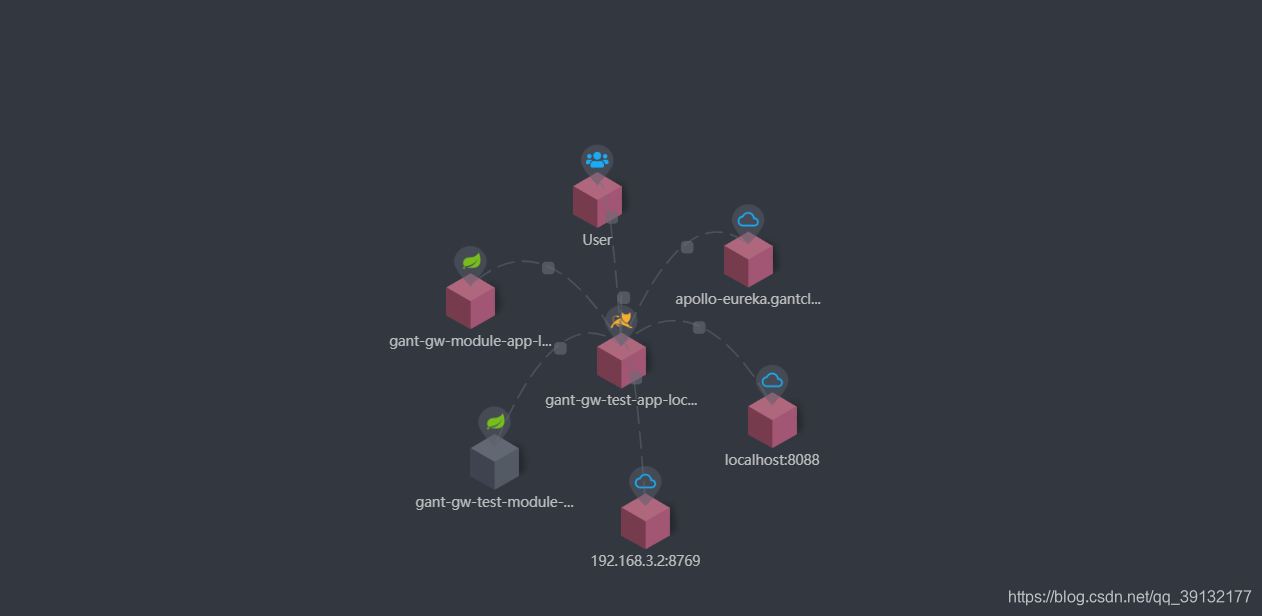

下图是整体的依赖关系，正方体上面的小图标表示应用的类型，如：Spring MVC、H2、Kafka
当点中某个服务时，会展示该服务的依赖关系。左右也会有该服务的一些指标信息。

Trace 追踪

利用Trace功能进行链路追踪，可以跟着请求穿透整个系统。
下面是检索到的一个ERROR请求，耗时 8326ms，跨度14表示14次依赖调用，例如：SpringRestTemplate、H2、Feign、Httpclient、Kafka等。
下图右侧可以了解每个跨度(Spans)的耗时情况，可以一眼看出哪些耗时长。

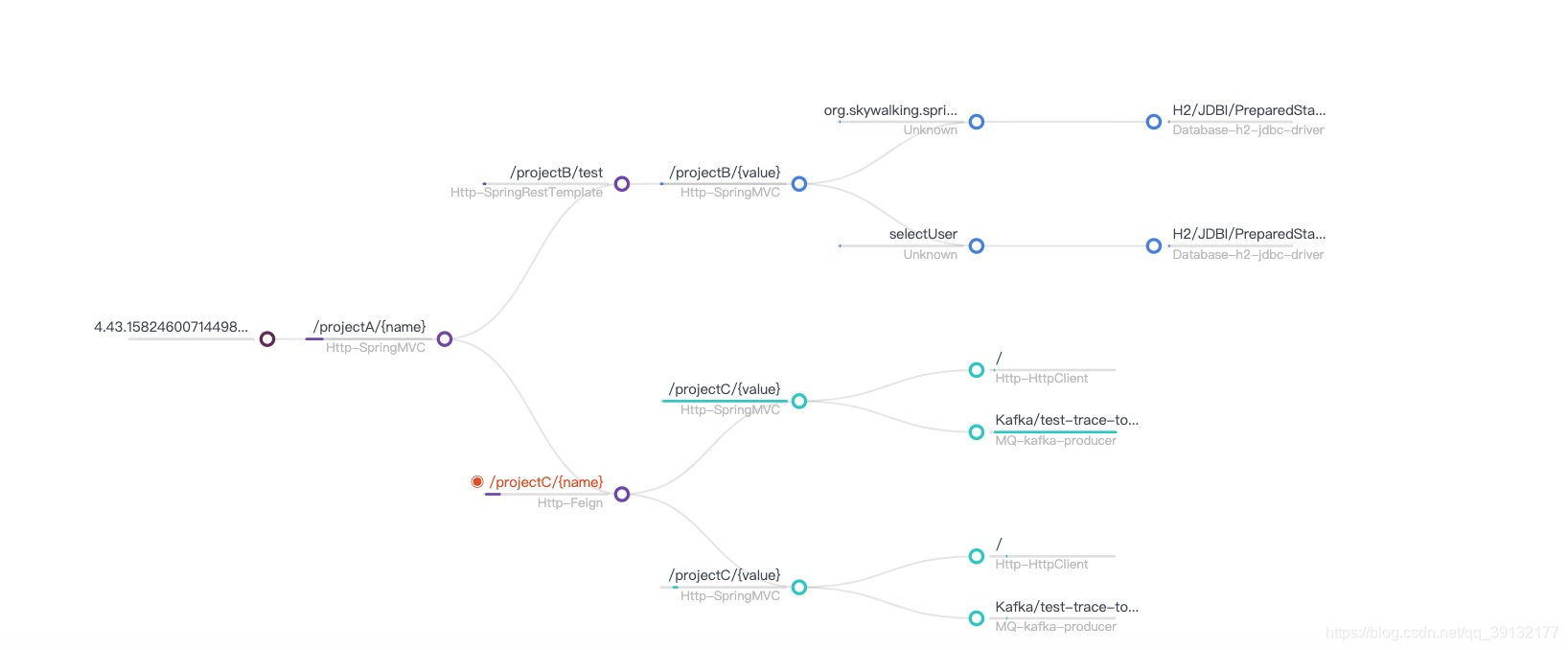

而树形结构的图可以看清层次关系。
而点到具体的跨度上，可以看到明细信息，如点到DB上可以看到具体执行的SQL。

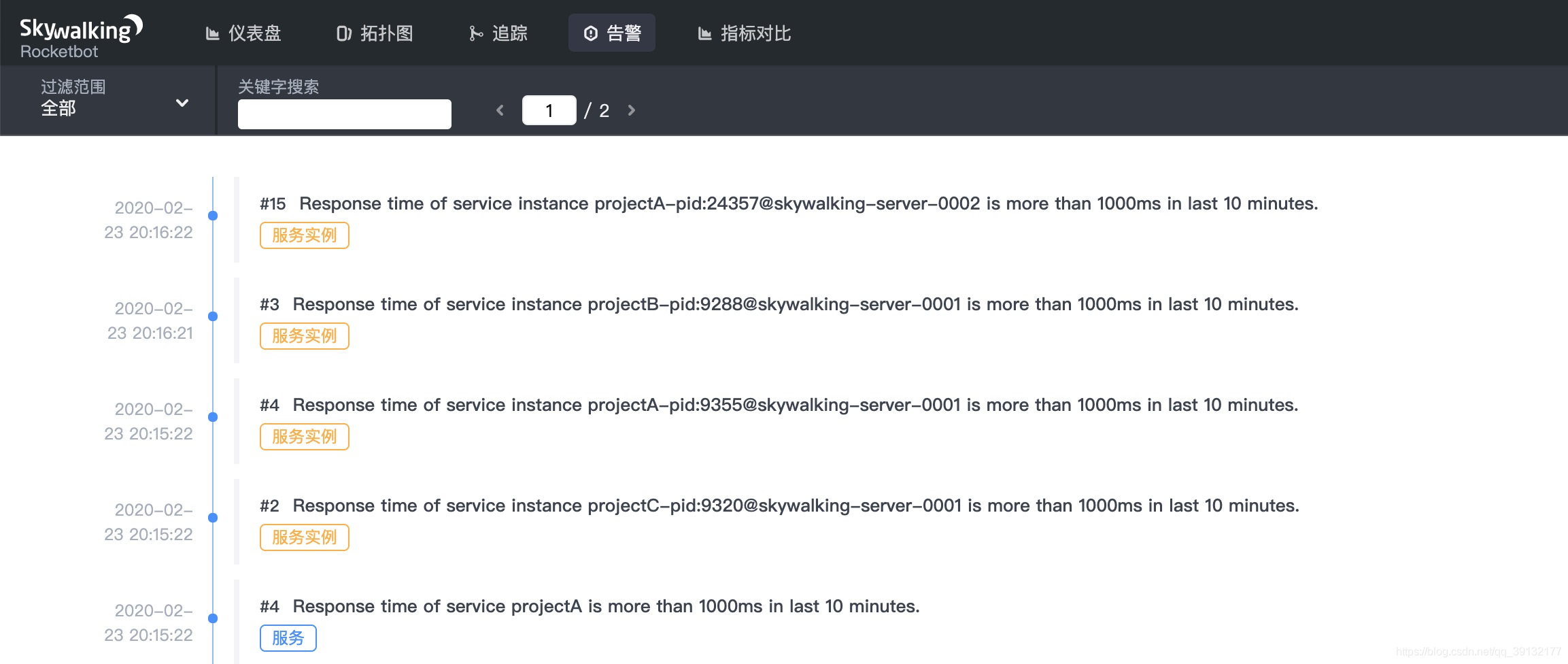

Alarm告警信息

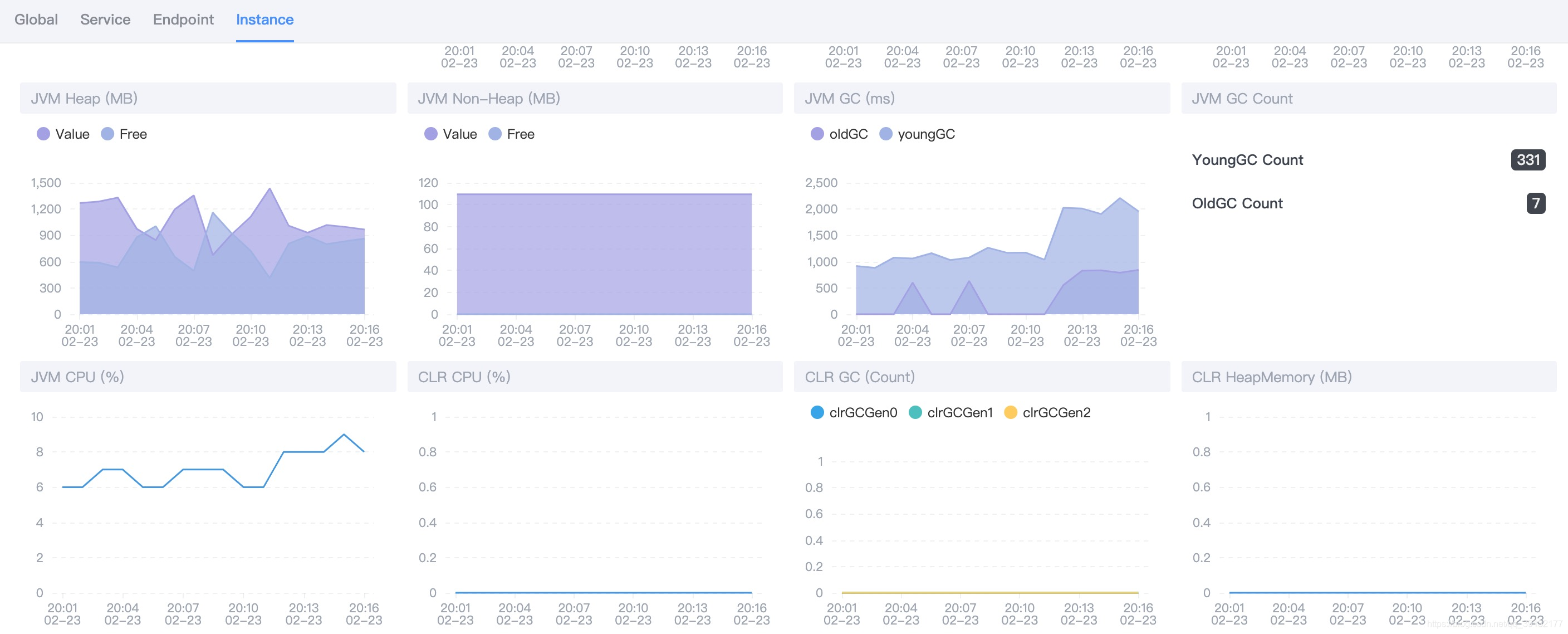

JVM 信息

实例中有JVM的堆、GC、CPU、CLR等信息，不过对于监控，Promethus 是个更好的选择。

参考链接：https://chenyongjun.vip/articles/140
