高效与低纹波兼得：LGS5205同步降压稳压器的FCCM与PFM模式解析

在电源管理设计中，效率与纹波性能的平衡始终是工程师面临的核心挑战。如何在高负载时实现极致效率，同时在轻负载下降低功耗并控制纹波？棱晶半导体推出的LGS5205同步降压稳压器，凭借其FCCM（强制连续导通模式）与轻载高效的PFM（脉冲频率调制模式）双模式设计，为这一难题提供了高效解决方案。

---

FCCM模式：重载高效，纹波稳定

当LGS5205的MODE引脚连接至VCC时，芯片进入FCCM模式。在此模式下，无论负载大小，开关频率始终保持恒定（600kHz至2MHz可调），确保电感电流连续导通。

• 效率优势：重载时（如5A满载），FCCM模式通过减少导通损耗实现高达96%的转换效率（典型值），尤其适合电池供电设备、分布式电源系统等高功耗场景。

• 纹波表现：固定频率工作使输出纹波更小且稳定（典型值低至数十mV），满足对电源噪声敏感的精密仪器和通信设备需求。

典型应用场景：

• 工业负载供电

• 5A大电流输出设备

• 对纹波要求严格的DC/DC电路

---

PFM模式：轻载节能，灵活应对

当MODE引脚接地时，LGS5205在轻负载下自动切换至PFM模式。该模式通过动态调节开关频率（甚至暂停开关），显著降低轻载时的开关损耗。

• 效率提升：空载或轻载（如0-300mA）条件下，PFM模式可将待机电流降至微安级，效率较FCCM模式提升10%-20%，延长便携设备的电池寿命。

• 纹波权衡：开关频率的波动可能导致纹波略有增加，但仍可通过优化输出电容（如陶瓷电容）控制在合理范围内。

典型应用场景：

• 物联网传感器

• 低功耗MCU供电

• 间歇性工作的电池设备

---

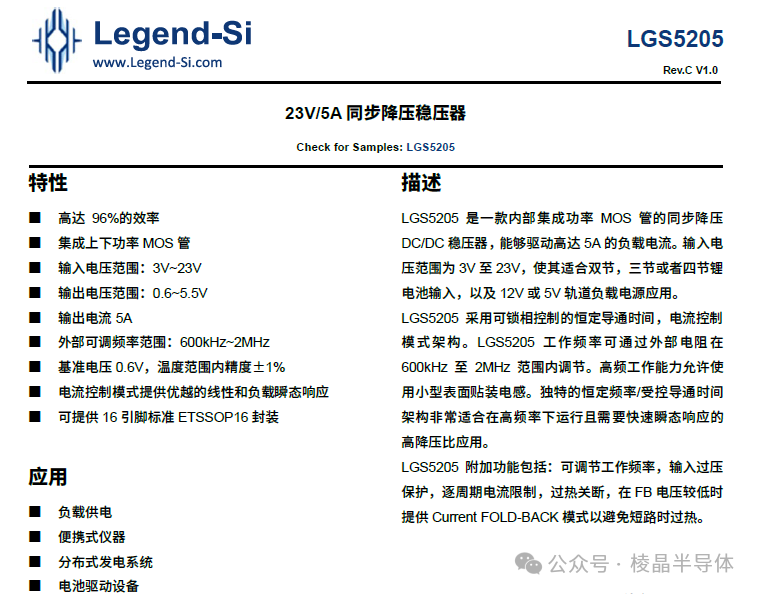

LGS5205：作为一款23V/5A同步降压稳压器，LGS5205不仅通过双模式设计解决了效率与纹波的矛盾，更以多项硬核性能脱颖而出：

1. 宽输入兼容：3V-23V输入范围，支持多节锂电池、12V/5V轨电源，适配复杂供电环境。

2. 高频低纹波：支持2MHz高频开关，搭配小型电感（低至1µH），缩减PCB面积的同时保持低纹波输出。

3. 多重保护：逐周期过流保护、输入过压锁定（OVP）、160℃过热关断（OTP），确保系统安全可靠。

4. 灵活配置：通过外部电阻调节输出电压（0.6V-5.5V）与开关频率，满足定制化需求。



LGS5205凭借FCCM与PFM模式的智能切换，在高效与低纹波之间找到了最佳平衡点。无论是追求极致效率的重载场景，还是注重低功耗的轻载应用，它都能以96%的超高效率、±1%的电压精度和多重保护机制，成为工程师应对电源挑战的可靠伙伴。

立即体验LGS5205，让电源设计更高效、更从容！


了解更多：访问官网下载完整数据手册，或联系技术支持获取参考设计！
