子网划分：实验步骤

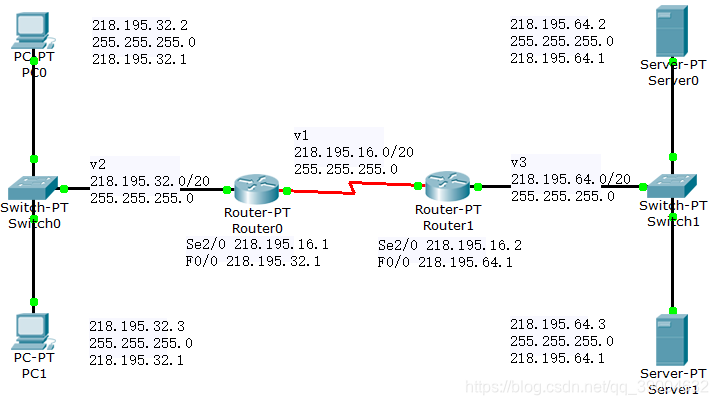

使用思科模拟器，进行子网划分，并互相进行访问。整体拓扑图如下：

构成部件有：

• 三个网络v1，v2和v3。
• 两台路由器 Router0 和 Rounter1 。
• 两台交换机 Switch0 和 Switch1 。
• 两台客户机PC0 和 PC1 。
• 两台两台服务器 Server0 和 Server1 。

使用自动连线（Automatically Choose Connection Type），将各个部件链接起来。

1.配置Router0，Router0有两个接口被使用，F0/0和Se2/0。

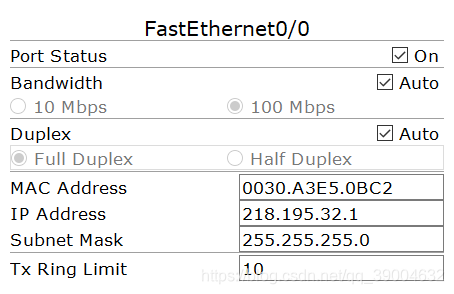

F0/0：Port Status=On，IP=218.195.32.1，子网掩码=255.255.255.0

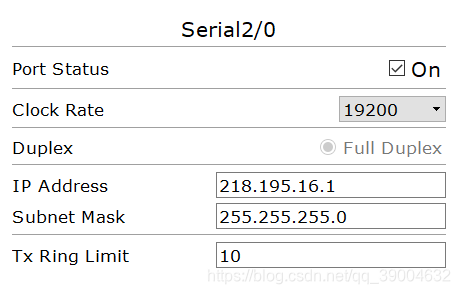

Se2/0：Port Status=On，IP=218.195.16.1，子网掩码=255.255.255.0，时钟信号设置为19200.

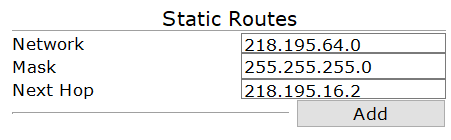

设置下一跳地址，单击添加：

2.配置Router1，Router1有两个接口被使用，F0/0和Se2/0。

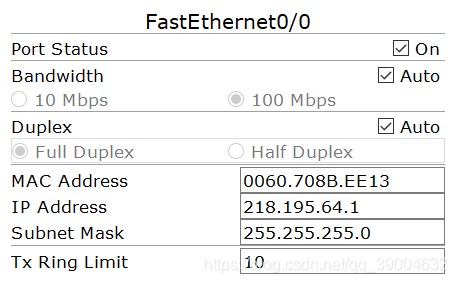

F0/0：Port Status=On，IP=218.195.64.1，子网掩码=255.255.255.0

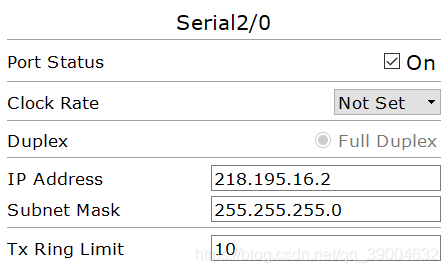

Se2/0：Port Status=On，IP=218.195.16.2，子网掩码=255.255.255.0，时钟信号设置为Not Set.

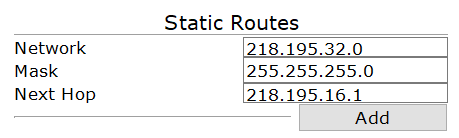

设置下一跳地址，单击添加：

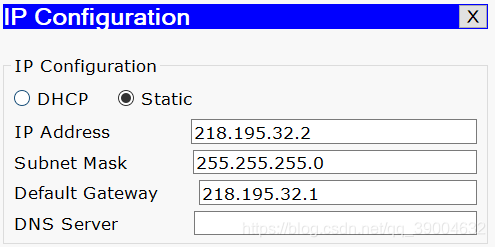

3.配置PC0，PC0只有一个接口被使用，Fa0。

IP=218.195.32.2，子网掩码=255.255.255.0，网关=218.195.32.1

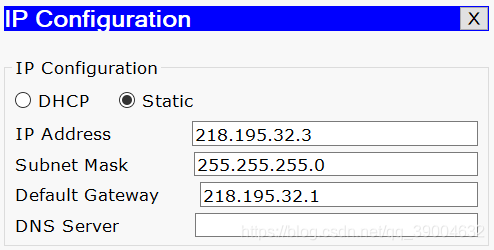

4.配置PC1，PC1只有一个接口被使用，Fa0。

IP=218.195.32.3，子网掩码=255.255.255.0，网关=218.195.32.1

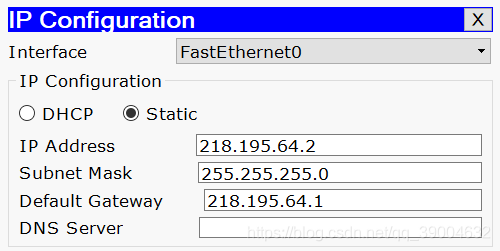

5.配置Server0，Server0只有一个接口被使用，Fa0。

IP=218.195.64.2，子网掩码=255.255.255.0，网关=218.195.64.1

6.配置Server1，Server1只有一个接口被使用，Fa0。

IP=218.195.64.3，子网掩码=255.255.255.0，网关=218.195.64.1

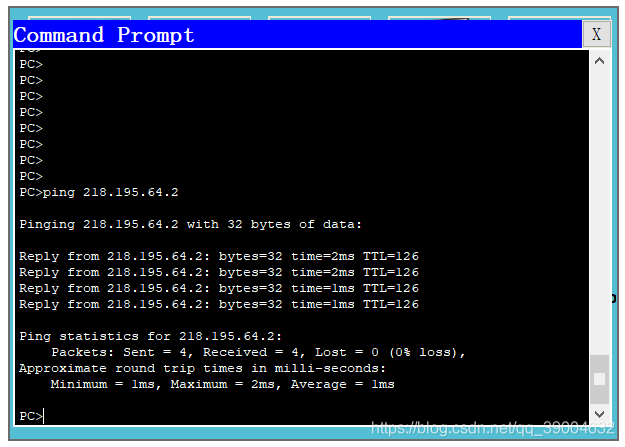

在PC0终端命令中尝试链接Server0：

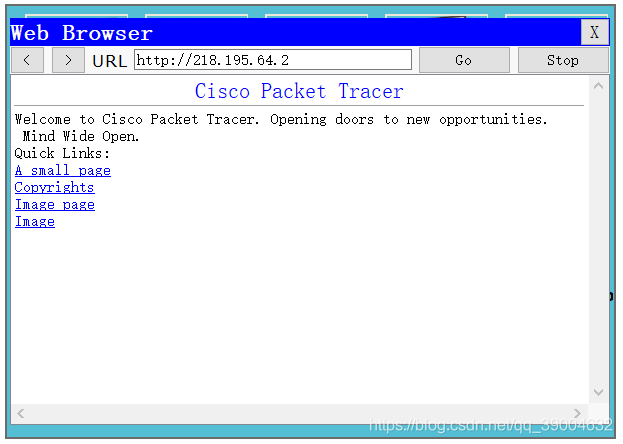

在PC0网页中尝试链接Server0：

希望可以帮助到大家！
