关于tc作用在入口(ingress)和出口(egress)效果的调研

放在前面的结论：按照通常方式（本文中的脚本的那种方式），tc只能在出口限制带宽、时延、丢包率，不能在入口限制。

   本文若有内容不严谨或不对，欢迎批评，欢迎指正

tc脚本内容

#!/bin/bash
echo "add tbf and netem to eth0..."
tc qdisc del dev eth0 root
tc qdisc add dev eth0 root handle 5:0 tbf rate $1mbit burst 100k limit 75k
if (($3=='0'))
then
  tc qdisc add dev eth0 parent 5:0 handle 10:0 netem delay $2ms
else
  tc qdisc add dev eth0 parent 5:0 handle 10:0 netem delay $2ms loss $3
fi
tc qdisc show dev eth0

   该脚本用于快速设置tc至网卡eth0，建议保存为文件tc_X_Mbps_Y_ms_Z_%loss.sh，使用时需加三个参数，即

./tc_X_Mbps_Y_ms_Z_%loss.sh {带宽(Mbps)} {时延(Mbps)} {丢包率(%)}

带宽

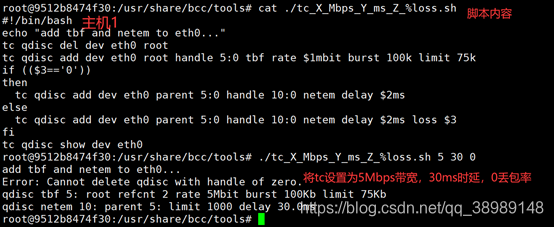

   1.使用docker+ovs设置两个相连的主机，首先对主机1的网卡使用tbf+netem设置为5Mbps带宽，30ms时延    2.在两台主机上分别启动iperf服务端（收）和客户端（发），测试吞吐量，测试完成后交换服务端和客户端所在主机，再测试一遍，以测试tc对入口和出口流量的限制。

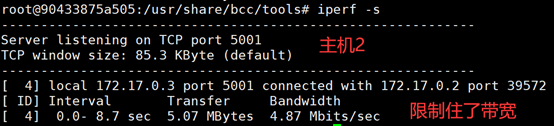

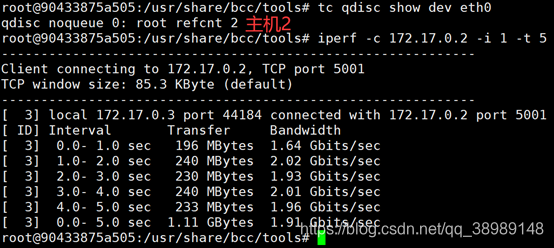

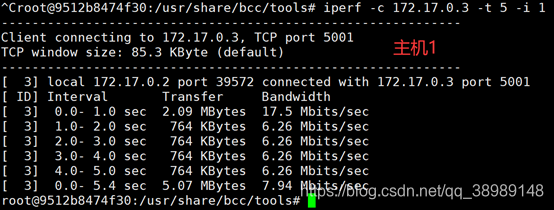

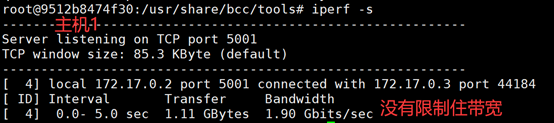

   主机1收，主机2发。   主机2收，主机1发。
   结论：以此脚本的方式使用tc，只能限制出口带宽，不能限制入口带宽。

丢包

   将主机1的丢包率设置为100%，然后使用UDP发包程序发包，同样是两个主机分别往对端发以进行测试。
   UDP发包程序的逻辑是有一个服务端（收）负责接收UDP数据包，收到一个包后程序结束，调用linux的date命令打印出当前时间。有一个客户端（发）负责发送数据包，发一个包后程序结束，调用linux的date命令打印出当前时间。具体程序见附录。
   这里不使用iperf进行测试的原因是TCP建立链接的过程是双向发包的，导致分不清是发出去的包在出口被丢掉还是回来的包在入口被丢掉。
   1.首先将主机1的网卡用tc设置为100%丢包。   2.主机1发，主机2收。（这里虽然只测试了3个包，但其实多少个包都是一样的）

   主机2发，主机1收。

   3.将主机1上的丢包率恢复为0%，然后主机1发，主机2收

   结论：以此脚本的方式使用tc，只能在出口丢包，不能在入口丢包。

时延

   同样为了避免双向发包问题，使用上述UDP程序进行实验。
   1.为了便于观察结果，将主机1的时延设置为10s。

   2.主机1发，主机2收


   主机2发，主机1收

   结论：以此脚本的方式使用tc，只能在出口加时延，不能在入口加时延。

相关资料收集

   之所以前面强调“以此脚本的方式”、“通常方式”，是因为看完资料后仍然不是特别清楚tc的出口入口作用情况，故列举一些资料在这。
   1.参考资料https://lartc.org/lartc.html#LARTC.QDISC，9.4节

• qdisc可以作用于入口或出口。

• tc在内核态长这样

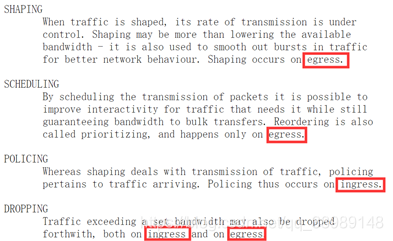

• shaping作用在出口

     2.参考资料https://linux.die.net/man/8/tc
• 各个控制的可作用范围
     3.参考资料https://tonydeng.github.io/sdn-handbook/linux/tc.html
•

附录：UDP发包收包程序

   服务端（收）

# -*- coding: utf-8 -*-

import socket
import time
import commands

PORT = 8000

server_socket = socket.socket(socket.AF_INET, socket.SOCK_DGRAM)
address = ("172.17.0.3", PORT)   # 服务器的ip地址和端口号，这里ip地址懒得以参数的方式传入，实际做实验时是手动改的ip
server_socket.bind(address)  # 为服务器绑定一个固定的地址，ip和端口

receive_data, client = server_socket.recvfrom(1024)
print("来自客户端%s,发送的%s\n" % (client, receive_data))  #打印接收的内容
print(commands.getstatusoutput('date'))

   客户端（发）

# -*- coding: utf-8 -*-
import socket
import commands

#client 发送端
client_socket = socket.socket(socket.AF_INET, socket.SOCK_DGRAM)
PORT = 8000

msg= b"hello"
server_address = ("172.17.0.3", PORT)  # 接收方 服务器的ip地址和端口号，这里ip地址懒得以参数的方式传入，实际做实验时是手动改的ip
client_socket.sendto(msg, server_address) #将msg内容发送给指定接收方
print(commands.getstatusoutput('date'))
