05、W601电亮led

文章目录

05、W601电亮led

一、电亮led的原理

led就是一个发光二极管，具有单向导电性。在二极管的正极添加电压就可以电亮，反之在负极添加电压则点不亮（前提是不超过反向击穿电压）。

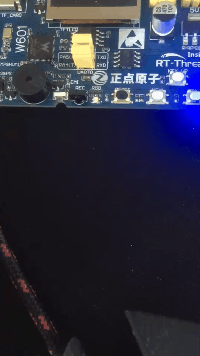

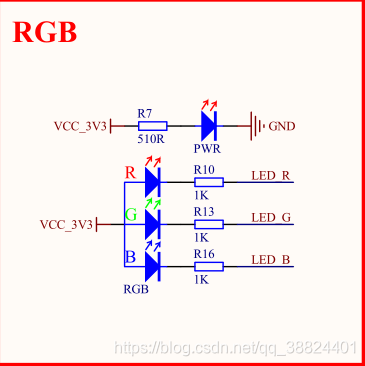

二、看原理图，找到led的有关引脚号

在这里插入图片描述

由原理图可知，W601有三个led，LED_R,LED_G,LED_B,分别对应PA_13，PA_14，PA_15。

再看原理图，W601的引脚是接led的负极，led的正极接的是3.3v，所以我们只需要将PA_13，PA_14，PA_15引脚全部设置成低电平就可以电亮led了。

三、配置相关引脚

找到有关GPIO的文件，找到有关api：

/**
 * @brief          	This function is used to config gpio function
 *
 * @param[in]      	gpio_pin    		gpio pin num
 * @param[in]      	dir         		gpio direction
 * @param[in]      	attr        		gpio attribute
 *
 * @return         None
 *
 * @note			None
 */
void tls_gpio_cfg(enum tls_io_name gpio_pin, enum tls_gpio_dir dir, enum tls_gpio_attr attr);//函数文档写的很清楚，这是配置引脚的函数

下面我们写一个初始化led的函数

/**
 * @brief: led 初始化,默认是不点亮led
 * @param: NULL
 * @return: NULL
 */
void led_init(void)
{
	/**
	 * 	 PA_13  LED_R
	 * 	 PA_14  LED_G
	 * 	 PA_15  LED_B
	 */
	tls_gpio_cfg(WM_IO_PA_13, WM_GPIO_DIR_OUTPUT, WM_GPIO_ATTR_PULLHIGH);
	tls_gpio_cfg(WM_IO_PA_14, WM_GPIO_DIR_OUTPUT, WM_GPIO_ATTR_PULLHIGH);
	tls_gpio_cfg(WM_IO_PA_15, WM_GPIO_DIR_OUTPUT, WM_GPIO_ATTR_PULLHIGH);
}

下面我们写一个测试函数，因为led的引脚已经配置好了，我们只需要改变这些引脚的高低电平就可以电亮和熄灭led了。

/**
 * @brief: 测试led
 * @param: NULL
 * @return: NULL
 */
void led_test(void)
{
	tls_gpio_write(WM_IO_PA_13, 0);//open LED_R
	delay_ms(500);
	tls_gpio_write(WM_IO_PA_13, 1);//close LED_R
	tls_gpio_write(WM_IO_PA_14, 0);//open LED_G
	delay_ms(500);
	tls_gpio_write(WM_IO_PA_14, 1);//close LED_G
	tls_gpio_write(WM_IO_PA_15, 0);//open LED_B
	delay_ms(500);
	tls_gpio_write(WM_IO_PA_15, 1);//close LED_B
}
