caffe深度学习【八】超实用的神经网络可视化工具-Netscope

        相信用caffe的同学，都知道caffe是把layer一层一层像积木一样堆起来实现深度网络的搭建的，但是看代码有点不方便，不能从宏观上看到整个network的布局，能不能像我们看paper那样有network的流程图呢？

        当然可以！下面推荐一个神经网络可视化工具-Netscope

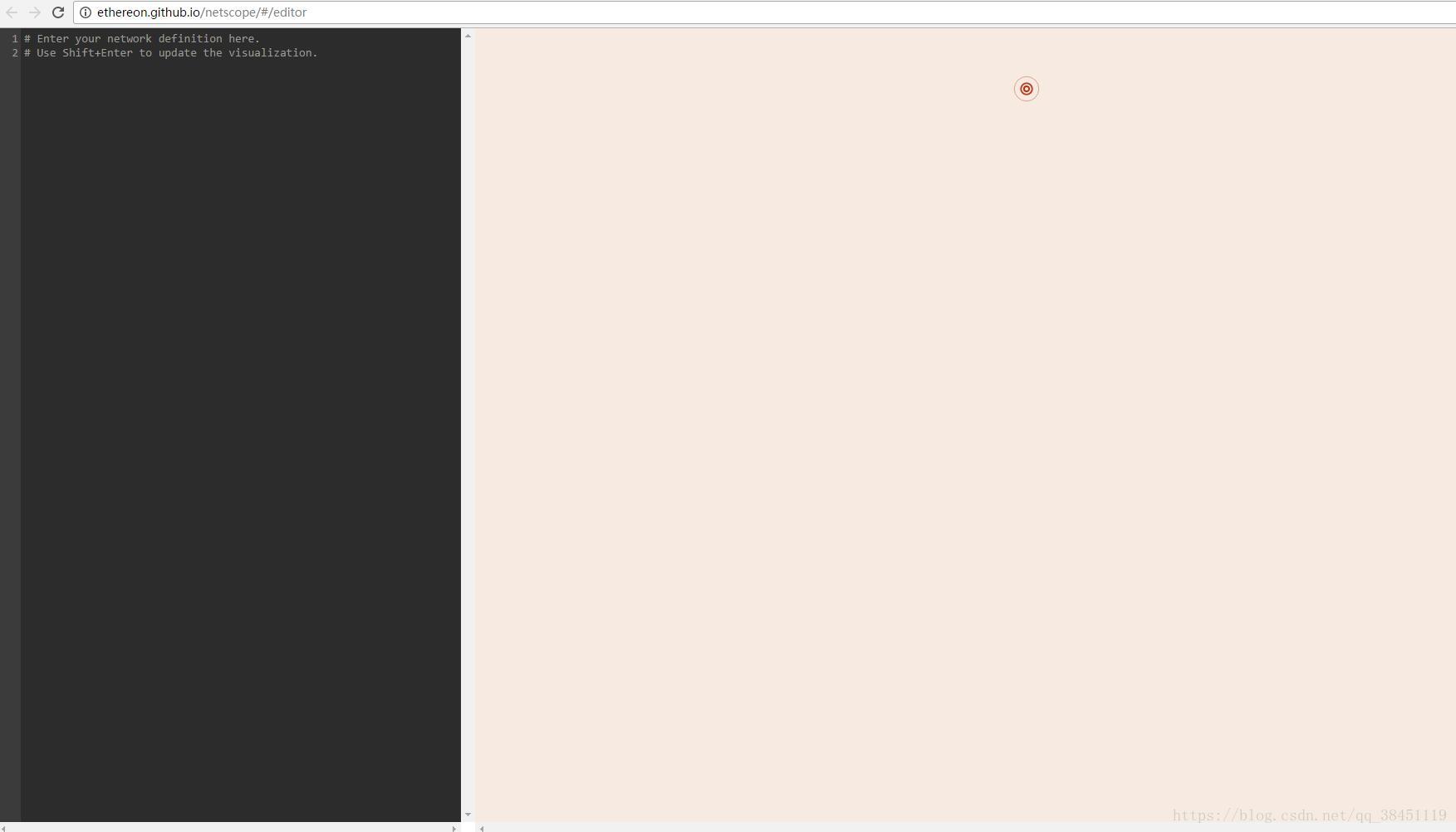

        链接：http://ethereon.github.io/netscope/#/editor

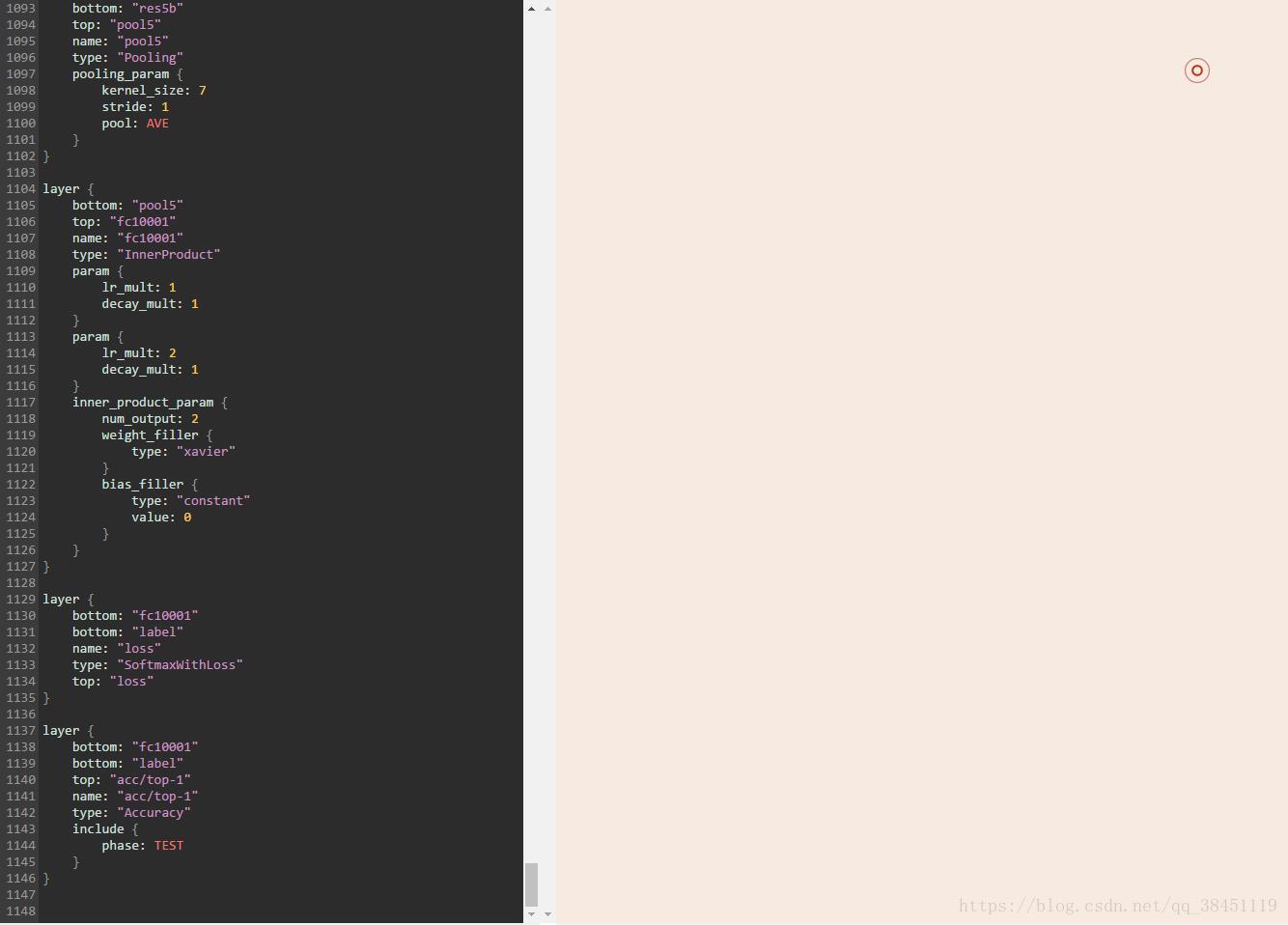

        只需要把你训练用的 train.prototxt 里的文件内容全部复制到左边的框框中即可（注意，在第二行最后点击鼠标，然后按回车，从第3行开始粘贴）

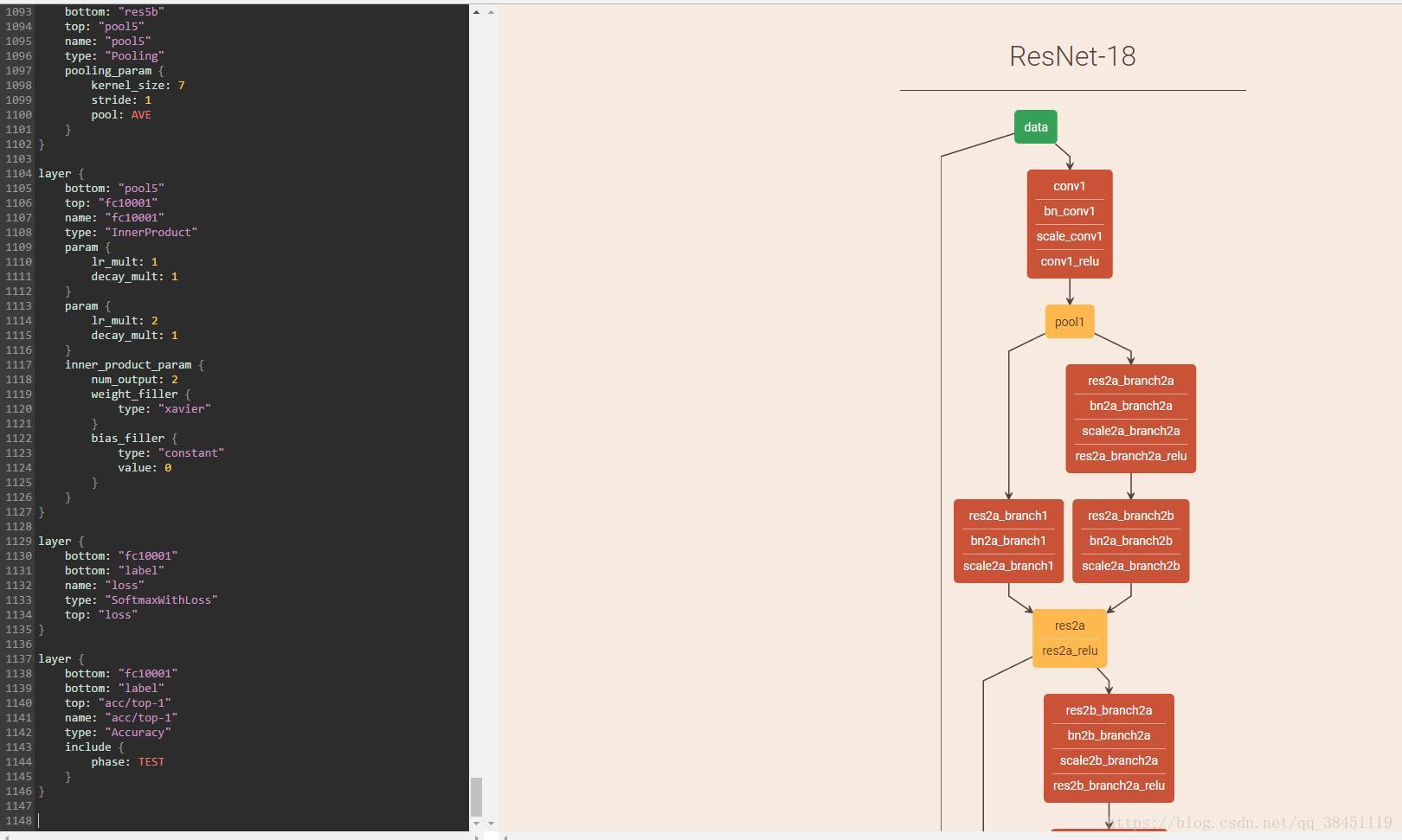

        然后同时按住键盘的 Shift+Enter 即可在右边生成网络的结构图，真是超级无敌实用！！

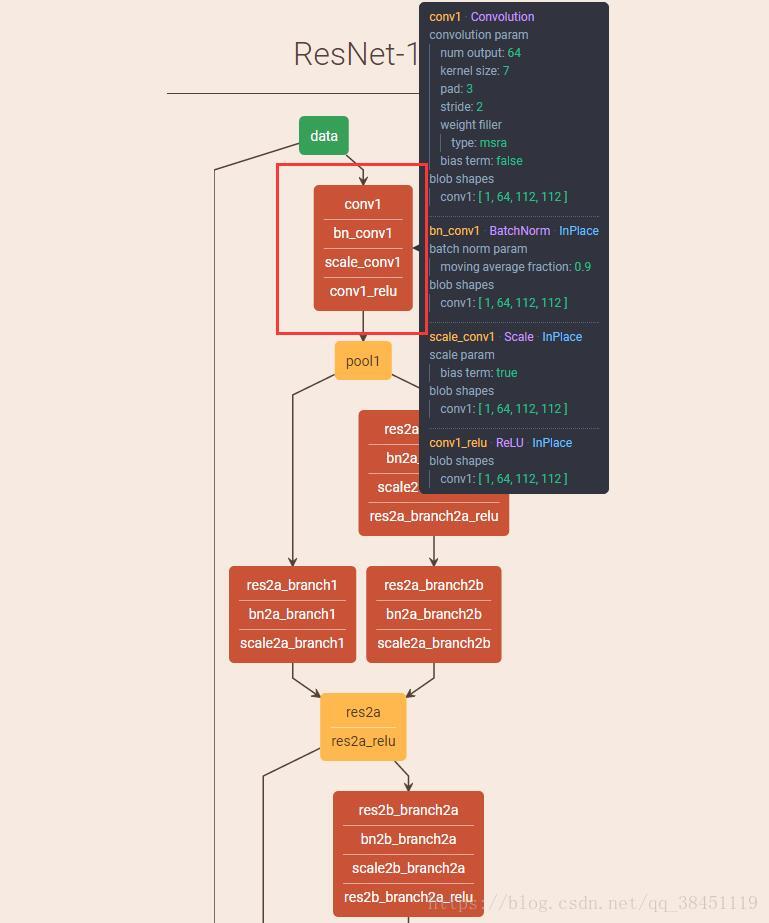

        而且当你把鼠标悬停到右边的某个layer，就可以显示该层的参数。
