物联网设备接入说明汇总

1引言

本文旨在介绍交通物联网设备分类、接入逻辑结构等，总结接入经验，帮助新人快速了解交通物联网、接入方式以及调试流程。

2交通物联网设备分类

我主要分为两大类：1.交通引导类；2.结构监测类。

类别	例子
交通引导类	1.地面车辆指示器 2.隧道洞顶车辆指示器 3.栏杆机 4.爆闪灯 5.喇叭 6.诱导灯 7.照明灯 8.plc
结构监测类	1.裂缝计 2.应变计 3.温湿度计 4.位移计 5.倾角仪 6.振动仪 7.挠度计

3接入协议分类

协议类别	说明	设备举例	接入工具
fins协议	欧姆龙的plc用这种协议比较多，使用网络通讯，如果设备时通过欧姆龙plc进行控制，需要用到这个协议	欧姆龙plc	kepserver
modbus-tcp	比较常见的物联网协议，使用网络通讯，市面上很多传感器都是使用该协议，中控的plc也是使用该种协议	温湿度传感器	kepserver
modbus-rtu	也是比较常见的物联网协议，使用串口通讯，可以通过串口服务器转成modbustcp进行传输	倾角仪	kepserver
S7 Communication	西门子plc的通讯协议，使用网络通讯，西门子plc专有	西门子plc	kepserver
厂家自有协议1	格式不定，如果需要获取的数据在报文中位置固定且长度固定（比如使用IEEE745格式上传的数据），那么就可以用kepserver接入	桐坞岭项目应变计	kepserver
厂家自有协议2	格式不定，如果需要获取的数据在报文中位置不固定或者长度不固定（比如时ascall码上传的0-100的整数，有时候是一位、有时候是两位、有时候是三位，kepserver的用户自有格式就没办法按照指定位置去截取），那么就不能用kepserver接入		java单独开发接入程序

4设备接入逻辑结构

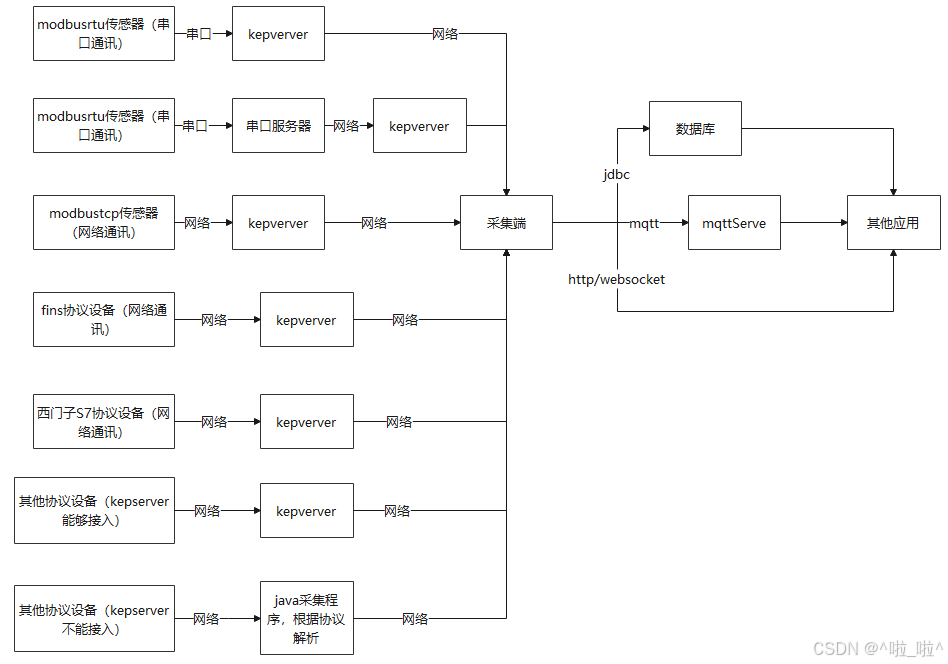

我归纳了几种接入的逻辑结构：
采集端就代表采集程序

5接入调试步骤

1. 首先自己列个需要接入的传感器清单，主要信息包括设备名称、通讯方法（串口还是网络）、通讯协议（协议说明要拿到）、能否用kepserver接入。这一步很关键，整理好后，自己会对整体传感器的状况有一个比较清晰的认识，有利于结构搭建。
2. 确定接入结构，就是要确定哪些设备可以用kepserver接入，哪些设备需要自己写接入程序解析接入
3. 使用串口调试工具、网络调试工具、kepserver连接设备试试看，看设备能否正常连上，数据能否正常获取到
4. 都正常后，就可以正常接入了。用kepserver接入的就用kepserver接入，然后，采集程序对接kepserver获取数据；不能用kepserver接入的，就用采集程序对接传感器获取数据。
