Slam误差评估

1 算法评价指标

当评估一个SLAM/算法的表现时，可从时耗、复杂度、精度多个角度切入。其中对精度的评价是可以使用两个精度指标ATE和RPE。
这两个evaluation metrics最早是在TUM数据集benchmark中定义的，应用非常广泛。

定义一下公式标注：

• 算法估计位姿：

（1）系统性能评估-绝对轨迹误差(ATE)

**绝对轨迹误差（absolute trajectory error）**直接计算相机位姿的真实值与SLAM系统的估计值之间的差。
程序首先根据位姿的时间戳将真实值和估计值进行对齐， 然后计算每对位姿之间的差值， 并最终以图表的形式输出， 该标准非常适合于评估视觉 SLAM 系统的性能。

绝对轨迹误差是估计位姿和真实位姿的直接差值，可以非常直观地反应算法精度和轨迹全局一致性。
估计位姿和groundtruth通常不在同一坐标系中，因此我们需要先将两者对其尺度统一。

• 对于双目SLAM和RGB-D SLAM：

通过最小二乘法计算一个从估计位姿到真实位姿的转换矩阵

• 对于单目SLAM：

具有尺度不确定性，我们需要计算一个从估计位姿到真实位姿的相似转换矩阵

也可以使用平均值、中位数等来反应ATE亦可。

（2）系统漂移评估-相对轨迹误差(RPE)

**相对位姿误差（relative pose error）**用于计算相同两个时间戳上的位姿变化量的差， 同样， 在用时间戳对齐之后， 真实位姿和估计位姿均每隔一段相同时间计算位姿的变化量， 然后对该变化量做差， 以获得相对位姿误差， 该标准适合于估计系统的漂移。

相对位姿误差主要描述的是相隔固定时间差

除了RMSE，还可以直接使用平均值、甚至中位数来描述相对误差情况。

需要注意的是，RPE包含了两部分的误差，分别是旋转误差和平移误差，通常使用平移误差进行评价已经足够，但是如果需要，旋转角的误差也可以使用相同的方法进行统计。

实际情况中，我们发现对

这样的计算复杂度非常高，很耗时间，因此TUM在自己给定的工具中，通过计算固定数量的RPE样本计算一个估计值作为最终结果。

综上，我们需要注意的是，RPE误差包含了translation和rotation两部分的误差，而ATE只包含translation的误差，二者具有强烈的相关性，却也不尽相同。我们仍需结合实际，选择合适的指标进行算法评价。

（3）精度统计量-均方根误差（RMSE）

均方根误差为回归评价指标。衡量观测值与真实值之间的偏差。

常用来作为机器学习模型预测结果衡量的标准。

2 安装依赖项

（1）Numpy安装

$ sudo apt-get update
$ sudo apt-get install python-numpy
（2）SciPy安装
$ sudo apt-get install python-scipy

（3）matplotlib安装

$ sudo apt-get install python-matplotlib

3 evo安装

官网地址https://github.com/MichaelGrupp/evo

（1）pip安装

$ pip install evo --upgrade --no-binary evo

或者

（2）源码安装

$ git clone https://github.com/MichaelGrupp/evo
$ cd evo
$ pip install --editable . --upgrade --no-binary evo

（3）测试

$ evo_ape -h

• 运行example

$ cd evo/test/data

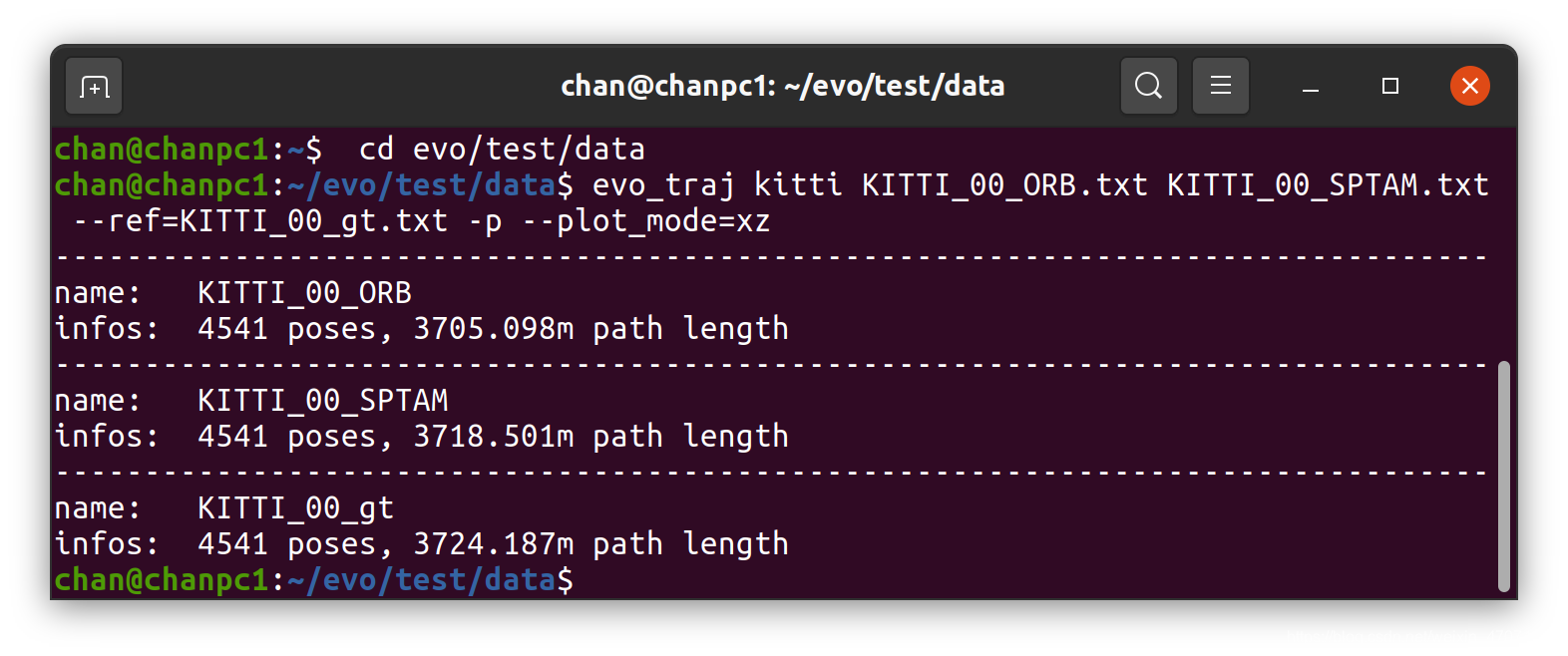

$ evo_traj kitti KITTI_00_ORB.txt KITTI_00_SPTAM.txt --ref=KITTI_00_gt.txt -p --plot_mode=xz

（4）报错处理

[ERROR] Unhandled error in evo.main_traj

• 末尾说明是matplotlib版本冲突报错

ContextualVersionConflict: (matplotlib 1.5.1 (/usr/lib/python2.7/dist-packages), Requirement.parse('matplotlib>=1.5.3'), set(['seaborn']))

解决办法

$ pip install matplotlib --upgrade --user

若下载超时

$pip --default-timeout=100 install matplotlib --upgrade --user

• 末尾说明是numpy版本需要更新

Please upgrade numpy to >= 1.12.0 to use this pandas version

解决办法

$ pip install numpy --upgrade --user

若下载超时

pip --default-timeout=100 install numpy --upgrade --user

• 评估指标
  evo_ape - absolute pose error 绝对位姿误差
  evo_rpe - relative pose error 相对位姿误差

• 工具
  evo_traj-用于分析，绘制或导出一个或多个轨迹的工具
  evo_res-用于比较evo_ape或evo_rpe中的一个或多个结果文件的工具
  evo_fig-用于重新打开序列化图的（实验性）工具（使用--serialize_plot保存）
  evo_config-用于全局设置和配置文件操作的工具

其他功能参考：https://github.com/MichaelGrupp/evo/wiki

（1）轨迹可视化

evo_traj
positional arguments:
{kitti,tum,euroc,bag}
绘制轨迹，则增加可选参数 -p 或 --plot

• 单个轨迹绘制

如：

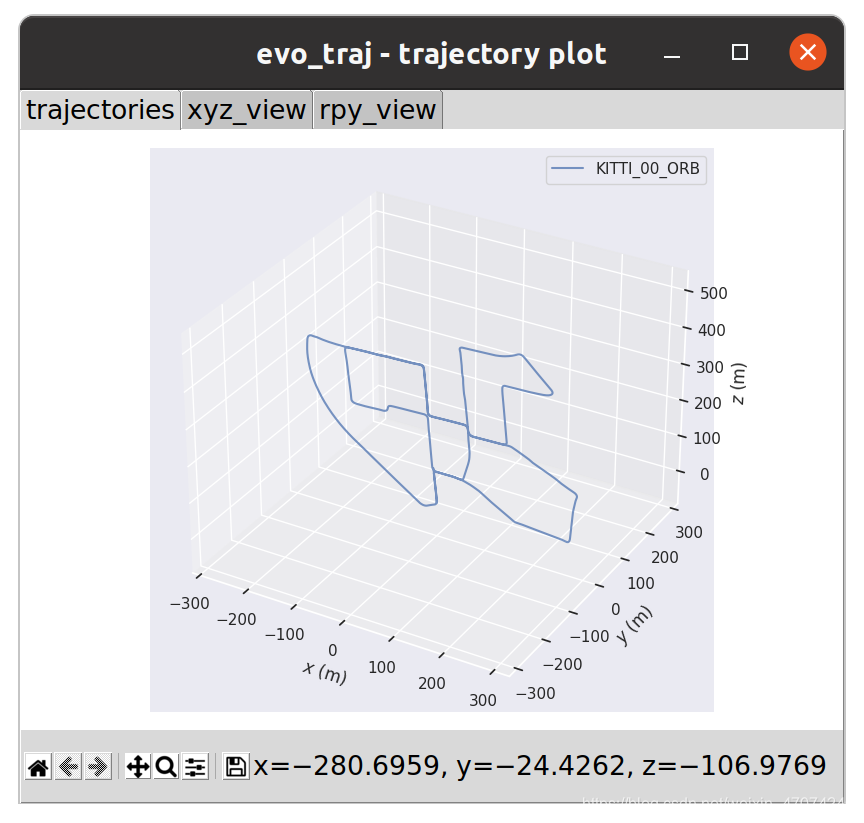

evo_traj kitti KITTI_00_ORB.txt -p




1

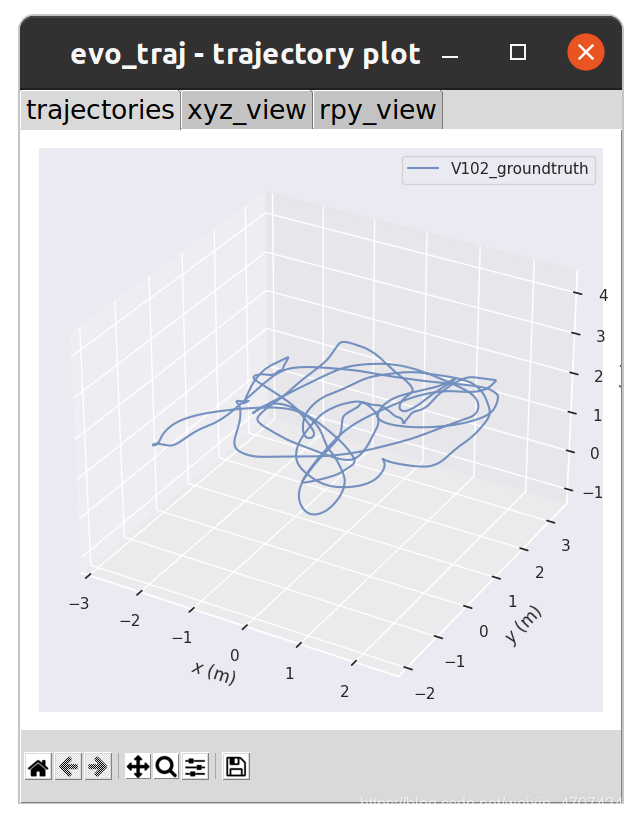

如EuRoc数据集，需要将.csv文件形式的groundtruth转换为TUM形式的轨迹文件。

evo_traj euroc V102_groundtruth.csv --save_as_tum

evo_traj tum V102_groundtruth.tum -p

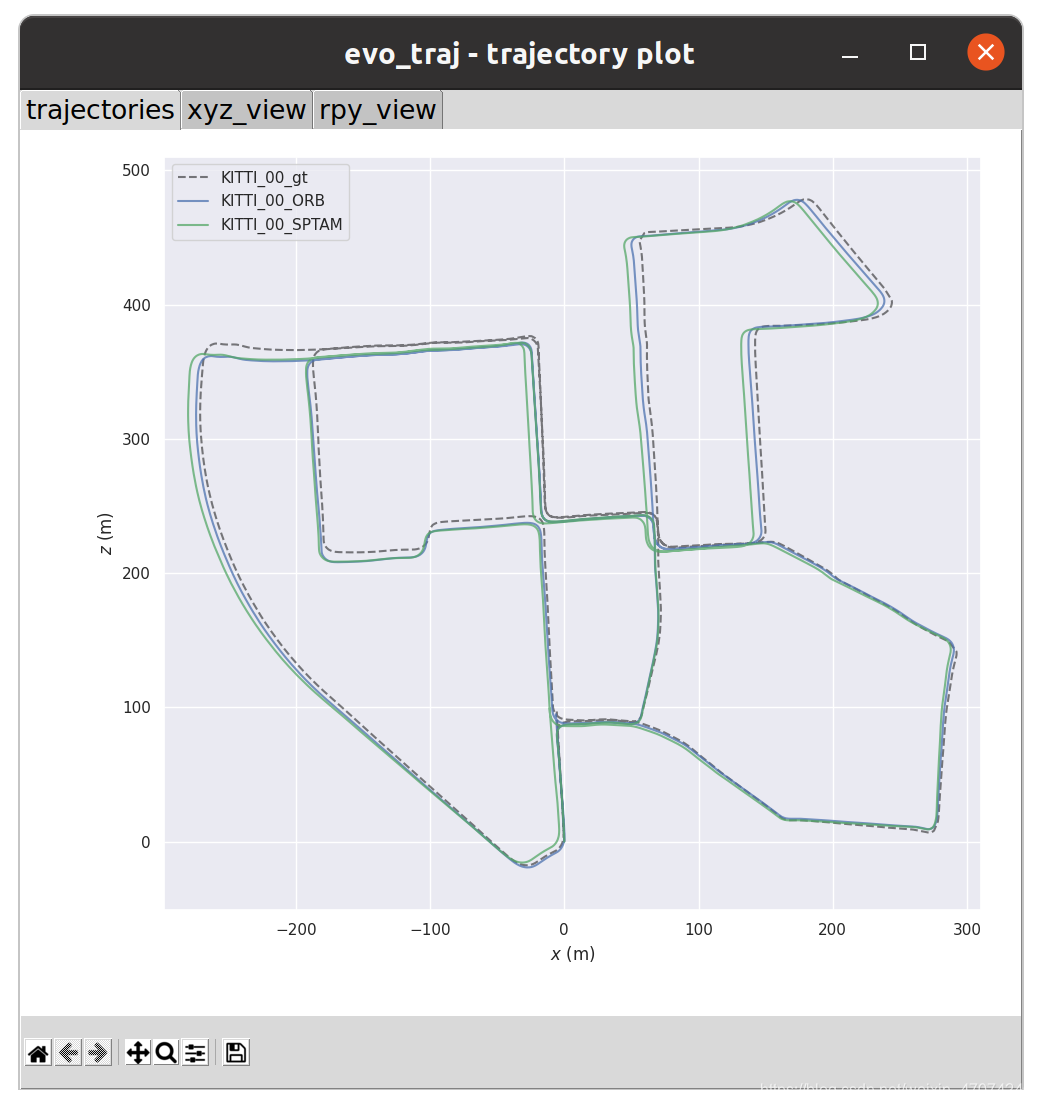

多个轨迹绘制

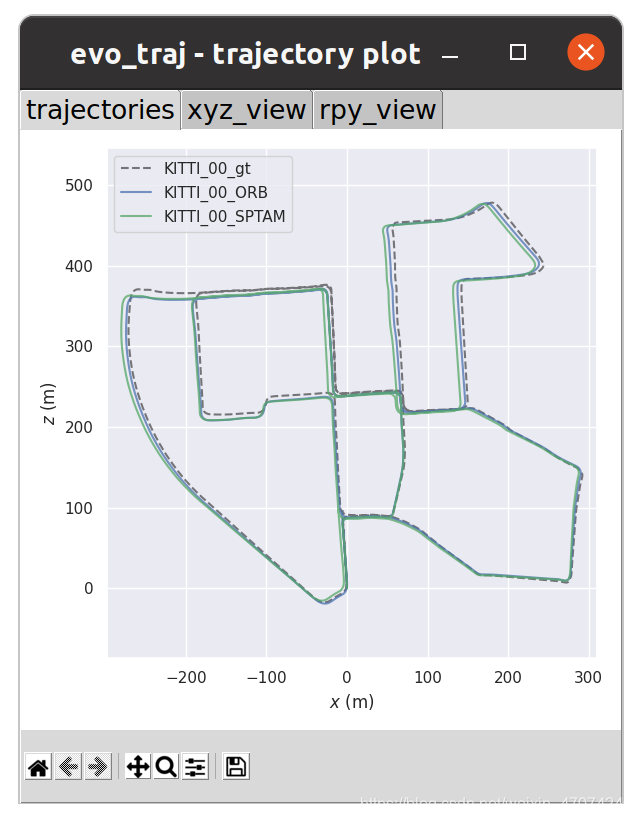

evo_traj kitti KITTI_00_ORB.txt KITTI_00_SPTAM.txt --ref=KITTI_00_gt.txt -p --plot_mode=xz

通过--ref参数指定参考轨迹，并增加参数-a（或--align）进行对齐（旋转与平移）

此外，单目相机会存在尺度的不确定性，使用-s（或 --correct_scale）参数进行Sim(3)上的对齐（旋转、平移与尺度缩放）

（2）轨迹评估




evo_ape：计算绝对位姿误差(absolute pose error)，用于整体评估整条轨迹的全局一致性


evo_rpe：计算相对位姿误差(relative pose error)，用于评价轨迹局部的准确性。


两个指令也支持evo_traj的可选参数，轨迹对齐-a与尺度缩放-s

1）计算绝对位姿误差

大多数中论文的指标为测量绝对误差

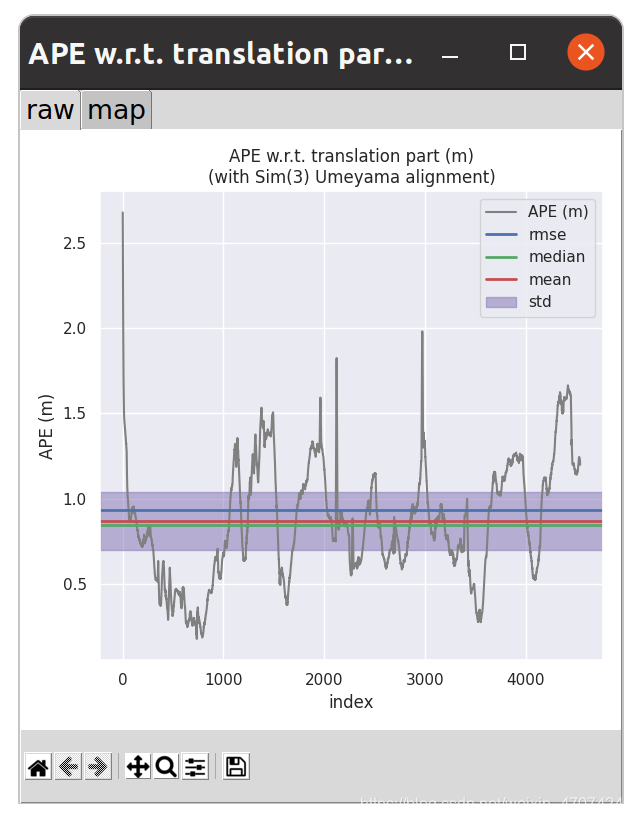

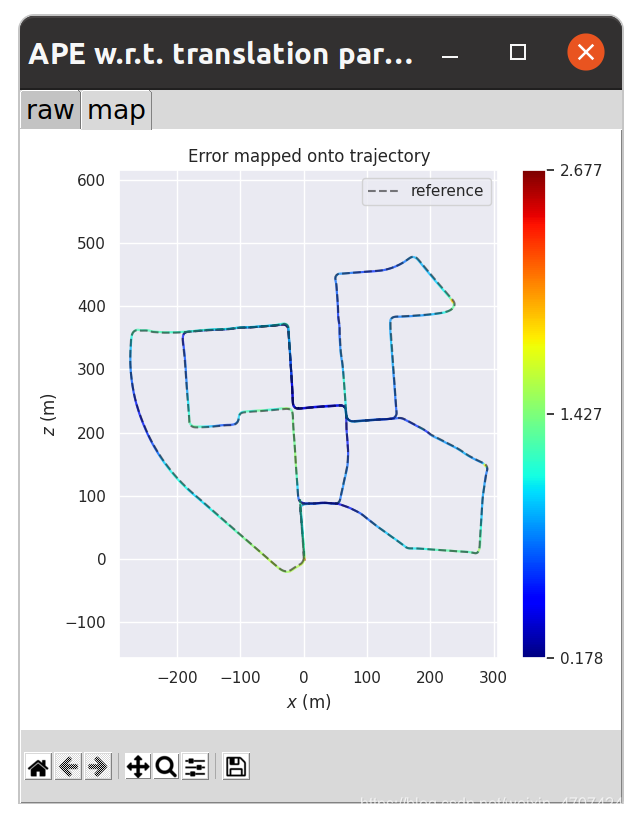

evo_ape kitti KITTI_00_ORB.txt KITTI_00_gt.txt -p --plot_mode=xz -a -s

显示轨迹误差结果
 增加可选参数-p，可以绘制误差相关曲线


 在进行评估时，若经过了缩放，在命令行中应将真实轨迹（参考轨迹）放在估计轨迹（计算轨迹）前方，避免在缩放时参考轨迹错误而造成误差被错误缩放。

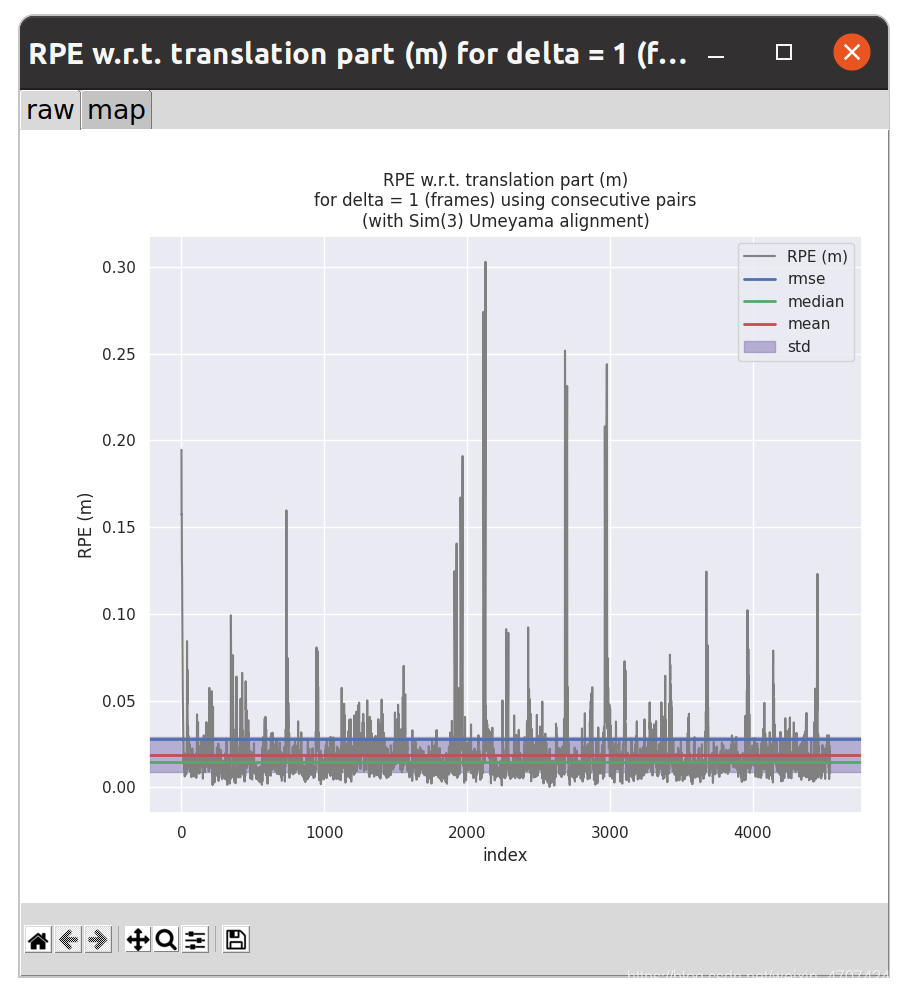

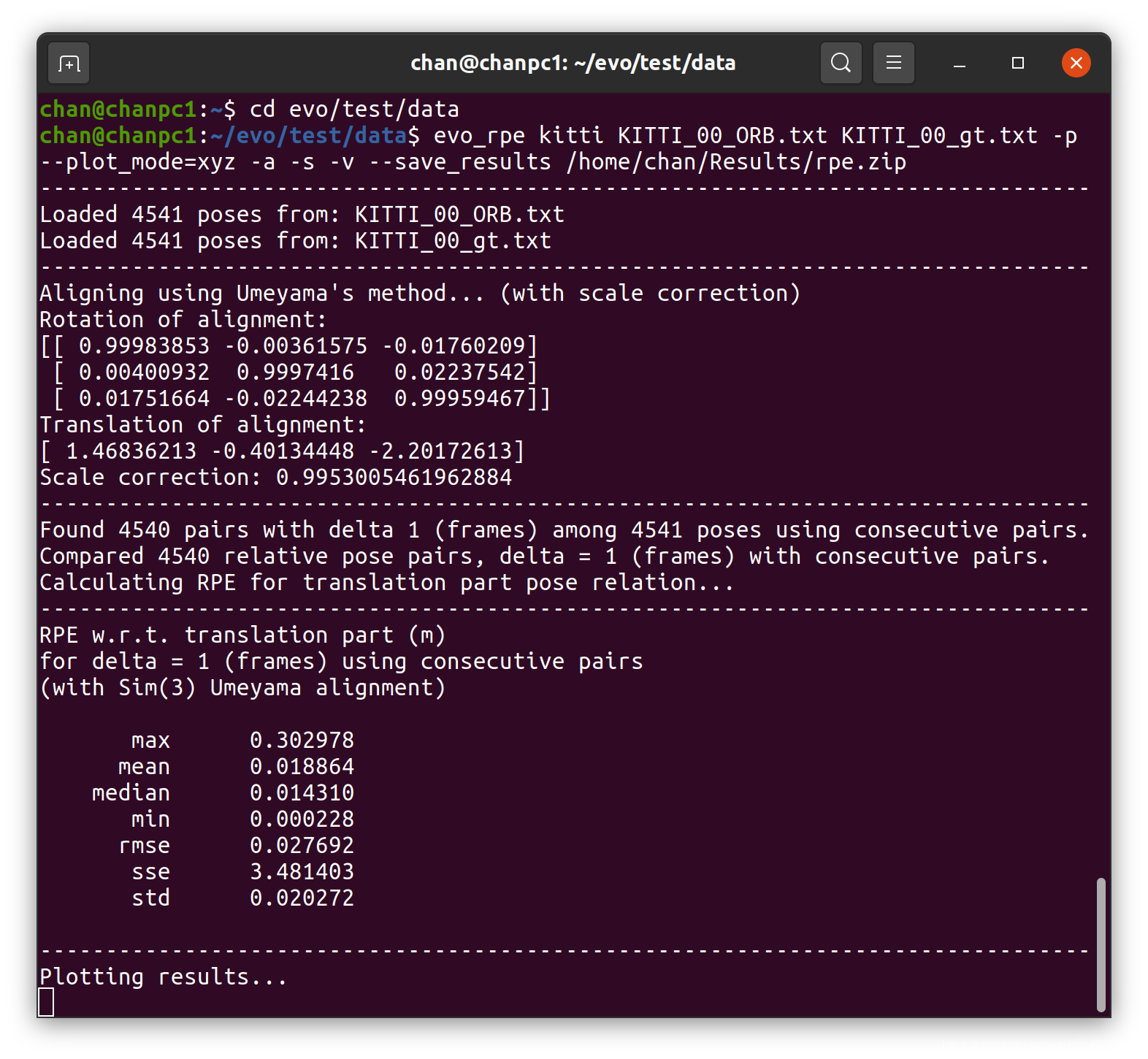

2）计算相对位姿误差

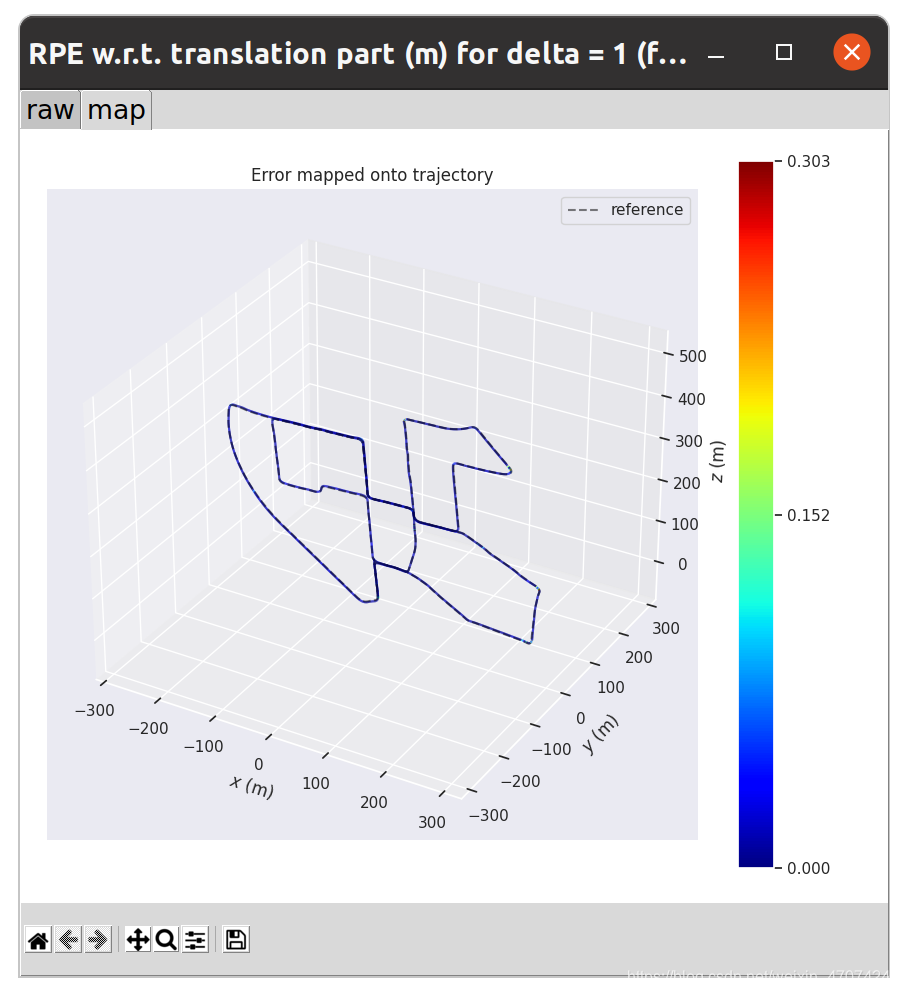

evo_rpe kitti KITTI_00_ORB.txt KITTI_00_gt.txt -p --plot_mode=xyz -a -s -v --save_results /home/chan/Results/rpe.zip

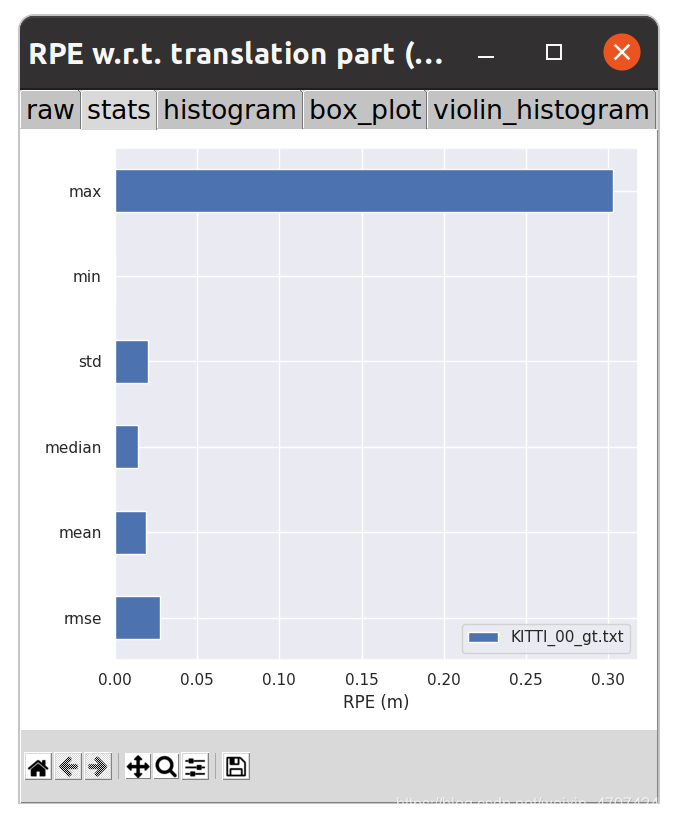

（3）结果比较

cd ~/Results
evo_res rpe.zip -p --save_table table.csv
process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80NzA3NDI0Ng==,size_16,color_FFFFFF,t_70#pic_center" alt="在这里插入图片描述">

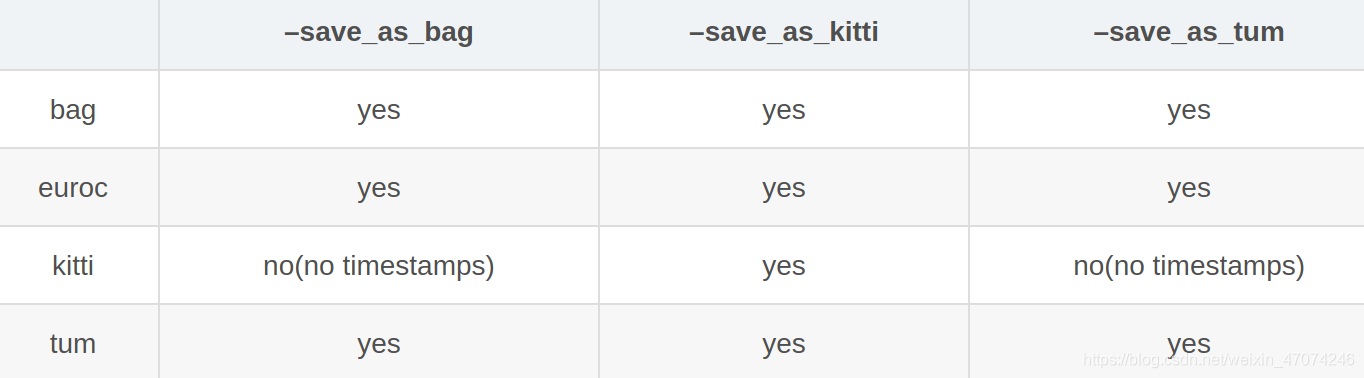

（4）格式转换

Evo支持多种数据集的轨迹格式（TUM、KITTI、EuRoC MAV、ROS的bag）和数据格式之间进行相互转换。

"把EuRoc的数据格式转化成TUM数据格式"
evo_traj euroc data.csv --save_as_tum

"TUM数据转换成kitti格式"
evo_traj tum traj_1.txt  --save_as_kitti

" 把TUM数据格式转化成rosbag"
evo_traj tum traj_1.txt --save_as_bag

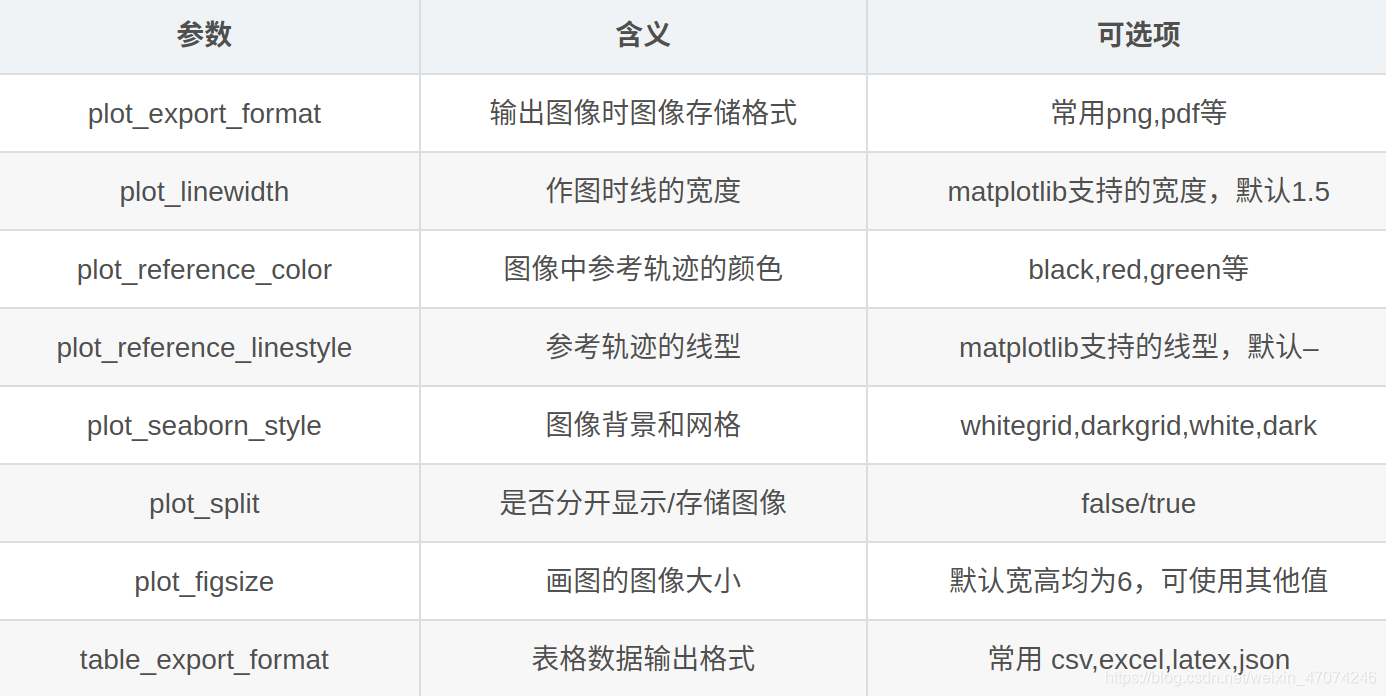

（5）配置更改

"查看配置"
evo_config show

"修改配置"
env_config set ***
plot_seaborn_style whitegrid //修改背景栅格　默认 darkgrid
plot_seaborn_palette bright　//修改线条颜色　bright、deep6、colorblind、pastel、dark、muted 默认deep6
plot_linewidth 1.5　//修改线宽
plot_reference_color // 默认black


（6）时间戳对齐

如果系统采用了IMU进行测量，还要注意时间戳对齐的问题
 参考：使用 evo 工具评测 VI ORB SLAM2 在 EuRoC 上的结果

5 运行ORB-SLAM2并评估数据集

安装和编译ORB-SLAM2参考：https://blog.youkuaiyun.com/weixin_47074246/article/details/108690625

$ cd ORB_SLAM2
$ chmod +x build.sh
$ ./build.sh
（1）评估TUM数据集

下载官网：http://vision.in.tum.de/data/datasets/rgbd-dataset/download

TUM为RGB-D数据集，下载后进行解压。

命令

./Examples/Monocular/mono_tum Vocabulary/ORBvoc.txt Examples/Monocular/TUMX.yaml PATH_TO_SEQUENCE_FOLDER




1


更改TUMX.yaml为TUM1.yaml,TUM2.yaml,TUM3.yaml，分别对应数据集freiburg1, freiburg2 and freiburg3 序列. PATH_TO_SEQUENCE_FOLDER为下载数据集的解压目录。

例：rgbd_dataset_freiburg1_desk

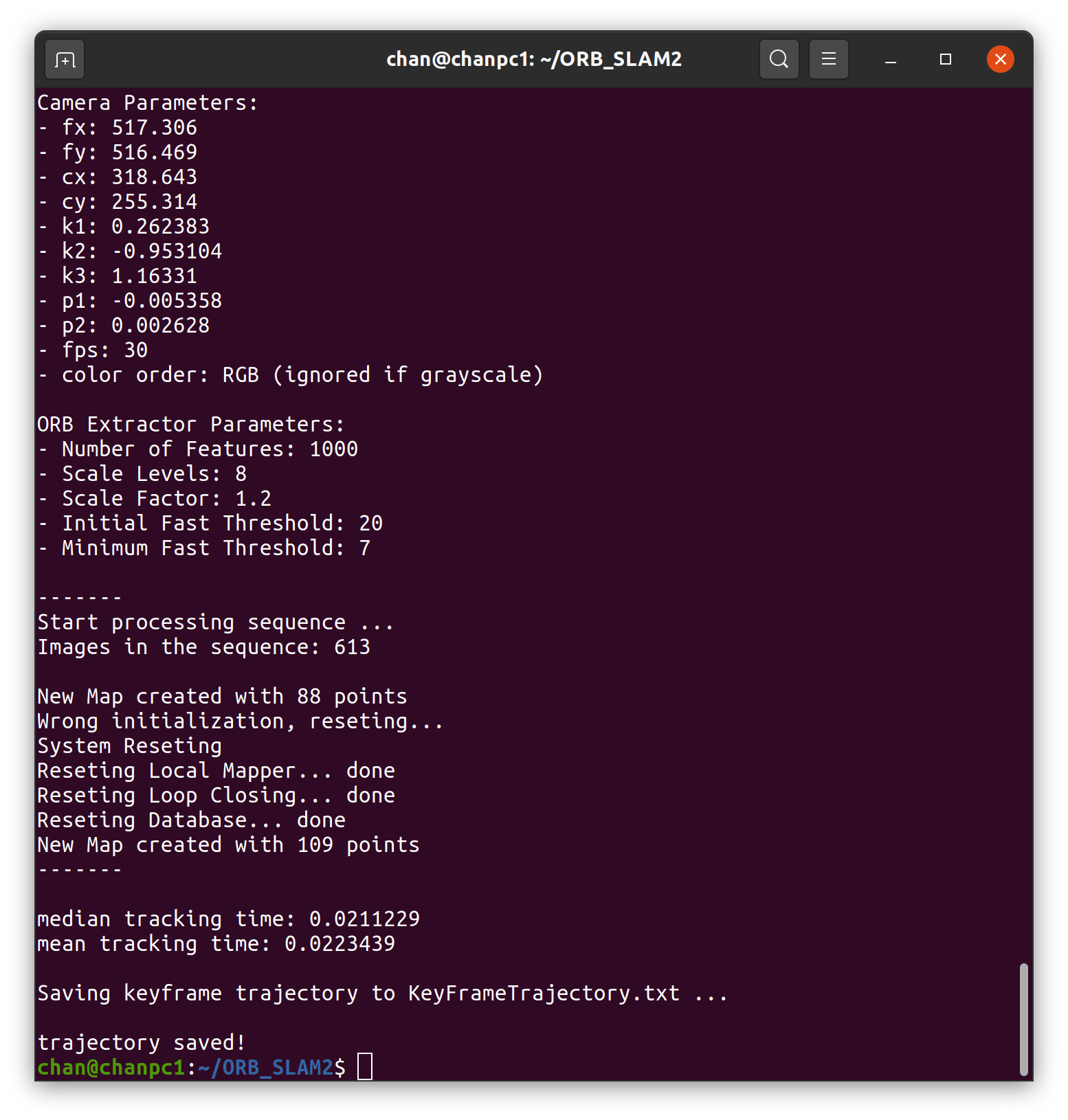

• 运行

• 复制轨迹和groundtruth文件

cd ORB_SLAM2
mkdir results
cp KeyFrameTrajectory.txt ./results/TUM/freiburg1_desk/1/freiburg1_desk_Trajectory.txt

cd rgbd_dataset_freiburg1_desk
cp groundtruth.txt  ~/ORB_SLAM2/results/TUM//freiburg1_desk/1/freiburg1_desk_groundtruth.txt




1
2

• 绘制轨迹

cd ~/ORB_SLAM2/results/freiburg1_desk
evo_traj tum freiburg1_desk_Trajectory.txt --ref=freiburg1_desk_groundtruth.txt  -p --plot -s --correct_scale -a --align




1
2

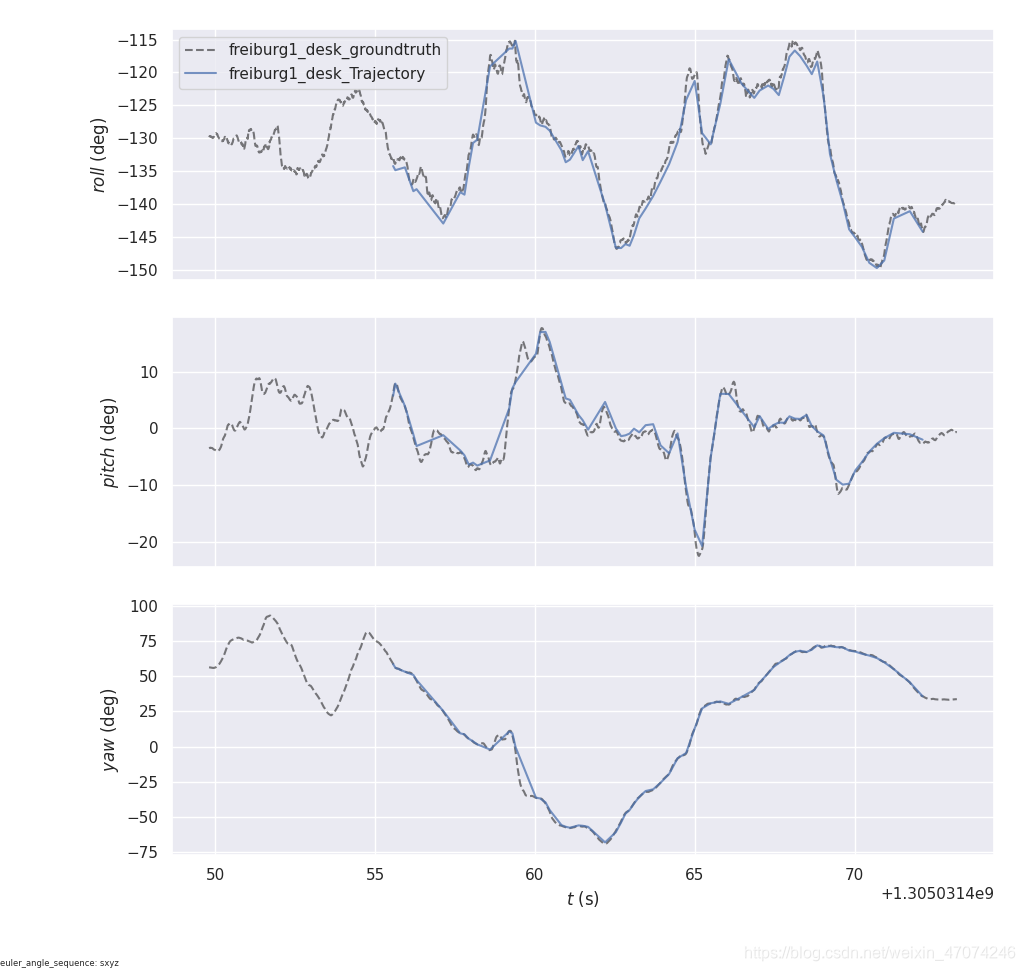

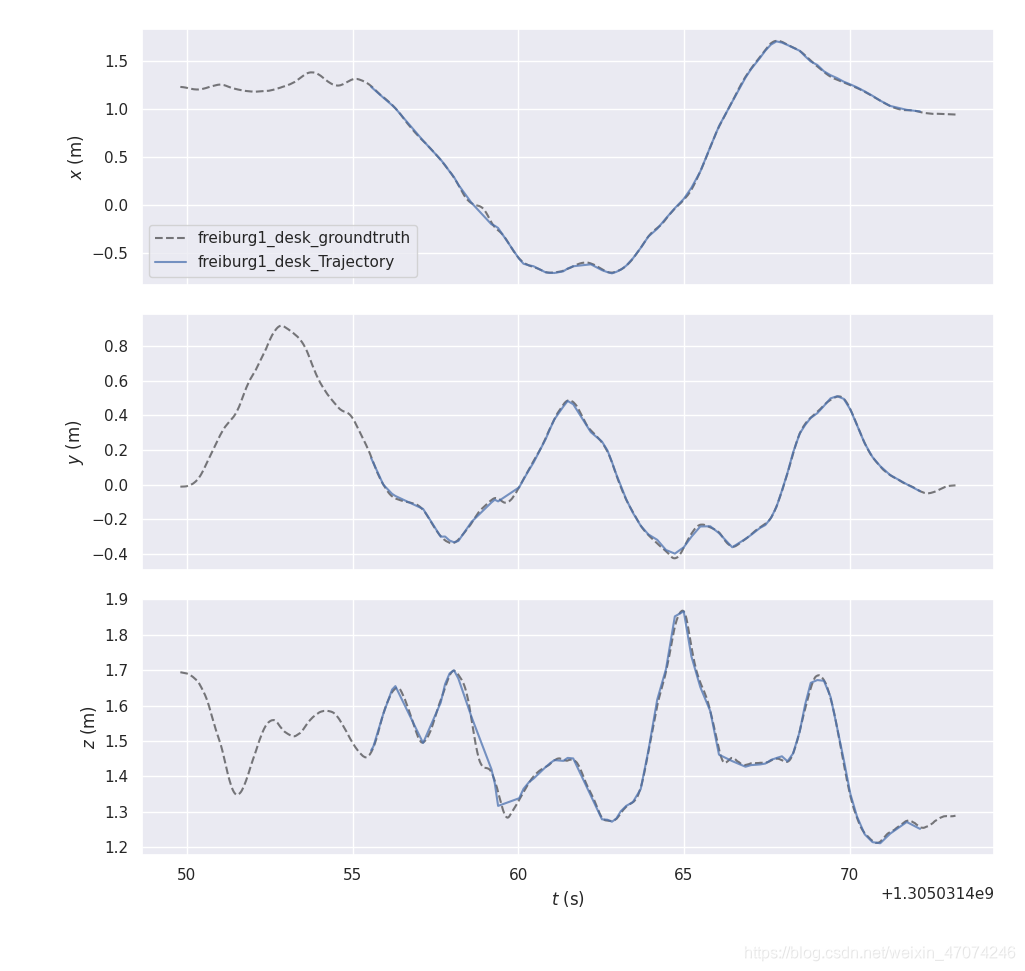

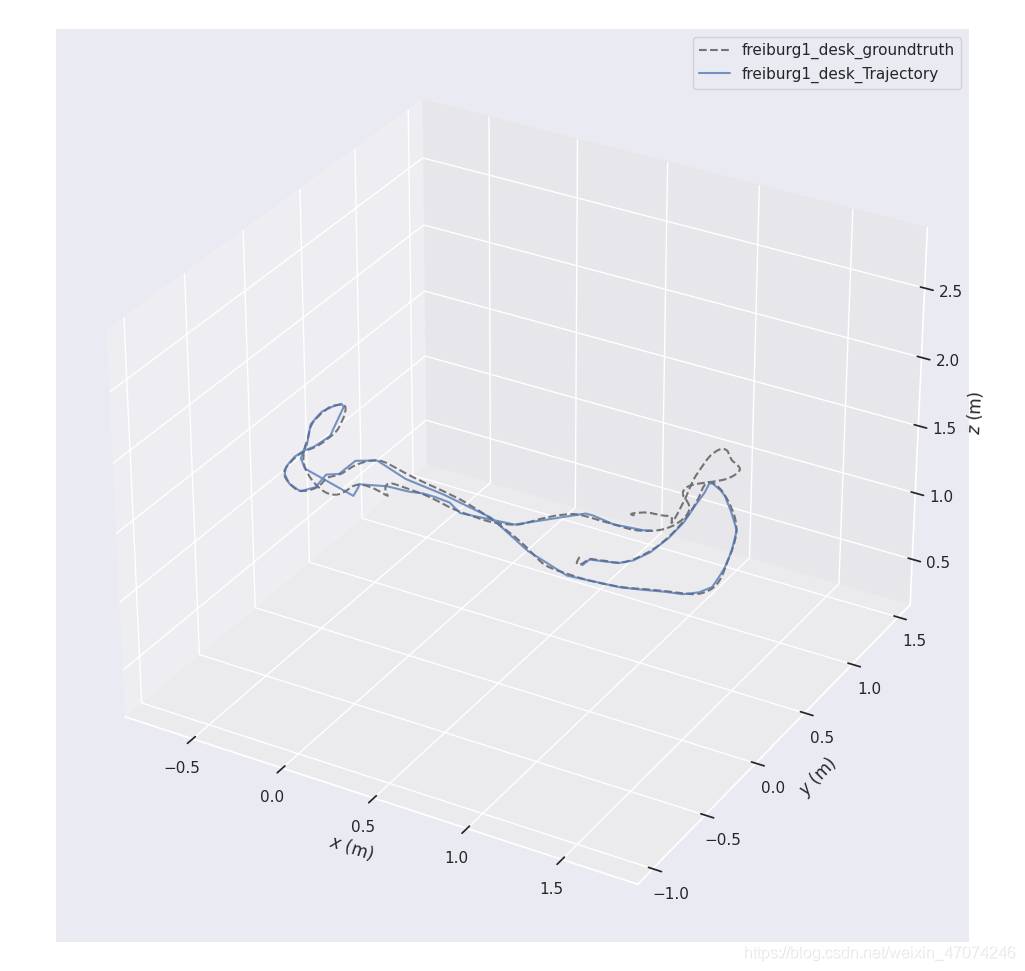

保存为freiburg1_desk_trajectories.png freiburg1_desk_xyzview.png freiburg1_desk_rpyview.png

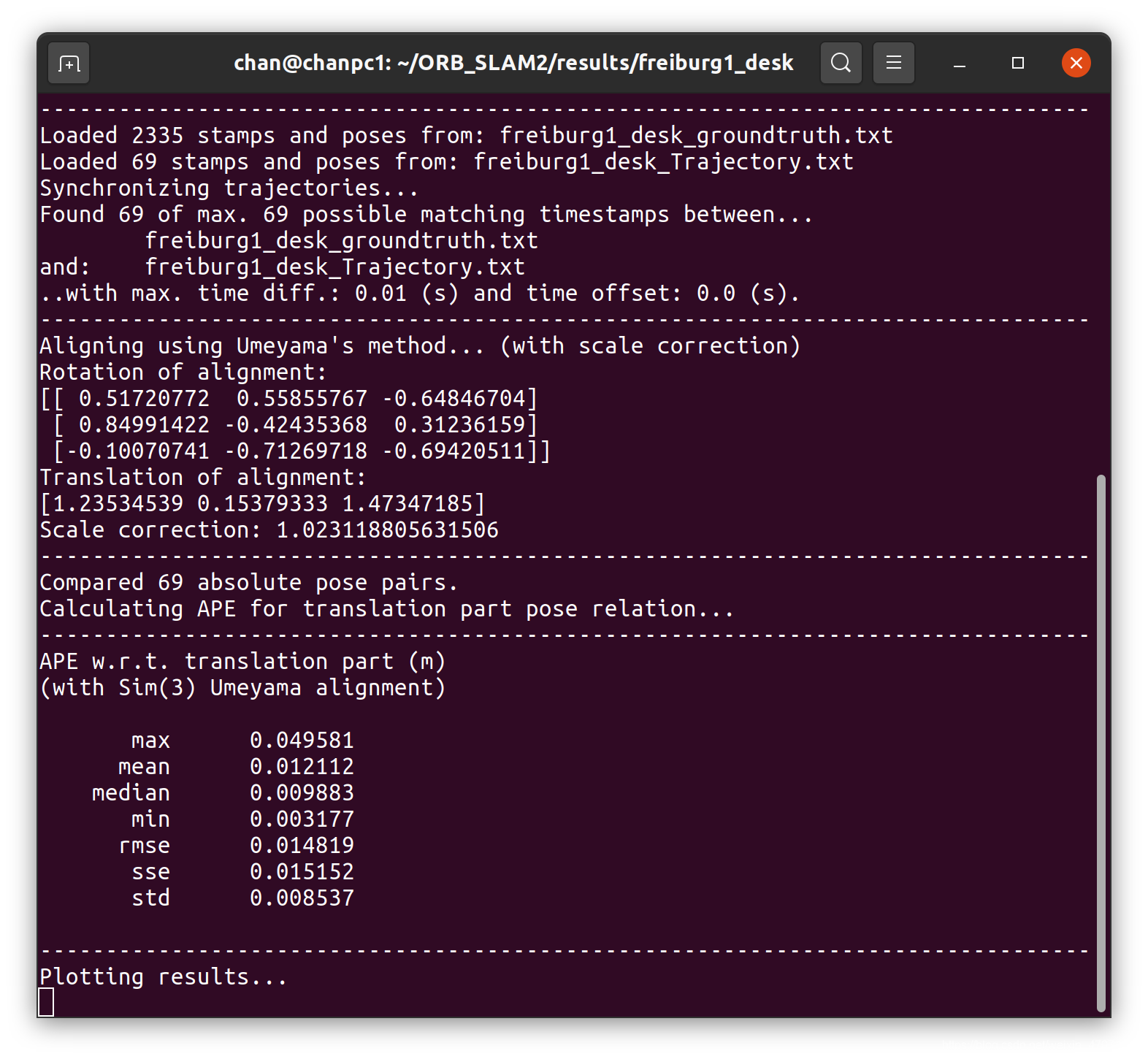

• 评估绝对位姿误差

cd ~/ORB_SLAM2/results/freiburg1_desk
evo_ape tum freiburg1_desk_groundtruth.txt freiburg1_desk_Trajectory.txt -p --plot -s --correct_scale -a --align  -v --save_results ~/ORB_SLAM2/results/freiburg1_desk/freiburg1_desk_ape.zip




1
2

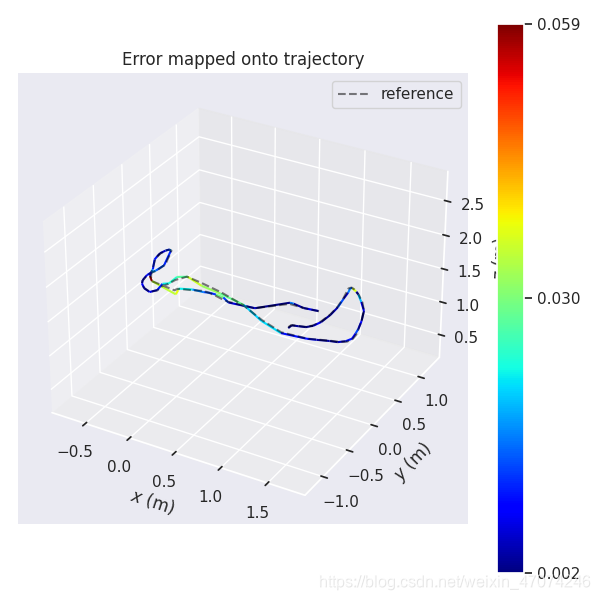

保存为freiburg1_desk_ape.png freiburg1_desk_apemap.png

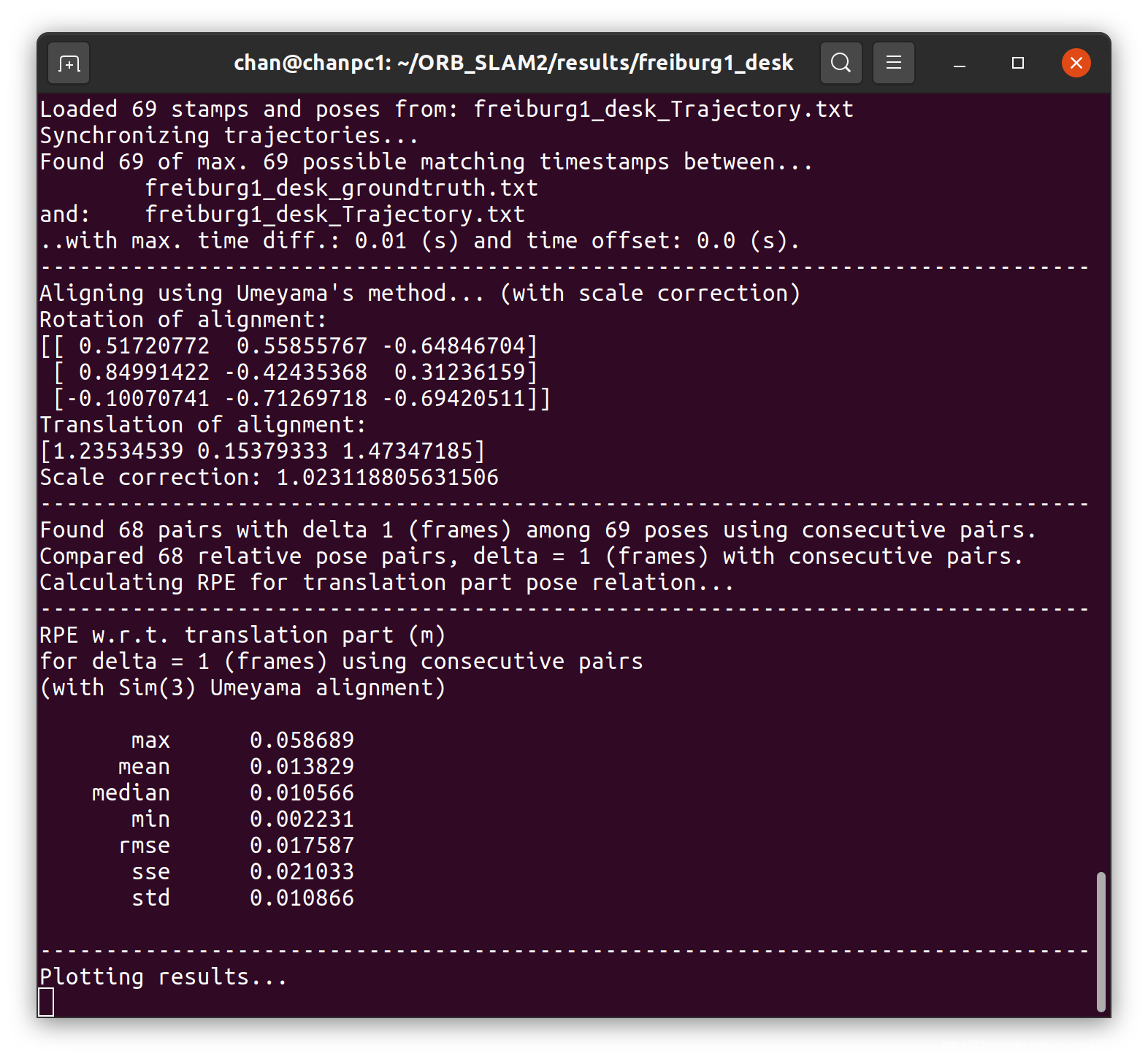

• 评估相对位姿误差

cd ~/ORB_SLAM2/results/TUM/freiburg1_desk
evo_rpe tum freiburg1_desk_groundtruth.txt freiburg1_desk_Trajectory.txt -p -a -s  -v --save_results ~/ORB_SLAM2/results/freiburg1_desk/freiburg1_desk_rpe.zip




1
2

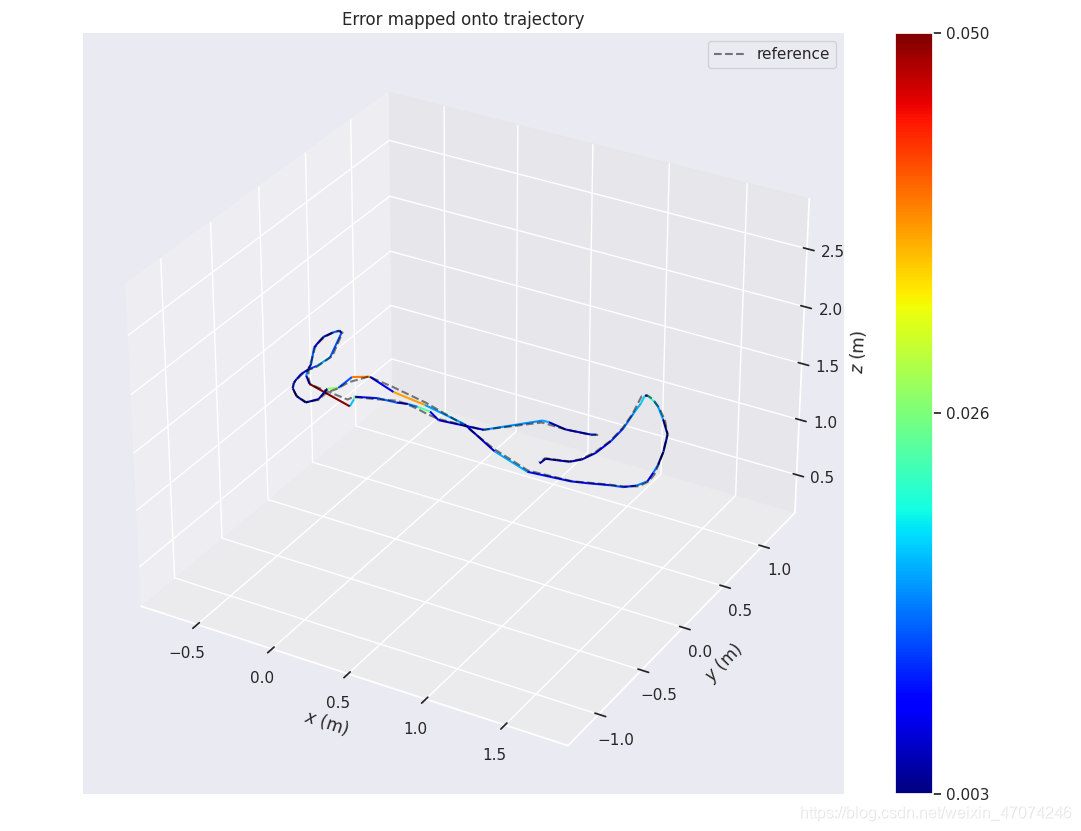

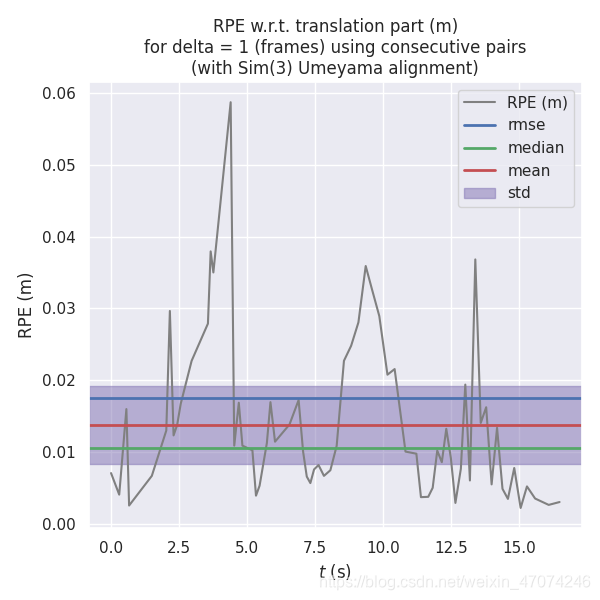

保存为freiburg1_desk_rpe.png freiburg1_desk_rpemap.png

• 输出ape结果，以便进行比较

cd ~/ORB_SLAM2/results/TUM/freiburg1_desk
evo_res freiburg1_desk_ape.zip  -p --save_table freiburg1_desk_apetable.csv




1
2

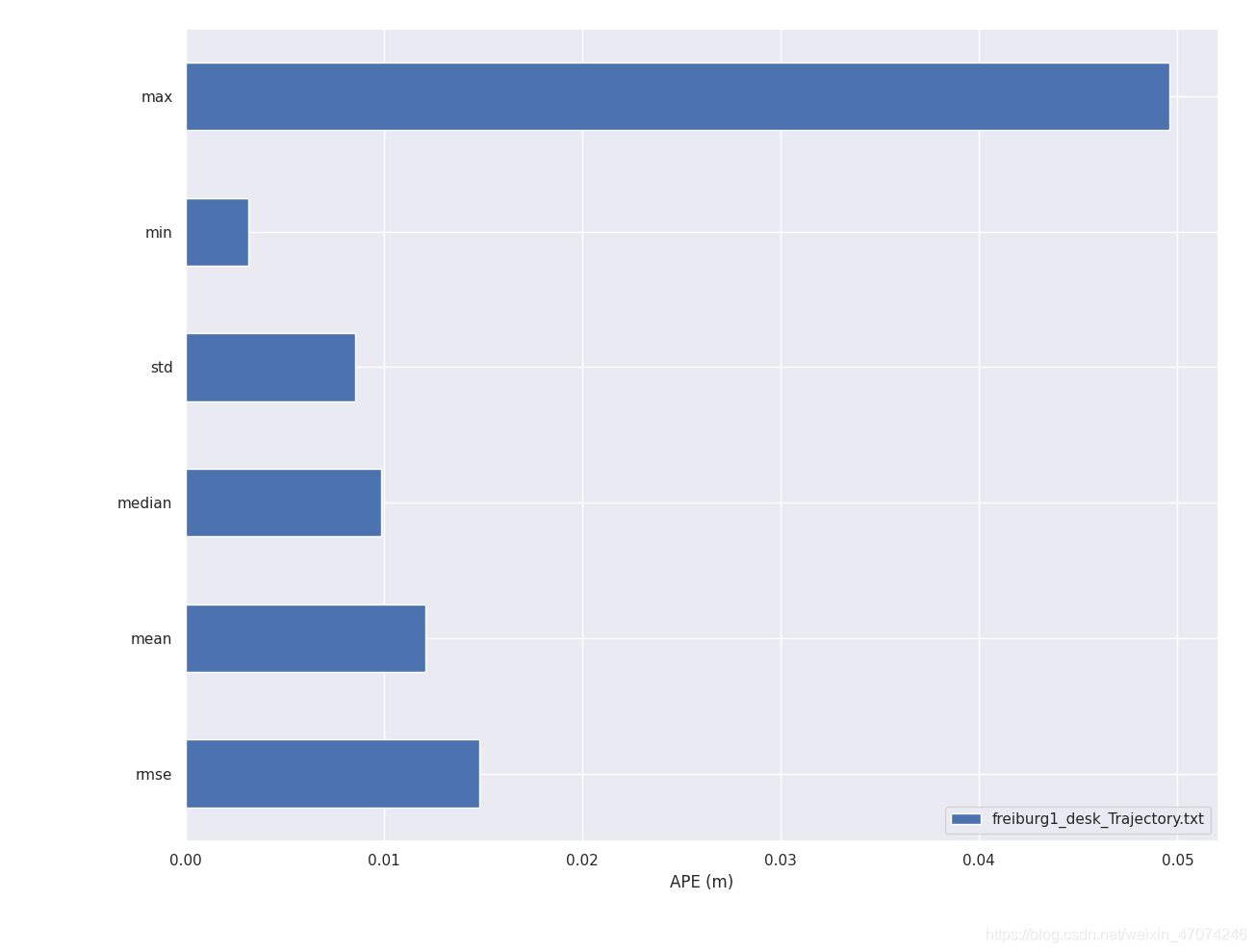

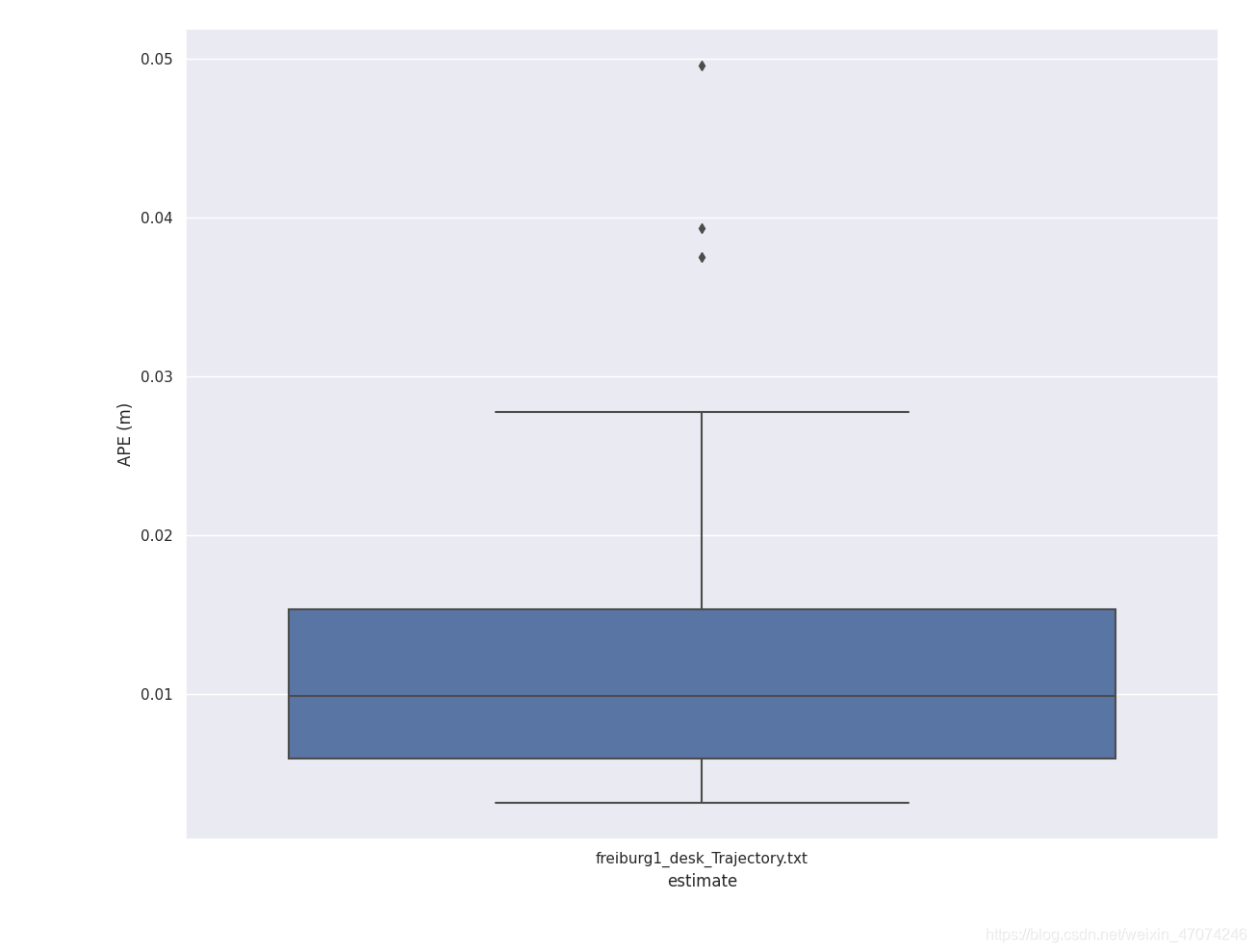

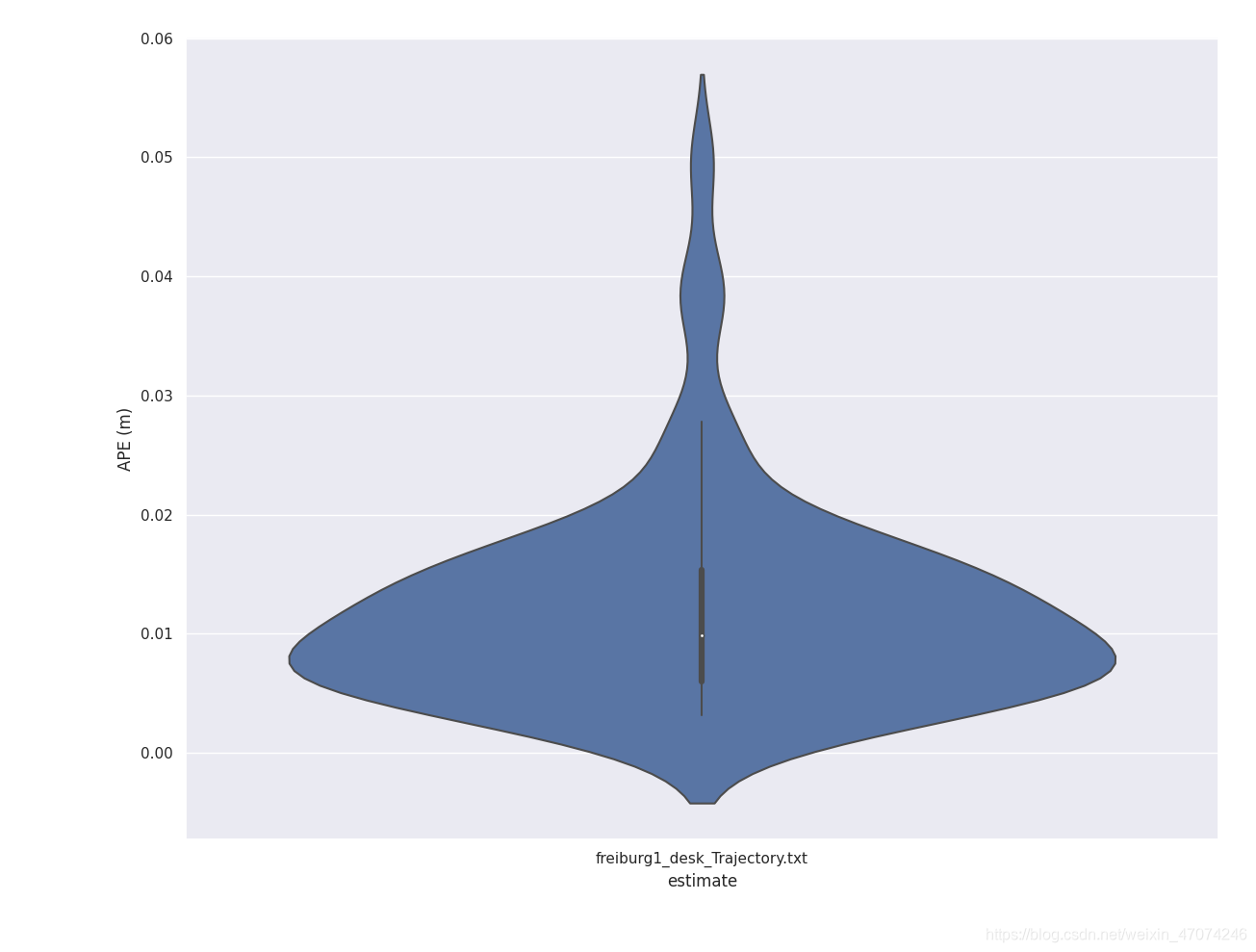

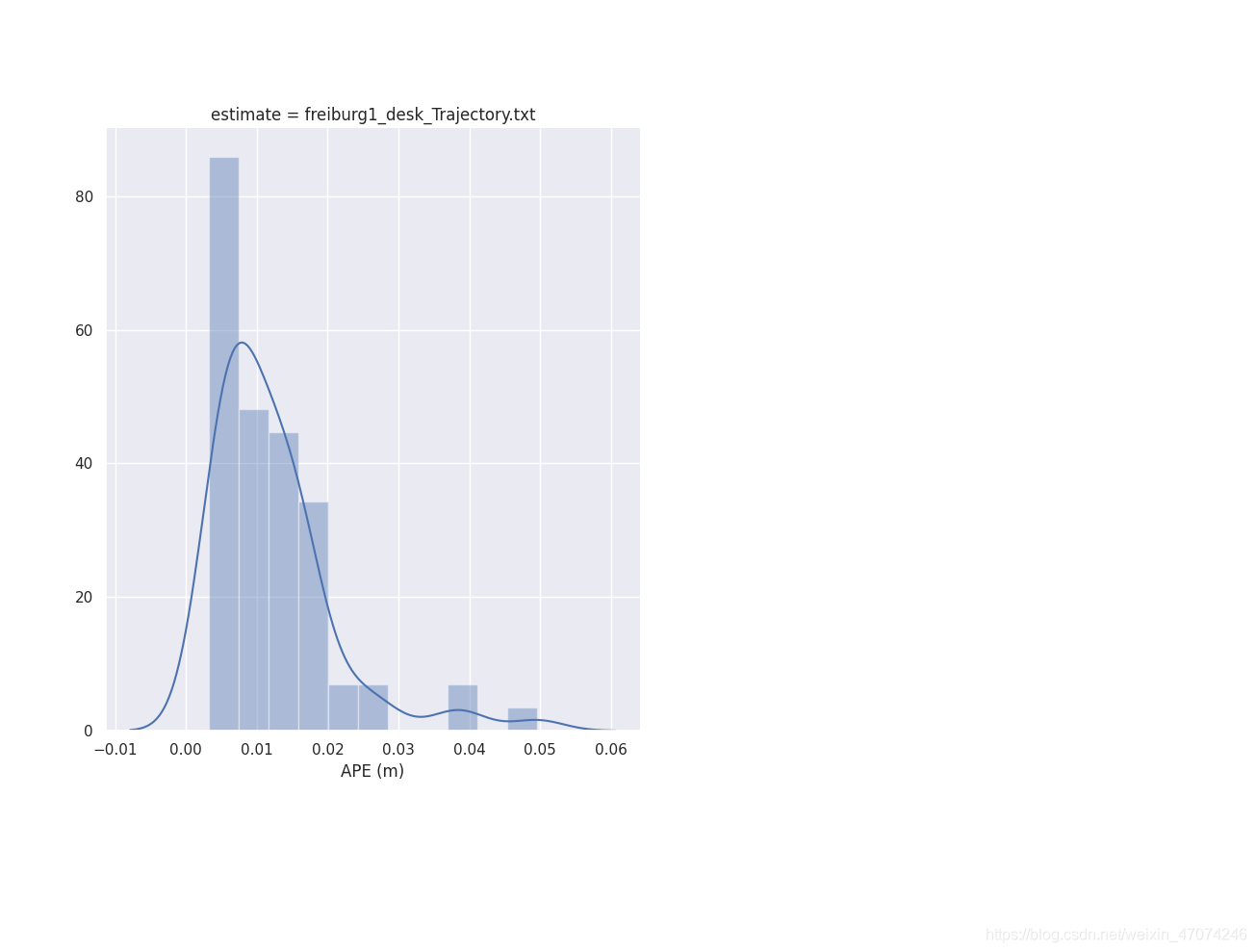

保存为freiburg1_desk_statistics.png freiburg1_desk_histogram.png freiburg1_desk_boxplot.png freiburg1_desk_violin_histogram.png

其中RMSE=0.0148187

（2）评估KITTI数据集

下载官网：http://www.cvlibs.net/datasets/kitti/eval_odometry.php

下载的KITTI数据集为灰度图，下载后进行解压。

命令：

./Examples/Monocular/mono_kitti Vocabulary/ORBvoc.txt Examples/Monocular/KITTIX.yaml PATH_TO_DATASET_FOLDER/dataset/sequences/SEQUENCE_NUMBER




1

更改KITTIX.yaml为 KITTI00-02.yaml, KITTI03.yaml, KITTI04-12.yaml，分别对应压缩包 0 -2, 3, 4-12。PATH_TO_DATASET_FOLDER 为下载数据集的解压目录. 更改SEQUENCE_NUMBER 为00, 01, 02,…, 11.

例：00

• 复制轨迹和poses、times文件

cd ORB_SLAM2/results
mkdir kitti00
cp KeyFrameTrajectory.txt ./results/kitti00/kitti_00_ORB2.txt




1
2
3

cd poses
cp 00.txt  ~/ORB_SLAM2/results/kitti00

• 将kitti位姿文件转换为tum格式

将KITTI的ground truth加上时间戳，转换成TUM格式的。在evo文件夹下有一个contrib文件夹，里面有一个kitti_poses_and_timestamps_to_trajectory.py文件。把KITTI数据集下的00.txt和times.txt文件拷贝到该目录，运行如下命令：

python3 kitti_poses_and_timestamps_to_trajectory.py 00.txt times.txt kitti_00_gt.txt

cd ORB_SLAM2/results/kitti00
evo_traj kitti 00.txt --save_as_tum



绘制轨迹

cd ~/ORB_SLAM2/results/kitti00
evo_traj tum kitti_00_ORB2.txt --ref=kitti_00_gt.txt -p --plot -s --correct_scale -a --align

保存为kitti_00_trajectories.png kitti_00_xyzview.png kitti_00_rpyview.png



评估绝对位姿误差

cd ~/ORB_SLAM2/results/kitti00
evo_ape tum kitti_00_ORB2.txt kitti_00_gt.txt -p --plot -s --correct_scale -a --align -v --save_results kitti_00_ape.zip

保存为kitti_00_ape.png kitti_00_apemap.png



输出ape结果，以便进行比较

cd ~/ORB_SLAM2/results/kitti00
evo_res kitti_00_ape.zip -p --save_table kitti_00_apetable.csv

保存为kitti_00_statistics.png kitti_00_histogram.png kitti_00_boxplot.png kitti_00_violin_histogram.png

（3）评估EuRoC数据集

下载官网：http://projects.asl.ethz.ch/datasets/doku.php?id=kmavvisualinertialdatasets

下载的EuRoC数据集为ASL格式，下载后进行解压。

对于MH序列，命令：

./Examples/Monocular/mono_euroc Vocabulary/ORBvoc.txt Examples/Monocular/EuRoC.yaml PATH_TO_SEQUENCE_FOLDER/mav0/cam0/data Examples/Monocular/EuRoC_TimeStamps/SEQUENCE.txt

对于V1和V2序列，命令：

./Examples/Monocular/mono_euroc Vocabulary/ORBvoc.txt Examples/Monocular/EuRoC.yaml PATH_TO_SEQUENCE/cam0/data Examples/Monocular/EuRoC_TimeStamps/SEQUENCE.txt


更改PATH_TO_SEQUENCE_FOLDER 和 SEQUENCE



复制轨迹

cp KeyFrameTrajectory.txt ./results/EuRoC/MH_01_easy/MH01_ORB2.txt



复制并转换groundtruth文件

cd MH_01_easy/mav0/state_groundtruth_estimate0
cp data.csv  ~/ORB_SLAM2/results/EuRoC/MH_01_easy/MH01_gt.csv

EuRoc数据集需要将.csv文件形式的groundtruth转换为TUM形式的轨迹文件。

evo_traj euroc MH01_gt.csv --save_as_tum




1


• 绘制轨迹

cd ~/ORB_SLAM2/results/MH_01_easy
evo_traj tum MH01_ORB2.txt --ref=MH01_gt.tum -p --plot -s --correct_scale -a --align

保存为MH01_trajectories.png MH01_xyzview.png MH01_rpyview.png

• 评估绝对位姿误差

cd ~/ORB_SLAM2/results/MH_01_easy
evo_ape tum MH01_ORB2.txt MH01_gt.tum -p --plot -s --correct_scale -a --align -v --save_results MH01_ape.zip

保存为MH01_ape.png MH01_apemap.png

• 输出ape结果，以便进行比较

cd ~/ORB_SLAM2/results/MH_01_easy
evo_res MH01_ape.zip -p --save_table MH01_apetable.csv

保存为MH01_statistics.png MH01_histogram.png MH01_boxplot.png MH01_violin_histogram.png

---
