应用管理详细设计

目录

因为详细设计文档在内网里，所以复制了一份出来

1. 相关人员

• 设计人员：王耀

2. 需求背景

• 需按照共享平台和101教育平台的规范进行设计与开发
• 应用管理组件，主要是将社区和学习空间中的应用管理部分抽离出来，兼容后生成的组件，此后当其他项目中需要使用此组件，开发人员可以简单快捷地接入。
• 具备独立或者与其他组件同打包成为可用产品的能力。

3. 设计决策

3.1 组件设计

• 复用应用管理相关能力，节省开发维护成本，提供组件利用率。
• 独立提供应用管理和编辑的展示页面，使用工厂CMP方式启动，简化外部对接复杂度。
• 暴露请求接口，对外提供相关应用数据获取。

3.2 代码设计

• 使用状态模式，将“普通”、“编辑”状态抽象出来，便于更好的管理和扩展各种状态，提升扩展性；将复杂的逻辑判断（判断当前状态从而展示不同视图、不同行为）剔除，统一写到相关状态类中，使得代码可阅读性大大增强，可维护性也充分提升

4. UML图

4.1 用例图

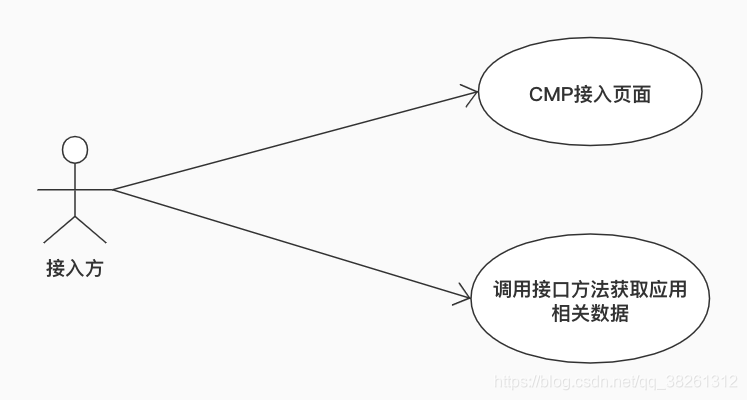

4.1.1 接入方

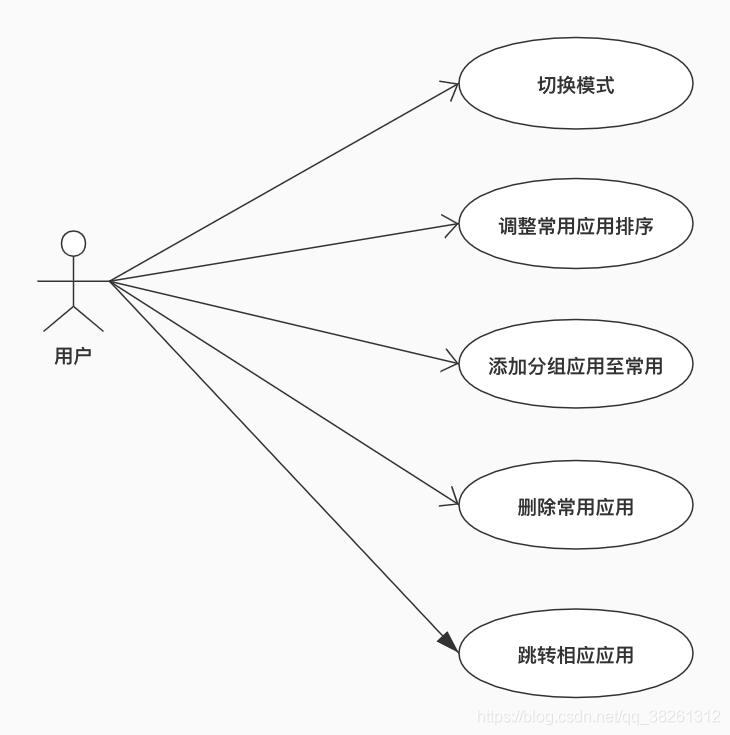

4.1.2 用户

4.2 类图

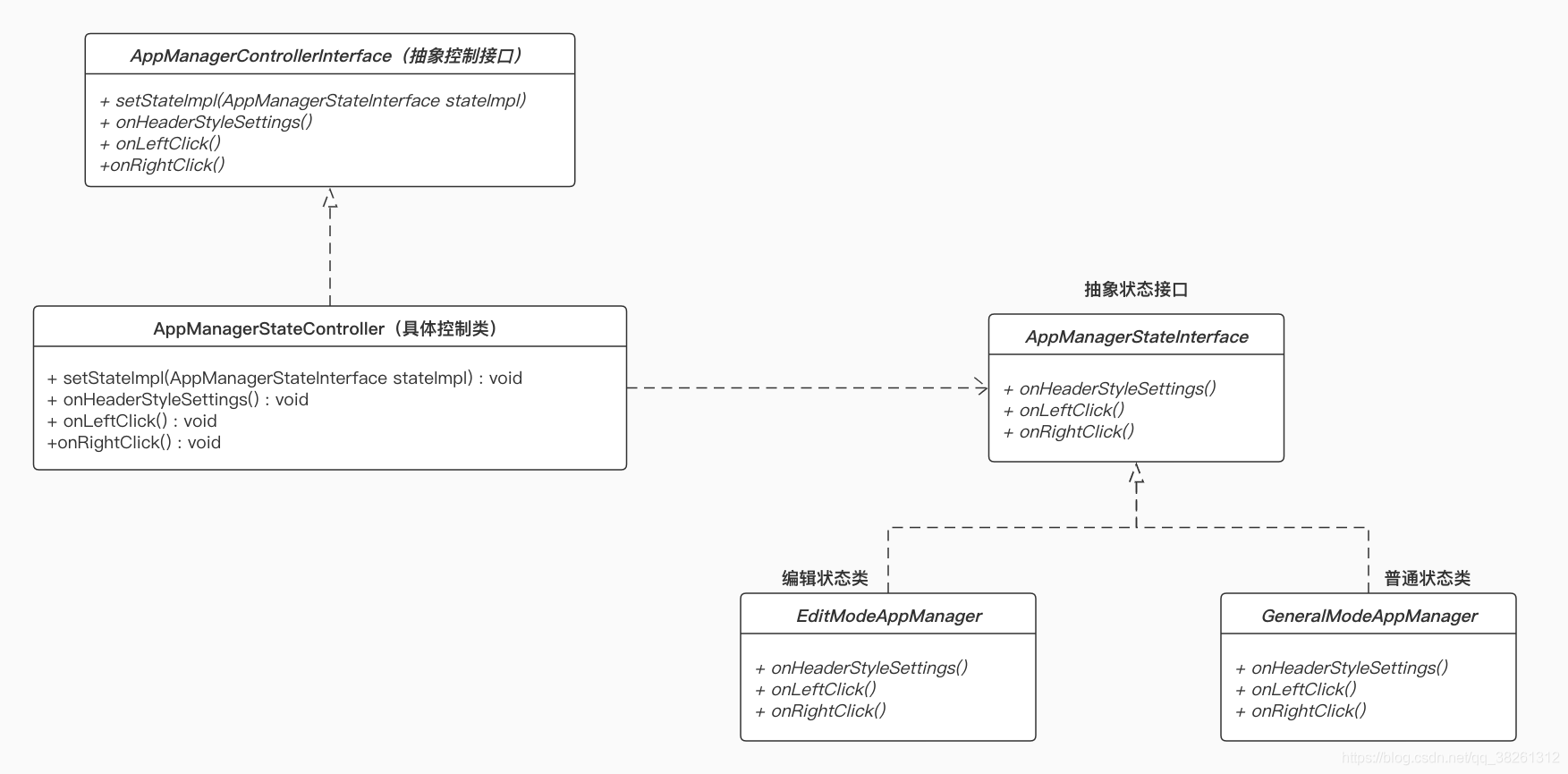

4.2.1 状态模式部分类图

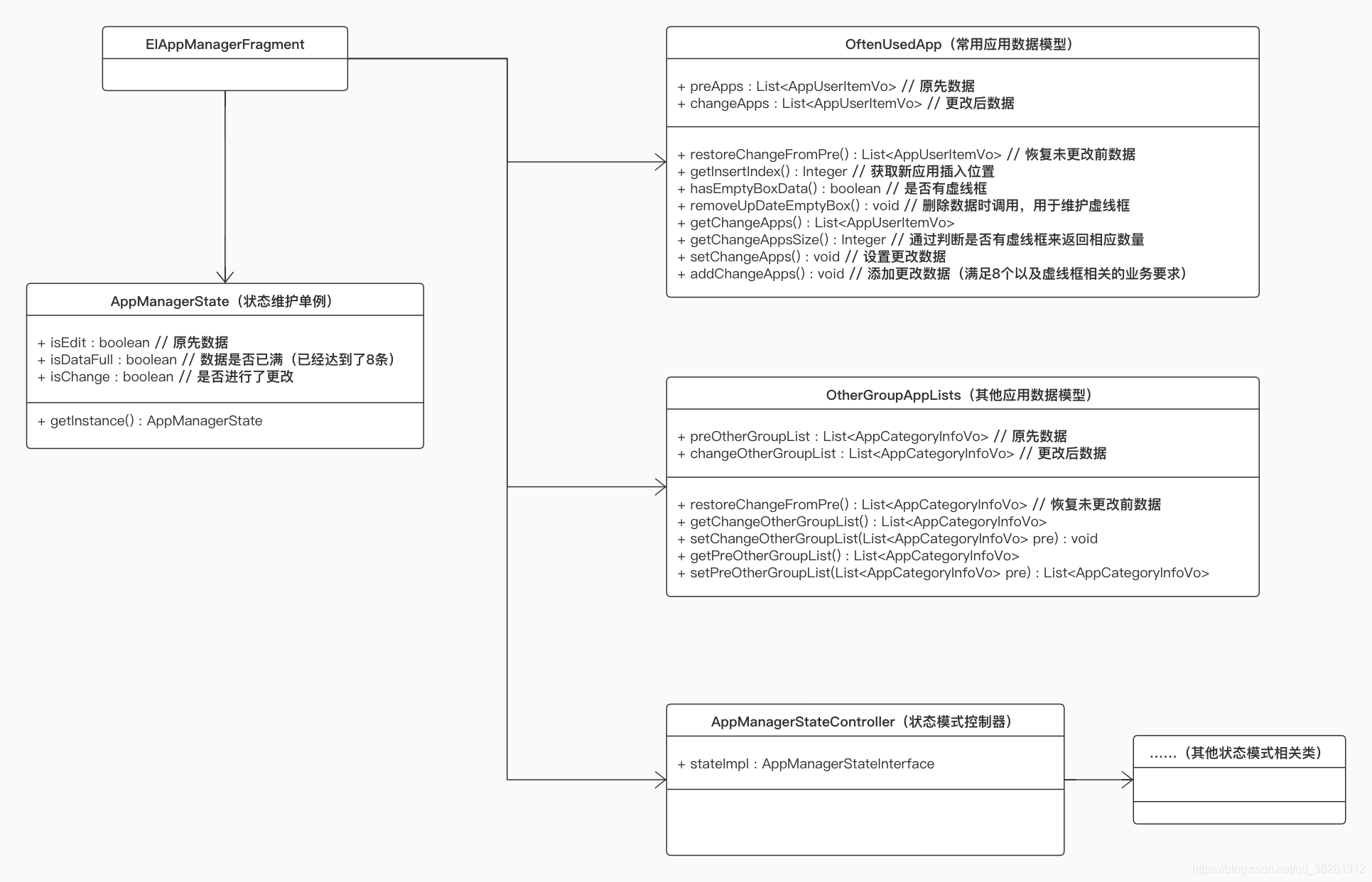

4.2.2 整体类图

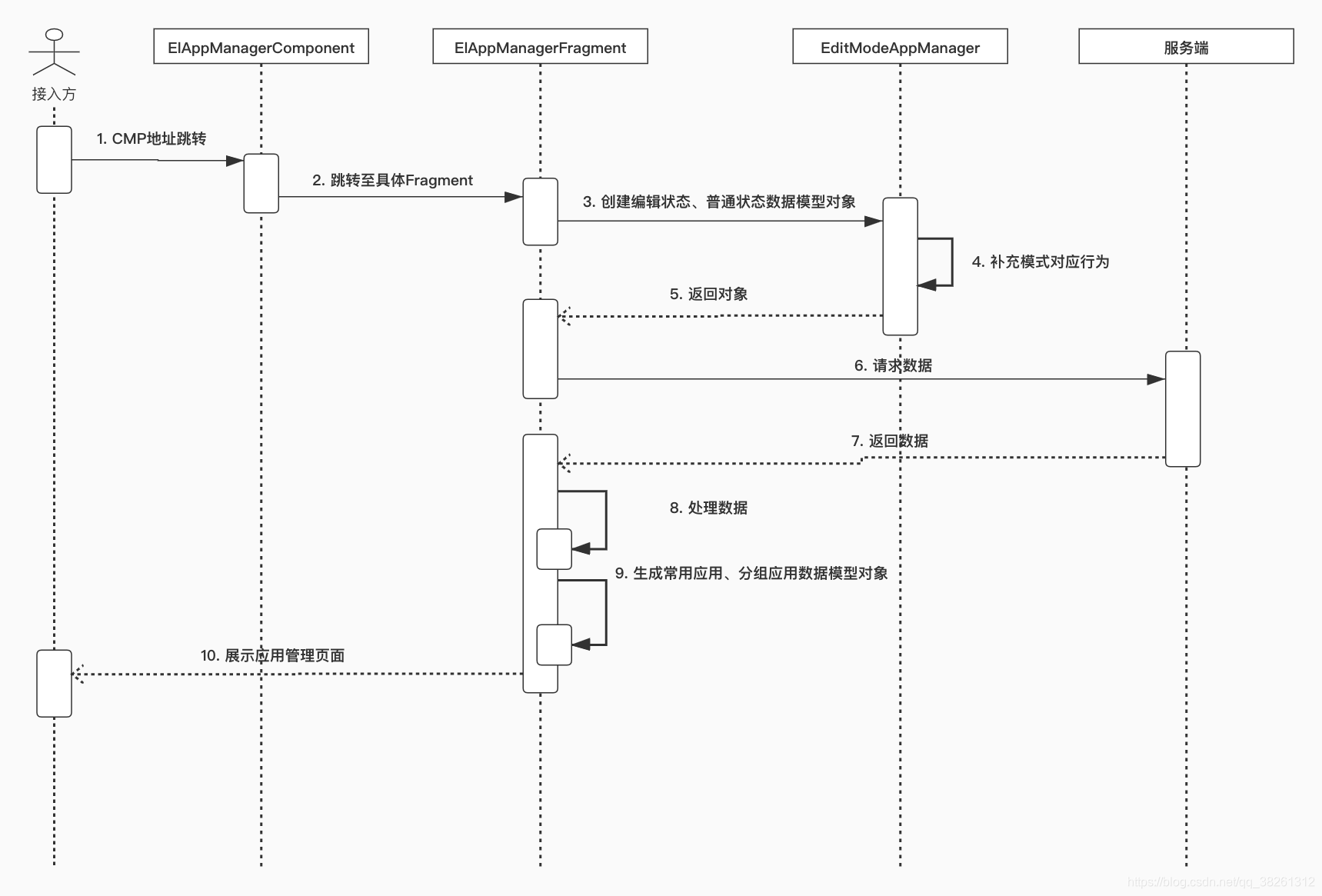

4.3 时序图

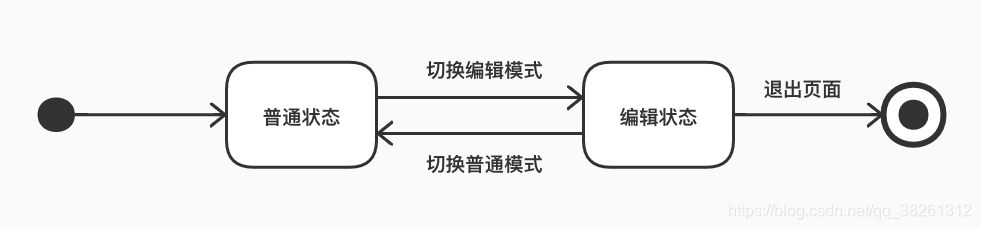

4.4 状态图

5. 设计理由

5.1 使用状态模式理由

• 根据状态模式定义可知，其应用场景是在一个对象本身的状态改变时，改变它的行为。
  而“应用管理对象”本身拥有“编辑”、“普通”两种状态，我们需要在切换不同状态的情况下，改变它的行为，因此可以使用状态模式。
• 其UML图结构与策略模式非常相似，这里不适用策略模式的理由是，策略模式的策略可以由外部决定，而状态模式的状态是对象内部自己拥有的，无法由外部更改。

5.2 整体设计理由

• 运用面向对象思想，为常用应用以及分组应用分别创造一个类，负责管理常用、分组应用相关的所有行为和属性。
• 维护应用级别状态管理类（static），管理常用应用是否已满、是否是编辑模式等状态。
• 运用状态模式，管理“普通”、“编辑”两种不同状态，使代码易维护、易扩展，同时增加可读性。
