龙腾10.1寸屏M101NWT2 R1PDF规格资料参数

M101NWT2 R1 (别名: M101NWT2-R1) (产品代码: IVO03F4)是昆山龙腾光电有限公司 (龙腾，IVO) 推出的一款采用a-Si TFT-LCD技术的10.1英寸液晶模组产品，它装配有WLED背光，含LED驱动器背光驱动，无触摸。

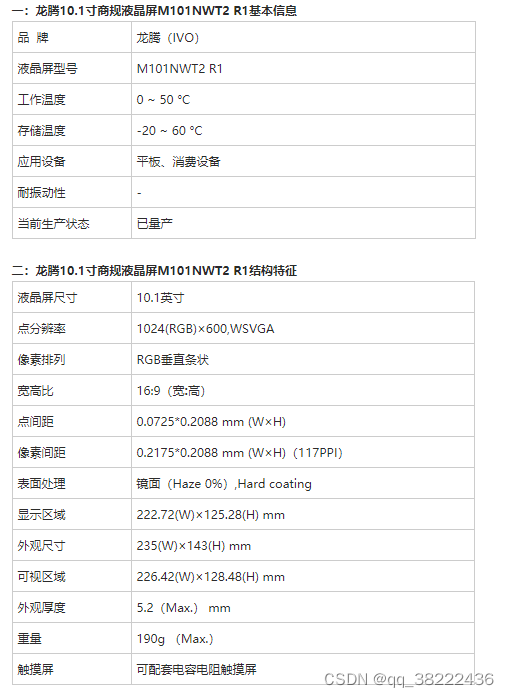

根据龙腾 (IVO)于2018年2月28日发布的版本号为Rev.00的产品规格书，M101NWT2 R1显示分辨率为1024(RGB)×600 (WSVGA)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为222.72×125.28 (宽×高) mm，可视尺寸为226.42×128.48 (宽×高) mm，外观尺寸为235×143 (宽×高)×5.2(厚) mm，表面处理为镜面 (Haze 0%)，Hard coating，产品净重190g (Max.)，外观样式为厚屏 (PCBA弯折, 厚度≥5.2mm)。

背光方面此产品采用了WLED发光的侧入式光源，光源的使用寿命为10K小时，含LED驱动器。M101NWT2 R1采用了LVDS (1 ch, 6-bit)信号接口，总共40 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C。基于它白光LED背光，含LED驱动器，端子倒装，表面镜面等特征。
