涂鸦模组二次开发RTL8720CF

芯片平台RTL8720CF

简介

​ 完成模组 SDK 固件开发后，您需要对模组进行烧录授权以实现连接涂鸦云端的能力。根据不同场景的需求，涂鸦提供了多种烧录授权的方式。本文从以下两点为您介绍。

• 云模组烧录授权平台烧录+授权。

• 芯片烧录工具 + 云模组烧录授权平台授权。

上述两种授权方案主要区别为：第一种适用于发布阶段，第二种适用于开发阶段，详情请见下文方案说明。

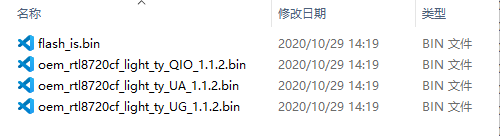

该芯片型号编译后会生成4种.bin,固件如如下图所示

• 第一个flash_is：boot + 用户区固件。
• 第二个QIO生产固件:boot+用户区固件+检测固件。
• 第三个为用户区固件UA。
• 最后为升级区固件UG。

适用芯片

该下载方案适用于，其核心芯片为RTL8720CF。

• WBR1 模组规格书
• WBR2 模组规格书
• WBR3 模组规格书
• WBR2L 模组规格书
• WBR3L 模组规格书

云模组烧录授权平台烧录+授权

方案说明

​ 该方案适用于发布阶段，由于涂鸦模块必要进行授权才能连接涂鸦平台，所以授权步骤无法省略。

该方案的总体流程如下：

• 上传编译固件到涂鸦平台。
• 平台成固件key，固件key生成授权码。
• 使用云模组烧录工具进行烧录授权。

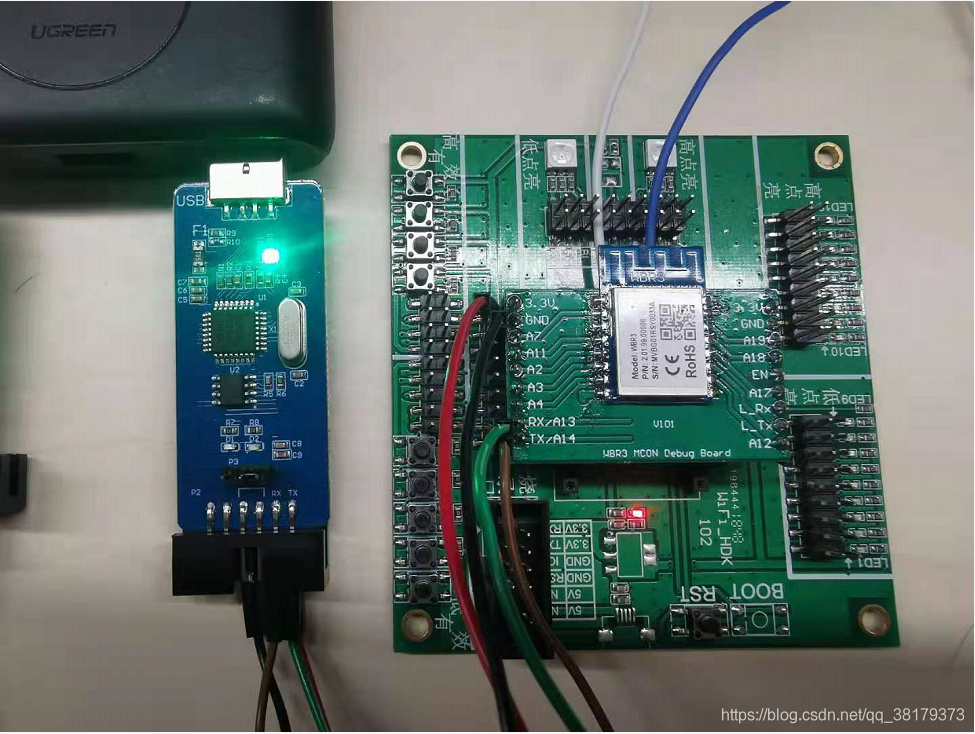

硬件准备

模块对应引脚图	串口对应引脚
RX/A13	TX
TX/A14	RX
VCC	VCC3.3V
GND	GND

固件上传

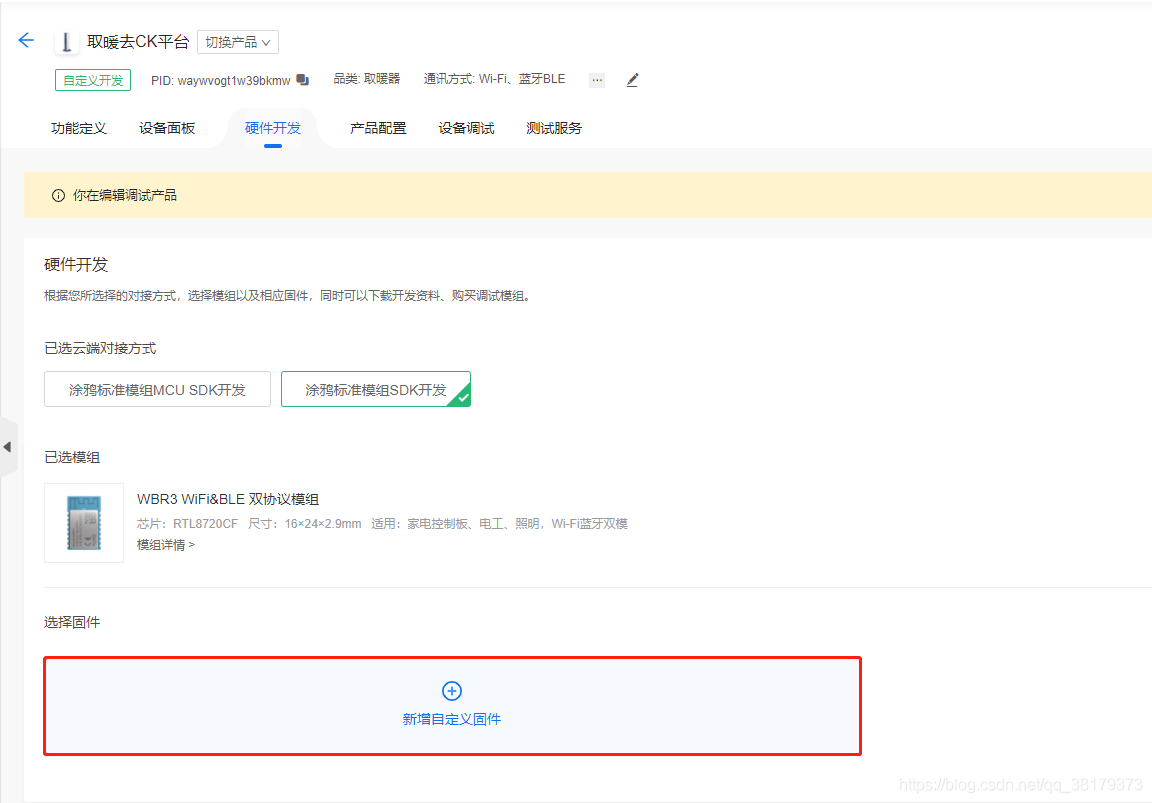

在创建产品的第三步硬件开发我们点击新增自定义固件。

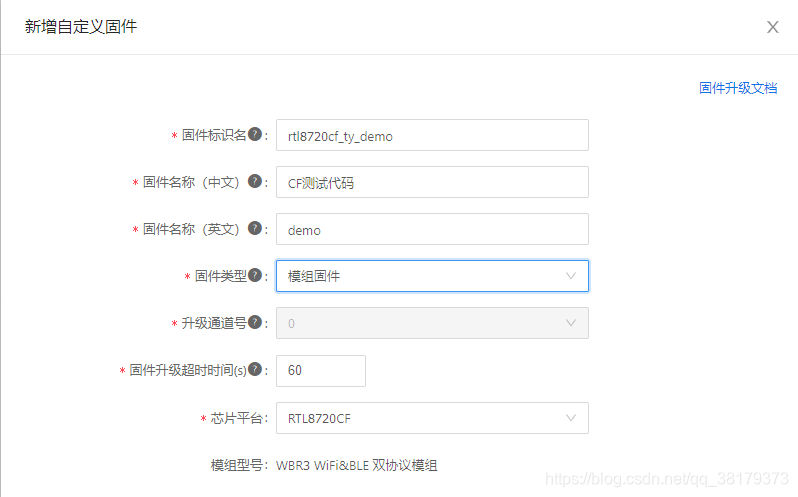

新增详情如下，参数说明：

• 固件标识名 ：务必和编译固件的名称一致

• 固件名称（中文）：自定义

• 固件名称（英文）：自定义

• 固件类型 ：模组固件

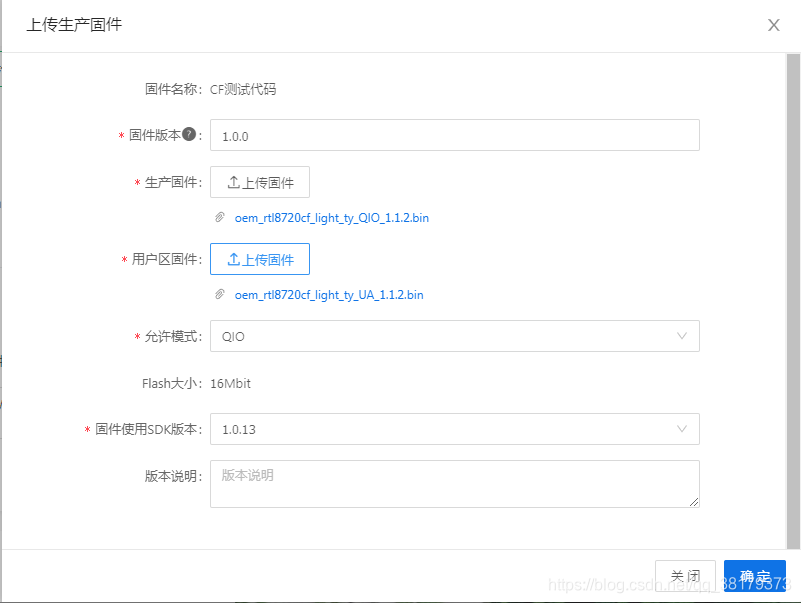

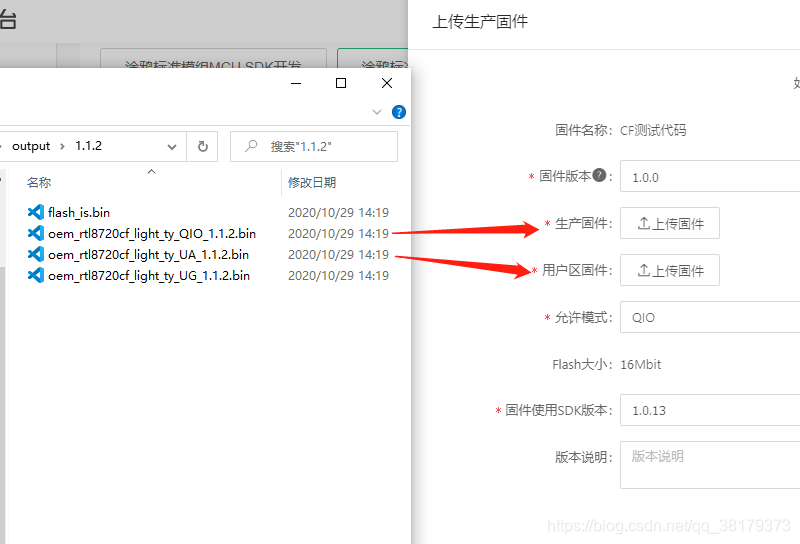

上传生产固件如下

授权码获取+烧录

​ 根据PID进行获取，请根据该链接完成云模组烧录工具下载安装：通用 Wi-Fi SDK 烧录授权说明。烧录步骤为

1、模块断电 2、点击烧录 3、模块上电。

芯片烧录工具

方案说明

​ 该方案适用于开发阶段。该方案的特点是授权一次，重复烧录。假如已经授权过一次，客户只需要进行固件demo修改烧录，模块即能正常工作。

硬件准备

​ 硬件准备包括串口助手、任意搭载芯片平台RTL8720CF的模组、硬件连接图。

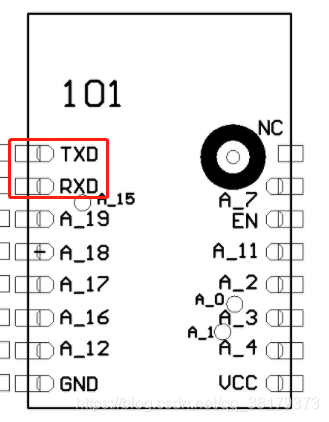

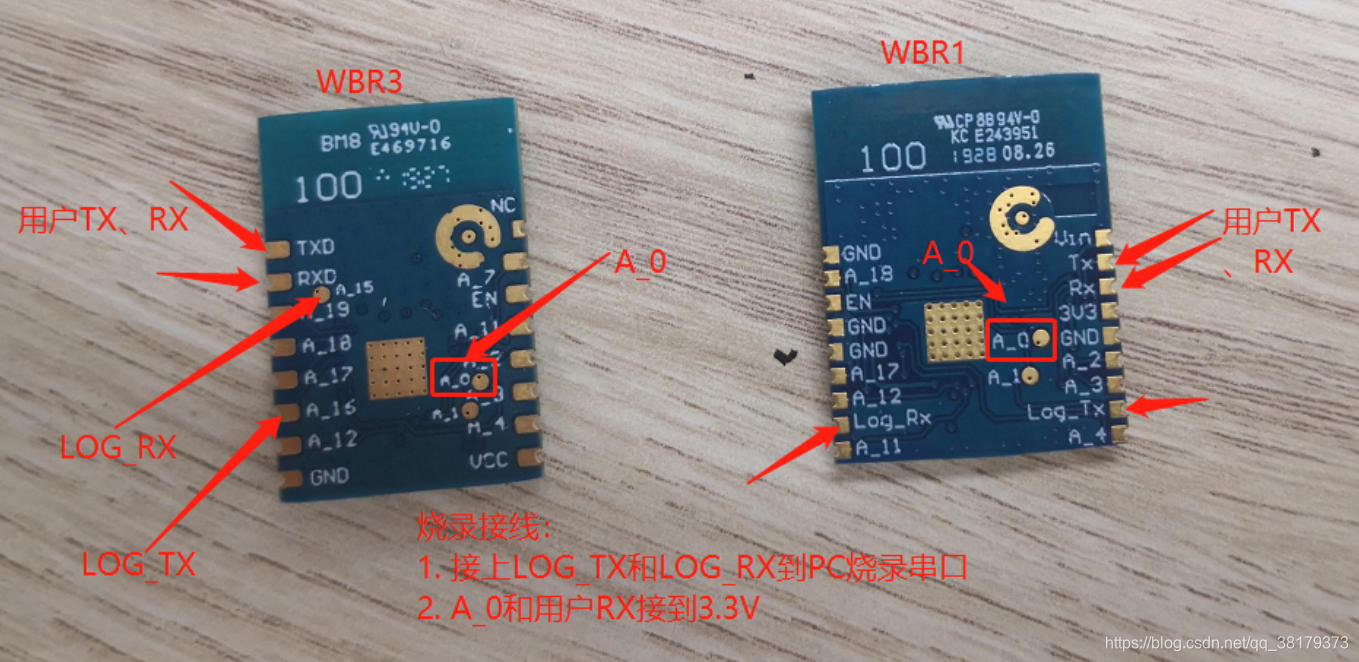

实物连接图

模块对应引脚图	串口对应引脚
A_0	VCC3.3V
A_15(LOG_RX)	TX
A_16(LOG_TX)	TX
VCC	VCC3.3V
GND	GND
RXD	VCC3.3V

烧录完成后，需要把***A_0***拔掉，用户***RX***接回用户串口的***RX***。

烧录完成后，模块需要重新上电才可以正常使用

软件准备

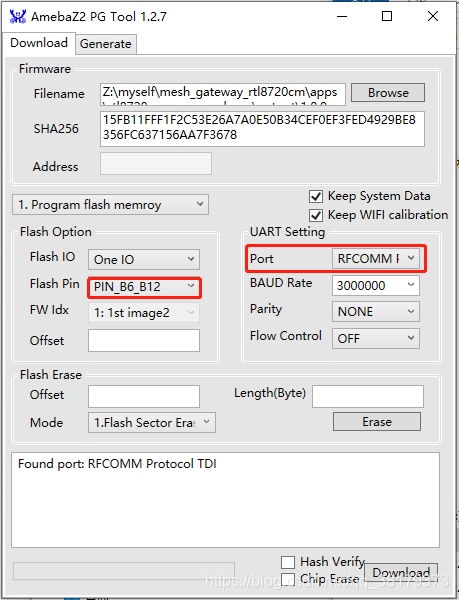

​ 如上图所示，图为为CF原厂烧录工具**，请点击对应的链接进行下载。该方案适用于**开发调试阶段。打开原厂烧录工具如下：

请注意以上红色标记区域：

• 端口打开使用的串口。
• Flash Pin 请选择PIN_B6_B12 。
• 烧录过程中失败可适当降低波特率。

下载说明

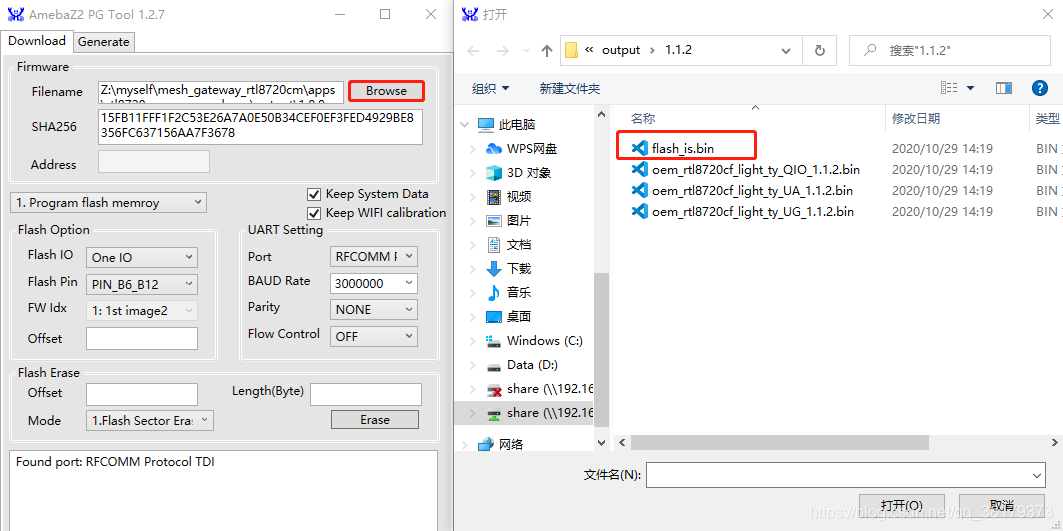

​ 打开烧录工具点击Browse，加载flash_is.bin（boot+用户区固件）。

烧录步骤为

• 模块断电
• 点击烧录
• 模块上电。

这边我们选择flash_is.bin。

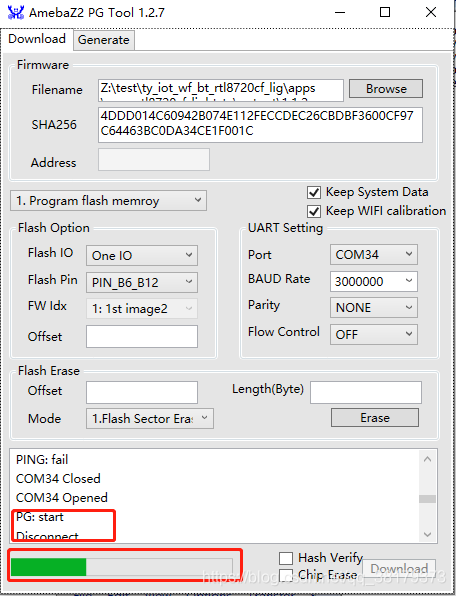

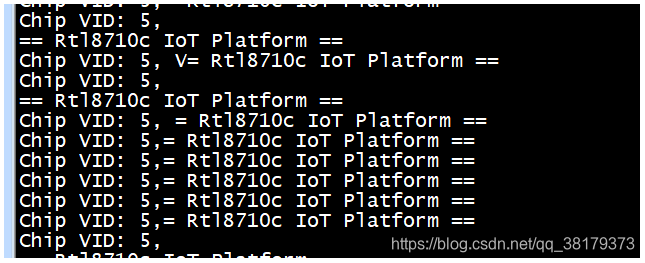

这边注意一点就是如何确定模块处于烧录状态（断电上电后）。如果无下图，请检查接线A_0和RX是否接地。

下载截图如下

FAQ:

CF平台更新固件每次都要点击Browse,不然会出现以上状态。
